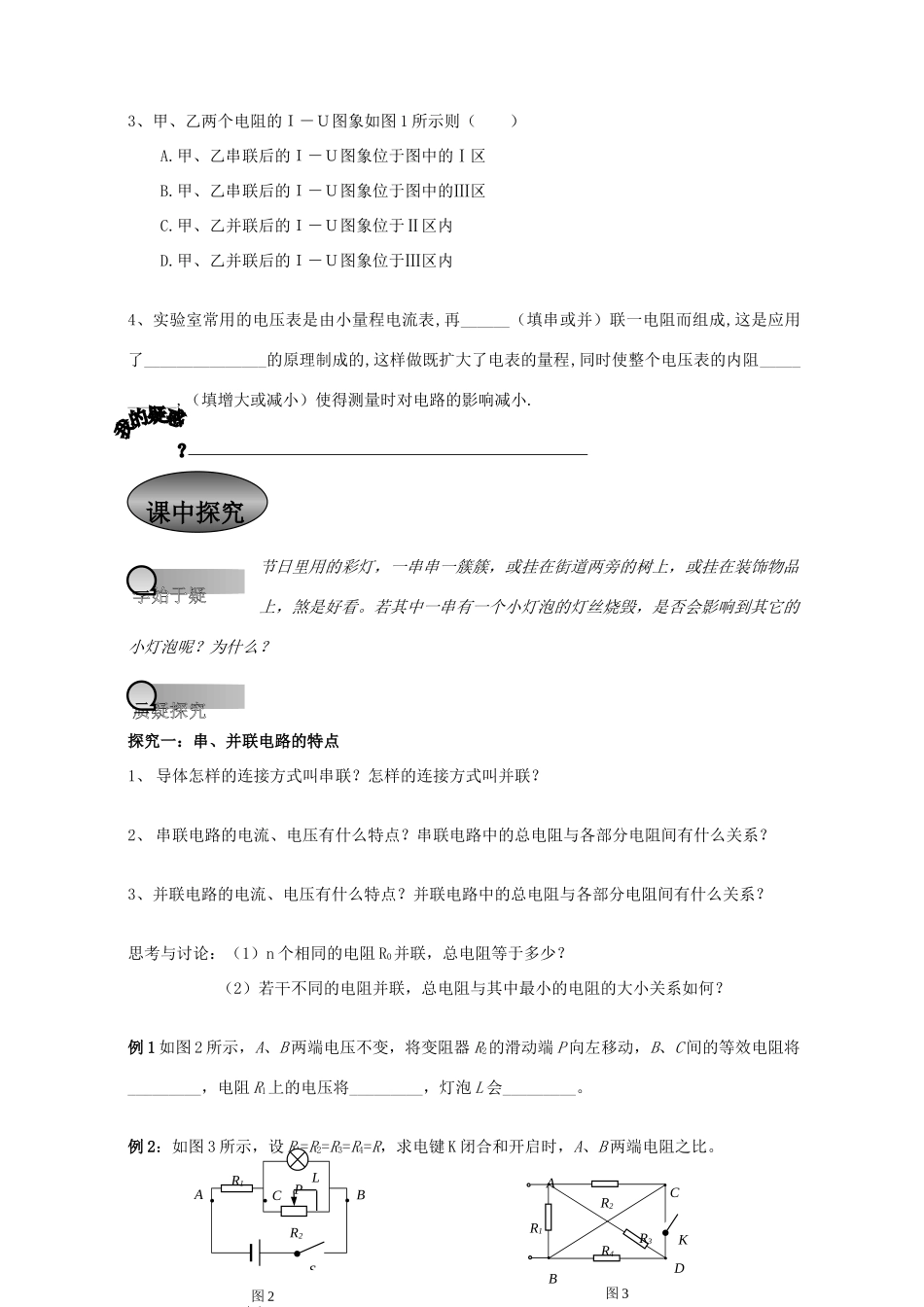

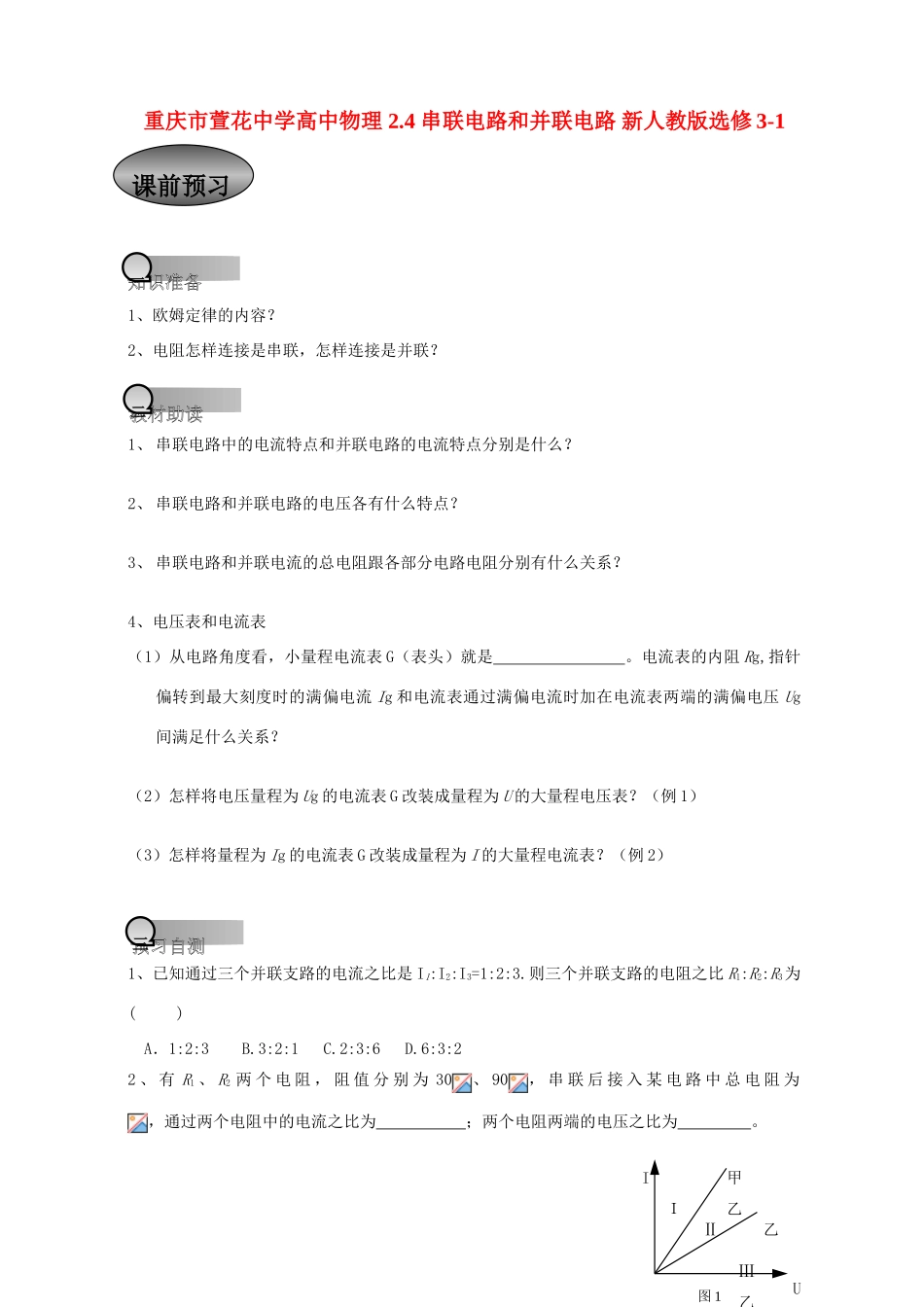

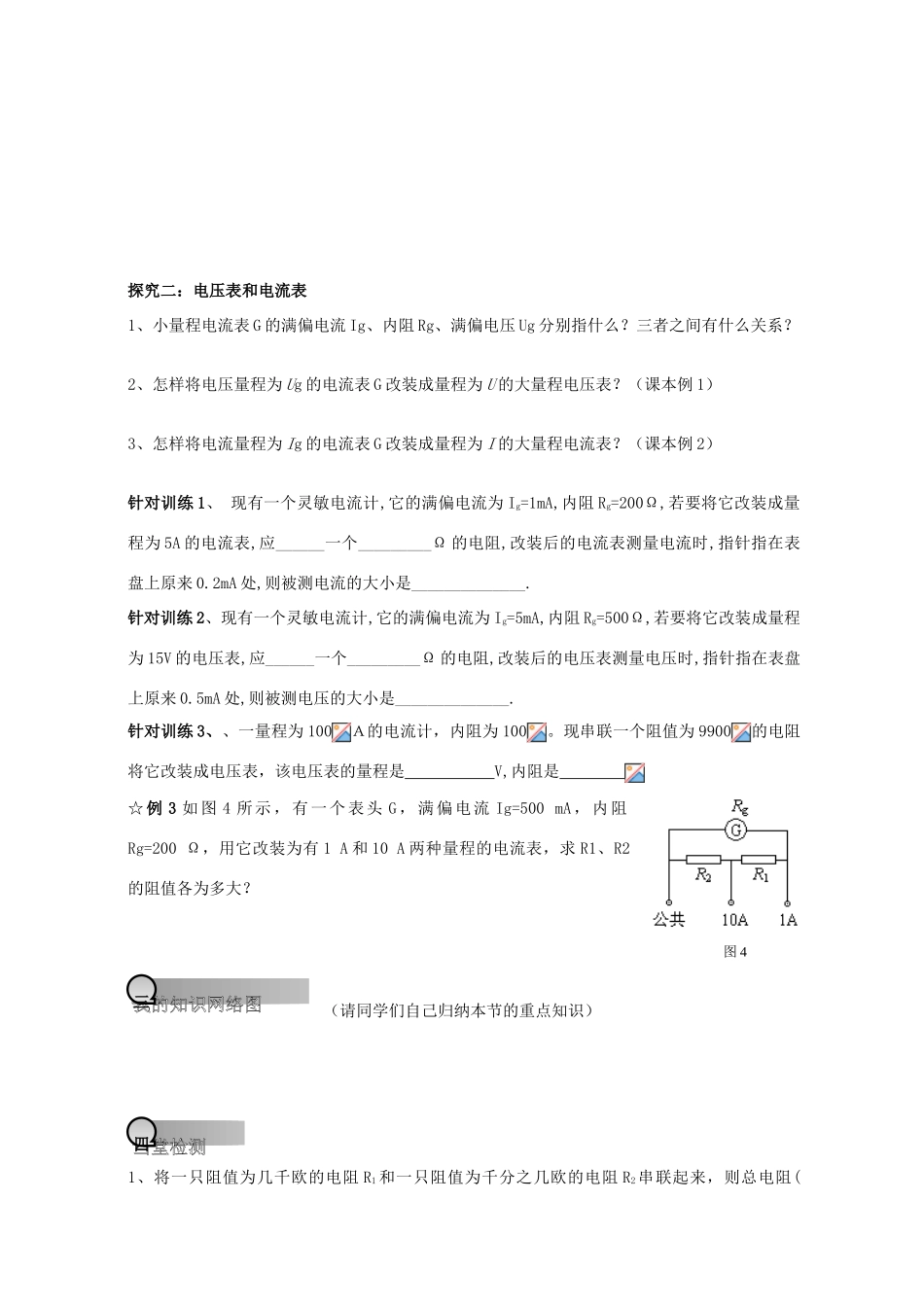

重庆市萱花中学高中物理2.4串联电路和并联电路新人教版选修3-11、欧姆定律的内容？2、电阻怎样连接是串联，怎样连接是并联？1、串联电路中的电流特点和并联电路的电流特点分别是什么？2、串联电路和并联电路的电压各有什么特点？3、串联电路和并联电流的总电阻跟各部分电路电阻分别有什么关系？4、电压表和电流表（1）从电路角度看，小量程电流表G（表头）就是。电流表的内阻Rg,指针偏转到最大刻度时的满偏电流Ig和电流表通过满偏电流时加在电流表两端的满偏电压Ug间满足什么关系？（2）怎样将电压量程为Ug的电流表G改装成量程为U的大量程电压表？（例1）（3）怎样将量程为Ig的电流表G改装成量程为I的大量程电流表？（例2）1、已知通过三个并联支路的电流之比是I1:I2:I3=1:2:3.则三个并联支路的电阻之比R1:R2:R3为()A．1:2:3B.3:2:1C.2:3:6D.6:3:22、有R1、R2两个电阻，阻值分别为30、90，串联后接入某电路中总电阻为，通过两个电阻中的电流之比为；两个电阻两端的电压之比为。课前预习知识准备一教材助读二预习自测三Ⅱ乙Ｉ乙甲乙Ⅲ乙UI图13、甲、乙两个电阻的Ｉ－Ｕ图象如图1所示则（）A.甲、乙串联后的Ｉ－Ｕ图象位于图中的Ⅰ区B.甲、乙串联后的Ｉ－Ｕ图象位于图中的Ⅲ区C.甲、乙并联后的Ｉ－Ｕ图象位于Ⅱ区内D.甲、乙并联后的Ｉ－Ｕ图象位于Ⅲ区内4、实验室常用的电压表是由小量程电流表,再______（填串或并）联一电阻而组成,这是应用了_______________的原理制成的,这样做既扩大了电表的量程,同时使整个电压表的内阻___________,（填增大或减小）使得测量时对电路的影响减小.节日里用的彩灯，一串串一簇簇，或挂在街道两旁的树上，或挂在装饰物品上，煞是好看。若其中一串有一个小灯泡的灯丝烧毁，是否会影响到其它的小灯泡呢？为什么？探究一：串、并联电路的特点1、导体怎样的连接方式叫串联？怎样的连接方式叫并联？2、串联电路的电流、电压有什么特点？串联电路中的总电阻与各部分电阻间有什么关系？3、并联电路的电流、电压有什么特点？并联电路中的总电阻与各部分电阻间有什么关系？思考与讨论：（1）n个相同的电阻R0并联，总电阻等于多少？（2）若干不同的电阻并联，总电阻与其中最小的电阻的大小关系如何？例1如图2所示，A、B两端电压不变，将变阻器R2的滑动端P向左移动，B、C间的等效电阻将_________，电阻R1上的电压将_________，灯泡L会_________。例2：如图3所示，设R1=R2=R3=R4=R，求电键K闭合和开启时，A、B两端电阻之比。课中探究学始于疑一质疑探究二ABCPLR1R2S图12—4—2···图2ABCDR1R4图12—4—3KR2R3图3探究二：电压表和电流表1、小量程电流表G的满偏电流Ig、内阻Rg、满偏电压Ug分别指什么？三者之间有什么关系？2、怎样将电压量程为Ug的电流表G改装成量程为U的大量程电压表？（课本例1）3、怎样将电流量程为Ig的电流表G改装成量程为I的大量程电流表？（课本例2）针对训练1、现有一个灵敏电流计,它的满偏电流为Ig=1mA,内阻Rg=200Ω,若要将它改装成量程为5A的电流表,应______一个_________Ω的电阻,改装后的电流表测量电流时,指针指在表盘上原来0.2mA处,则被测电流的大小是______________.针对训练2、现有一个灵敏电流计,它的满偏电流为Ig=5mA,内阻Rg=500Ω,若要将它改装成量程为15V的电压表,应______一个_________Ω的电阻,改装后的电压表测量电压时,指针指在表盘上原来0.5mA处,则被测电压的大小是______________.针对训练3、、一量程为100Ａ的电流计，内阻为100。现串联一个阻值为9900的电阻将它改装成电压表，该电压表的量程是V,内阻是☆例3如图4所示，有一个表头G，满偏电流Ig=500mA，内阻Rg=200Ω，用它改装为有1A和10A两种量程的电流表，求R1、R2的阻值各为多大？（请同学们自己归纳本节的重点知识）1、将一只阻值为几千欧的电阻R1和一只阻值为千分之几欧的电阻R2串联起来，则总电阻(我的知识网络图三当堂检测四图4图2-13图5)A．很接近R1而略大于R1B．很接近R1而略小于R1C．很接近R2而略大于R2D．很接近R2而略小于R22、将一只阻值为几千欧的电阻R1和一只阻值为千分之几欧的电阻R2并联起来，则总电阻()A．很接近R1而略大于R1B．很接近R1而略小于R1C...
