（备战中考）中考物理 17.1 电流与电压、电阻的关系学习方案（解析版） 新人教版VIP免费

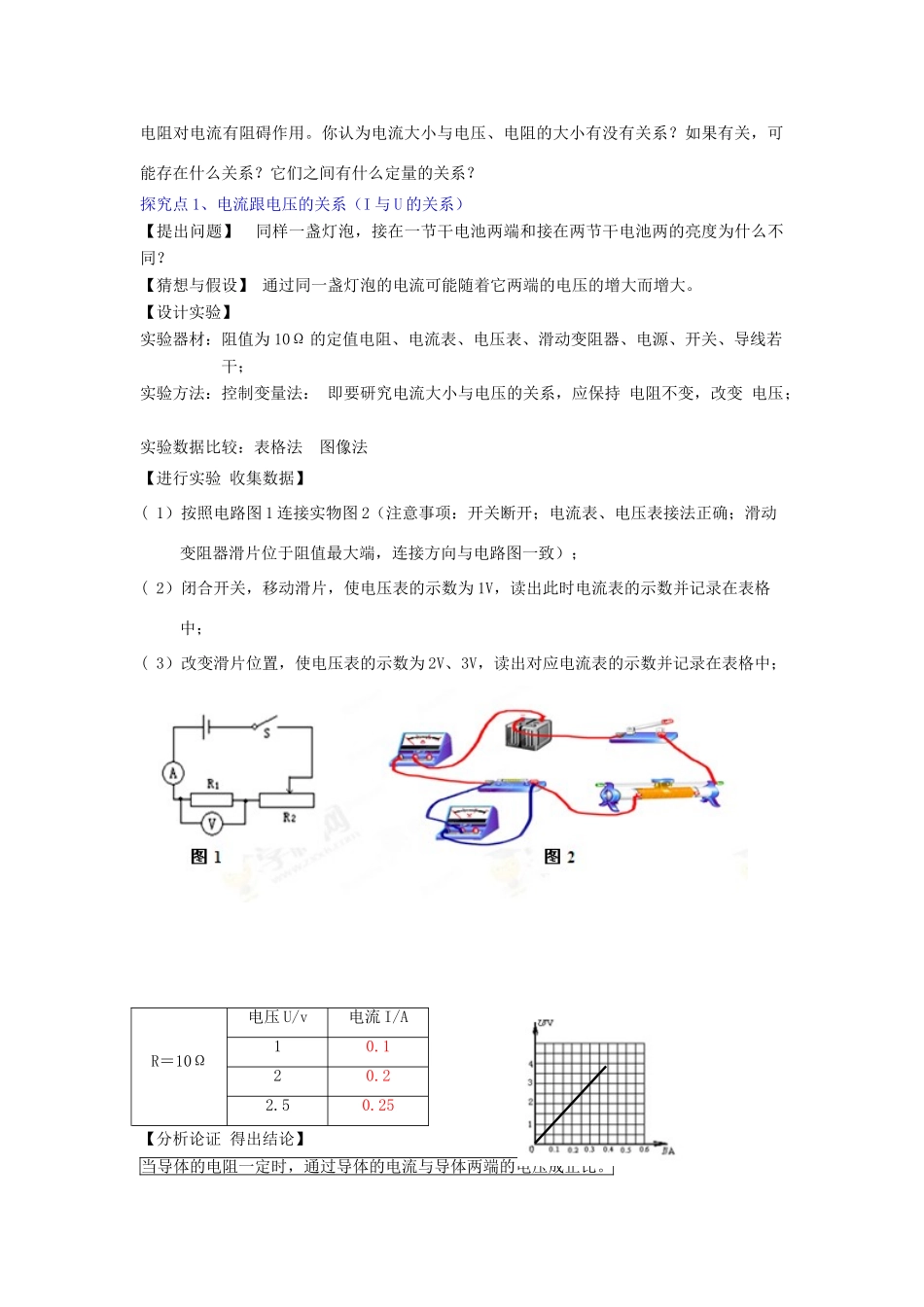

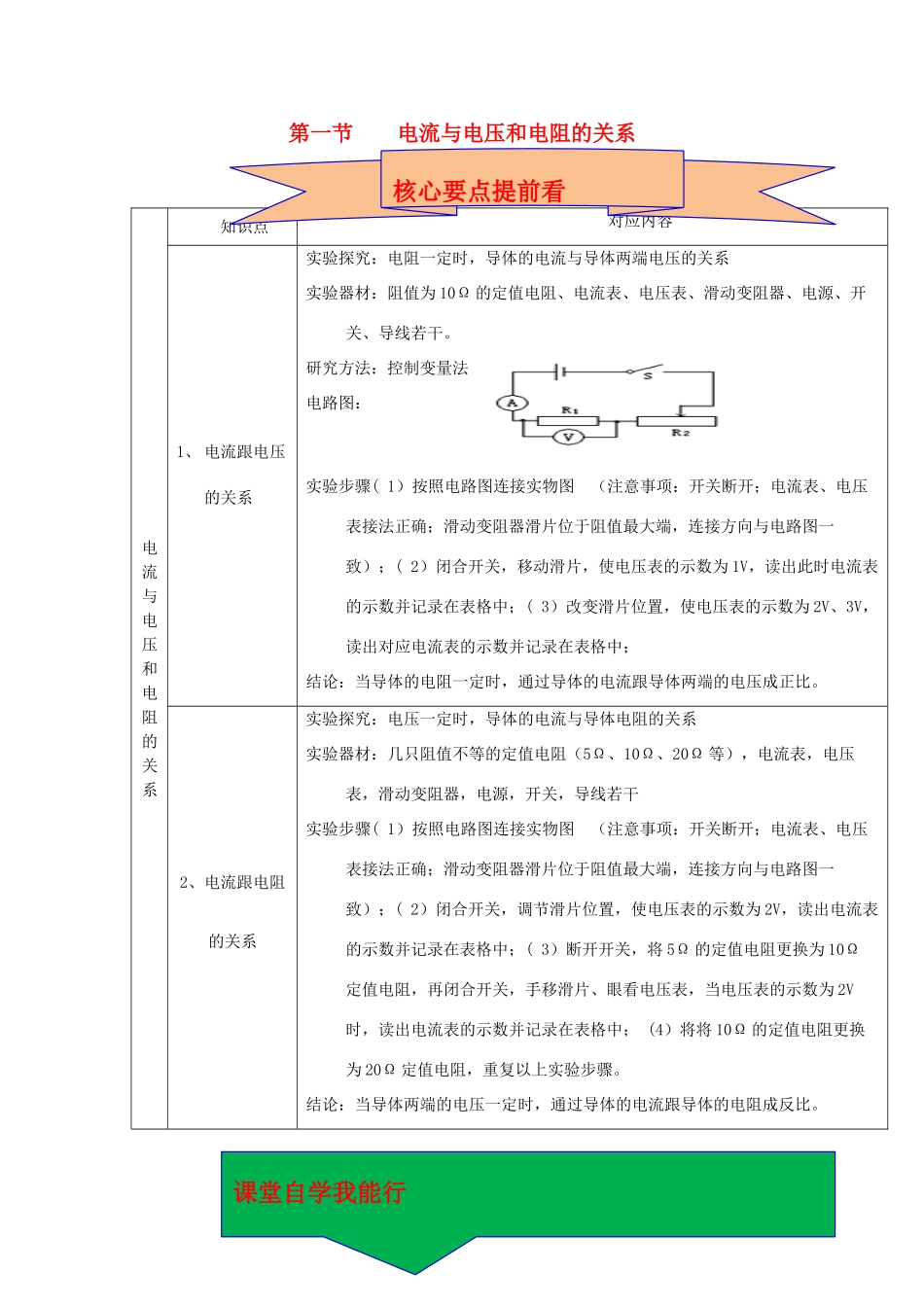

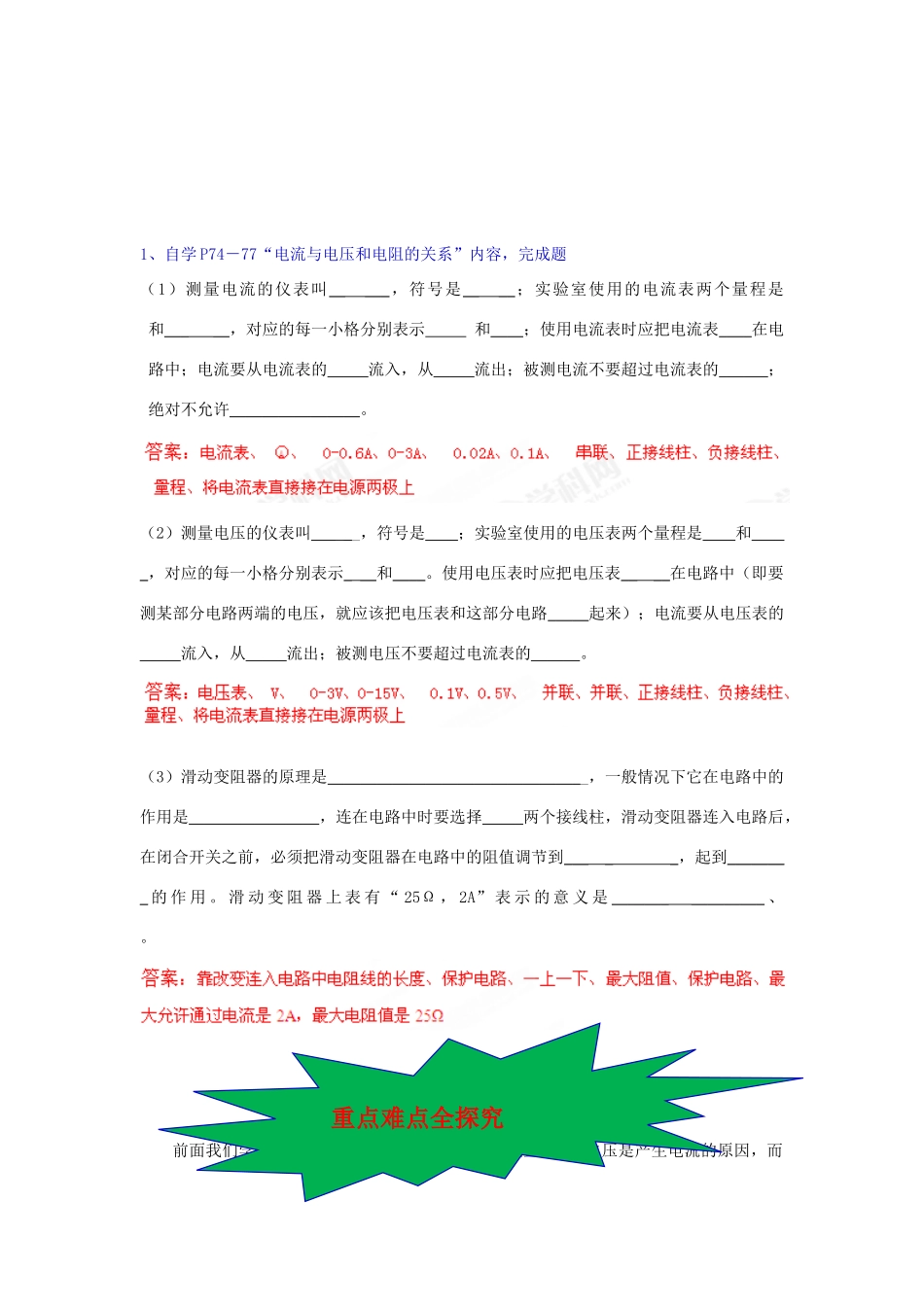

第一节电流与电压和电阻的关系电流与电压和电阻的关系知识点对应内容1、电流跟电压的关系实验探究：电阻一定时，导体的电流与导体两端电压的关系实验器材：阻值为10Ω的定值电阻、电流表、电压表、滑动变阻器、电源、开关、导线若干。研究方法：控制变量法电路图：实验步骤(1）按照电路图连接实物图（注意事项：开关断开；电流表、电压表接法正确；滑动变阻器滑片位于阻值最大端，连接方向与电路图一致）；(2）闭合开关，移动滑片，使电压表的示数为1V，读出此时电流表的示数并记录在表格中；(3）改变滑片位置，使电压表的示数为2V、3V，读出对应电流表的示数并记录在表格中；结论：当导体的电阻一定时，通过导体的电流跟导体两端的电压成正比。2、电流跟电阻的关系实验探究：电压一定时，导体的电流与导体电阻的关系实验器材：几只阻值不等的定值电阻（5Ω、10Ω、20Ω等），电流表，电压表，滑动变阻器，电源，开关，导线若干实验步骤(1）按照电路图连接实物图（注意事项：开关断开；电流表、电压表接法正确；滑动变阻器滑片位于阻值最大端，连接方向与电路图一致）；(2）闭合开关，调节滑片位置，使电压表的示数为2V，读出电流表的示数并记录在表格中；(3）断开开关，将5Ω的定值电阻更换为10Ω定值电阻，再闭合开关，手移滑片、眼看电压表，当电压表的示数为2V时，读出电流表的示数并记录在表格中；(4）将将10Ω的定值电阻更换为20Ω定值电阻，重复以上实验步骤。结论：当导体两端的电压一定时，通过导体的电流跟导体的电阻成反比。核心要点提前看课堂自学我能行1、自学P74－77“电流与电压和电阻的关系”内容，完成题（1）测量电流的仪表叫_____，符号是____；实验室使用的电流表两个量程是和_____，对应的每一小格分别表示和____；使用电流表时应把电流表____在电路中；电流要从电流表的_____流入，从_____流出；被测电流不要超过电流表的______；绝对不允许________________。（2）测量电压的仪表叫_____，符号是____；实验室使用的电压表两个量程是____和_____，对应的每一小格分别表示___和____。使用电压表时应把电压表____在电路中（即要测某部分电路两端的电压，就应该把电压表和这部分电路_____起来）；电流要从电压表的_____流入，从_____流出；被测电压不要超过电流表的______。（3）滑动变阻器的原理是________________________________，一般情况下它在电路中的作用是________________，连在电路中时要选择_____两个接线柱，滑动变阻器连入电路后，在闭合开关之前，必须把滑动变阻器在电路中的阻值调节到_____，起到________的作用。滑动变阻器上表有“25Ω，2A”表示的意义是________________、。前面我们学习了三个物理量——电流、电压、电阻。知道电压是产生电流的原因，而重点难点全探究电阻对电流有阻碍作用。你认为电流大小与电压、电阻的大小有没有关系？如果有关，可能存在什么关系？它们之间有什么定量的关系？探究点1、电流跟电压的关系（I与U的关系）【提出问题】同样一盏灯泡，接在一节干电池两端和接在两节干电池两的亮度为什么不同？【猜想与假设】通过同一盏灯泡的电流可能随着它两端的电压的增大而增大。【设计实验】实验器材：阻值为10Ω的定值电阻、电流表、电压表、滑动变阻器、电源、开关、导线若干；实验方法：控制变量法：即要研究电流大小与电压的关系，应保持电阻不变，改变电压；实验数据比较：表格法图像法【进行实验收集数据】(1）按照电路图1连接实物图2（注意事项：开关断开；电流表、电压表接法正确；滑动变阻器滑片位于阻值最大端，连接方向与电路图一致）；(2）闭合开关，移动滑片，使电压表的示数为1V，读出此时电流表的示数并记录在表格中；(3）改变滑片位置，使电压表的示数为2V、3V，读出对应电流表的示数并记录在表格中；【分析论证得出结论】当导体的电阻一定时，通过导体的电流与导体两端的电压成正比。R＝10Ω电压U/v电流I/A10.120.22.50.25例题小明同学探究“通过导体的电流与电压的关系”时，电路图与实物图如图3所示。已知电源电压和电阻R1的阻值均恒定，电流表A的量程为0～0．6A，电压表V1的量程为0～3V，电压表V2...
