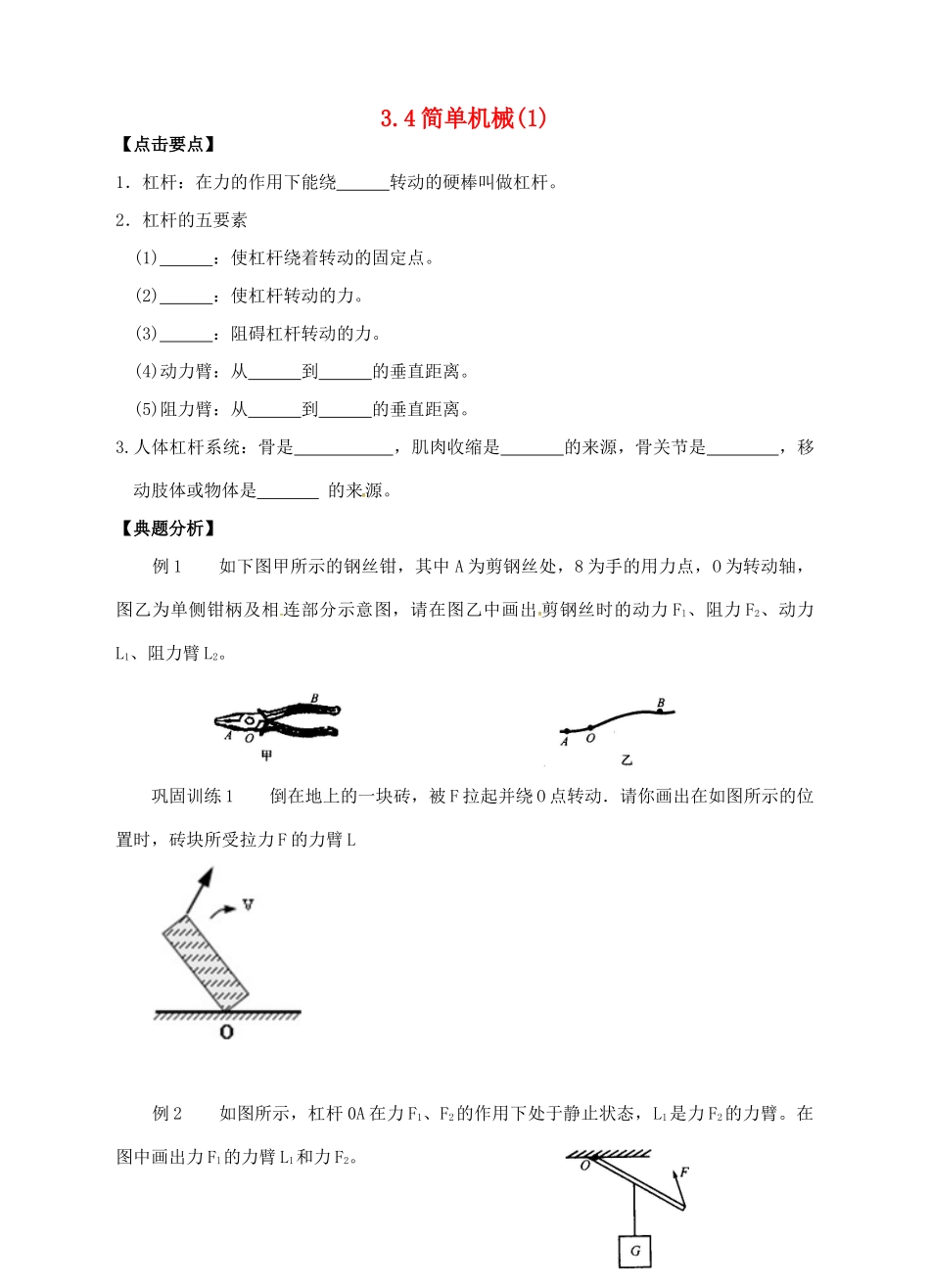

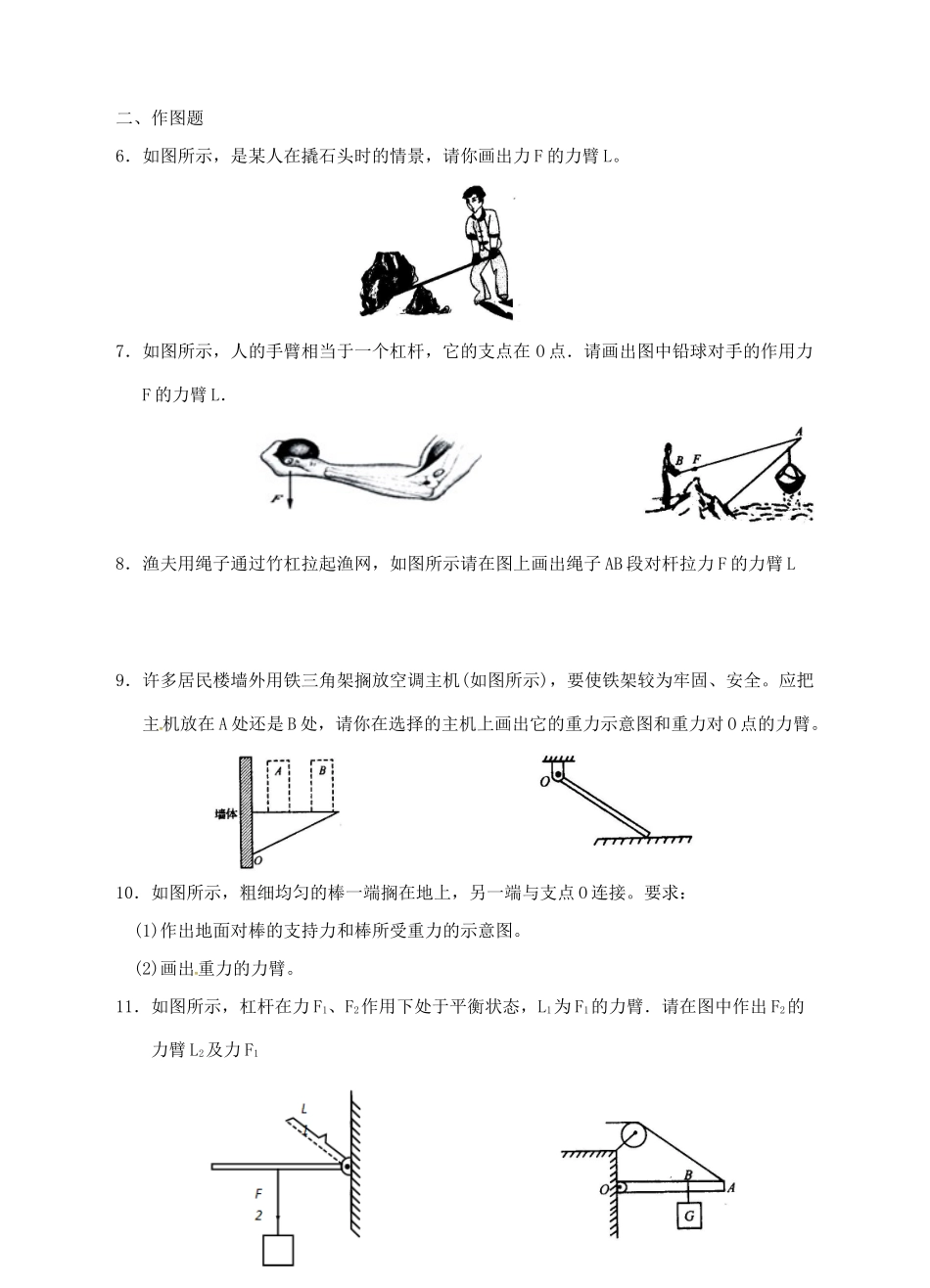

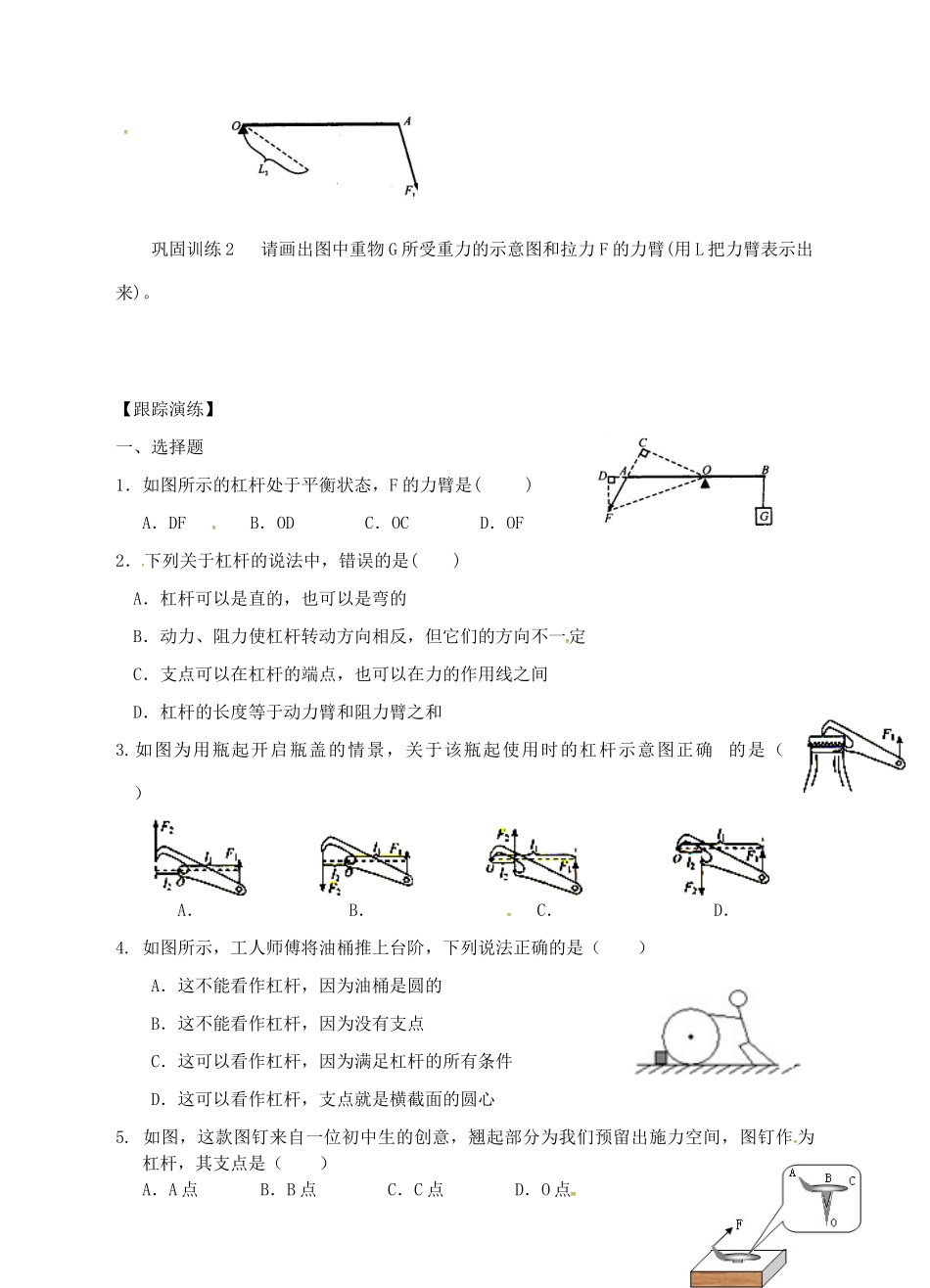

3.4简单机械(1)【点击要点】1．杠杆：在力的作用下能绕转动的硬棒叫做杠杆。2．杠杆的五要素(1)：使杠杆绕着转动的固定点。(2)：使杠杆转动的力。(3)：阻碍杠杆转动的力。(4)动力臂：从到的垂直距离。(5)阻力臂：从到的垂直距离。3.人体杠杆系统：骨是，肌肉收缩是的来源，骨关节是，移动肢体或物体是的来源。【典题分析】例1如下图甲所示的钢丝钳，其中A为剪钢丝处，8为手的用力点，O为转动轴，图乙为单侧钳柄及相连部分示意图，请在图乙中画出剪钢丝时的动力Fl、阻力F2、动力L1、阻力臂L2。巩固训练1倒在地上的一块砖，被F拉起并绕O点转动．请你画出在如图所示的位置时，砖块所受拉力F的力臂L例2如图所示，杠杆0A在力F1、F2的作用下处于静止状态，L1是力F2的力臂。在图中画出力Fl的力臂L1和力F2。巩固训练2请画出图中重物G所受重力的示意图和拉力F的力臂(用L把力臂表示出来)。【跟踪演练】一、选择题1．如图所示的杠杆处于平衡状态，F的力臂是()A．DFB．ODC．OCD．OF2．下列关于杠杆的说法中，错误的是()A．杠杆可以是直的，也可以是弯的B．动力、阻力使杠杆转动方向相反，但它们的方向不一定C．支点可以在杠杆的端点，也可以在力的作用线之间D．杠杆的长度等于动力臂和阻力臂之和3.如图为用瓶起开启瓶盖的情景，关于该瓶起使用时的杠杆示意图正确的是（）A．B．C．D．4.如图所示，工人师傅将油桶推上台阶，下列说法正确的是（）A．这不能看作杠杆，因为油桶是圆的B．这不能看作杠杆，因为没有支点C．这可以看作杠杆，因为满足杠杆的所有条件D．这可以看作杠杆，支点就是横截面的圆心5.如图，这款图钉来自一位初中生的创意，翘起部分为我们预留出施力空间，图钉作为杠杆，其支点是（）A．A点B．B点C．C点D．O点二、作图题6．如图所示，是某人在撬石头时的情景，请你画出力F的力臂L。7．如图所示，人的手臂相当于一个杠杆，它的支点在O点．请画出图中铅球对手的作用力F的力臂L．8．渔夫用绳子通过竹杠拉起渔网，如图所示请在图上画出绳子AB段对杆拉力F的力臂L9．许多居民楼墙外用铁三角架搁放空调主机(如图所示)，要使铁架较为牢固、安全。应把主机放在A处还是B处，请你在选择的主机上画出它的重力示意图和重力对O点的力臂。10．如图所示，粗细均匀的棒一端搁在地上，另一端与支点O连接。要求：(1)作出地面对棒的支持力和棒所受重力的示意图。(2)画出重力的力臂。11．如图所示，杠杆在力F1、F2作用下处于平衡状态，L1为F1的力臂．请在图中作出F2的力臂L2及力F112．如下图中ABO看成杠杆，O为支点，请在图中画出该杠杆的动力臂和所受阻力的示意图。答案【点击要点】1．固定点2．(1)支点(2)动力(3)阻力(4)支点动力作用线(5)支点阻力作用线3.杠杆动力支点阻力【典题分析】【跟踪演练】1．C2．D3.D4.C5.C
