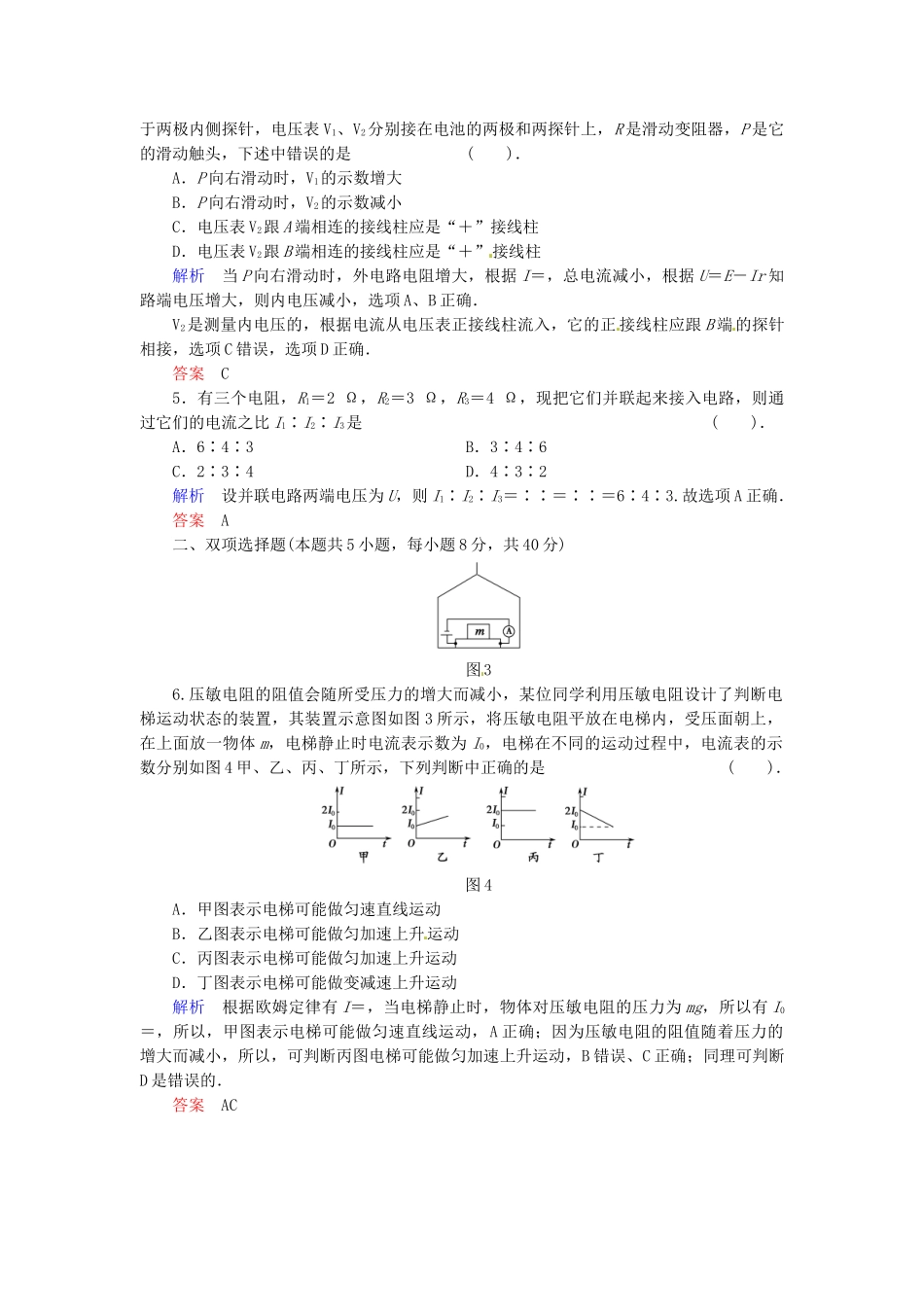

滚动检测(四)电流和电路(时间：60分钟满分：100分)一、单项选择题(本题共5小题，每小题6分，共30分1．下列关于闭合电路的说法中，错误的是()．A．电源短路时，电源的内电压等于电动势[B．电源短路时，路端电压为零C．电源断路时，路端电压最大D．电路的外电阻增加时，路端电压减小解析根据闭合电路欧姆定律E＝IR＋Ir，当外电路短路时，R＝0，E＝Ir，U＝0，所以A、B正确；当外电路断路时，I＝0，Ir＝0，E＝U外，C正确；电路的外电阻增加时，路端电压应增大，D错误．答案D图12．图1为某一电源的UI曲线，由图可知()．A．电源电动势为2VB．电源内电阻为ΩC．电源短路时，电流为6AD．电路路端电压为1V时，电流为10A解析由UI图知，电源的电动势E＝2V，A正确；r＝＝Ω＝0.2Ω，B错误；当U＝1V时，I＝＝A＝5A，D错误；当路端电压为零时，对应电流才是短路电流，由UI图知当电流为6A时，路端电压为0.8V，可见C错误答案A3．某同学家中所有的灯原来都正常发光，现突然全部熄灭了，检查保险丝发现并未烧断，用验电笔测试室内火线与零线，氖管都发光．该同学对故障作了下列四种判断，其中正确的是()．A．进户火线断路B．进户零线断路C．灯泡全部烧坏了D．室内线路某处短路解析进户零线断路时，室内电路无电流，各处电路均与火线相连，电势与火线电势相同，用验电笔测试室内火线与零线时，氖管都发光．故选B.答案B图24．图2是研究电源内、外电压的实验装置．“＋”“－”是电池的两极，A、B是位于两极内侧探针，电压表V1、V2分别接在电池的两极和两探针上，R是滑动变阻器，P是它的滑动触头，下述中错误的是()．A．P向右滑动时，V1的示数增大B．P向右滑动时，V2的示数减小C．电压表V2跟A端相连的接线柱应是“＋”接线柱D．电压表V2跟B端相连的接线柱应是“＋”接线柱解析当P向右滑动时，外电路电阻增大，根据I＝，总电流减小，根据U＝E－Ir知路端电压增大，则内电压减小，选项A、B正确．V2是测量内电压的，根据电流从电压表正接线柱流入，它的正接线柱应跟B端的探针相接，选项C错误，选项D正确．答案C5．有三个电阻，R1＝2Ω，R2＝3Ω，R3＝4Ω，现把它们并联起来接入电路，则通过它们的电流之比I1∶I2∶I3是()．A．6∶4∶3B．3∶4∶6C．2∶3∶4D．4∶3∶2解析设并联电路两端电压为U，则I1∶I2∶I3＝∶∶＝∶∶＝6∶4∶3.故选项A正确．答案A二、双项选择题(本题共5小题，每小题8分，共40分)图36.压敏电阻的阻值会随所受压力的增大而减小，某位同学利用压敏电阻设计了判断电梯运动状态的装置，其装置示意图如图3所示，将压敏电阻平放在电梯内，受压面朝上，在上面放一物体m，电梯静止时电流表示数为I0，电梯在不同的运动过程中，电流表的示数分别如图4甲、乙、丙、丁所示，下列判断中正确的是()．图4A．甲图表示电梯可能做匀速直线运动B．乙图表示电梯可能做匀加速上升运动C．丙图表示电梯可能做匀加速上升运动D．丁图表示电梯可能做变减速上升运动解析根据欧姆定律有I＝，当电梯静止时，物体对压敏电阻的压力为mg，所以有I0＝，所以，甲图表示电梯可能做匀速直线运动，A正确；因为压敏电阻的阻值随着压力的增大而减小，所以，可判断丙图电梯可能做匀加速上升运动，B错误、C正确；同理可判断D是错误的．答案AC图57．(吉林通化)如图5所示的电路中，电源电动势E＝6V，内阻r＝1Ω，电阻R1＝6Ω、R2＝5Ω、R3＝3Ω，电容器的电容C＝2×10－5F，若将开关S闭合，电路稳定时通过R2的电流为I；断开开关S后，通过R1的电荷量为q.则()．A．I＝0.75AB．I＝0.5AC．q＝2×10－5CD．q＝1×10－5C解析对电路分析：电阻R1、R3并联后与R2串联，所以外电路总电阻为R＝7Ω，根据闭合电路欧姆定律得电路中的总电流为0.75A，所以选项A正确；电阻R1、R3并联的电压为U＝IR并＝1.5V，电容器的带电荷量为Q＝CU＝3×10－5C．当断开开关S时，电容器对电阻放电，电荷通过R1、R3，由于两电阻并联，所以＝，又q1＋q3＝Q，解得q1＝1×10－5C，q3＝2×10－5C，选项D正确．答案AD图68．在一次实验中某同学用电流表测出了流过导体A的几组电流，用电压表测出了导体A两端对应的几组电压，通过描点连线得出了A的UI图象如图6中A，把导体A改换...
