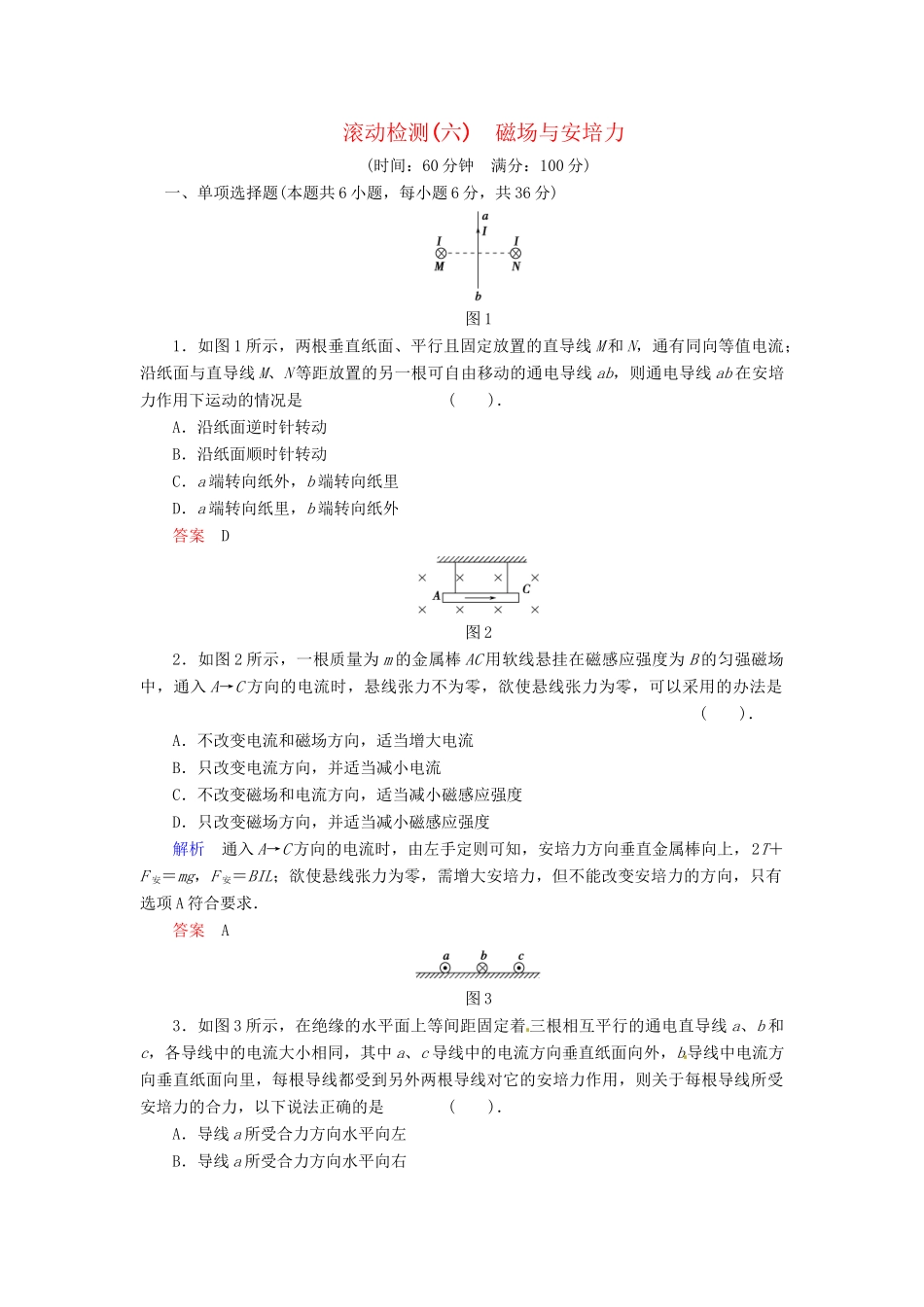

滚动检测(六)磁场与安培力(时间：60分钟满分：100分)一、单项选择题(本题共6小题，每小题6分，共36分)图11．如图1所示，两根垂直纸面、平行且固定放置的直导线M和N，通有同向等值电流；沿纸面与直导线M、N等距放置的另一根可自由移动的通电导线ab，则通电导线ab在安培力作用下运动的情况是()．A．沿纸面逆时针转动B．沿纸面顺时针转动C．a端转向纸外，b端转向纸里D．a端转向纸里，b端转向纸外答案D图22．如图2所示，一根质量为m的金属棒AC用软线悬挂在磁感应强度为B的匀强磁场中，通入A→C方向的电流时，悬线张力不为零，欲使悬线张力为零，可以采用的办法是()．A．不改变电流和磁场方向，适当增大电流B．只改变电流方向，并适当减小电流C．不改变磁场和电流方向，适当减小磁感应强度D．只改变磁场方向，并适当减小磁感应强度解析通入A→C方向的电流时，由左手定则可知，安培力方向垂直金属棒向上，2T＋F安＝mg，F安＝BIL；欲使悬线张力为零，需增大安培力，但不能改变安培力的方向，只有选项A符合要求．答案A图33．如图3所示，在绝缘的水平面上等间距固定着三根相互平行的通电直导线a、b和c，各导线中的电流大小相同，其中a、c导线中的电流方向垂直纸面向外，b导线中电流方向垂直纸面向里，每根导线都受到另外两根导线对它的安培力作用，则关于每根导线所受安培力的合力，以下说法正确的是()．A．导线a所受合力方向水平向左B．导线a所受合力方向水平向右C．导线c所受合力方向水平向左D．导线b所受合力方向水平向左解析通电直导线同向相吸、异向相斥，可知对于a，Fba是斥力，Fca是引力，又因为在a导线所处位置，导线c产生的磁场比导线b产生的磁场弱，则Fba大于Fca，即a所受的合力向左；而对b，Fab和Fcb都是斥力，且a、c是对称的，合力为零；对c，同理可知合力向右，选A.答案A图44．(2012·聊城高二检测)两个绝缘导体环AA′、BB′大小相同，环面垂直，环中通有相同大小的恒定电流，如图4所示，则圆心O处磁感应强度的方向为(AA′面水平，BB′面垂直纸面)()．A．指向左上方B．指向右下方C．竖直向上D．水平向右答案A5．如图5所示，一条形磁铁放在水平桌面上，在其左上方固定一根与磁铁垂直的长直导线，当导线中通以图示方向的电流时()．图5A．磁铁对桌面的压力增大，且受到向右的摩擦力作用B．磁铁对桌面的压力减小，且受到向右的摩擦力作用C．磁铁对桌面的压力增大，且受到向左的摩擦力作用D．磁铁对桌面的压力减小，且受到向左的摩擦力作用答案B图66．如图6，在xOy平面中有一通电直导线与Ox、Oy轴相交，导线中电流方向如图所示．该区域有匀强磁场，通电直导线所受磁场力的方向与OZ轴的正方向相同．该磁场的磁感应强度的方向可能是()．A．沿x轴正方向B．沿y轴负方向C．沿z轴正方向D．沿z轴负方向解析安培力垂直于I、B决定的平面，因此磁感应强度只要在xOy平面内且有垂直I向左的分量即可．答案B[二、双选选择题(本题共4小题，每小题8分，共32分)图77．全自动洗衣机中的排水阀是由程序控制器控制其动作的，当进行排水和脱水工序时，控制铁芯1的线圈通电，使铁芯2动作，从而牵引排水阀的阀门，排出污水(如图7所示)．以下说法正确的是()．A．若输入的控制电流由a流入，由b流出，则铁芯2中A端为N极，B端为S极B．若输入的控制电流由a流入，由b流出，则铁芯2中A端为S极，B端为N极C．若a、b处输入交变电流，铁芯2不能被吸入线圈中[D．若a、b处输入交变电流，铁芯2仍能被吸入线圈中解析线圈a、b间通以直流电，a为正、b为负时线圈的上端为N极，铁芯2在图示位置被磁化，A端为S极，B端为N极，铁芯要被吸入线圈中．断电后，铁芯在复位弹簧作用下回到原位置(图中未画弹簧)．当a、b处输入交变电流时，仍能吸入线圈，因为铁芯仍能被磁化，且磁化后的磁性总是与线圈要发生相吸的作用．答案BD[图88．通电矩形线框abcd与长直通电导线MN在同一平面内，如图8所示，ab边与MN平行，关于MN的磁场对线框的作用力，下列说法正确的是()．A．线框有两条边所受的安培力方向相同B．线框有两条边所受的安培力大小相等C．线框所受的安培力的合力方向向左D．线框所受的安培力的合力方向向右解析由安培定则可知导线MN在...
