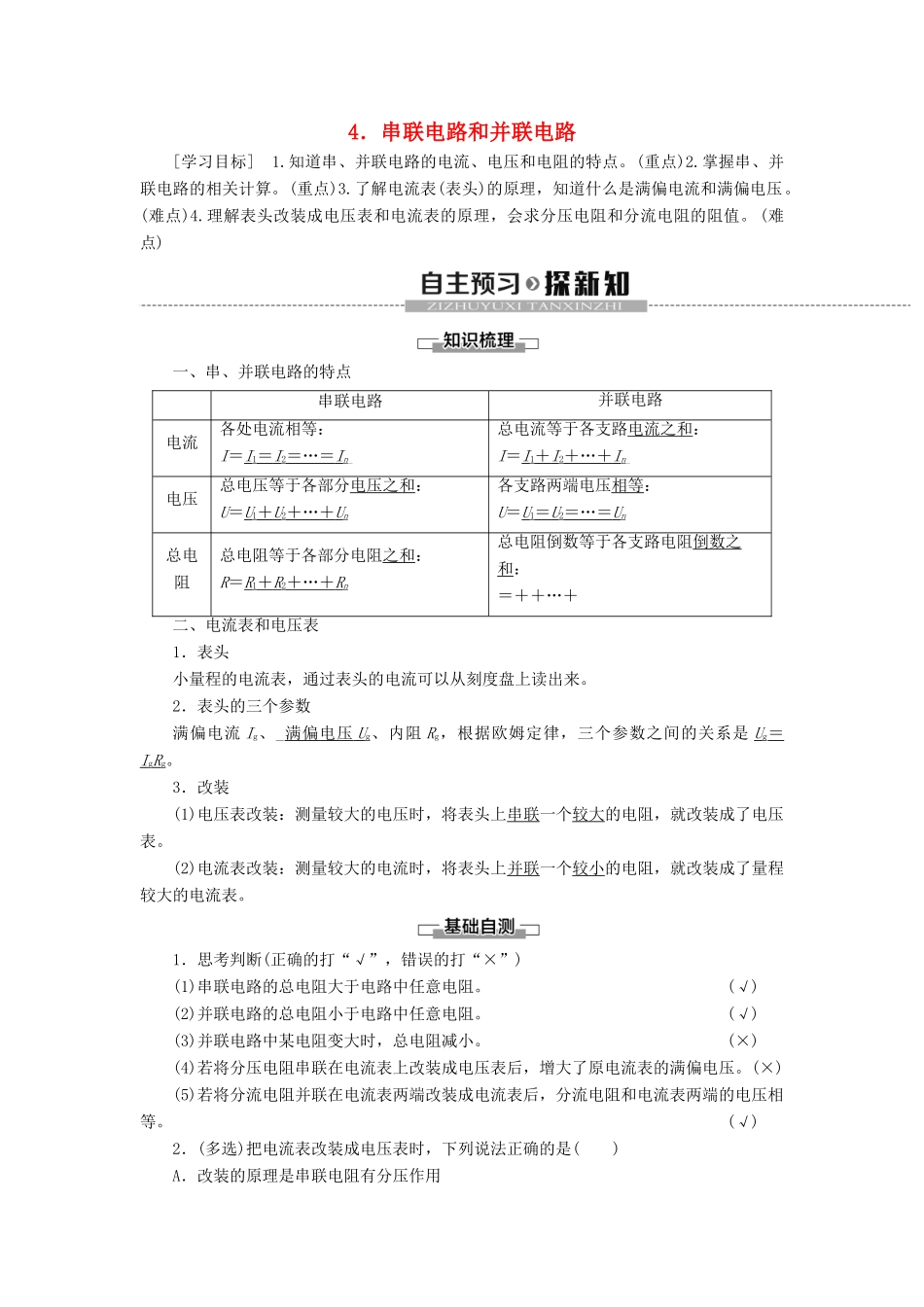

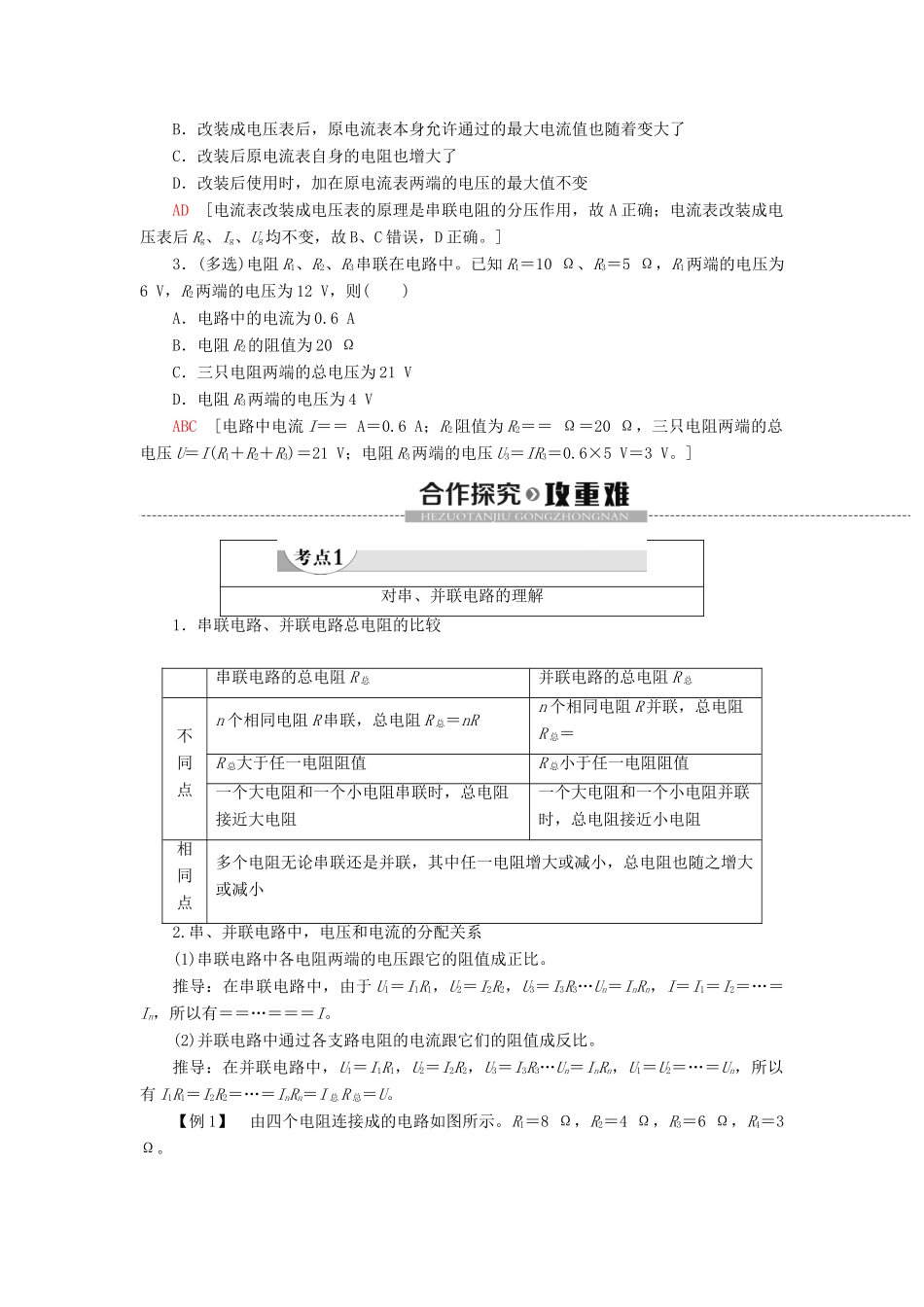

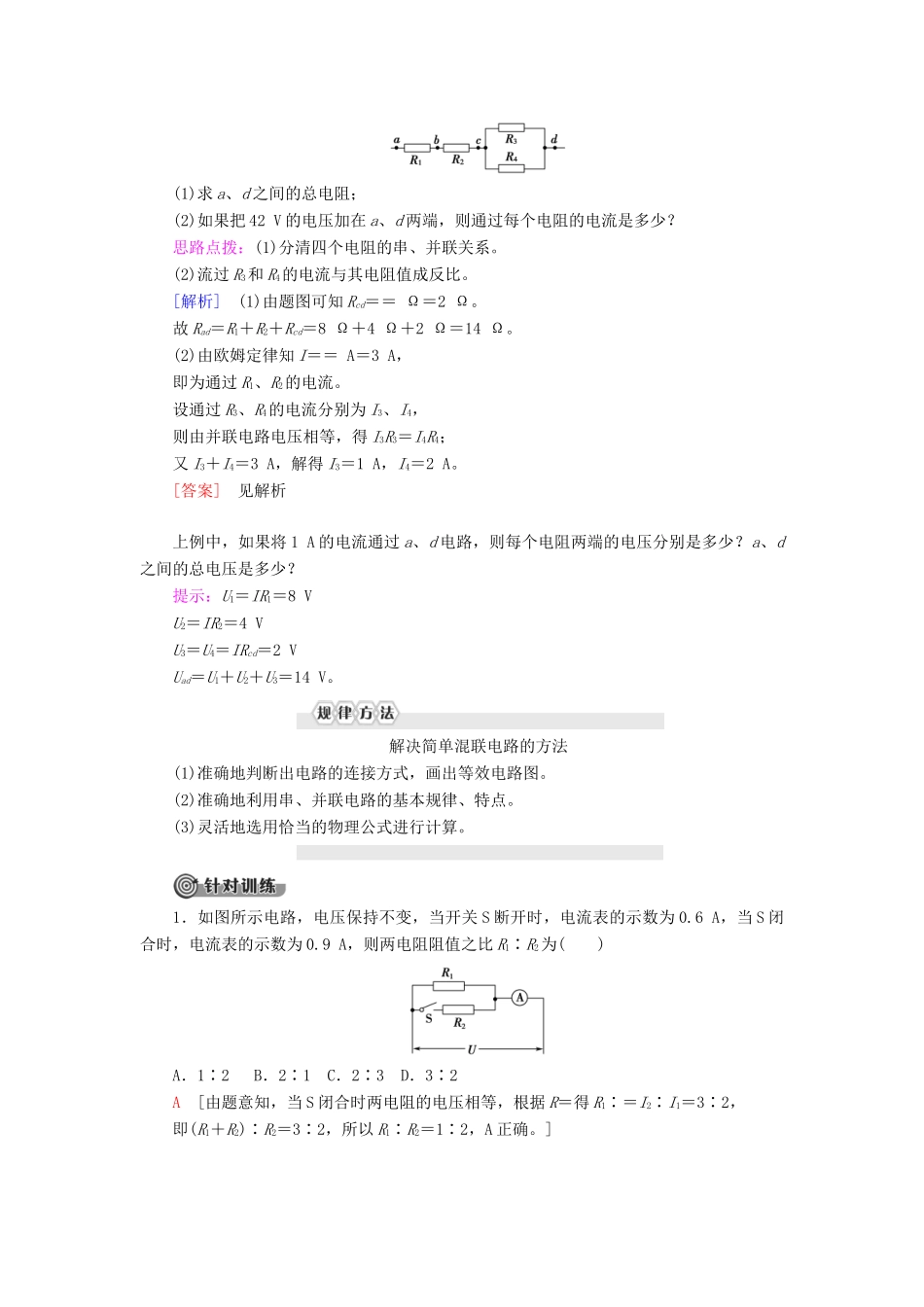

4．串联电路和并联电路[学习目标]1.知道串、并联电路的电流、电压和电阻的特点。(重点)2.掌握串、并联电路的相关计算。(重点)3.了解电流表(表头)的原理，知道什么是满偏电流和满偏电压。(难点)4.理解表头改装成电压表和电流表的原理，会求分压电阻和分流电阻的阻值。(难点)一、串、并联电路的特点串联电路并联电路电流各处电流相等：I＝I1＝I2＝…＝In_总电流等于各支路电流之和：I＝I1＋I2＋…＋In_电压总电压等于各部分电压之和：U＝U1＋U2＋…＋Un各支路两端电压相等：U＝U1＝U2＝…＝Un总电阻总电阻等于各部分电阻之和：R＝R1＋R2＋…＋Rn总电阻倒数等于各支路电阻倒数之和：＝＋＋…＋二、电流表和电压表1．表头小量程的电流表，通过表头的电流可以从刻度盘上读出来。2．表头的三个参数满偏电流Ig、_满偏电压Ug、内阻Rg，根据欧姆定律，三个参数之间的关系是Ug＝IgRg。3．改装(1)电压表改装：测量较大的电压时，将表头上串联一个较大的电阻，就改装成了电压表。(2)电流表改装：测量较大的电流时，将表头上并联一个较小的电阻，就改装成了量程较大的电流表。1．思考判断(正确的打“√”，错误的打“×”)(1)串联电路的总电阻大于电路中任意电阻。(√)(2)并联电路的总电阻小于电路中任意电阻。(√)(3)并联电路中某电阻变大时，总电阻减小。(×)(4)若将分压电阻串联在电流表上改装成电压表后，增大了原电流表的满偏电压。(×)(5)若将分流电阻并联在电流表两端改装成电流表后，分流电阻和电流表两端的电压相等。(√)2．(多选)把电流表改装成电压表时，下列说法正确的是()A．改装的原理是串联电阻有分压作用B．改装成电压表后，原电流表本身允许通过的最大电流值也随着变大了C．改装后原电流表自身的电阻也增大了D．改装后使用时，加在原电流表两端的电压的最大值不变AD[电流表改装成电压表的原理是串联电阻的分压作用，故A正确；电流表改装成电压表后Rg、Ig、Ug均不变，故B、C错误，D正确。]3．(多选)电阻R1、R2、R3串联在电路中。已知R1＝10Ω、R3＝5Ω，R1两端的电压为6V，R2两端的电压为12V，则()A．电路中的电流为0.6AB．电阻R2的阻值为20ΩC．三只电阻两端的总电压为21VD．电阻R3两端的电压为4VABC[电路中电流I＝＝A＝0.6A；R2阻值为R2＝＝Ω＝20Ω，三只电阻两端的总电压U＝I(R1＋R2＋R3)＝21V；电阻R3两端的电压U3＝IR3＝0.6×5V＝3V。]对串、并联电路的理解1．串联电路、并联电路总电阻的比较串联电路的总电阻R总并联电路的总电阻R总不同点n个相同电阻R串联，总电阻R总＝nRn个相同电阻R并联，总电阻R总＝R总大于任一电阻阻值R总小于任一电阻阻值一个大电阻和一个小电阻串联时，总电阻接近大电阻一个大电阻和一个小电阻并联时，总电阻接近小电阻相同点多个电阻无论串联还是并联，其中任一电阻增大或减小，总电阻也随之增大或减小2.串、并联电路中，电压和电流的分配关系(1)串联电路中各电阻两端的电压跟它的阻值成正比。推导：在串联电路中，由于U1＝I1R1，U2＝I2R2，U3＝I3R3…Un＝InRn，I＝I1＝I2＝…＝In，所以有＝＝…＝＝＝I。(2)并联电路中通过各支路电阻的电流跟它们的阻值成反比。推导：在并联电路中，U1＝I1R1，U2＝I2R2，U3＝I3R3…Un＝InRn，U1＝U2＝…＝Un，所以有I1R1＝I2R2＝…＝InRn＝I总R总＝U。【例1】由四个电阻连接成的电路如图所示。R1＝8Ω，R2＝4Ω，R3＝6Ω，R4＝3Ω。(1)求a、d之间的总电阻；(2)如果把42V的电压加在a、d两端，则通过每个电阻的电流是多少？思路点拨：(1)分清四个电阻的串、并联关系。(2)流过R3和R4的电流与其电阻值成反比。[解析](1)由题图可知Rcd＝＝Ω＝2Ω。故Rad＝R1＋R2＋Rcd＝8Ω＋4Ω＋2Ω＝14Ω。(2)由欧姆定律知I＝＝A＝3A，即为通过R1、R2的电流。设通过R3、R4的电流分别为I3、I4，则由并联电路电压相等，得I3R3＝I4R4；又I3＋I4＝3A，解得I3＝1A，I4＝2A。[答案]见解析上例中，如果将1A的电流通过a、d电路，则每个电阻两端的电压分别是多少？a、d之间的总电压是多少？提示：U1＝IR1＝8VU2＝IR2＝4VU3＝U4＝IRcd＝2VUad＝U1＋U2＋U3＝14V。解决简单混联电路的方法(1)准确地判断出电路的连接方式，画出等效电路图。(2)准...
