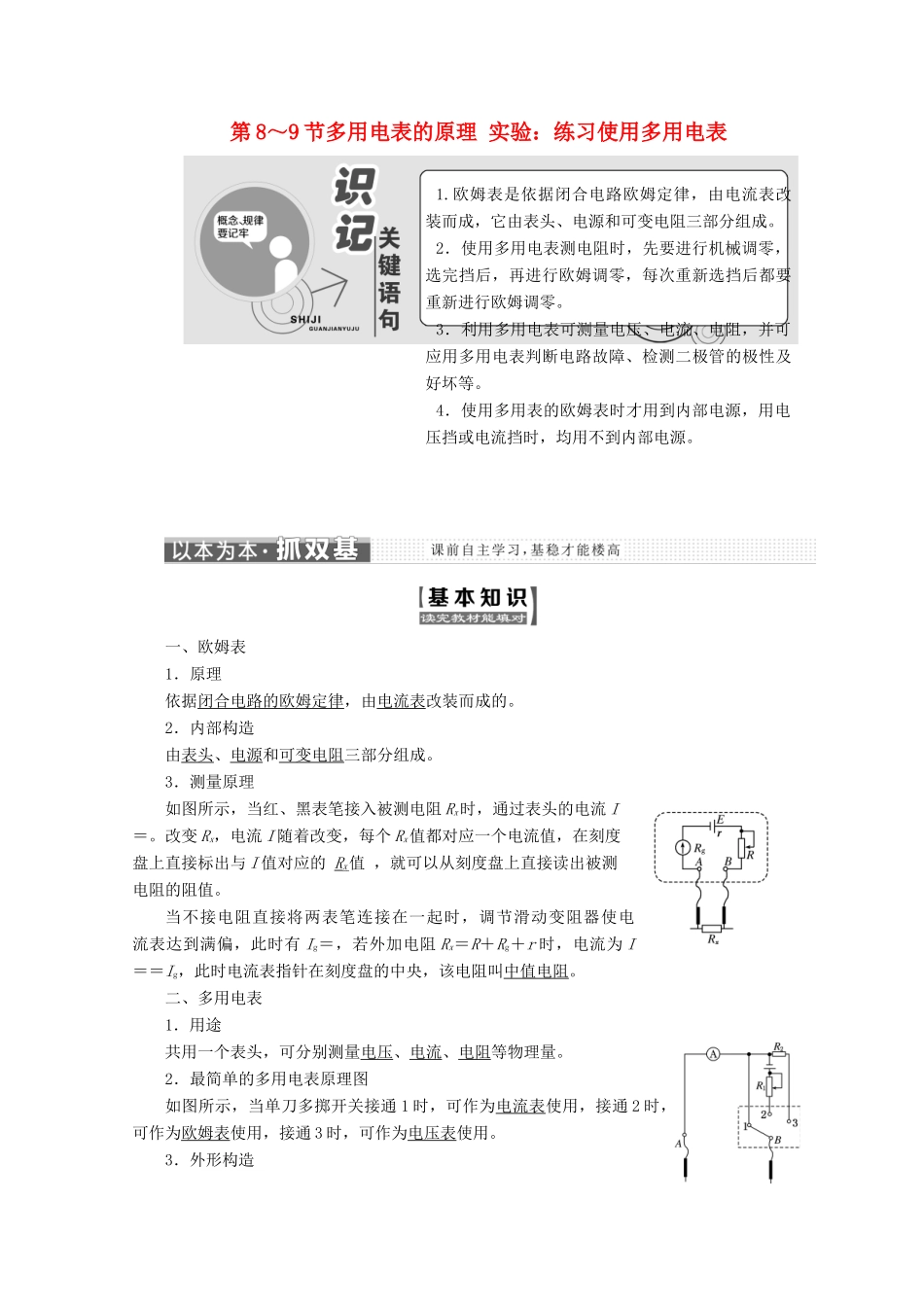

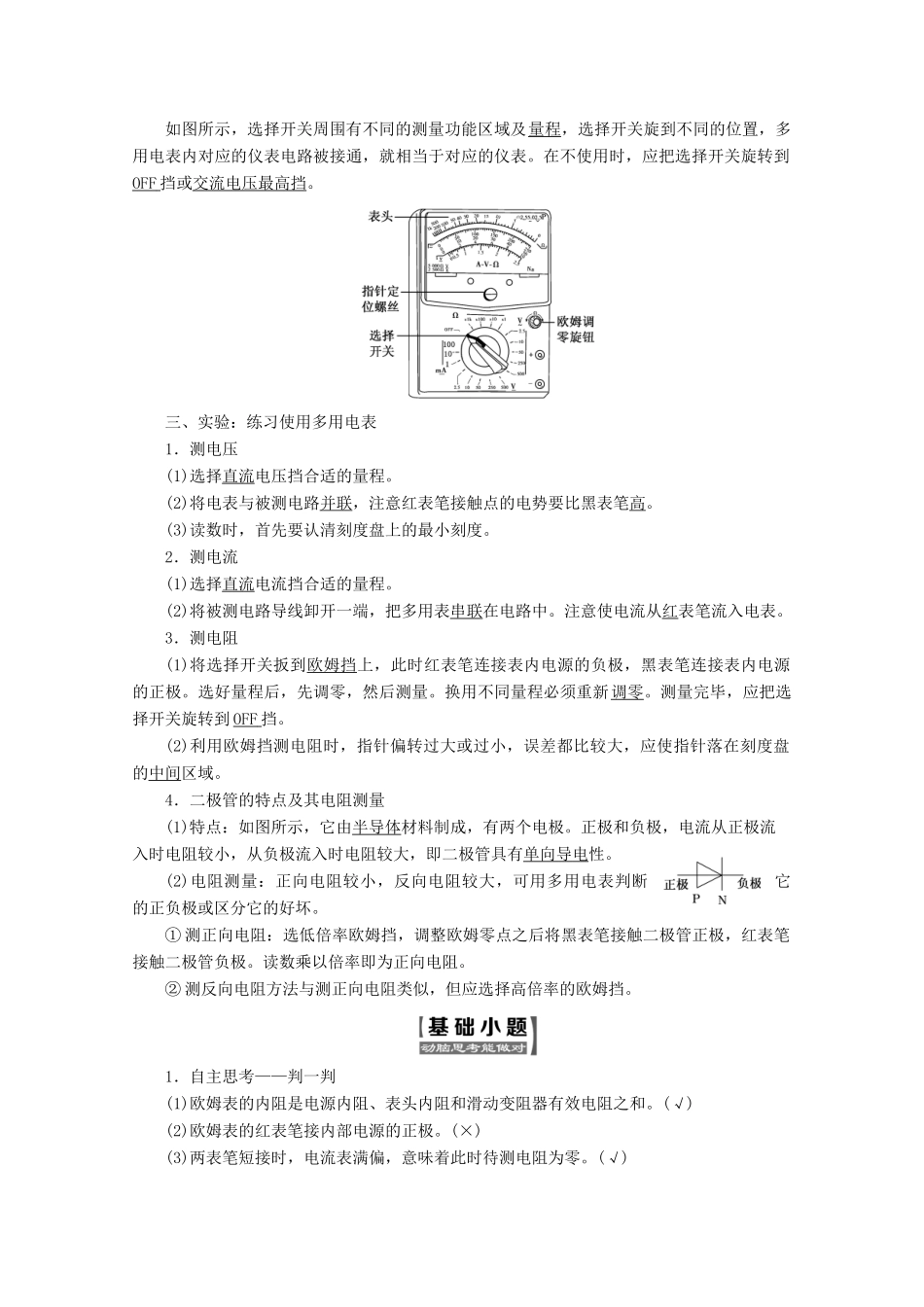

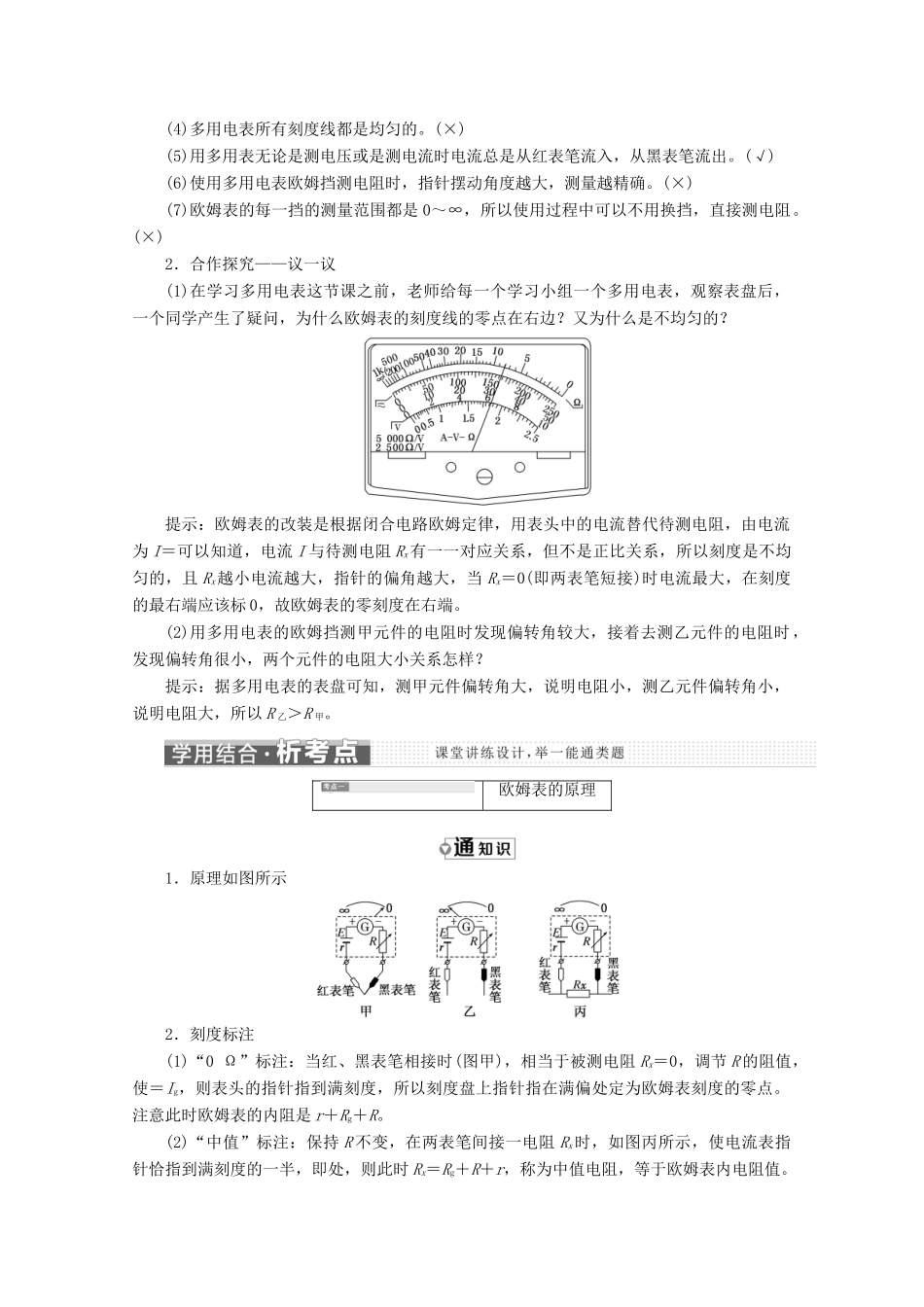

第8~9节多用电表的原理实验:练习使用多用电表1.欧姆表是依据闭合电路欧姆定律,由电流表改装而成,它由表头、电源和可变电阻三部分组成。2.使用多用电表测电阻时,先要进行机械调零,选完挡后,再进行欧姆调零,每次重新选挡后都要重新进行欧姆调零。3.利用多用电表可测量电压、电流、电阻,并可应用多用电表判断电路故障、检测二极管的极性及好坏等。4.使用多用表的欧姆表时才用到内部电源,用电压挡或电流挡时,均用不到内部电源。一、欧姆表1.原理依据闭合电路的欧姆定律,由电流表改装而成的。2.内部构造由表头、电源和可变电阻三部分组成。3.测量原理如图所示,当红、黑表笔接入被测电阻Rx时,通过表头的电流I=。改变Rx,电流I随着改变,每个Rx值都对应一个电流值,在刻度盘上直接标出与I值对应的Rx值,就可以从刻度盘上直接读出被测电阻的阻值。当不接电阻直接将两表笔连接在一起时,调节滑动变阻器使电流表达到满偏,此时有Ig=,若外加电阻Rx=R+Rg+r时,电流为I==Ig,此时电流表指针在刻度盘的中央,该电阻叫中值电阻。二、多用电表1.用途共用一个表头,可分别测量电压、电流、电阻等物理量。2.最简单的多用电表原理图如图所示,当单刀多掷开关接通1时,可作为电流表使用,接通2时,可作为欧姆表使用,接通3时,可作为电压表使用。3.外形构造如图所示,选择开关周围有不同的测量功能区域及量程,选择开关旋到不同的位置,多用电表内对应的仪表电路被接通,就相当于对应的仪表。在不使用时,应把选择开关旋转到OFF挡或交流电压最高挡。三、实验:练习使用多用电表1.测电压(1)选择直流电压挡合适的量程。(2)将电表与被测电路并联,注意红表笔接触点的电势要比黑表笔高。(3)读数时,首先要认清刻度盘上的最小刻度。2.测电流(1)选择直流电流挡合适的量程。(2)将被测电路导线卸开一端,把多用表串联在电路中。注意使电流从红表笔流入电表。3.测电阻(1)将选择开关扳到欧姆挡上,此时红表笔连接表内电源的负极,黑表笔连接表内电源的正极。选好量程后,先调零,然后测量。换用不同量程必须重新调零。测量完毕,应把选择开关旋转到OFF挡。(2)利用欧姆挡测电阻时,指针偏转过大或过小,误差都比较大,应使指针落在刻度盘的中间区域。4.二极管的特点及其电阻测量(1)特点:如图所示,它由半导体材料制成,有两个电极。正极和负极,电流从正极流入时电阻较小,从负极流入时电阻较大,即二极管具有单向导电性。(2)电阻测量:正向电阻较小,反向电阻较大,可用多用电表判断它的正负极或区分它的好坏。①测正向电阻:选低倍率欧姆挡,调整欧姆零点之后将黑表笔接触二极管正极,红表笔接触二极管负极。读数乘以倍率即为正向电阻。②测反向电阻方法与测正向电阻类似,但应选择高倍率的欧姆挡。1.自主思考——判一判(1)欧姆表的内阻是电源内阻、表头内阻和滑动变阻器有效电阻之和。(√)(2)欧姆表的红表笔接内部电源的正极。(×)(3)两表笔短接时,电流表满偏,意味着此时待测电阻为零。(√)(4)多用电表所有刻度线都是均匀的。(×)(5)用多用表无论是测电压或是测电流时电流总是从红表笔流入,从黑表笔流出。(√)(6)使用多用电表欧姆挡测电阻时,指针摆动角度越大,测量越精确。(×)(7)欧姆表的每一挡的测量范围都是0~∞,所以使用过程中可以不用换挡,直接测电阻。(×)2.合作探究——议一议(1)在学习多用电表这节课之前,老师给每一个学习小组一个多用电表,观察表盘后,一个同学产生了疑问,为什么欧姆表的刻度线的零点在右边?又为什么是不均匀的?提示:欧姆表的改装是根据闭合电路欧姆定律,用表头中的电流替代待测电阻,由电流为I=可以知道,电流I与待测电阻Rx有一一对应关系,但不是正比关系,所以刻度是不均匀的,且Rx越小电流越大,指针的偏角越大,当Rx=0(即两表笔短接)时电流最大,在刻度的最右端应该标0,故欧姆表的零刻度在右端。(2)用多用电表的欧姆挡测甲元件的电阻时发现偏转角较大,接着去测乙元件的电阻时,发现偏转角很小,两个元件的电阻大小关系怎样?提示:据多用电表的表盘可知,测甲元件偏转角大,说明电阻小,测乙元件偏转角小,说明电阻大...
