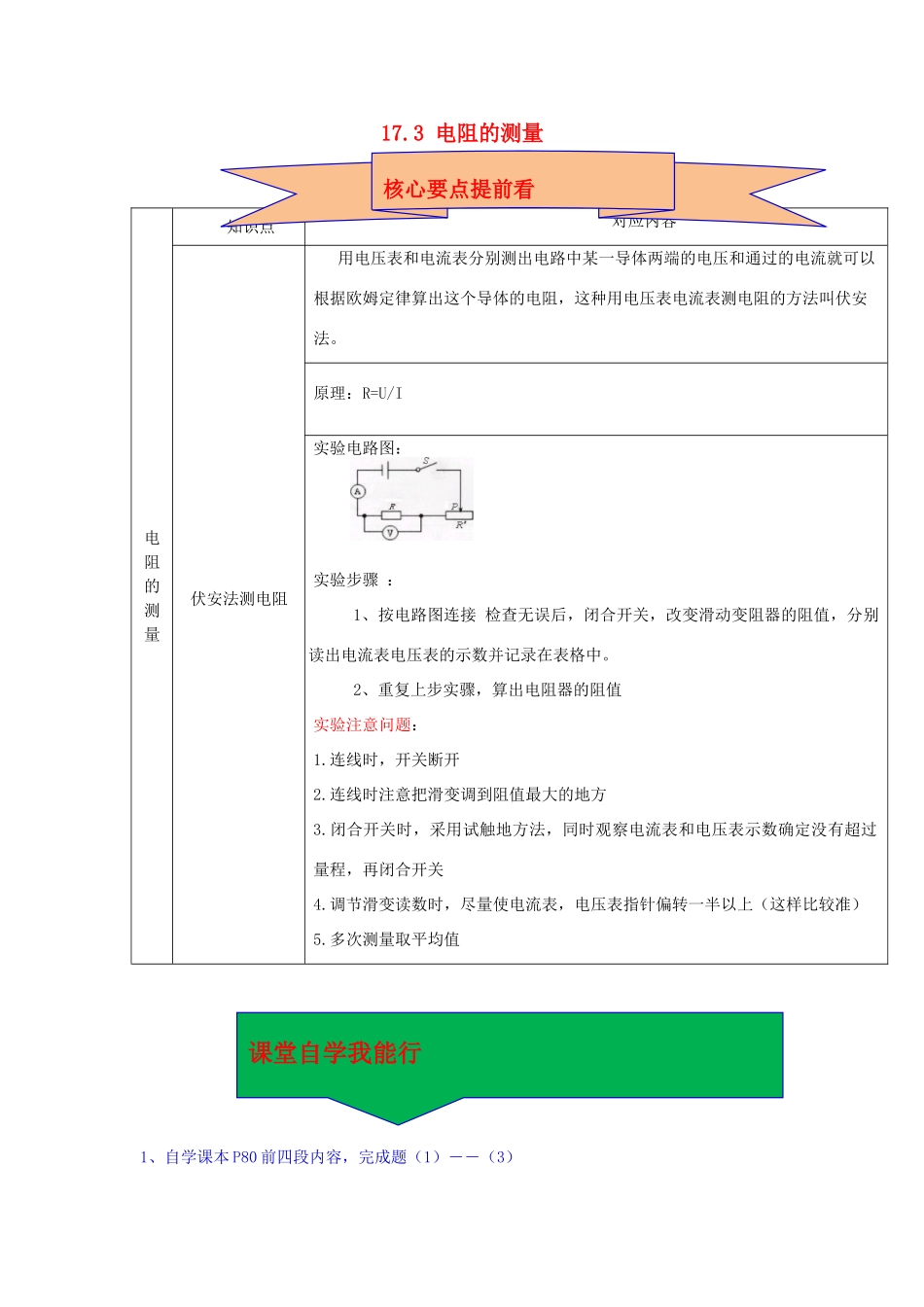

17.3电阻的测量电阻的测量知识点对应内容伏安法测电阻用电压表和电流表分别测出电路中某一导体两端的电压和通过的电流就可以根据欧姆定律算出这个导体的电阻,这种用电压表电流表测电阻的方法叫伏安法。原理:R=U/I实验电路图:实验步骤:1、按电路图连接检查无误后,闭合开关,改变滑动变阻器的阻值,分别读出电流表电压表的示数并记录在表格中。2、重复上步实骤,算出电阻器的阻值实验注意问题:1.连线时,开关断开2.连线时注意把滑变调到阻值最大的地方3.闭合开关时,采用试触地方法,同时观察电流表和电压表示数确定没有超过量程,再闭合开关4.调节滑变读数时,尽量使电流表,电压表指针偏转一半以上(这样比较准)5.多次测量取平均值1、自学课本P80前四段内容,完成题(1)――(3)核心要点提前看课堂自学我能行(1)、由欧姆定律可得到变形公式R=,这告诉我们只要知道通过某段电阻的和此时加在这段导体两端的,就能计算出电阻。(2)、电流可以用来测量,电压可以用来测量,那么根据上题(1)的分析,通过对和的测量来间接地测出导体的电阻。用这种方法测量电阻叫法,是(选填“直接”、“间接”)测量。(3)多次测量求平均值可以,为了多次测量,需要改变待测电阻两端的,测出对应的,算出在不同电压下待测电阻的阻值,最后求出待测电阻的。2、自学课本P80-P81“实验伏安法测电阻”内容,完成题(4)――(8)(4)分析课本图17.3-1伏安法测电阻电路图,请你说出利用伏安法测量电阻中除待测电阻外,还需要的器材有、、、、、。(5)在用伏安法测电阻的实验中,滑动变阻器的作用是、。(6)按电路图连接实物图时,开关要处于状态。(7)滑动变阻器的滑片一开始要处于位置。(8)电流表、电压表要注意选择适当的,同时要在连接的过程中注意使电流从流入,流出。重点难点全探究探究点1:“伏安法”测电阻(重点)欧姆定律的变形公式R=U/I,提供了一种测量未知电阻的阻值的方法,由公式可知,只要测出导体两端的电压和通过导体的电流,即可以算出导体的电阻,这种测量方法叫做伏安法。伏安法测电阻实验报告实验名称:“伏安法”测电阻实验原理:R=U/I,实验器材:电池组、电压表、电流表、未知电阻、滑动变阻器、开关、导线等。实验电路图:如下图1所示实验数据记录表格:如下右表所示实验分析:电压U/V电流I/A电阻R/Ω电阻平均值/Ω123图1(2)可能出现的故障及现象:A待测电阻开路现象:电压表有示数,接近电源电压,电流表示数几乎为零;B待测电阻短路现象:电压表无示数,电流表示数有示数;C滑动变阻器开路现象:电压表电流表都无示数;D滑动变阻器短路现象:移动滑片时电压表和电流表的示数不变。(3)若测量小灯泡内灯丝的电阻,则会发现灯丝的电阻变化很,引起灯丝电阻变化的原因可能是灯泡亮度不同是,灯丝的温度不同,导致电阻不同。例题:用如图3所示的仪器测电阻R的电阻值。(2)电路中的滑动变阻器对电路起保护作用。因此开关闭合前,其滑片应移到最端(填“左”或“右”);实验过程中,滑动变阻器还有另一个作用是。(3)如果电路中电流表、电压表的读数如图4,电流表的读数为,电压表的读数为。由此可计算出待测电阻的阻值为。解析:(1)滑动变阻器有4个接线柱,选择一上一下串联在电路中.由电源电压判断电压表的量程,电压表与定值电阻并联。(2)伏安法测电阻的实验中,滑动变阻器有两个作用,一是保护电器,二是改变电阻两端的电压,完成多次测量求平均值来减小误差。(3)电压表和电流表读数:首先确定使用的量程,然后确定每一个大格和每一个小格代表的示数。答案:(1)如右图5所示。图3图4图5(2)左(具体情况应该根据连接图确定)改变电阻两端的电压大小和通过电流的大小,从而多次测量取平均值减小误差;(3)0.4A2.4V6Ω点拨:本题考查了滑动变阻器接线柱的选择和作用,电压表量程的选择,电压表和电流表的读数,实物连接图等。在电学实验中属于比较简单的习题。变式训练(1)在“用电压表、电流表测电阻”的实验中,某一次测量时,小华同学观察到接在待测电阻两端电压表的示数如图6所示,则电阻两端的电压为_________V。若此时电流表示数为...
