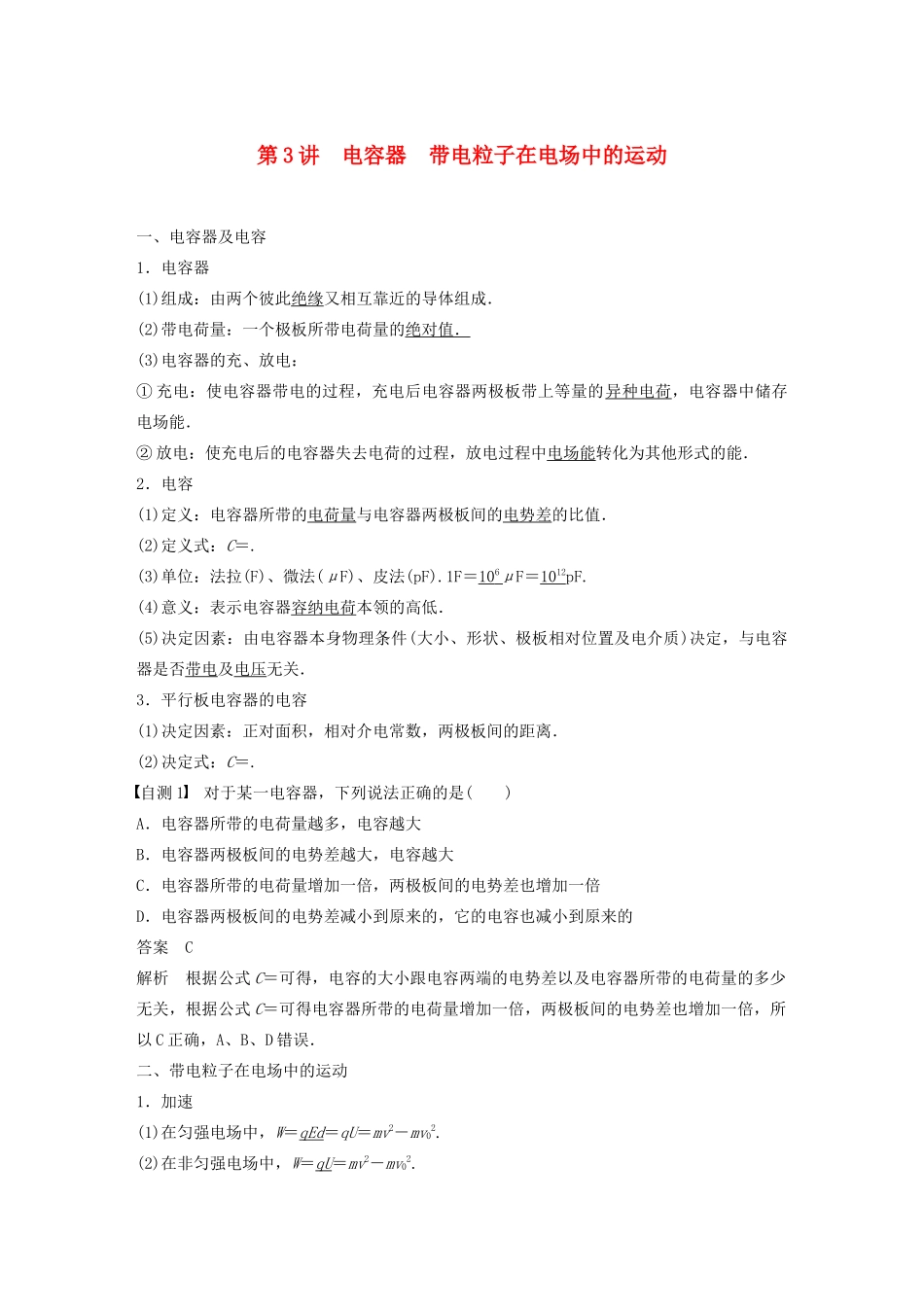

第3讲电容器带电粒子在电场中的运动一、电容器及电容1．电容器(1)组成：由两个彼此绝缘又相互靠近的导体组成．(2)带电荷量：一个极板所带电荷量的绝对值．(3)电容器的充、放电：①充电：使电容器带电的过程，充电后电容器两极板带上等量的异种电荷，电容器中储存电场能．②放电：使充电后的电容器失去电荷的过程，放电过程中电场能转化为其他形式的能．2．电容(1)定义：电容器所带的电荷量与电容器两极板间的电势差的比值．(2)定义式：C＝.(3)单位：法拉(F)、微法(μF)、皮法(pF).1F＝106μF＝1012pF.(4)意义：表示电容器容纳电荷本领的高低．(5)决定因素：由电容器本身物理条件(大小、形状、极板相对位置及电介质)决定，与电容器是否带电及电压无关．3．平行板电容器的电容(1)决定因素：正对面积，相对介电常数，两极板间的距离．(2)决定式：C＝.自测1对于某一电容器，下列说法正确的是()A．电容器所带的电荷量越多，电容越大B．电容器两极板间的电势差越大，电容越大C．电容器所带的电荷量增加一倍，两极板间的电势差也增加一倍D．电容器两极板间的电势差减小到原来的，它的电容也减小到原来的答案C解析根据公式C＝可得，电容的大小跟电容两端的电势差以及电容器所带的电荷量的多少无关，根据公式C＝可得电容器所带的电荷量增加一倍，两极板间的电势差也增加一倍，所以C正确，A、B、D错误．二、带电粒子在电场中的运动1．加速(1)在匀强电场中，W＝qEd＝qU＝mv2－mv02.(2)在非匀强电场中，W＝qU＝mv2－mv02.2．偏转(1)运动情况：如果带电粒子以初速度v0垂直场强方向进入匀强电场中，则带电粒子在电场中做类平抛运动，如图1所示．图1(2)处理方法：将粒子的运动分解为沿初速度方向的匀速直线运动和沿电场力方向的匀加速直线运动．根据运动的合成与分解的知识解决有关问题．(3)基本关系式：运动时间t＝，加速度a＝＝＝，偏转量y＝at2＝，偏转角θ的正切值：tanθ＝＝＝.自测2(2019·安徽安庆市二模)如图2所示，一水平放置的平行板电容器与电源相连，开始时开关闭合．一带电粒子沿两极板中心线方向以一初速度射入，恰好沿中心线①通过电容器．则下列判断正确的是()图2A．粒子带正电B．保持开关闭合，将B板向上平移一定距离，可使粒子沿轨迹②运动C．保持开关闭合，将A板向上平移一定距离，可使粒子仍沿轨迹①运动D．断开开关，将B板向上平移一定距离，可使粒子沿轨迹②运动答案B解析开关闭合时，粒子做匀速直线运动，电场力与重力平衡，A极板和电源正极相连，所以场强方向向下，故粒子带负电，A错误；保持开关闭合，电容器两端电压不变，B板上移，板间距d变小，由公式E＝知场强增大，电场力大于重力，粒子可沿轨迹②运动，故B正确；保持开关闭合，将A板向上平移一定距离，板间距d增大，由公式E＝知场强减小，电场力小于重力，所以粒子向下偏转，故C错误；断开开关，电容器电荷量不变，将B板向上平移一定距离，由公式C＝，C＝，E＝得，E＝，与板间距离无关，故场强不变，所以粒子沿轨迹①运动，故D错误．三、示波管1．示波管的构造①电子枪，②偏转电极，③荧光屏(如图3所示)图32．示波管的工作原理(1)YY′偏转电极上加的是待显示的信号电压，XX′偏转电极上是仪器自身产生的锯齿形电压，叫做扫描电压．(2)观察到的现象①如果在偏转电极XX′和YY′之间都没有加电压，则电子枪射出的电子沿直线运动，打在荧光屏中心，在那里产生一个亮斑．②若所加扫描电压和信号电压的周期相等，就可以在荧光屏上得到待测信号在一个周期内变化的稳定图象．1．实验原理(1)电容器的充电过程图4如图4所示，当开关S接1时，电容器接通电源，在电场力的作用下自由电子从正极板经过电源向负极板移动，正极板因失去电子而带正电，负极板因获得电子而带负电．正、负极板带等量的正、负电荷．电荷在移动的过程中形成电流．在充电开始时电流比较大，以后随着极板上电荷的增多，电流逐渐减小，当电容器两极板间电压等于电源电压时电荷停止移动，电流I＝0.(2)电容器的放电过程如图5所示，当开关S接2时，将电容器的两极板直接用图5导线连接起来，电容器正、负极板上电荷发生中和．在电子移动过程中，形成电流，放电开...
