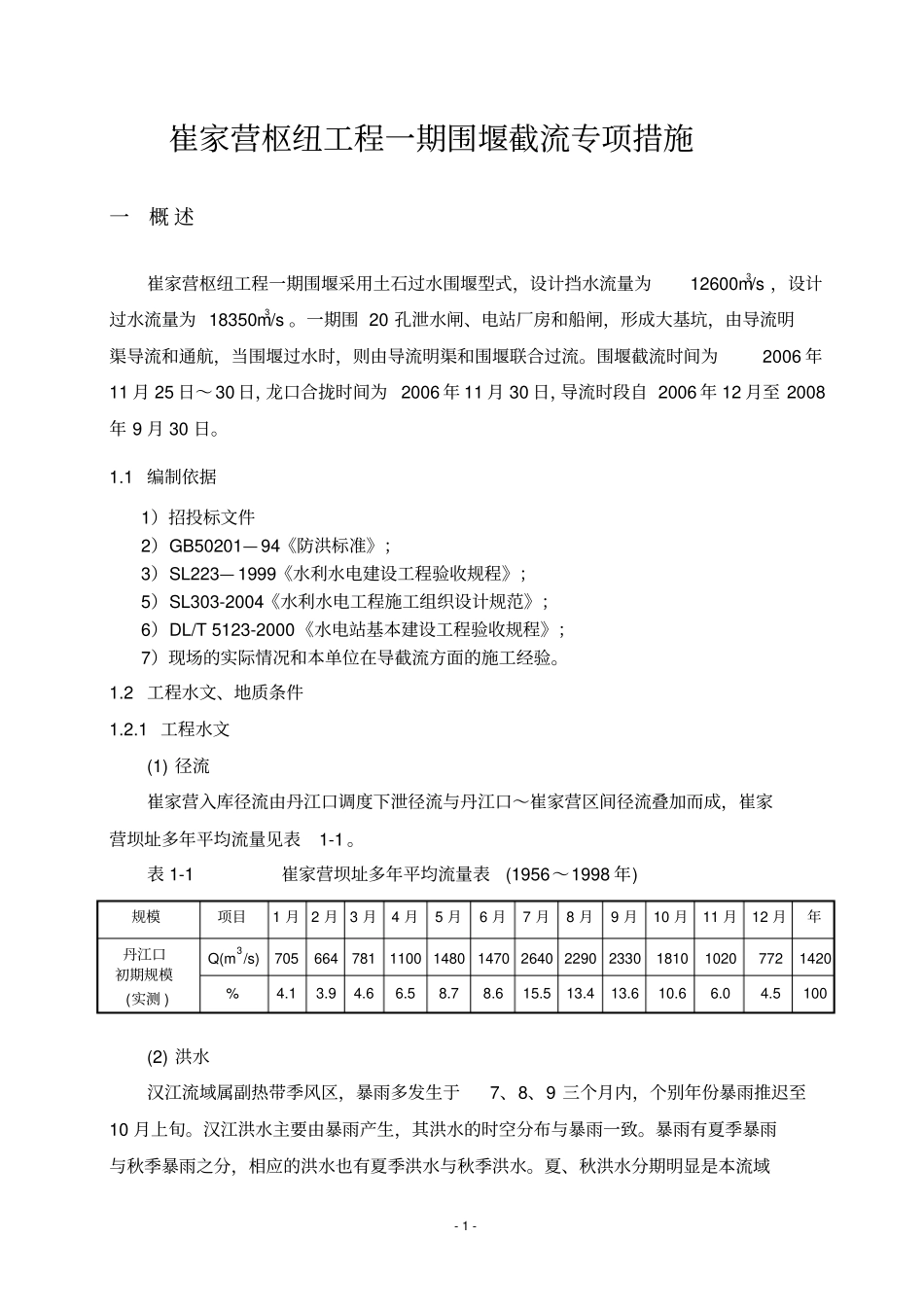

-1-崔家营枢纽工程一期围堰截流专项措施一概述崔家营枢纽工程一期围堰采用土石过水围堰型式，设计挡水流量为12600m3/s，设计过水流量为18350m3/s。一期围20孔泄水闸、电站厂房和船闸，形成大基坑，由导流明渠导流和通航，当围堰过水时，则由导流明渠和围堰联合过流。围堰截流时间为2006年11月25日～30日，龙口合拢时间为2006年11月30日，导流时段自2006年12月至2008年9月30日。1.1编制依据1）招投标文件2）GB50201—94《防洪标准》；3）SL223—1999《水利水电建设工程验收规程》；5）SL303-2004《水利水电工程施工组织设计规范》；6）DL/T5123-2000《水电站基本建设工程验收规程》；7）现场的实际情况和本单位在导截流方面的施工经验。1.2工程水文、地质条件1.2.1工程水文(1)径流崔家营入库径流由丹江口调度下泄径流与丹江口～崔家营区间径流叠加而成，崔家营坝址多年平均流量见表1-1。表1-1崔家营坝址多年平均流量表(1956～1998年)规模项目1月2月3月4月5月6月7月8月9月10月11月12月年丹江口初期规模(实测)Q(m3/s)705664781110014801470264022902330181010207721420%4.13.94.66.58.78.615.513.413.610.66.04.5100(2)洪水汉江流域属副热带季风区，暴雨多发生于7、8、9三个月内，个别年份暴雨推迟至10月上旬。汉江洪水主要由暴雨产生，其洪水的时空分布与暴雨一致。暴雨有夏季暴雨与秋季暴雨之分，相应的洪水也有夏季洪水与秋季洪水。夏、秋洪水分期明显是本流域-2-洪水的最显著特征。在丹江口水库建成后坝址处洪峰有了明显削减。(3)降雨5月～10月降水量占全年的70％～80％，主汛期的7月～10月降水量占全年的50％左右；下游雨季早于上游。根据襄樊气象站1974年—2003年资料统计：多年平均降水量813.8mm，年最大降水量为1700mm(1963年)，暴雨多发生在7、8、9三个月，其中夏季降水量达400mm～450mm。全年降水日为107d～135d。1.2.2地质条件(1)一期上游围堰工程地质条件上游围堰左端位于河心洲，地面高程58.5～61.5m；中部位于河床，地面高程51.0～53.9m；右端位于Ⅱ级阶地，地面高程74～75m。第四系覆盖层左侧河心洲上部属漫滩相冲积层(Q4-2al)：从上至下分别为粉细砂、砂壤土、细～中砂、砂砾石层；下部属Ⅰ级阶地冲积层(Q4-1al)：为砂砾石。河床上部为细～中砂，下部为砂砾石夹砾砂层。右岸Ⅱ级阶地冲积层(Q3al)：上部为粉质粘土，下部为泥质砾石层。基岩白垩-第三系(K-E)为钙质砾岩、泥质砾岩夹泥岩，厚0～25m，分布于河床左侧和河心洲，该地层上部2～3m呈强风化状态，以下多呈弱风化状态。震旦系(Z2d)为白云岩和硅质白云岩夹硅质岩，岩石呈弱风化状态，分布于河床右半部和伏于白垩-第三系之下。(2)一期下游围堰工程地质条件下游围堰左端位于河心洲，地面高程57.7～60.0m；中部位于河床，地面高程50.3～53.8m；右端位于Ⅱ级阶地，地面高程70～72m。第四系覆盖层左侧河心洲上部属漫滩相冲积层(Q4-2al)，从上至下分别为粉细砂、砂壤土、细～中砂、砂砾石层；下部属Ⅰ级阶地冲积层(Q4-1al)：为砂砾石。河床上部为细～中砂，下部为砂砾石层。右岸Ⅱ级阶地冲积层(Q3al)：上部为粉质粘土，下部为泥质砾石层。基岩白垩-第三系(K-E)为钙质砾岩夹泥岩，厚0～9m，分布于河床左侧和河心洲，该地层上部2～3m呈强风化状态，以下多呈弱风化状态。震旦系(Z2d)为绢云母板岩夹硅质白云岩，岩石呈弱风化状态。1.3导流明渠泄流能力一期截流后主要依靠导流明渠分流，导流明渠位于左岸，由其他承包人进行开挖和防护工程。左岸导流明渠单独泄流时，其泄流曲线见表1-2。-3-表1-2导流明渠泄流曲线水位(m)54.8358.0860.0161.9462.5064.50流量(m3/s)470280055001080012600183501.3截流前的形象要求截流时间为11月30日，随着围堰口门的束窄，流速不断增加，围堰进占难度将逐渐增大，为确保一期围堰截流施工的安全和如期完成，我部将截流前80m围堰的进占作为重点进行详细施工组织设计。截流前应该达到的工程形象为：1.11月25日前，下游围堰已提前形成100m的龙口，堰体段已填至58m高程，并已作好堤头保护工作；2.11月15日前，上游围堰左侧裹头施工完成；3.11月10日前，上游龙口段平抛护底施工完成；4.11月25日，上...
