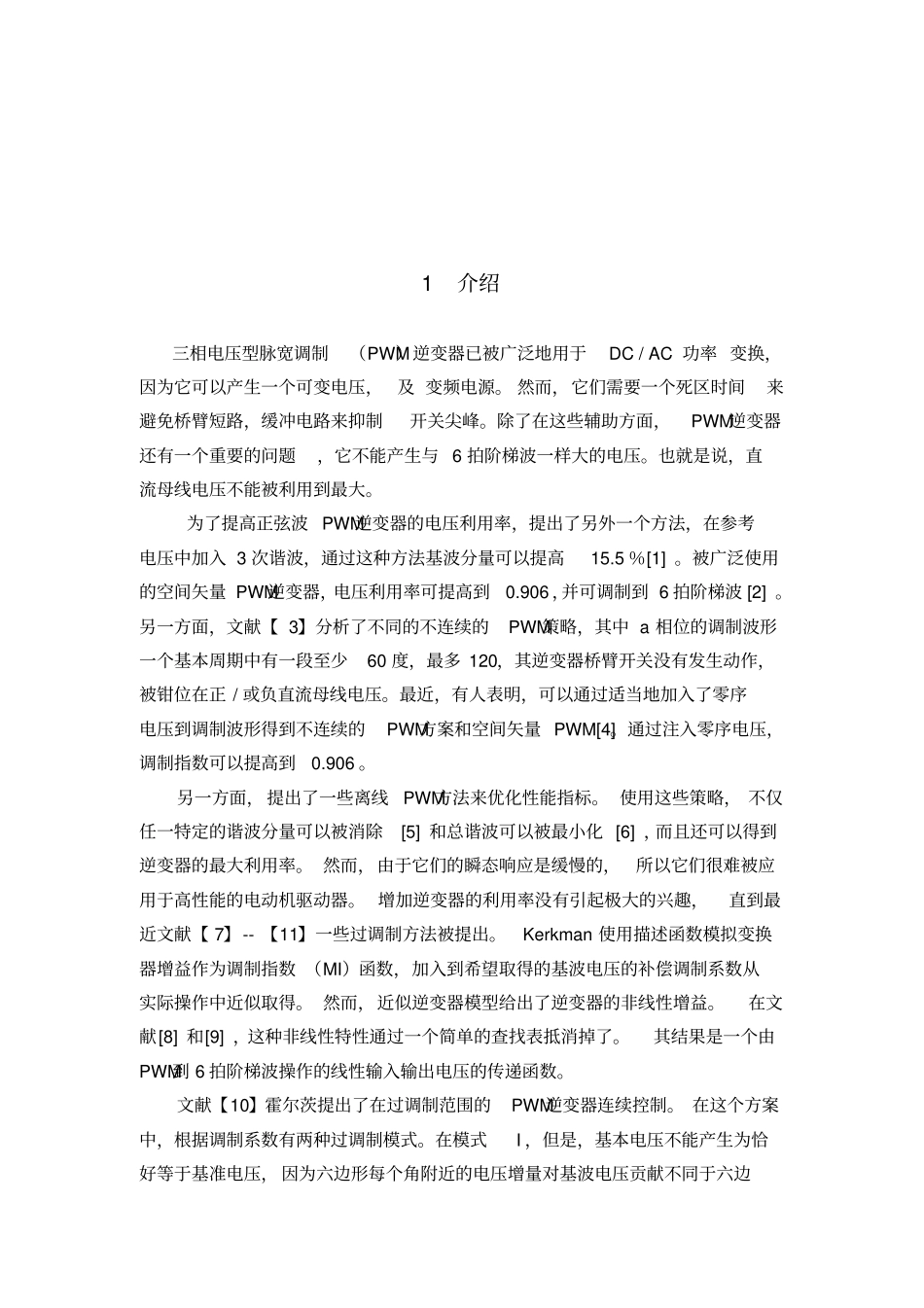

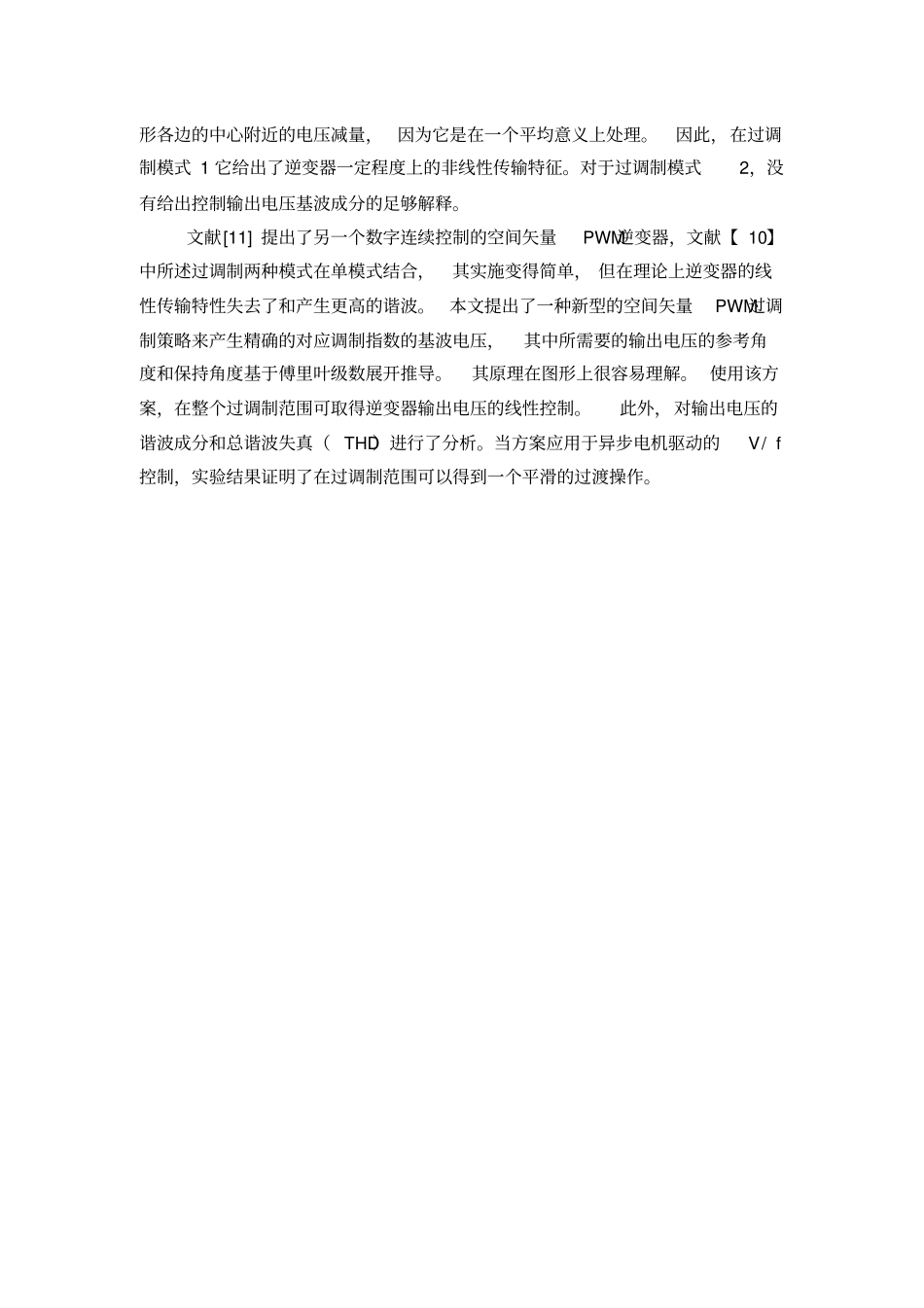

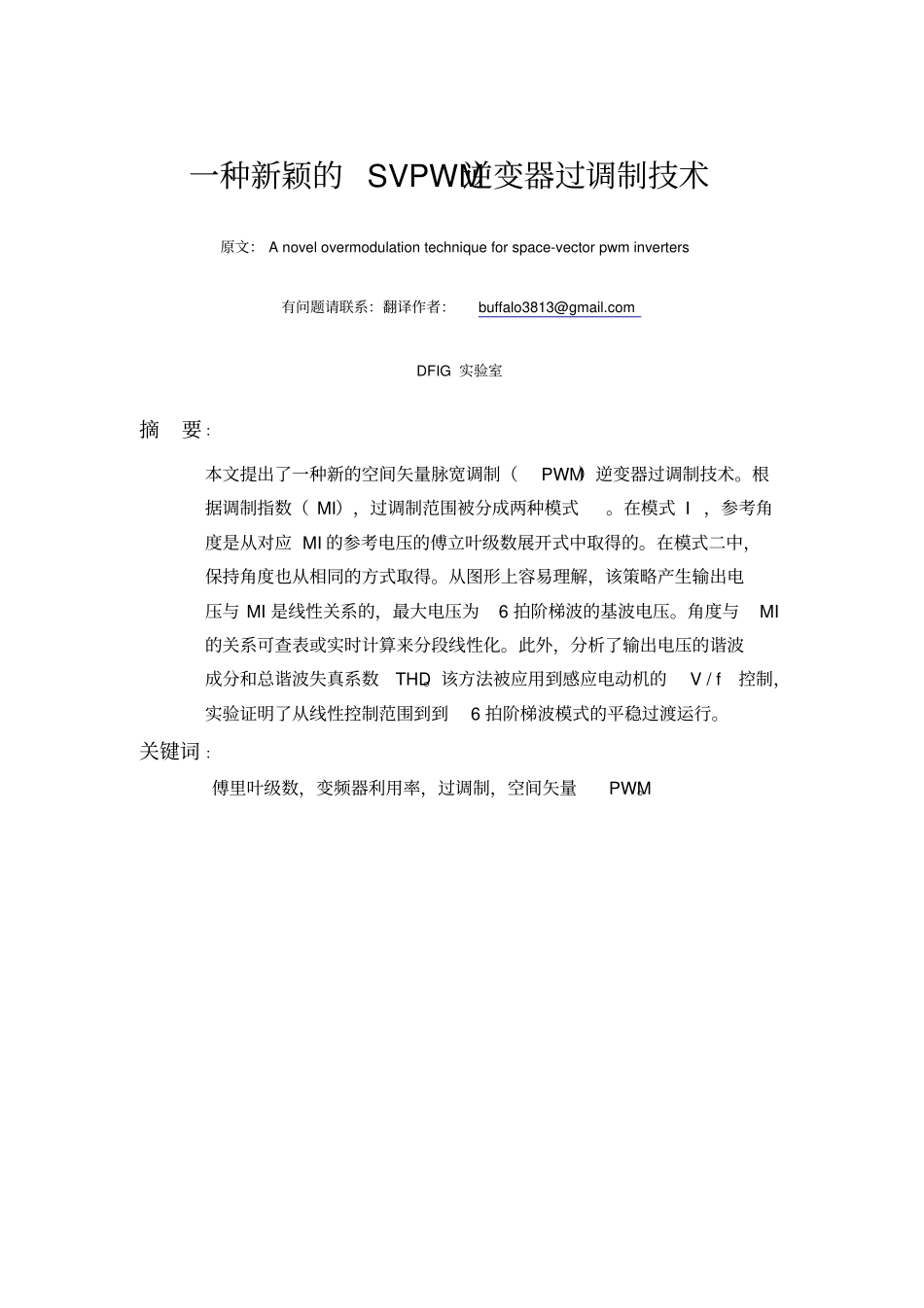

一种新颖的SVPWM逆变器过调制技术原文：Anovelovermodulationtechniqueforspace-vectorpwminverters有问题请联系：翻译作者：buffalo3813@gmail.comDFIG实验室摘要：本文提出了一种新的空间矢量脉宽调制（PWM）逆变器过调制技术。根据调制指数（MI），过调制范围被分成两种模式。在模式I，参考角度是从对应MI的参考电压的傅立叶级数展开式中取得的。在模式二中，保持角度也从相同的方式取得。从图形上容易理解，该策略产生输出电压与MI是线性关系的，最大电压为6拍阶梯波的基波电压。角度与MI的关系可查表或实时计算来分段线性化。此外，分析了输出电压的谐波成分和总谐波失真系数THD。该方法被应用到感应电动机的V/f控制，实验证明了从线性控制范围到到6拍阶梯波模式的平稳过渡运行。关键词：傅里叶级数，变频器利用率，过调制，空间矢量PWM。1介绍三相电压型脉宽调制（PWM）逆变器已被广泛地用于DC/AC功率变换，因为它可以产生一个可变电压，及变频电源。然而，它们需要一个死区时间来避免桥臂短路，缓冲电路来抑制开关尖峰。除了在这些辅助方面，PWM逆变器还有一个重要的问题，它不能产生与6拍阶梯波一样大的电压。也就是说，直流母线电压不能被利用到最大。为了提高正弦波PWM逆变器的电压利用率，提出了另外一个方法，在参考电压中加入3次谐波，通过这种方法基波分量可以提高15.5％[1]。被广泛使用的空间矢量PWM逆变器，电压利用率可提高到0.906，并可调制到6拍阶梯波[2]。另一方面，文献【3】分析了不同的不连续的PWM策略，其中a相位的调制波形一个基本周期中有一段至少60度，最多120，其逆变器桥臂开关没有发生动作，被钳位在正/或负直流母线电压。最近，有人表明，可以通过适当地加入了零序电压到调制波形得到不连续的PWM方案和空间矢量PWM[4]。通过注入零序电压，调制指数可以提高到0.906。另一方面，提出了一些离线PWM方法来优化性能指标。使用这些策略，不仅任一特定的谐波分量可以被消除[5]和总谐波可以被最小化[6]，而且还可以得到逆变器的最大利用率。然而，由于它们的瞬态响应是缓慢的，所以它们很难被应用于高性能的电动机驱动器。增加逆变器的利用率没有引起极大的兴趣，直到最近文献【7】--【11】一些过调制方法被提出。Kerkman使用描述函数模拟变换器增益作为调制指数（MI）函数，加入到希望取得的基波电压的补偿调制系数从实际操作中近似取得。然而，近似逆变器模型给出了逆变器的非线性增益。在文献[8]和[9]，这种非线性特性通过一个简单的查找表抵消掉了。其结果是一个由PWM到6拍阶梯波操作的线性输入输出电压的传递函数。文献【10】霍尔茨提出了在过调制范围的PWM逆变器连续控制。在这个方案中，根据调制系数有两种过调制模式。在模式I，但是，基本电压不能产生为恰好等于基准电压，因为六边形每个角附近的电压增量对基波电压贡献不同于六边形各边的中心附近的电压减量，因为它是在一个平均意义上处理。因此，在过调制模式1它给出了逆变器一定程度上的非线性传输特征。对于过调制模式2，没有给出控制输出电压基波成分的足够解释。文献[11]提出了另一个数字连续控制的空间矢量PWM逆变器，文献【10】中所述过调制两种模式在单模式结合，其实施变得简单，但在理论上逆变器的线性传输特性失去了和产生更高的谐波。本文提出了一种新型的空间矢量PWM过调制策略来产生精确的对应调制指数的基波电压，其中所需要的输出电压的参考角度和保持角度基于傅里叶级数展开推导。其原理在图形上很容易理解。使用该方案，在整个过调制范围可取得逆变器输出电压的线性控制。此外，对输出电压的谐波成分和总谐波失真（THD）进行了分析。当方案应用于异步电机驱动的V/f控制，实验结果证明了在过调制范围可以得到一个平滑的过渡操作。2一种新颖的过调制策略在本节中，一个新颖的空间矢量PWM的过调制策略是从三相基准电压的波形的傅里叶级数展开式而得到所需的基波电压中得到的。简单的分析，死区时间的影响忽略不计。用于PWM逆变器的调制指数在此定义为：（1）其中，V*是相电压基准和Vdc为逆变器输入直流侧电压。根据调制指数，PWM范围被划分成三个区域，如下所示。A.线性调制（0=<...
