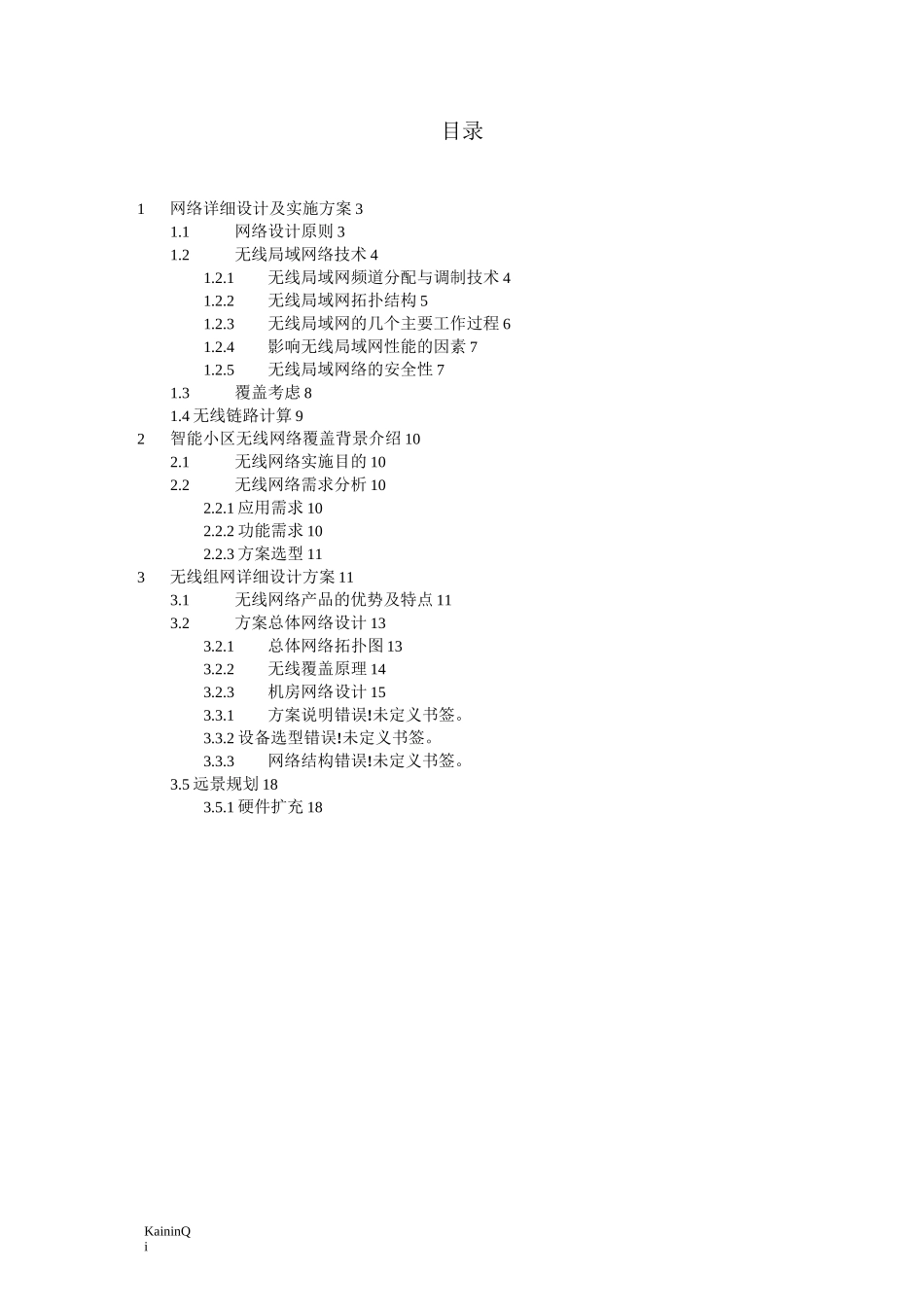

KaininQi智能办公无线局域网组网技术方案书上海宜悦网络科技有限公司KaininQi目录1网络详细设计及实施方案31.1网络设计原则31.2无线局域网络技术41.2.1无线局域网频道分配与调制技术41.2.2无线局域网拓扑结构51.2.3无线局域网的几个主要工作过程61.2.4影响无线局域网性能的因素71.2.5无线局域网络的安全性71.3覆盖考虑81.4无线链路计算92智能小区无线网络覆盖背景介绍102.1无线网络实施目的102.2无线网络需求分析102.2.1应用需求102.2.2功能需求102.2.3方案选型113无线组网详细设计方案113.1无线网络产品的优势及特点113.2方案总体网络设计133.2.1总体网络拓扑图133.2.2无线覆盖原理143.2.3机房网络设计153.3.1方案说明错误!未定义书签。3.3.2设备选型错误!未定义书签。3.3.3网络结构错误!未定义书签。3.5远景规划183.5.1硬件扩充18KaininQi随着通信事业的高速发展，无线数据通信已逐渐成为一种重要的通信方式。无线数据通信不仅可以作为有线数据通信的补充及延伸，而且还可以与有线网络环境互为备份。在某种特殊环境下，无线通信是主要的甚至唯一的可行的通信方式。从通信方式上考虑，多元化通信方式是现代化网络通信的重要特征。1网络详细设计及实施方案1.1网络设计原则依照802.11无线局域网的国际规范和国家无线电管理委员会的标准，在进行实际的网络设计时，我们会遵循下列原则。一〉先进性原则采用先进的设计思想，选用先进的网络设备，使网络在今后一定时期内保持技术上的先进性。二〉开放性原则网络设计及网络设备选型遵从国际标准及工业标准，使网络具有开放性和兼容性。三〉可伸展性原则网络设计在充分考虑当前情况的同时，必须考虑到今后较长时期内业务发展的需要，留有充分的升级和扩充的可能性。四〉安全性原则网络系统的设计必须贯彻安全性原则，以防止来自网络内部和外部的各种破坏。五〉可靠性原则网络系统的设计必须贯彻可靠性原则，使网络系统具有很高的可用性。六〉可管理性原则网络系统应具有良好的可管理性，使得网络管理人员能方便及时地掌握诸如网络拓扑结构、网络性能统计、网络故障等信息，能简便地对网络进行配置和调整，确保网络工作在良好状态。KaininQi1.2无线局域网络技术无线局域网频道分配与调制技术无线局域网采用电磁波（RF）作为载体传送数据信息。对电磁波的使用分两种常见模式：窄带和扩频。窄带技术以微波为主，适用于长距离点到点的应用，可以达到30公里。由于它采用的频道较宽以及定向信号天线，因此其最大带宽可达10Mbps,但受环境干扰较大。无线局域网采用无线扩频（spreadspectrum）技术，也称SST，早期由军事部门研发，确保安全可靠的军事通讯。常见的扩频技术包括两种：调频扩频（FHSS）和直序扩频（DSSS），它们工作在2.424835GHz。调频技术将835MHz的频带划分成79个子频道，每个频道带宽为1MHz。信号传输时在79个子频道间跳变，因此传输方与接受方必须同步，获得相同的条变格式，否则，接受方无法恢复正确的信息。调频过程中如果遇到某个频道存在干扰，将绕过该频道。受跳变的时间间隔和重传数据包的影响，调频技术的典型带宽限制为2-3Mbps。无线个人网采用的蓝牙技术就是采用调频技术，该技术提供非对称数据传输，一个方向速率为720Kbps，另一个方向速率仅为57Kbps。蓝牙技术也可以传送3路双向64Kbps的话音。直序扩频技术是无线局域网802.11b采用的技术，将83.5MHz的频带划分成14（中国）个子频道，每个频道带宽为22MHz。直序扩频技术用一个冗余的位格式来表示一个数据位,这个冗余的位格式称为chip，因此它可以抗拒窄带和宽带噪音的干扰，提供更高的传输速率。直序扩频技术采用采用DBPSK和DQPSK调制技术，提供的最高带宽为11Mbps，并且可以根据环境因素的限制自动降速至5.5Mbps，2Mbps，1Mbps。14个子频道分配如下图：2.^17^4272J372.4472.^572J67口24^22屛旳卫崩2S4S3241B22.47?.24B4在多个频道同时工作的情况下，为保证频道之间不相互干扰，标准要求两个频道的中KaininQi频间隔不能低于25MHz。因此从上图可以看出，在一个蜂窝区内，直序扩频技术最多可以提供3个不重叠的频道同时工作，提供高达33Mbps的吞吐量。无线局域网拓扑结构...
