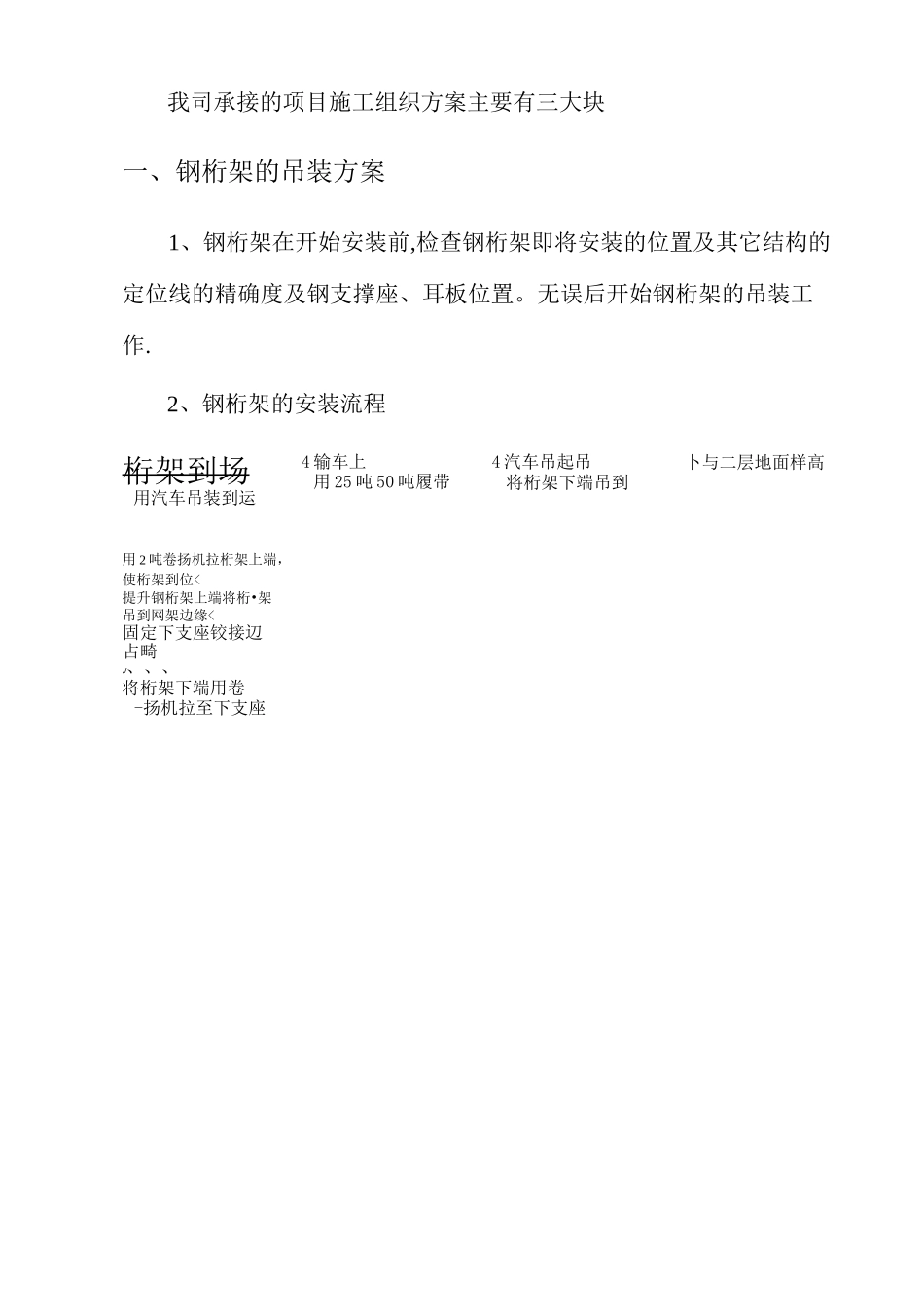

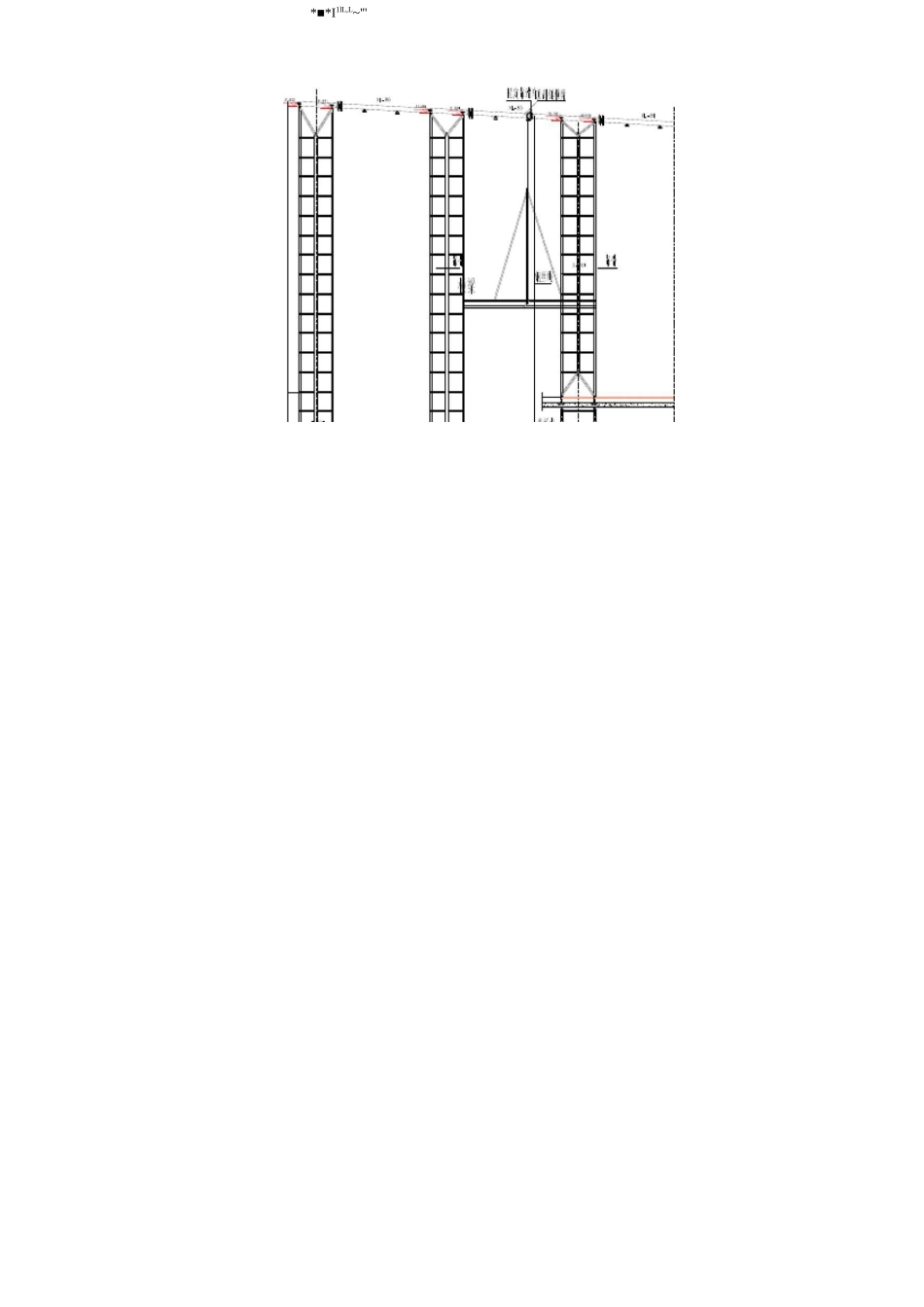

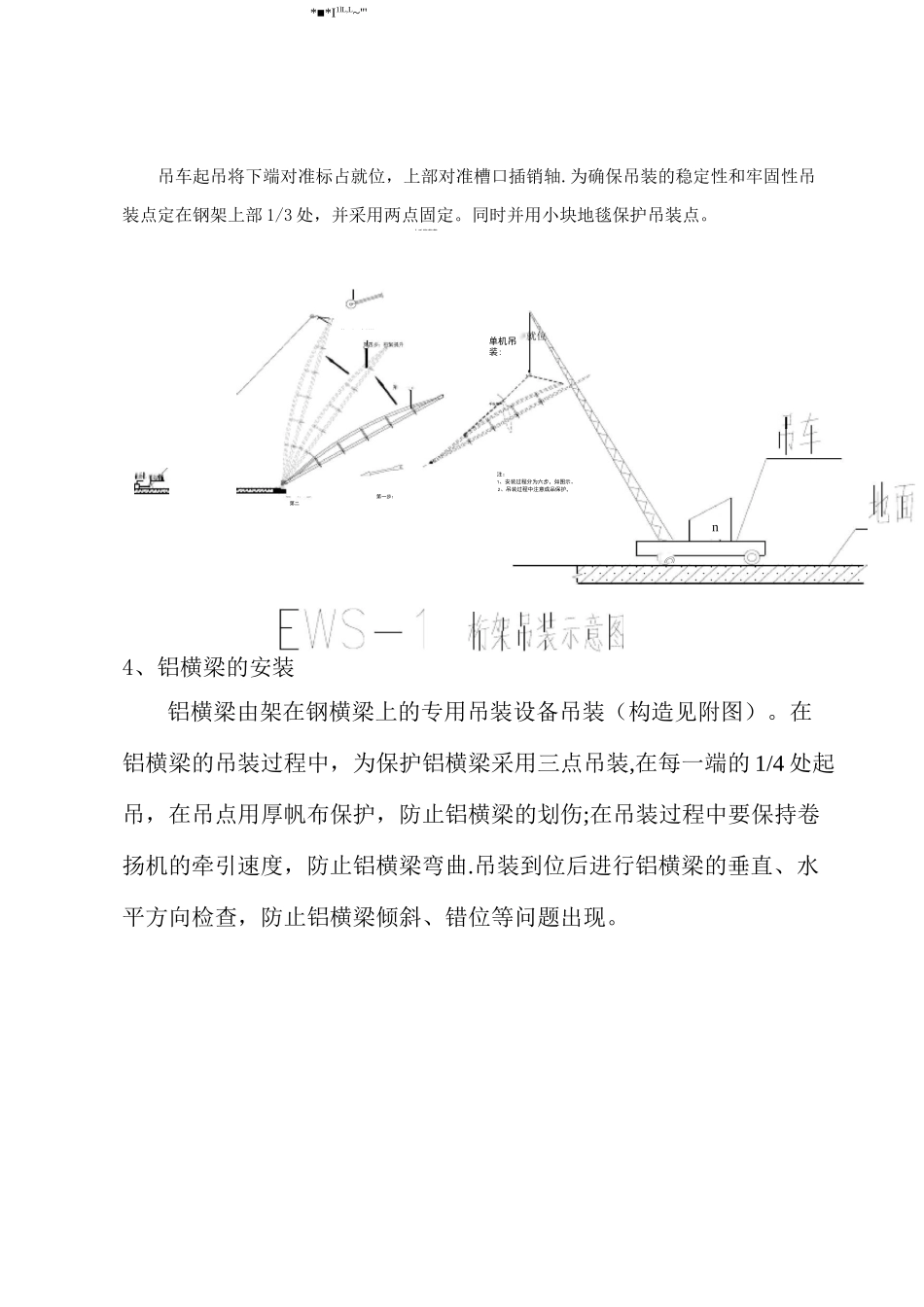

我司承接的项目施工组织方案主要有三大块一、钢桁架的吊装方案1、钢桁架在开始安装前,检查钢桁架即将安装的位置及其它结构的定位线的精确度及钢支撑座、耳板位置。无误后开始钢桁架的吊装工作.2、钢桁架的安装流程桁架到场用汽车吊装到运4输车上用25吨50吨履带4汽车吊起吊将桁架下端吊到卜与二层地面样高用2吨卷扬机拉桁架上端，使桁架到位<提升钢桁架上端将桁•架吊到网架边缘<固定下支座铰接辺占畸J、、、将桁架下端用卷-扬机拉至下支座*■*I1lL,L~'''吊车起吊将下端对准标占就位，上部对准槽口插销轴.为确保吊装的稳定性和牢固性吊装点定在钢架上部1/3处，并采用两点固定。同时并用小块地毯保护吊装点。4、铝横梁的安装铝横梁由架在钢横梁上的专用吊装设备吊装（构造见附图）。在铝横梁的吊装过程中，为保护铝横梁采用三点吊装,在每一端的1/4处起吊，在吊点用厚帆布保护，防止铝横梁的划伤;在吊装过程中要保持卷扬机的牵引速度，防止铝横梁弯曲.吊装到位后进行铝横梁的垂直、水平方向检查，防止铝横梁倾斜、错位等问题出现。第五步：牵引就In◎I手拉葫芦y注：1、安装过程分为六步，如图示。2、吊装过程中注意成品保护，第二第一步：单机吊装:*■*I1lL,L~'''横梁吊装设备铝横梁定位检查无误后,进行铝横梁与钢横梁的焊接，在焊接中先根据铝横梁上的安装节点确定下部节点板在钢横梁上的定位。4、玻璃的安装1、玻璃的吊装玻璃最大重量为450kg，选用功率为1000瓦的卷扬机，传动机构与卷扬机连成一体，配重1000kg，可保证卷扬机的稳定，缆绳选用©16的钢丝绳吊装。玻璃到位后，由工人拉进工作面进行后续工作。在整个过程中注意不要将玻璃放在脚手架上，防止脚手架弯曲变形，发生安全事故。在玻璃的吊装中，为了更好的保护玻璃，我司米用两根承重为1吨的吊装带吊装玻璃，吊点在距玻璃两端1/5边长的位置，在玻璃的中间用一根吊装带固定两根吊带,防止吊带沿玻璃边缘滑动。二、EWS—2、3系统的施工方案包括玻璃幕墙、铝合金百叶窗、铝合金百叶门、不锈钢地弹簧门等系统。1、EWS-2型组合式玻璃幕墙系统安装程序测量放线一结构检查一角钢连接件安装一竖龙骨安装一横龙骨的安装一铝合金扣盖安装一玻璃安装一铝合金封盖安装一铝合金百叶安装M6*33AH」令fl1屮1上部节点细部胖12rrrit-HHLT7怕：池50mrifll4t!厂eIM-科4Q.C-1zrIN*州―■<■-'0；uSIHEHR■0ll-Ut3；J'l.fi下部节点构造2、EWS-3系统的施工工艺EWS—3型组合式铝板幕墙系统安装程序测量放线一预埋件检查及处理一连接件的安装一钢立柱安装一铝龙骨安装f防火层的安装f保温层安装f面材安装f铝合金扣盖安装节点安装示意图
