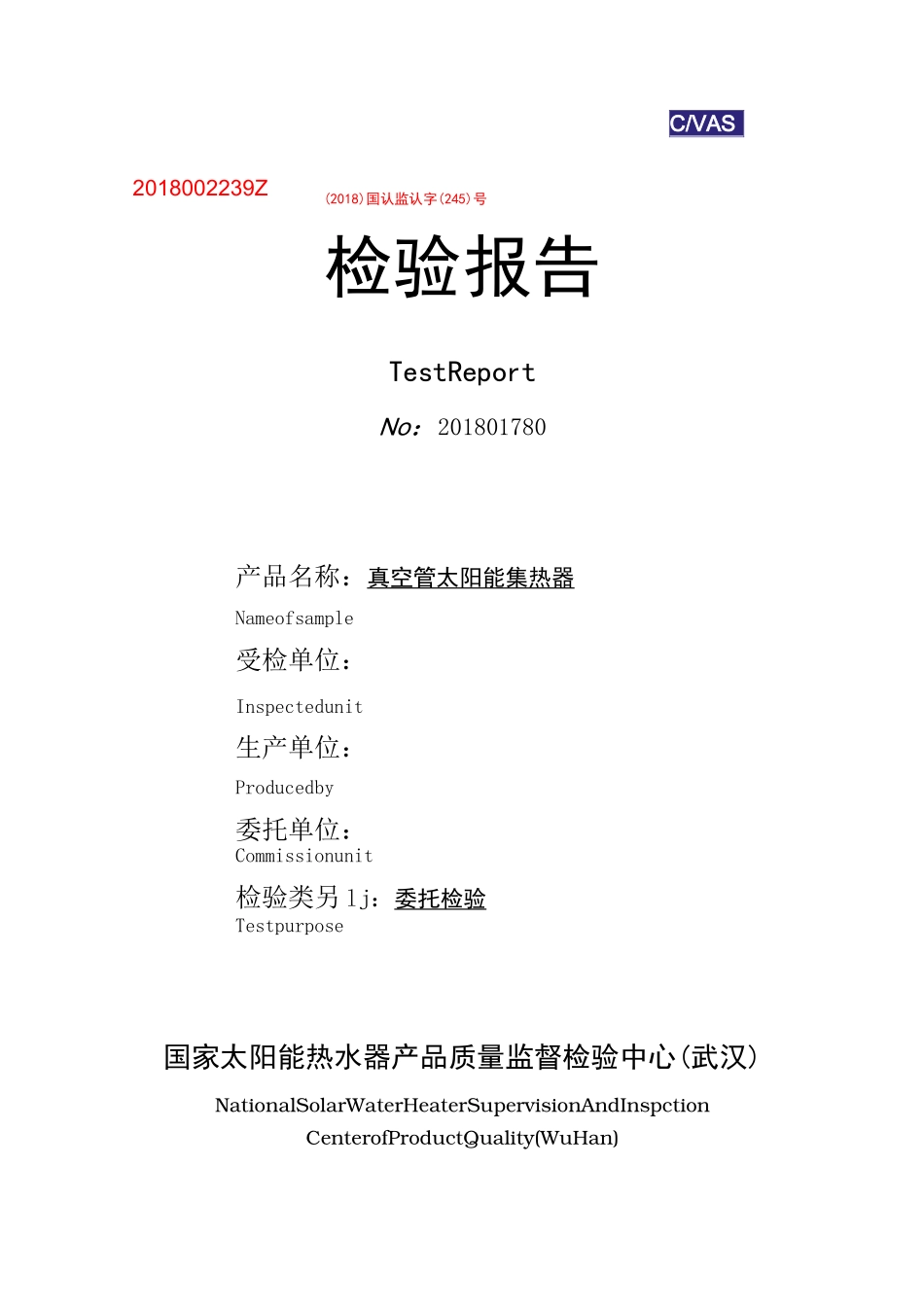

检验报告TestReportNo：201801780产品名称：真空管太阳能集热器Nameofsample受检单位：Inspectedunit生产单位：Producedby委托单位：Commissionunit检验类另lj：委托检验Testpurpose国家太阳能热水器产品质量监督检验中心(武汉)NationalSolarWaterHeaterSupervisionAndInspctionCenterofProductQuality(WuHan)2018002239ZC/VAS(2018)国认监认字(245)号国家太阳能热水器产品质量监督检验中心（武汉）检验报告产品名称全玻璃真空管太阳能集热管商标百度文库规格型号甲58*1800生产日期/批号2018.01.15委托单位名称及联系电话太阳能有限公司委托单位地址生产单位名称及联系电话任务来源检（协）字2018年0026048-3号送样日期2018-01-15送样人员百度文库样品到达日期2018-01-15样品数量1台抽样基数—检杳封样人员—样品等级合格品样品/抽样单编号0026048-3样品状态完好检验依据GB/T6424-2007检验项目外观、耐压、刚度、强度、闷晒、空晒、外热冲击、内热冲击、耐冻、淋雨、室外稳态效率、压力降落、耐撞击、涂层太阳吸收比、透明盖板投射比检验结论该样品按GB/T6424-2007检验，单项结论见续页。（检验专用章）签发日期：2018年04月01日备注样品自编号：19170-1。No：201801780共5页第1页批准:审核:主检:国家太阳能热水器产品质量监督检验中心（武汉）检验报告（续页）No：201801780共5页第2页序号检验项目名称标准要求（单位）样品号实测值（单位）单项结论1材料检杳1.1结石玻璃管上下不大于1mm的结石不得密集，即10mmX10mm范围内不得多于一个，整支管子上不得多于5个，结石周围不得有裂纹，大于1mm的结石不允许存在。19170-1未发现样品上有结石存在。合格1.2节瘤玻璃管上不大于1.5mm的节瘤不得密集，即10mmX10mm范围内不得多于2个；整支管子上不大于2.5mm的节瘤不得多于5个，大于2.5mm的节瘤不允许存在。19170-1未发现样品上有结石存在。合格1.3太阳能吸收比太阳选择性吸收涂层的太阳吸收比a>0.86（AM1.5）。19170-1a=0.93(AM1.5)。合格1.4太阳透射比玻璃管太阳透射比r>0.89（AM1.5）。19170-1r=0.92(AM1.5)。合格1.5半球发射比太阳选择性吸收涂层的半球发射比£<0.080（809h±59）19170-1^=0.062(809)合格国家太阳能热水器产品质量监督检验中心（武汉）检验报告（续页）国家太阳能热水器产品质量监督检验中心（武汉）检验报告（续页）No：201801780共5页第3页序号检验项目名称标准要求（单位）样品号实测值（单位）单项结论2空晒性能参数太阳福照度GA800W/m2,环境温度8°C=tM30°C,全a玻璃真空管太阳集热管以空气为传热工质，空晒温度t,a空晒性能参数Y=（t-t）/G,saYAl90m2.°C/KW。19170-1Y=265m2.°C/KW合格3闷晒太阳辐照量罩玻璃管外径为58mm,太阳福照度G>800W/m2,环境温度8°C=tM30°C,a全玻璃真空太阳集热管以水为传热工质，初始温度不低于环境温度，闷晒至水温升高35C所需的太阳辐照量H<3.7MJ/m2o19170-1H=3.7MJ/m2合格4平均热损系数全玻璃真空管太阳集热管的平均热损系数ULT
