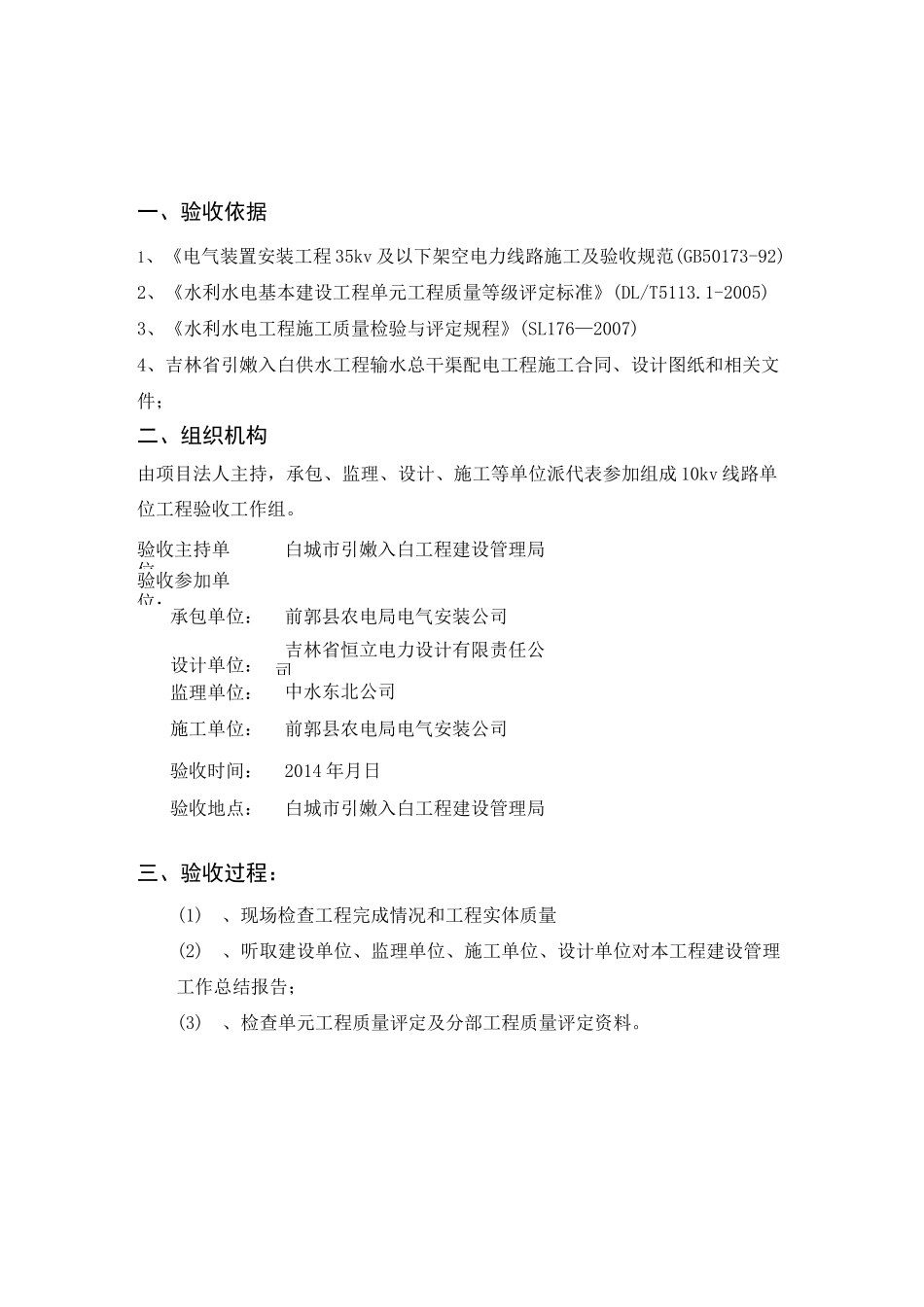

吉林省引嫩入白供水工程输水总干渠配电工程单位工程验收鉴定书单位工程名称：吉林省引嫩入白供水工程输水总干渠配电工程验收组2014年月日一、验收依据1、《电气装置安装工程35kv及以下架空电力线路施工及验收规范(GB50173-92)2、《水利水电基本建设工程单元工程质量等级评定标准》(DL/T5113.1-2005)3、《水利水电工程施工质量检验与评定规程》(SL176—2007)4、吉林省引嫩入白供水工程输水总干渠配电工程施工合同、设计图纸和相关文件；二、组织机构由项目法人主持，承包、监理、设计、施工等单位派代表参加组成10kv线路单位工程验收工作组。验收主持单位：白城市引嫩入白工程建设管理局验收参加单位：承包单位：前郭县农电局电气安装公司设计单位：吉林省恒立电力设计有限责任公司监理单位：中水东北公司施工单位：前郭县农电局电气安装公司验收时间：2014年月日验收地点：白城市引嫩入白工程建设管理局三、验收过程：(1)、现场检查工程完成情况和工程实体质量(2)、听取建设单位、监理单位、施工单位、设计单位对本工程建设管理工作总结报告；(3)、检查单元工程质量评定及分部工程质量评定资料。验收范围和内容一、10kv线路分部工程开工和完工日期10kv线路分部工程由12条线路组成：1、1+267分水闸线路。于2011年11月14日正式开工，到2011年12月30日完工。2、2+560分水闸线路。于2011年11月15日正式开工，到2011年12月31日完工3、5+930分水闸线路。于2011年11月16日正式开工，到2012年1月1日完工4、9+940（9+921）分水闸线路。于2011年11月17日正式开工，到2012年1月2日完工.5、16+840进水闸线路。于2011年11月18日正式开工，到2012年1月3日完工6、20+450进水闸线路。于2011年11月19日正式开工，到2012年1月4日完工。7、24+411节制闸线路。于2011年11月20日正式开工，到2012年1月5日完工。8、34+850节制闸线路。于2011年11月21日正式开工，到2012年1月6日完工.9、39+307节制闸线路。于2011年11月22日正式开工，到2012年1月7日完工10、45+950节制闸线路。于2011年11月23日正式开工，到2012年1月8日完工11、48+850节制闸线路。于2011年11月24日正式开工，到2012年1月9日完工12、特立桥分水闸线路。于2011年11月25日正式开工，到2012年1月10日完工二、10kv线路分部工程建设范围和内容：（一）建设范围10kv线路工程分部工程分为12条线路及变压器台区：1、1+267分水闸线路。30KVA变台一座。2、2+560分水闸线路。30KVA变台一座。3、5+930分水闸线路。30KVA变台一座。4、9+940（9+921）分水闸线路。30KVA变台一座。5、16+840进水闸线路。30KVA变台一座。6、20+450进水闸线路。30KVA变台一座。7、24+411节制闸线路。30KVA变台一座。8、34+850节制闸线路。30KVA变台一座。9、39+307节制闸线路。30KVA变台二座。10、45+950节制闸线路。30KVA变台一座。11、48+850节制闸线路。30KVA变台二座。12、特立桥分水闸线路。30KVA变台一座。（二）建设顺序和内容原材料采购报验、电杆基坑开挖及基础埋设、电杆组立与绝缘子安装、拉线安装、导线架设、10kv电缆敷设及变压器台区及低压配电安装、接地工程。三、施工过程及完成的主要工程量1、10kv线路施工过程（1）施工复测施工前复测线路直线、转角桩位、水平度数、档距、塔位高程、塔腿之间高差等，其结果与线路平断图、塔位明细表、杆塔及基础明细表相同后才能开挖。（2）原材料检查架空电力线路使用的线材，架设前进行外观检查，无松股、交叉、折叠、断裂及破损等缺陷，无严重腐蚀现象，钢绞线、镀锌线表面镀锌层良好，无锈蚀，绝缘线表面平整、光滑、色泽均匀，绝缘层厚度符合规定，绝缘线的绝缘层挤包紧密，且易剥离，绝缘线端部有密封措施。由黑色金属制造的附件和紧固件，除地脚螺栓外，均采用热浸镀锌制品。各种连接螺栓有防松装置，防松装置弹力适宜，厚度符合规定。金属附件及螺栓表面无裂纹、砂眼、锌皮剥落及锈蚀等现象。绝缘子瓷件与铁件组合无歪斜现象，且结合紧密，铁件镀锌良好，瓷釉光滑，无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷。环形钢筋混凝土电杆和预应力凝土电杆制造质量符合现行国家标准《环形钢筋混凝土电杆》的规定，...
