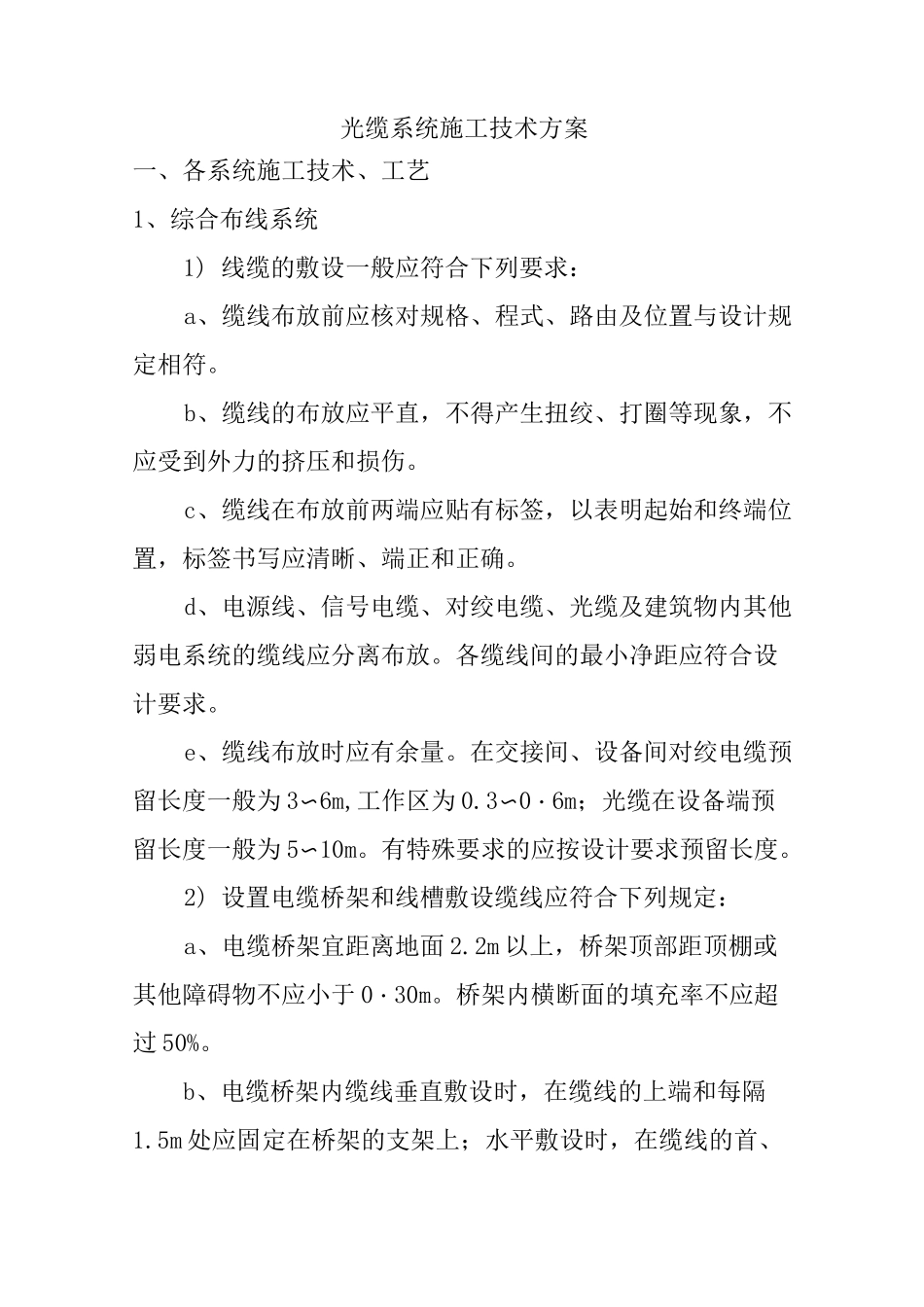

光缆系统施工技术方案一、各系统施工技术、工艺1、综合布线系统1)线缆的敷设一般应符合下列要求：a、缆线布放前应核对规格、程式、路由及位置与设计规定相符。b、缆线的布放应平直，不得产生扭绞、打圈等现象，不应受到外力的挤压和损伤。c、缆线在布放前两端应贴有标签，以表明起始和终端位置，标签书写应清晰、端正和正确。d、电源线、信号电缆、对绞电缆、光缆及建筑物内其他弱电系统的缆线应分离布放。各缆线间的最小净距应符合设计要求。e、缆线布放时应有余量。在交接间、设备间对绞电缆预留长度一般为3〜6m,工作区为0.3〜0・6m；光缆在设备端预留长度一般为5〜10m。有特殊要求的应按设计要求预留长度。2)设置电缆桥架和线槽敷设缆线应符合下列规定：a、电缆桥架宜距离地面2.2m以上，桥架顶部距顶棚或其他障碍物不应小于0・30m。桥架内横断面的填充率不应超过50%。b、电缆桥架内缆线垂直敷设时，在缆线的上端和每隔1.5m处应固定在桥架的支架上；水平敷设时，在缆线的首、尾转弯及每隔3〜5m处进行固定。c、在水平、垂直桥架和垂直线槽中敷设缆线时，应对缆线进行绑扎。4对对绞电缆以24根为束、25对或以上主干对绞电缆、光缆及其其他信号电缆应根据缆线的类型、缆径、缆线芯数分束绑扎。绑扎间距不宜大于1・5m,扣间距应均匀，松紧合适。缆线的终端施工处理方法：1)缆线终端的一般要求：a、缆线在终端前，必须检查标签颜色和数字含义，并按顺序终端。b、缆线中间不得产生接头现象。c、缆线终端处必须卡接牢固，接触良好。d、缆线终端应符合设计和厂家安装手册要求。e、对绞电缆与插接件连接应认准线号、线位色标，不得颠倒和错接。2)对绞电缆芯线终端应符合下列要求：a、终端时每对对绞线应尽量保持扭绞状态，非扭绞长度对于六类线不应大于10mm，超五类线不大于13mm。b、剥除护套均不得刮伤绝缘层，应使用专用工具剥除。C、屏蔽对绞电缆的屏蔽层与接插件终端处屏蔽罩可靠接触，缆线屏蔽层应与接插件屏蔽罩360°圆周接触，接触长度不宜小于10mm。3）光缆芯线终端应符合下列要求：a、采用光纤连接盒对光缆芯线接续、保护，光纤连接盒可为固定和抽屉二种方式。在连接盒中光纤应能得到足够的弯曲半径。b、光纤融接或机械接续处应加保护和固定，使用连接器以便于光纤的跳接。c、连接盒面板应有标志。d、跳线软纤的活动连接器在插入适配器之前应进行清洁，所插位置符合设计要求。2、计算机网络系统主要施工方法、技术措施1）安装环境的检查a、网络机房、配线间的安装要求土建及装修完毕；b、机房的温湿度、光照度、通风等条件要满足设备安装要求；2）设备的检查a、备外形完整，内外表面漆层完好；b、设备单个通电检查，无异常情况；C、小范围内控制系统通电联合检查，各个设备无异常情况。3）线缆的检查a、线缆的布放是否符合设计要求；b、线缆的通断检查；c、线缆的短路检查；d、线缆接地检查；e、线缆的标识应正确；4）所有勘察内容均应作详细记录。5）设备安装区域要求土建及装修完毕，并具备必要的保安措施。6）设备的安装要求a、交换机服务器设备的安装b、在机房选择合适位置摆放设备机柜，机柜应并排布置。c、机柜侧面与墙、机柜背面与墙的净距800mm或以上。d、机柜设备固定安装不松动，设备之间应留适当间隔以通风散热。e、机柜设备间连接线应牢固连接到相应接线端子，各线缆标识清楚正确，绑扎条理。f、系统调试。3、机房工程1）吊顶用的轻钢龙骨及配件必须采用设计指定产品2）吊杆必须采用可进行高度调节的螺杆，吊杆距主龙骨端部距离不超过100mm，吊杆间距不大于1200mm，吊点按设计图要求布置，吊杆于楼板的固定采用①8金属膨胀螺丝与30X30X4角铁固定，吊杆采用①6的圆钢；3）主龙骨吊杆间距不大于1200mm，主龙骨离墙边距离不超过100mm，如排列最后距离超过300mm，则应增加一根；4）安装时，根据已确定的主龙骨（大龙骨）弹线位置及弹出标高线，先大致将其基本就位。次龙骨应紧贴主龙骨安装就位。龙骨就位后，再满拉纵横控制标高线（十字中心线），从一端开始，一边安装，一边调整，最后再精调一遍，直到龙骨平直；5）轻钢龙骨安装起拱高度可为房间短向跨度的1/200左右；6）...
