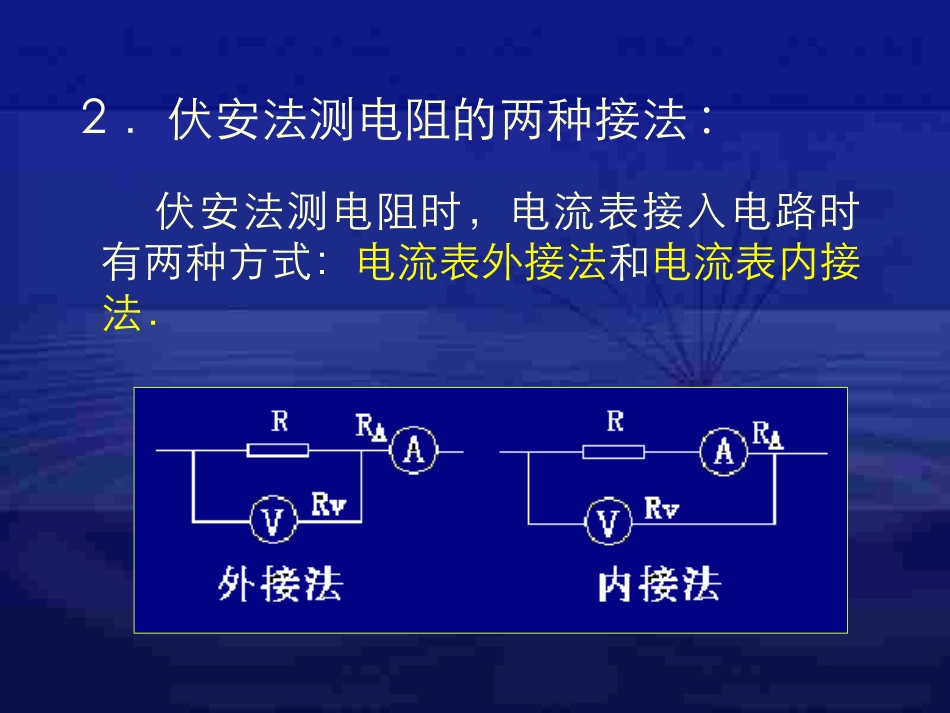

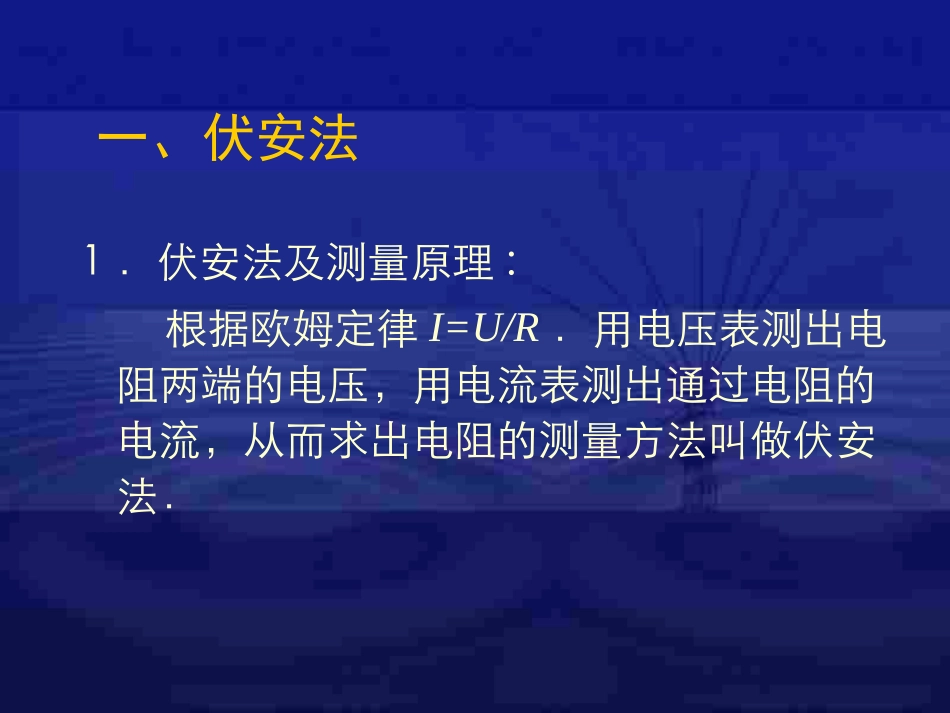

六、电阻的测量一、伏安法1．伏安法及测量原理:根据欧姆定律I=U/R．用电压表测出电阻两端的电压，用电流表测出通过电阻的电流，从而求出电阻的测量方法叫做伏安法．2．伏安法测电阻的两种接法:伏安法测电阻时，电流表接入电路时有两种方式：电流表外接法和电流表内接法．3．电流表外接法（1）测量值与真实值的关系VRRIIIUU测测，真真真测测测RRRRRUIUIIIUIURVVRARRVRR)(1①测量值R是被测电阻的真实值和电压表内阻的并联值，小于真实值．②造成误差的原因：电压表的分流作用（电流表的内阻对测量结果不产生影响）．（２）在时，即测量阻值较小的电阻时，电压表的分流作用小，采用电流表外接法．vRR4．电流表内接法（1）测量值与真实值的关系RARIIUUU测测，真真测测测RRRIUUIURARAR①测量值是被测电阻的真实值和电流表内阻的串联值，大于真实值．②造成误差的原因：电流表的分压作用（电压表的内阻对测量结果不产生影响）．（2）在时，即测量阻值较大的电阻时，电流表的分压作用小，采用电流表内接法．ARR二、欧姆表1．基本构造：欧姆表由电流表G、电池、调零电阻R，刻度盘和红、黑表笔组成，如图所示，就电路部分而言，在欧姆表内部是电流表、电池、调零电阻三者串联而成，在欧姆表外部，接上被测电阻后，与欧姆表内部电路一起组成闭合电路．2．欧姆表工作原理：闭合电路欧姆定律设电流表G的满偏电流为Ig、内阻为Rg、电池的电动势为E、内阻为r，调零电阻为R，被测电阻为Rx，则有而电流表指针的偏角，所以可根据Rx与的对应关系得到Rx的值．xgRrRREI)(３、欧姆表的使用一般常用的欧姆表是多用电表中的其中一个功能．欧姆表的使用要点是：（1）根据被测电阻的大致值，将选择开关旋转到欧姆挡相应的倍率上．欧姆档的倍率表示测量值跟指针指示值的倍数关系．例如用“×10”档测某电阻时，指示值为15，则表示被测电阻值是15×10＝150（）．选取档位的根据是以测量时指针尽可能达半偏为宜．（2）调零；红、黑表笔短接，调节调零旋钮（调节调零电阻的值）使指针指向最右方0处．（3）测量：将被测电阻跨接在红、黑表笔间．注意：①不要用手接触电阻的两引线．②若发现指针偏角太大或太小应换用倍率较小或较大的挡．但每次换档后必须重新调零．（4）读数：测量值＝表盘指针示数×倍率．（5）测量完毕，将选择开关旋转到空档或交流高压档，拨出表笔，长期不用应取出电池．小结：伏安法测电阻有电流表外接法和内接法两种，分别在被测电阻值较小和较大的情况下采用．欧姆表是利用闭合电路欧姆定律对电阻测量，具有直接和方便的特点．中央电教馆资源中心制作2004.2
