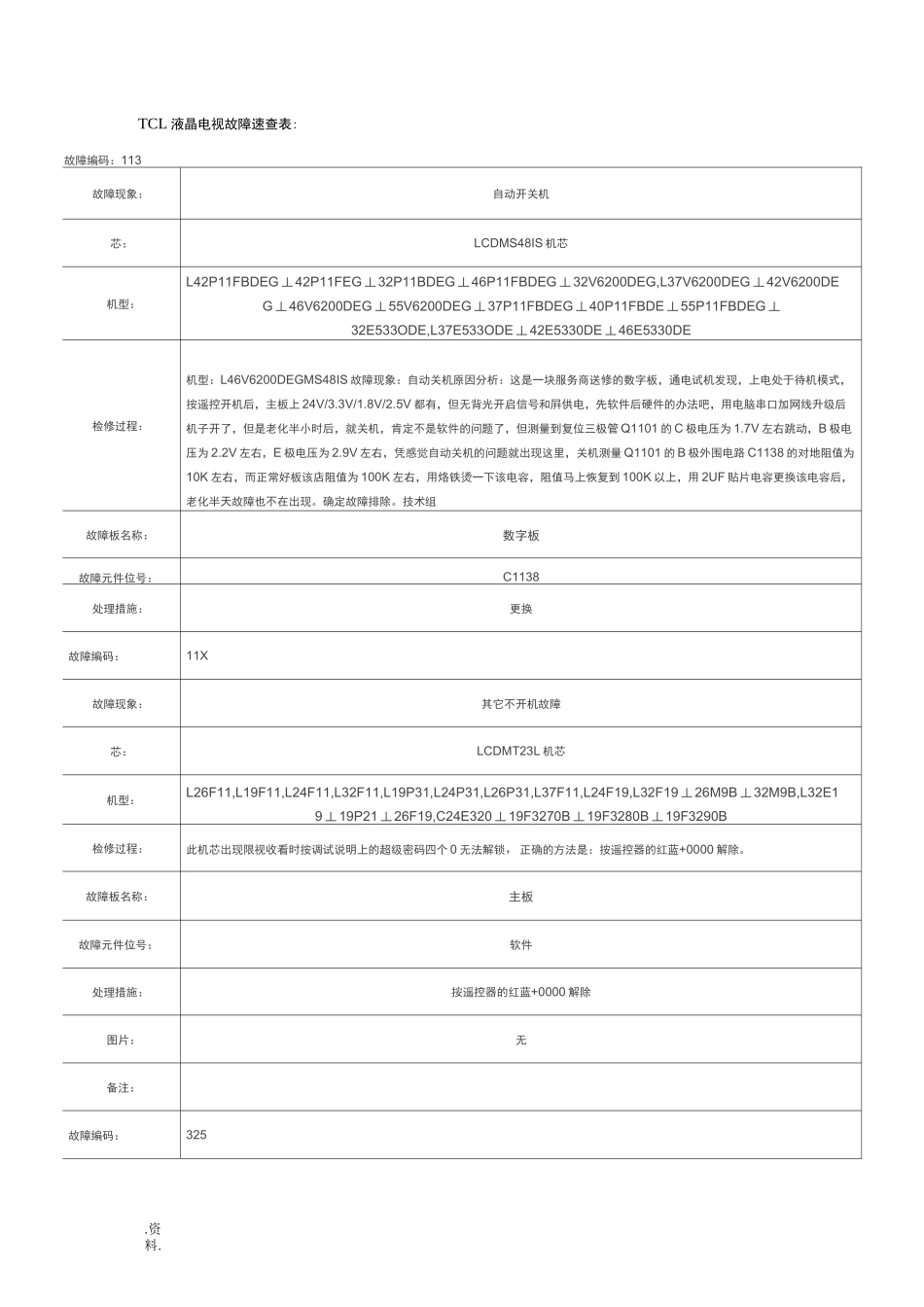

TCL液晶电视故障速查表_第1页
1/29
TCL液晶电视故障速查表_第2页
2/29
TCL液晶电视故障速查表_第3页
3/29
.资料.TCL液晶电视故障速查表:故障编码:113故障现象:自动开关机芯:LCDMS48IS机芯机型:L42P11FBDEG丄42P11FEG丄32P11BDEG丄46P11FBDEG丄32V6200DEG,L37V6200DEG丄42V6200DEG丄46V6200DEG丄55V6200DEG丄37P11FBDEG丄40P11FBDE丄55P11FBDEG丄32E533ODE,L37E533ODE丄42E5330DE丄46E5330DE检修过程:机型:L46V6200DEGMS48IS故障现象:自动关机原因分析:这是一块服务商送修的数字板,通电试机发现,上电处于待机模式,按遥控开机后,主板上24V/3.3V/1.8V/2.5V都有,但无背光开启信号和屛供电,先软件后硬件的办法吧,用电脑串口加网线升级后机子开了,但是老化半小时后,就关机,肯定不是软件的问题了,但测量到复位三极管Q1101的C极电压为1.7V左右跳动,B极电压为2.2V左右,E极电压为2.9V左右,凭感觉自动关机的问题就出现这里,关机测量Q1101的B极外围电路C1138的对地阻值为10K左右,而正常好板该店阻值为100K左右,用烙铁烫一下该电容,阻值马上恢复到100K以上,用2UF贴片电容更换该电容后,老化半天故障也不在出现。确定故障排除。技术组故障板名称:数字板故障元件位号:C1138处理措施:更换故障编码:11X故障现象:其它不开机故障芯:LCDMT23L机芯机型:L26F11,L19F11,L24F11,L32F11,L19P31,L24P31,L26P31,L37F11,L24F19,L32F19丄26M9B丄32M9B,L32E19丄19P21丄26F19,C24E320丄19F3270B丄19F3280B丄19F3290B检修过程:此机芯出现限视收看时按调试说明上的超级密码四个0无法解锁,正确的方法是:按遥控器的红蓝+0000解除。故障板名称:主板故障元件位号:软件处理措施:按遥控器的红蓝+0000解除图片:无备注:故障编码:325故障现象:图像尺寸/中心不正确.资料.处理措施:更换.资料.图片:无备注:故障编码:311故障现象:黑屛芯:LCDMS28机芯机型:L32E52OOBE丄55E5200BE丄ED32C8OOI丄ED42C800I丄46F3200E丄32V63OO-3D丄37V63OO-3D丄55E52OO-3D,L37E52OOBE丄40E5200BE丄42E5200BE丄32F32OOB丄42F3200E丄46E5200BE,C32P820-3D,C37P820-3D,C42P820-3D,C47P820-3D,L46P21FBD,L42P21FBD,L32P50E,LED42C800D,LED46C800I,LED55C900I,LED46C900I,L42E5200-3D,L46E5200-3D,L32E5200-3D,L37E5200-3D,L40E5200-3D丄43E5000-3D丄48E5000-3D丄39E5OOO-3D丄5OE5OOO-3D,LED32C71OK丄ED43C710K丄ED43C720D丄ED46C900D丄ED55C900D,LED39C720DJ丄48E5020-3D丄50E5090-3D丄43E5020-3D丄39E5O9O-3D丄ED43C720DJ丄5OE5O1O-3D丄ED39C720D检修过程:机型:L37E5200BE机芯:MS28故障现象:黑屛检修及分析:背光不亮,屛型号:T370HWB06.0,测背光板工作条件正常,再测背光板上的三极管Q201、Q2O3击穿,保险丝F101开路。Q201、Q2O3用的是FQD18N20(参数为电流18A,耐压200V丿,更换以上元件故障排除。已发现多例.故障板名称:背光板故障元件位号:Q201、Q2O3处理措施:更换三极管Q201、Q2O3,保险丝F101.故障编码:111故障现象:三无(灯不亮丿芯:LCDMS99机芯机型:L32E53OOA丄37E53OOA丄42E5300A,L46E5300A丄40V8200-3D丄42Z11A-3D丄46Z11A-3D丄43V7300A-3D丄46V7300A-3D丄55V73OOA-3D丄43F339OA-3D丄48F3390A-3D丄55F339OA-3D丄43E5300A-3D,L46E5300A-3D丄48E5300A-3D丄55E53OOA-3D丄32E539OA-3D丄43E5390A-3D丄48E5390A-3D,L55E539OA-3D丄39F339OA-3D丄ED55C910D丄ED48C910D丄ED48C910DJ丄46E5300D检修过程:这是一块送修的数字板,首先目测了一下在Q004.Q005都已烧焦了,肯定是哪里负载太重或者自身电路电路短路烧坏这块电路,首先把坏件拆下来,Q004,Q005U005
