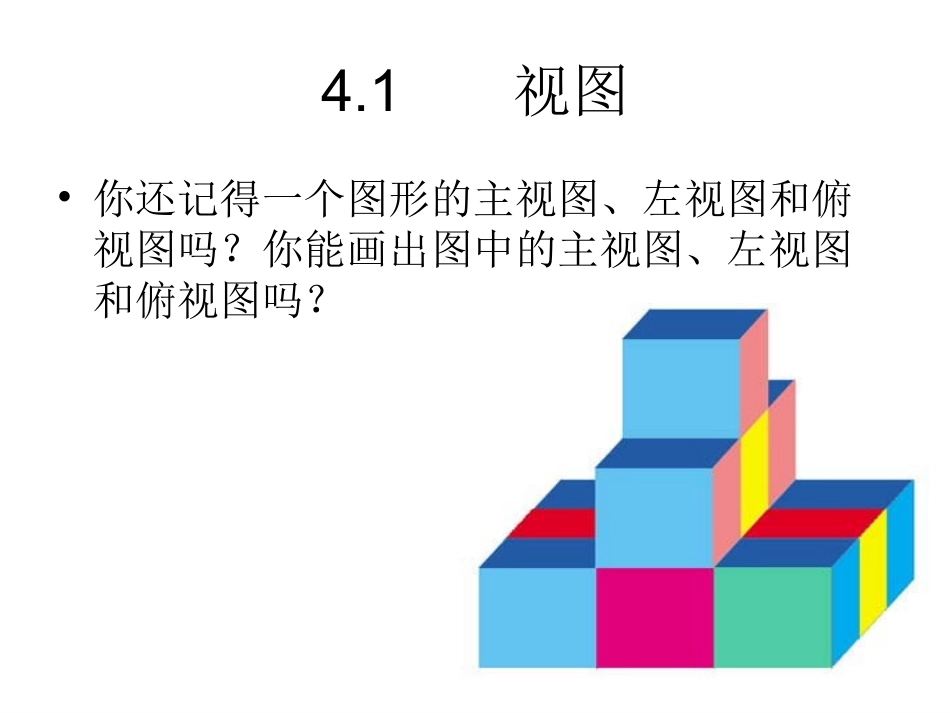

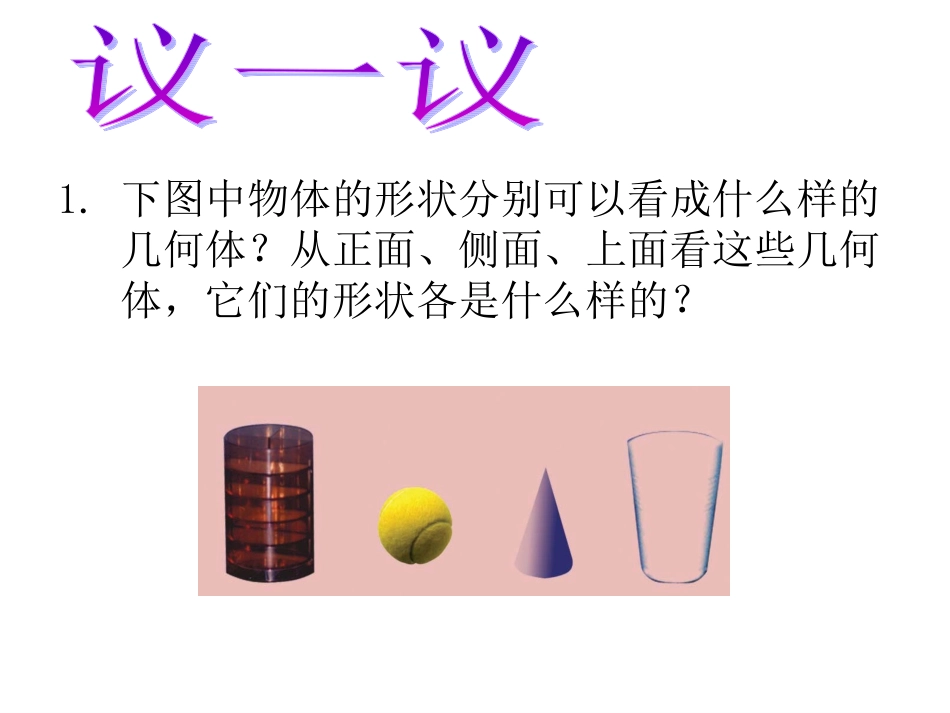

影子是我们司空见惯的，但你知道其中的奥妙吗？当你乘车沿一条平坦的大道向前行驶时，前方那些较高的建筑物好像“沉”到了位于它们前面那些较矮的建筑物后面去了。你知道这是为什么吗？作者：侯建伟4.1视图•你还记得一个图形的主视图、左视图和俯视图吗？你能画出图中的主视图、左视图和俯视图吗？1.下图中物体的形状分别可以看成什么样的几何体？从正面、侧面、上面看这些几何体，它们的形状各是什么样的？2、在下图中找出上图中各物体的主视图。3、上图中各物体的左视图是什么？俯视图呢？与同伴进行交流。上图（1）（2）（3）物体的形状分别可以看成圆柱、圆锥和球。圆柱、圆锥和球的三视图如下表所示：几何体主视图左视图俯视图•图中4－4是一个蒙古包的照片。小明认为这个蒙古包可以看成如图4－5所示的几何体，并画出这个几何体的三视图（如图4－6）。你同意小明的做法吗？4－44－54－64－61.找出图中每一物品对应的主视图。（1）（2）（3）（4）（A）（B）（C）（D）2、将两个圆盘、一个茶叶桶、一个皮球和一个蒙古包模型按如图所示的方式摆放在一起，其主视图是（）。◎（A）（B）（C）（D）课时小结•本节课我们通过观察实践，学习了一组物体的三视图的画法。要求学生在学习的过程中认真观察，仔细分析一个物体的三视图和一组物体的三视图的区别和联系。从中学会画物体的视图的方法。布置作业•习题4.11、2、31、（1）画出图中各物体的主视图、左视图和俯视图；（2）请找出一些类似形状的物体，并尝试画出它们的三种视图2、根据下列的主视图和俯视图，找出对应物体。（1）（2）（3）（4）（A）（B）（C）（D）3、已知图中物体的左视图是等边三角形，画出它的主视图、左视图和俯视图。第二课时视图（2）1.你能想像出图中各几何体的主视图、左视图和俯视图吗？你能画出它们吗？2、小亮画出了其中一个几何体的主视图、左视图和俯视图（如图）你同意他的画法吗？你能画出另一个几何体的三种视图吗？上图中三棱柱和四棱柱的三种视图如图所示：（1）（2）在画图时，看得见部分的轮廓线要画成实线，看不见部分的轮廓要画成虚线。在画图时，主视图与俯视图要长对正;主视图与左视图要高对齐;主视图与俯视图要宽相等。•下图是底面为等腰直角三角形和等腰梯形的三棱柱、四棱柱的俯视图，尝试画出它们的主视图和左视图，并与同伴交流。（1）（2）（3）（4）1.已知某四棱柱的俯视图如图所示，尝试画出它的主视图和左视图。主视图左视图2、下面是空心圆柱的两种视图，哪个有错误？为什么？（1）（2）（3）3、画出下列几何体的三种视图：（1）（2）（3）•本节课我们主要学习了哪些内容？•1、你学会了什么？掌握了什么？•2、在画三视图时应该注意哪些问题？•3、为什么有的主视图和左视图是有实线或虚线，而有的没有呢？P120数学理解3、画出图中正六棱柱的主视图、左视图和俯视图：4、一个正五棱柱的俯视图如图所示，请你画出它的主视图和左视图。第三题第四题
