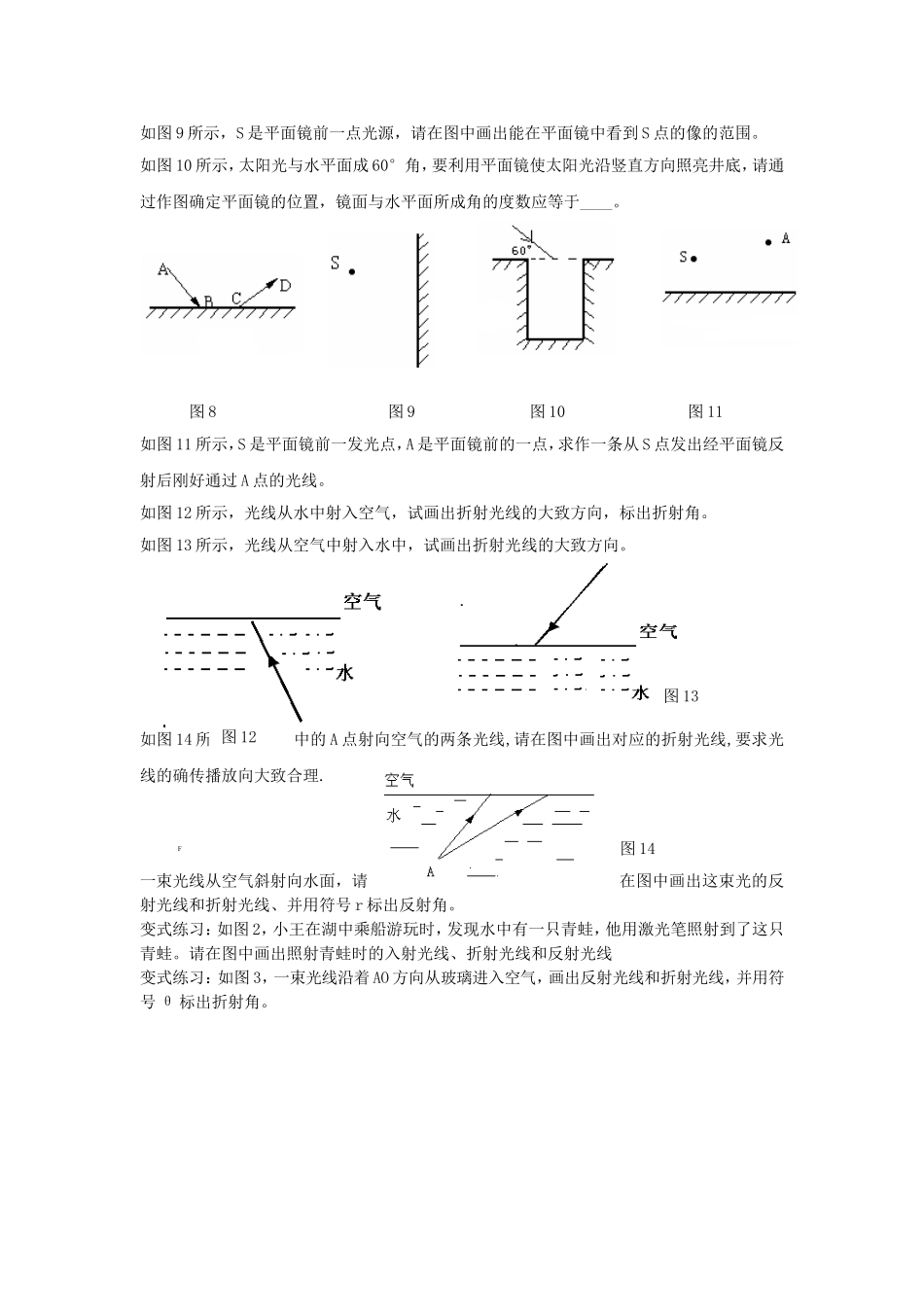

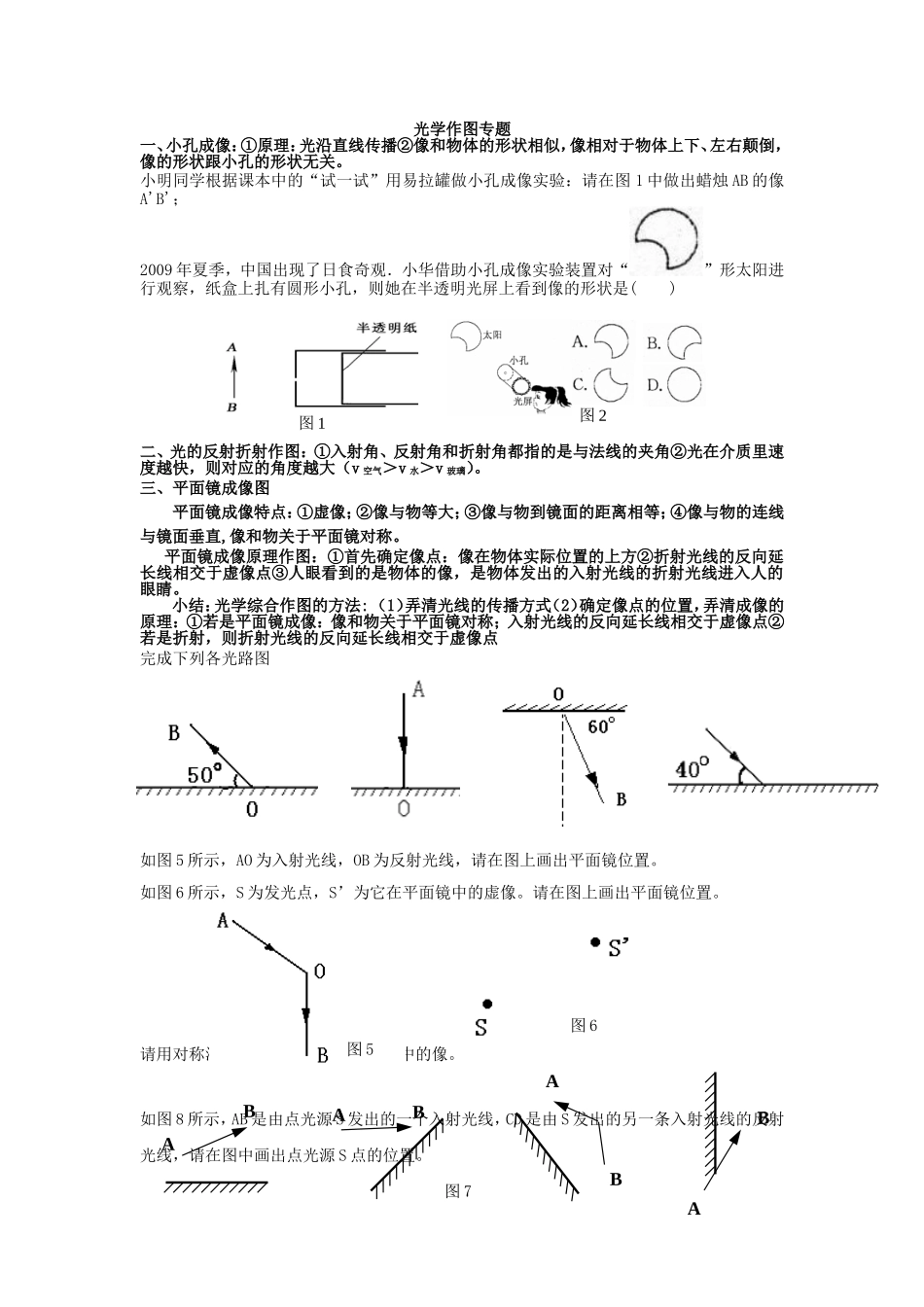

图1图2光学作图专题一、小孔成像：①原理：光沿直线传播②像和物体的形状相似，像相对于物体上下、左右颠倒，像的形状跟小孔的形状无关。小明同学根据课本中的“试一试”用易拉罐做小孔成像实验：请在图1中做出蜡烛AB的像A'B'；2009年夏季，中国出现了日食奇观．小华借助小孔成像实验装置对“”形太阳进行观察，纸盒上扎有圆形小孔，则她在半透明光屏上看到像的形状是()二、光的反射折射作图：①入射角、反射角和折射角都指的是与法线的夹角②光在介质里速度越快，则对应的角度越大（v空气＞v水＞v玻璃）。三、平面镜成像图平面镜成像特点：①虚像；②像与物等大；③像与物到镜面的距离相等；④像与物的连线与镜面垂直,像和物关于平面镜对称。平面镜成像原理作图：①首先确定像点：像在物体实际位置的上方②折射光线的反向延长线相交于虚像点③人眼看到的是物体的像，是物体发出的入射光线的折射光线进入人的眼睛。小结：光学综合作图的方法:（1）弄清光线的传播方式（2）确定像点的位置，弄清成像的原理：①若是平面镜成像：像和物关于平面镜对称；入射光线的反向延长线相交于虚像点②若是折射，则折射光线的反向延长线相交于虚像点完成下列各光路图如图5所示，AO为入射光线，OB为反射光线，请在图上画出平面镜位置。如图6所示，S为发光点，S’为它在平面镜中的虚像。请在图上画出平面镜位置。请用对称法画出图7中物体在平面镜中的像。如图8所示，AB是由点光源S发出的一个入射光线，CD是由S发出的另一条入射光线的反射光线，请在图中画出点光源S点的位置。图5图6ABABABAB图7如图9所示，S是平面镜前一点光源，请在图中画出能在平面镜中看到S点的像的范围。如图10所示，太阳光与水平面成60°角，要利用平面镜使太阳光沿竖直方向照亮井底，请通过作图确定平面镜的位置，镜面与水平面所成角的度数应等于____。图8图9图10图11如图11所示，S是平面镜前一发光点，A是平面镜前的一点，求作一条从S点发出经平面镜反射后刚好通过A点的光线。如图12所示，光线从水中射入空气，试画出折射光线的大致方向，标出折射角。如图13所示，光线从空气中射入水中，试画出折射光线的大致方向。如图14所示是光从水中的A点射向空气的两条光线,请在图中画出对应的折射光线,要求光线的确传播放向大致合理.F图14一束光线从空气斜射向水面，请在图中画出这束光的反射光线和折射光线、并用符号r标出反射角。变式练习：如图2，小王在湖中乘船游玩时，发现水中有一只青蛙，他用激光笔照射到了这只青蛙。请在图中画出照射青蛙时的入射光线、折射光线和反射光线变式练习：如图3，一束光线沿着AO方向从玻璃进入空气，画出反射光线和折射光线，并用符号θ标出折射角。图12图13作出人看到球的光路图。（利用平面镜成像规律、注意虚实线）变式练习：如图5，平面镜上方有一竖直挡板P，AB和CD是挡板左侧的发光点S经过平面镜反射后的两条反射光线，请在图上作出发光点S并补充完整的光路．变式练习：在图6中根据平面镜成像特点,画出物体AB在平面镜MN中所成的像A'B'。某发光点S所发出的两条光线经平面镜反射后形成的光线如图所示,请完成光路图并确定发光点S的位置.如图所示，S’为点光源S在平面镜MN中的像，SA为光源S发出的一条光线，请画出平面镜MN，并完成光线SA的光路。如图，电视机遥控器对着天棚也能调控电视机。图中从A点发出的光经天棚MN反射后射入电视机的接受窗口B，试画出其光路图。自行车的“尾灯”是由许多很小的角反射器组成的.角反射器其实就是两个相互垂直的平面镜，如图所示.请在图上准确画出所给入射光线经两平面镜反射的反射光线.如图所示，平面镜上方有一竖直挡板P，AB和CD是挡板左侧的发光点S经过平面镜反射后的两条反射光线，请在图上作出发光点S．（要求留下作图痕迹）图1图2图3图4图5图6AB如图,平面镜上放有一块竖直挡板P,在P的左侧有一个点光源S,请在右侧画出经平面镜反射后看见S的像的范围.如图，B为隧道中的一堵墙，墙的左侧有一激光器（图中未画出），它发出一束激光经平面镜MN反射后恰好经过Ａ点，请根据平面镜成像特点画出一条符合要求的入射光线和反射光线．作出物体AB在平面镜中所成的像.大小...
