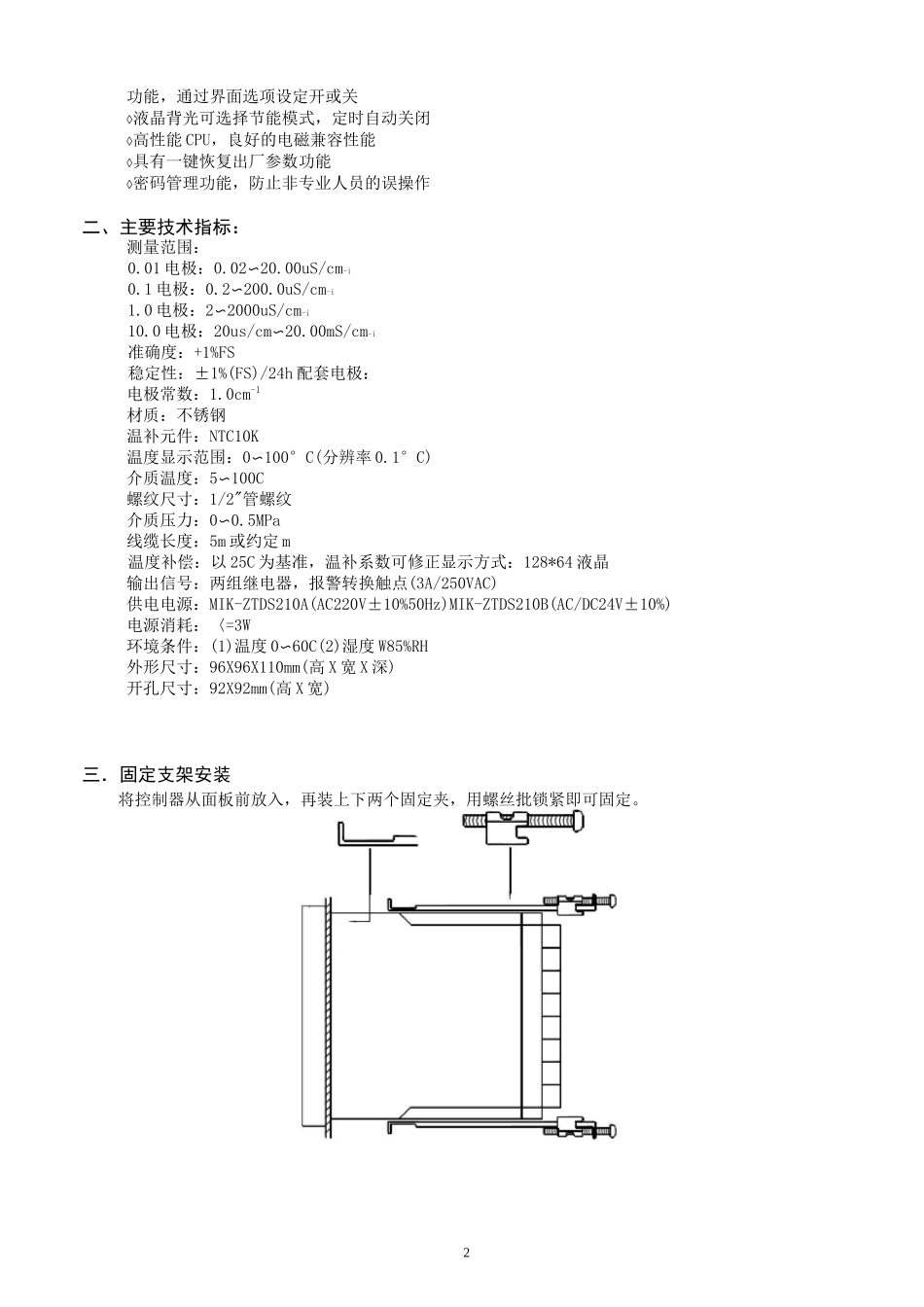

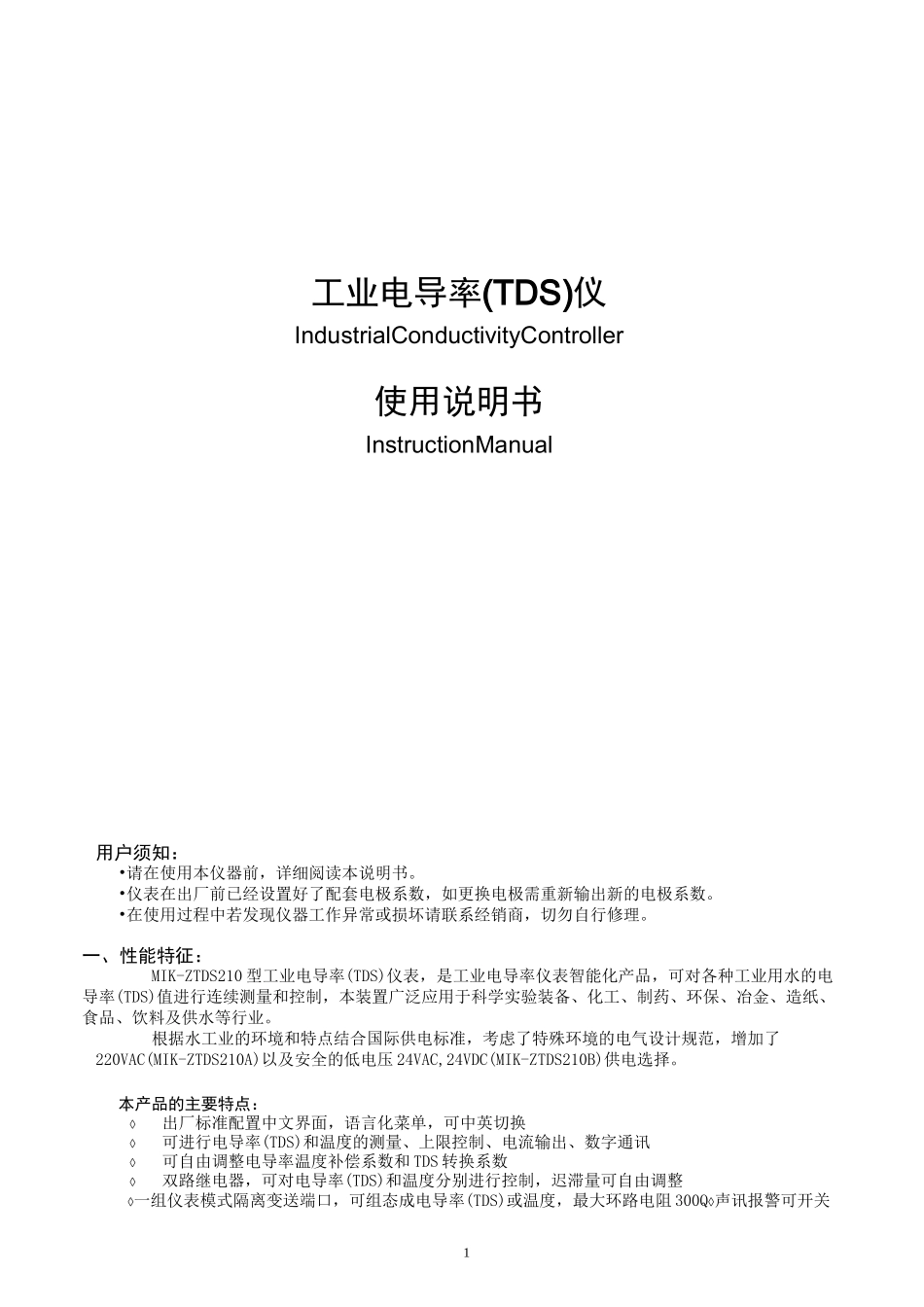

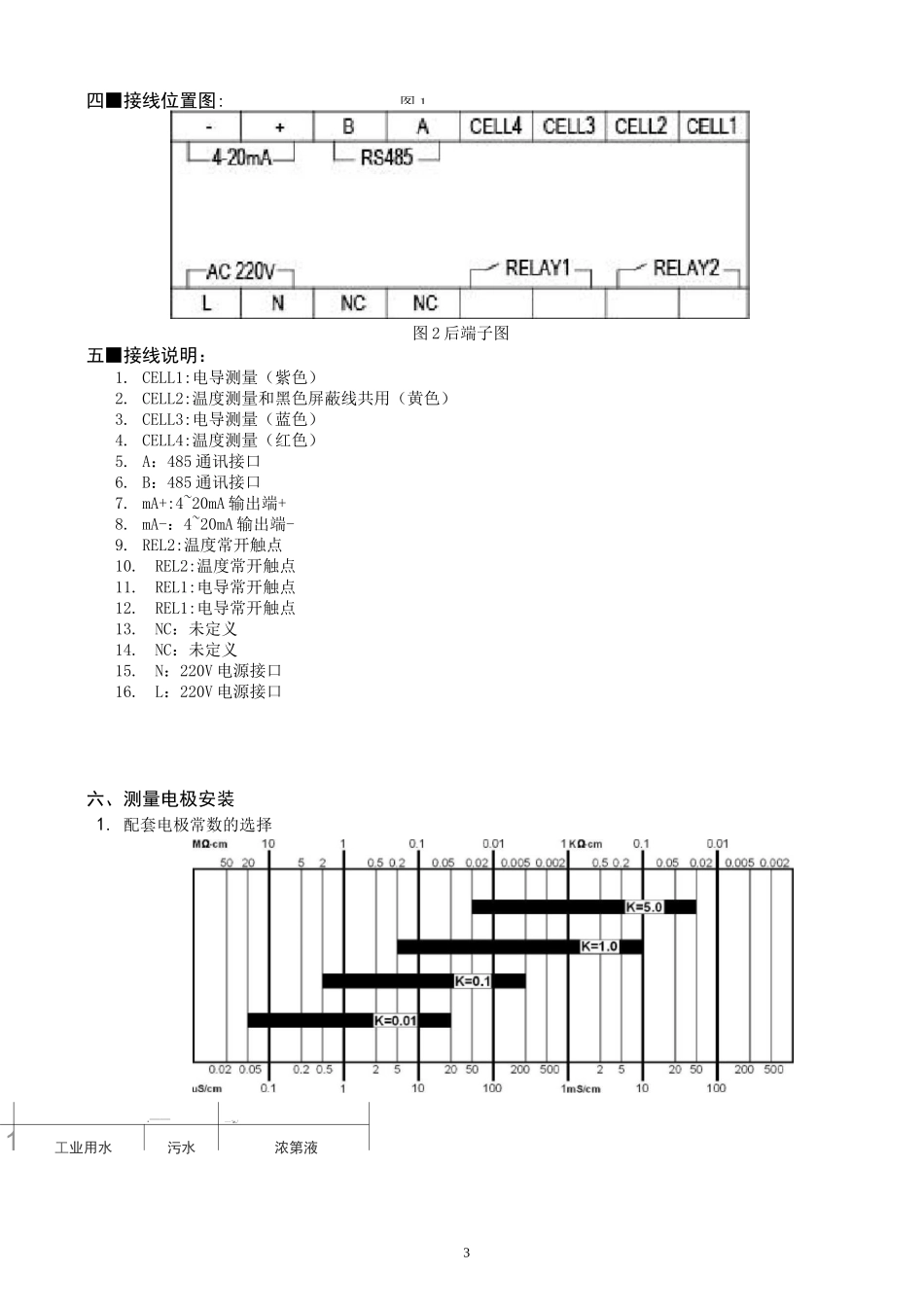

1工业电导率(TDS)仪IndustrialConductivityController使用说明书InstructionManual用户须知:•请在使用本仪器前,详细阅读本说明书。•仪表在出厂前已经设置好了配套电极系数,如更换电极需重新输出新的电极系数。•在使用过程中若发现仪器工作异常或损坏请联系经销商,切勿自行修理。一、性能特征:MIK-ZTDS210型工业电导率(TDS)仪表,是工业电导率仪表智能化产品,可对各种工业用水的电导率(TDS)值进行连续测量和控制,本装置广泛应用于科学实验装备、化工、制药、环保、冶金、造纸、食品、饮料及供水等行业。根据水工业的环境和特点结合国际供电标准,考虑了特殊环境的电气设计规范,增加了220VAC(MIK-ZTDS210A)以及安全的低电压24VAC,24VDC(MIK-ZTDS210B)供电选择。本产品的主要特点:◊出厂标准配置中文界面,语言化菜单,可中英切换◊可进行电导率(TDS)和温度的测量、上限控制、电流输出、数字通讯◊可自由调整电导率温度补偿系数和TDS转换系数◊双路继电器,可对电导率(TDS)和温度分别进行控制,迟滞量可自由调整◊一组仪表模式隔离变送端口,可组态成电导率(TDS)或温度,最大环路电阻300Q◊声讯报警可开关2功能,通过界面选项设定开或关◊液晶背光可选择节能模式,定时自动关闭◊高性能CPU,良好的电磁兼容性能◊具有一键恢复出厂参数功能◊密码管理功能,防止非专业人员的误操作二、主要技术指标:测量范围:0.01电极:0.02〜20.00uS/cm-i0.1电极:0.2〜200.0uS/cm-i1.0电极:2〜2000uS/cm-i10.0电极:20us/cm〜20.00mS/cm-i准确度:+1%FS稳定性:±1%(FS)/24h配套电极:电极常数:1.0cm-1材质:不锈钢温补元件:NTC10K温度显示范围:0〜100°C(分辨率0.1°C)介质温度:5〜100C螺纹尺寸:1/2"管螺纹介质压力:0〜0.5MPa线缆长度:5m或约定m温度补偿:以25C为基准,温补系数可修正显示方式:128*64液晶输出信号:两组继电器,报警转换触点(3A/250VAC)供电电源:MIK-ZTDS210A(AC220V±10%50Hz)MIK-ZTDS210B(AC/DC24V±10%)电源消耗:〈=3W环境条件:(1)温度0〜60C(2)湿度W85%RH外形尺寸:96X96X110mm(高X宽X深)开孔尺寸:92X92mm(高X宽)三.固定支架安装将控制器从面板前放入,再装上下两个固定夹,用螺丝批锁紧即可固定。图1超纯水纯水.———-*■J1工业用水污水浓第液3四■接线位置图:图2后端子图五■接线说明:1.CELL1:电导测量(紫色)2.CELL2:温度测量和黑色屏蔽线共用(黄色)3.CELL3:电导测量(蓝色)4.CELL4:温度测量(红色)5.A:485通讯接口6.B:485通讯接口7.mA+:4~20mA输出端+8.mA-:4~20mA输出端-9.REL2:温度常开触点10.REL2:温度常开触点11.REL1:电导常开触点12.REL1:电导常开触点13.NC:未定义14.NC:未定义15.N:220V电源接口16.L:220V电源接口六、测量电极安装1.配套电极常数的选择■LJ1WHIIB:.J=iGFEEHQ1YELLOWCJ=REU图B正确安装方42.电极外型以及安装形式3-常见的安装方式安装传感器是一项十分慎重的工作,不正常的安装形式不能获得满意的测量数据,请安装传感器时一定要认真选择安装部位,推敲安装方式,以免造成测量数据失真。1)图A中电极接头太长,伸入部分过短,传感器内容易形成死腔,造成测量误差,应按图B安装(向FLOW=水流方向深入)。图A错误安装方式]炮电极外观尺图A错误安装方式3)其它的常见错误安装方图B正确安装方式为电导池小圆孔位于出水窗口52)图A安装方式会使电导池形成空气腔引起测量误差和不稳定,应按图B安装。会因水流不能保证满管或高处积气而造成测量误差或不稳定4.常安装注意事项以及维护保养1)电导池应安装在管路中流速稳定且不易产生气泡处,可以采用旁流的方式安装,以免测量不准确。2)同心管状电极平装、斜向安装或竖向安装都要使其前端迎向FLOW方向安装,并深入至流动水体;其他结构形状的电极防止侧向安装时在测量室因湍流产生的疏空压力造成测量数据紊乱。3)测量信号属微弱电信号,其采集电缆必须独立走线,禁止和动力线、控制线连接在同一组电缆接头或端子板中,禁止与动力和控制线一同穿管和绑扎,以免干扰测量或破损时击穿仪表测量单元。4)出厂前电极的线缆为标准定长且为专用电缆,测量电缆需加长时,请在...
