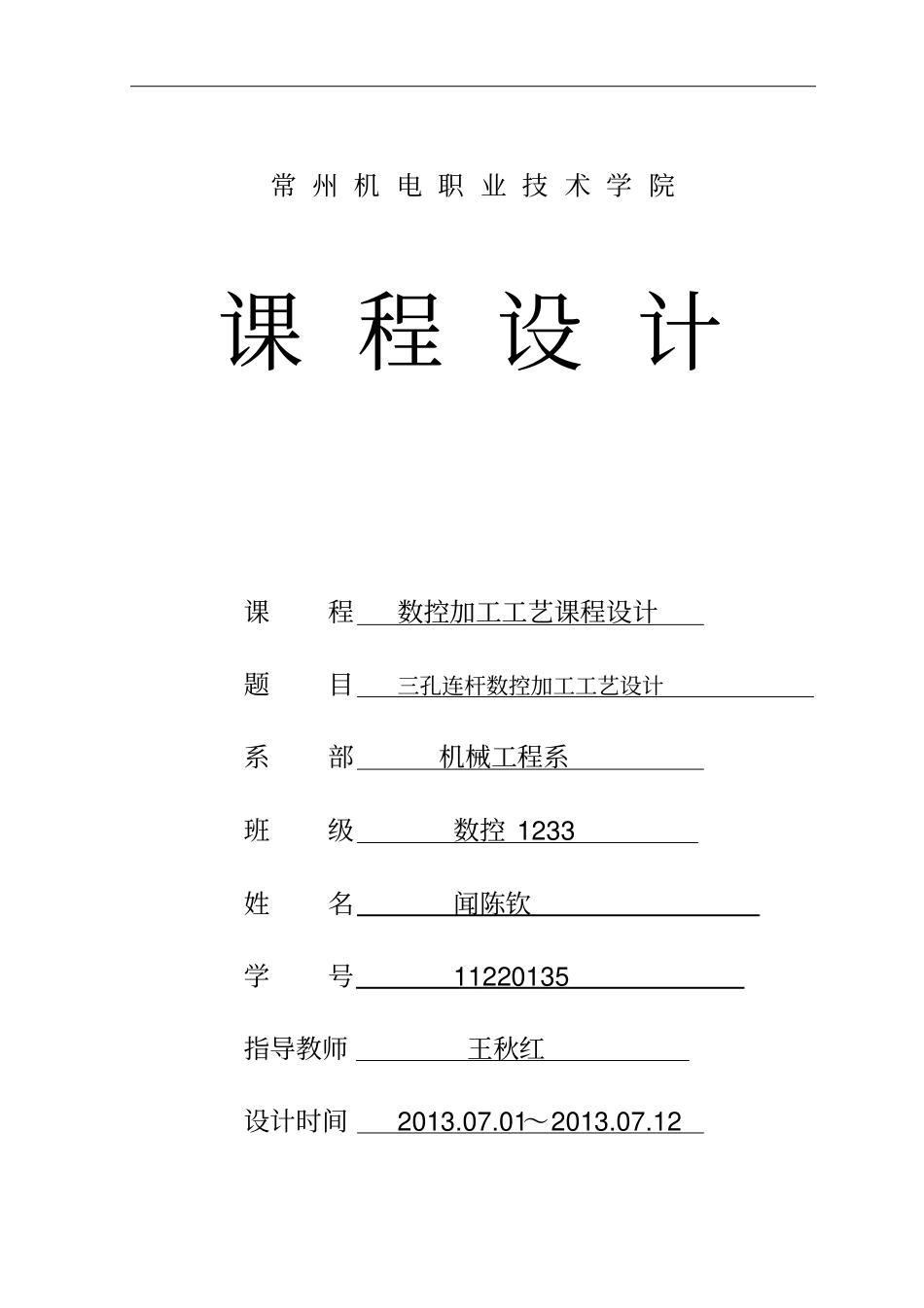

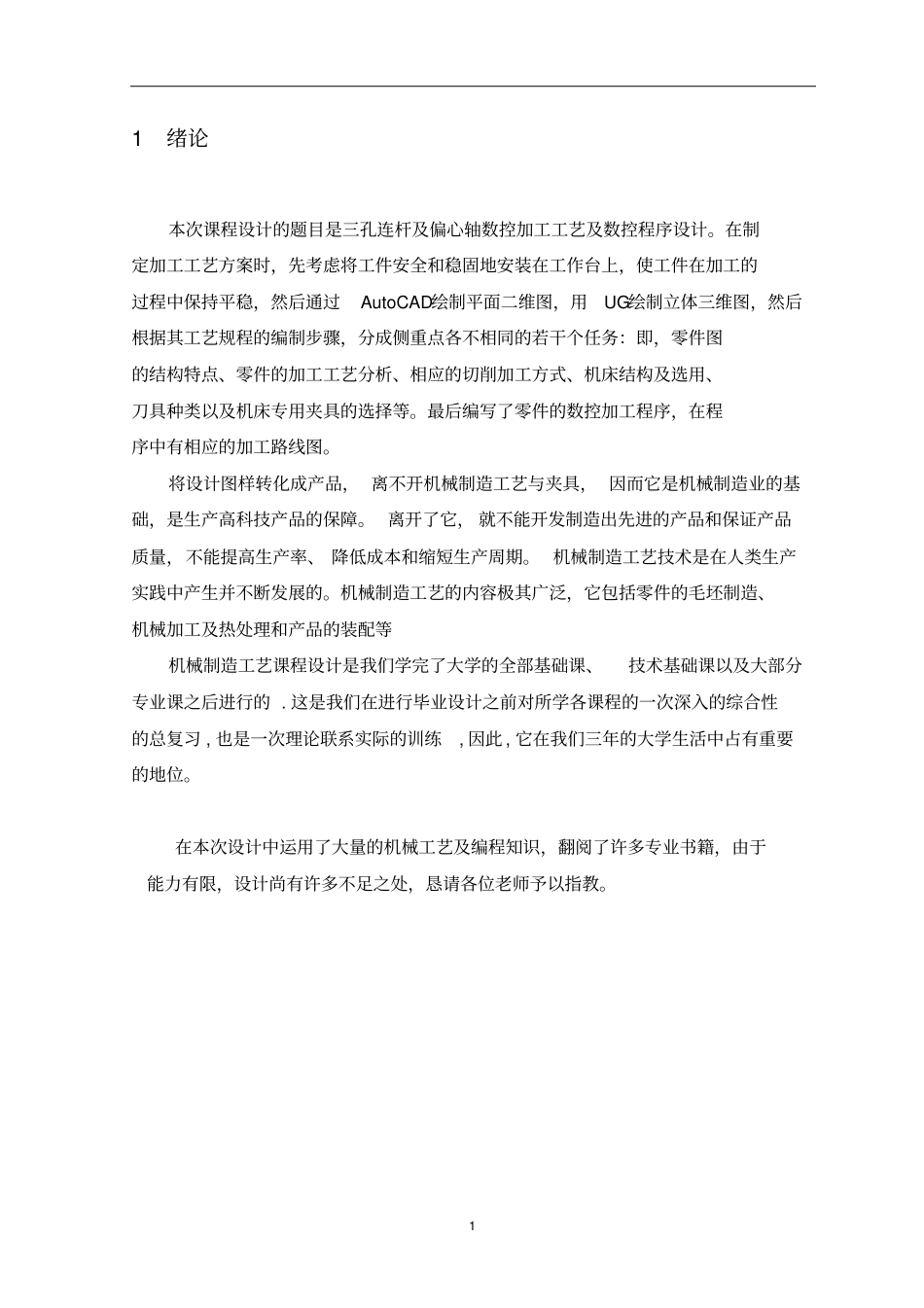

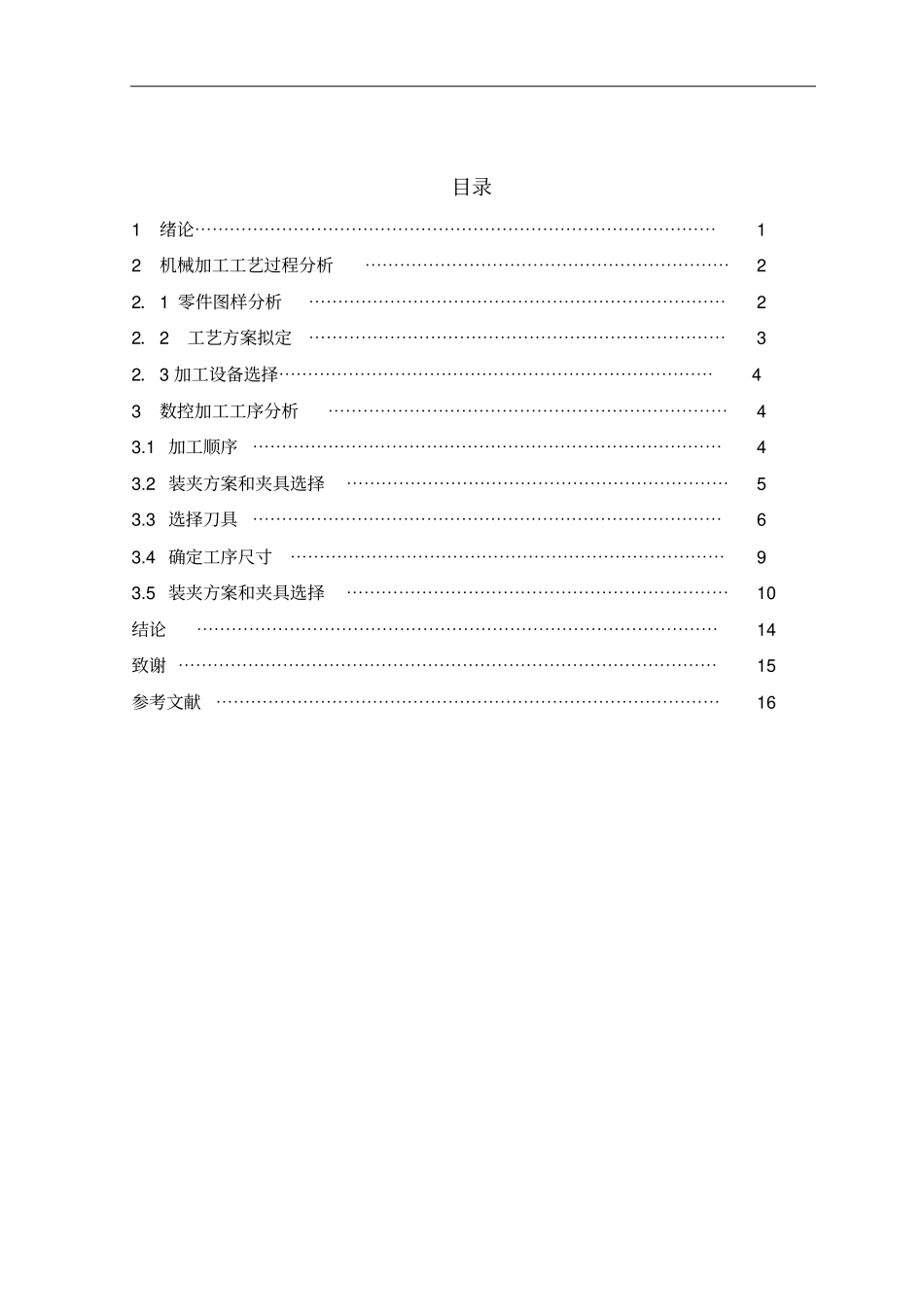

常州机电职业技术学院课程设计课程数控加工工艺课程设计题目三孔连杆数控加工工艺设计系部机械工程系班级数控1233姓名闻陈钦学号11220135指导教师王秋红设计时间2013.07.01～2013.07.12目录1绪论⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12机械加工工艺过程分析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯22．1零件图样分析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯22．2工艺方案拟定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯32．3加工设备选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯43数控加工工序分析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯43.1加工顺序⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯43.2装夹方案和夹具选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯53.3选择刀具⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯63.4确定工序尺寸⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯93.5装夹方案和夹具选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10结论⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14致谢⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15参考文献⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1611绪论本次课程设计的题目是三孔连杆及偏心轴数控加工工艺及数控程序设计。在制定加工工艺方案时，先考虑将工件安全和稳固地安装在工作台上，使工件在加工的过程中保持平稳，然后通过AutoCAD绘制平面二维图，用UG绘制立体三维图，然后根据其工艺规程的编制步骤，分成侧重点各不相同的若干个任务：即，零件图的结构特点、零件的加工工艺分析、相应的切削加工方式、机床结构及选用、刀具种类以及机床专用夹具的选择等。最后编写了零件的数控加工程序，在程序中有相应的加工路线图。将设计图样转化成产品，离不开机械制造工艺与夹具，因而它是机械制造业的基础，是生产高科技产品的保障。离开了它，就不能开发制造出先进的产品和保证产品质量，不能提高生产率、降低成本和缩短生产周期。机械制造工艺技术是在人类生产实践中产生并不断发展的。机械制造工艺的内容极其广泛，它包括零件的毛坯制造、机械加工及热处理和产品的装配等机械制造工艺课程设计是我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的.这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们三年的大学生活中占有重要的地位。在本次设计中运用了大量的机械工艺及编程知识，翻阅了许多专业书籍，由于能力有限，设计尚有许多不足之处，恳请各位老师予以指教。22机械加工工艺过程分析加工的零件为三孔连杆以及偏心轴：如图1（1-1）所示零件为三孔连杆，结构形状简单，是适合普通铣床加工的零件；1-1图1三孔连杆加工简图2.1零件图样分析1．结构分析零件主要由φ112、φ50、φ36、的圆柱端面面，φ90、φ35、φ25的内孔表面，连杆的端面，连杆的键槽，耳钩的端面所构成。2．精度分析3图中所给的尺寸精度高，大部分是IT6级；粗糙度方面表现在孔的端面和内表面、φ90内孔表面为Ra1.6um,φ112圆柱的端面Ra6.3um。φ35的孔的内表面Ra1.6um,φ50圆柱面为Ra6.3um、φ25的内孔表面为Ra1.6um,φ36圆柱的端面为Ra6.3um,耳钩的两端面为Ra6.3um，其余为Ra12.5um，要求不高；位置要求较严格，表现在φ90孔的内表面的圆柱度为0.0085mm，φ25内孔圆柱表面对于φ90的中心线的平行度为0.02mm,φ35孔内表面圆柱度为0.0085mm并且对于φ90的中心线的平行度为0.02mm，热处理方面需要调质处理，到226～271HBS，保持均匀。3．毛坯、余量分析毛坯的选择和拟定毛坯图是制定工艺规程的最初阶段工作之一，也是一个比较重要的阶段，毛坯的形状和特征（硬度，精度，金相组织等）对机械加工的难易，工序数量的多少有直接影响，因此，合理选择毛坯在生产占相当重要的位置，同样毛坯的加工余量的确定也是一个非常重要的问题。4．结构工艺性分析根据零件的材料，推荐用铸件或锻件，但从经济方面着...
