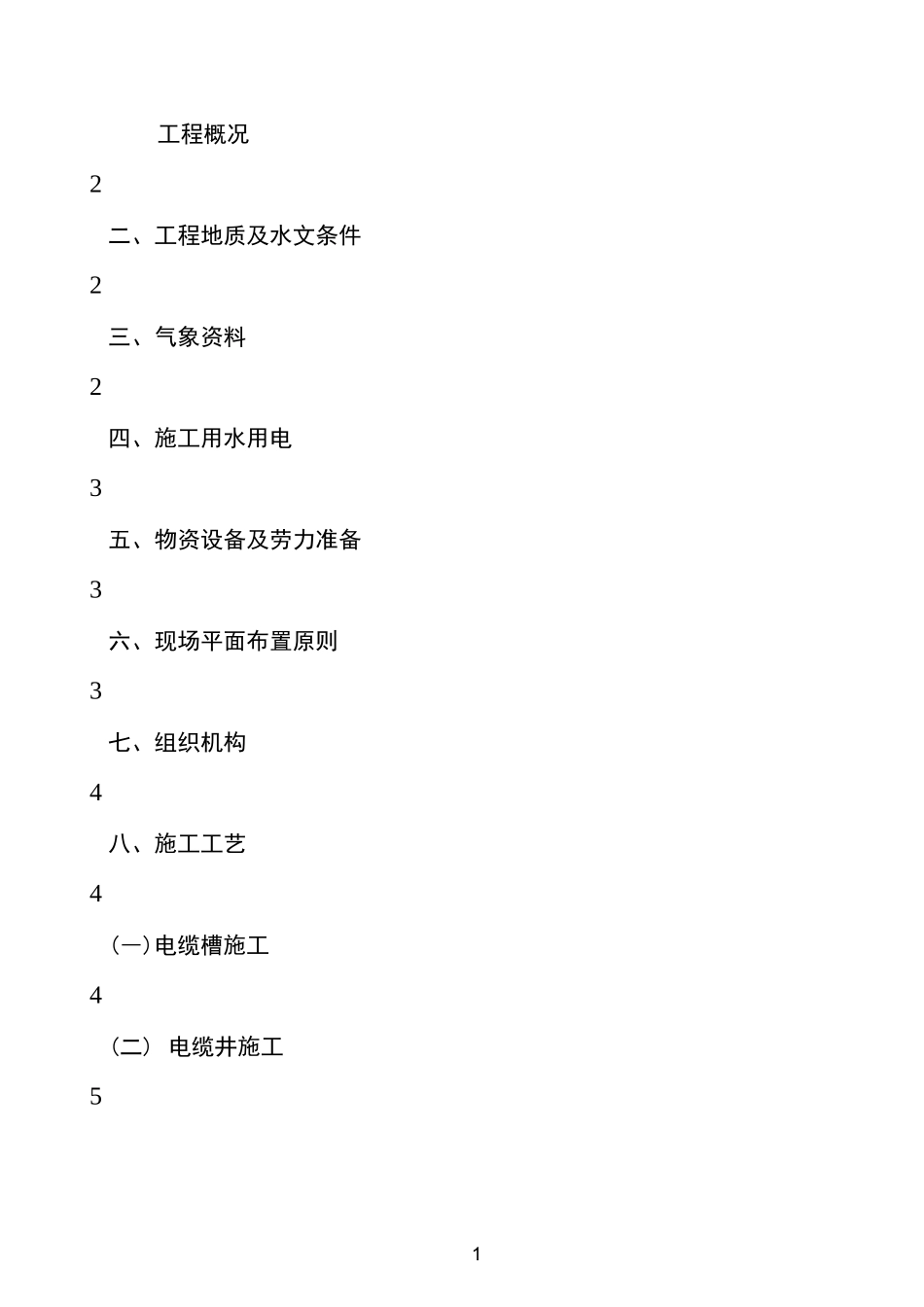

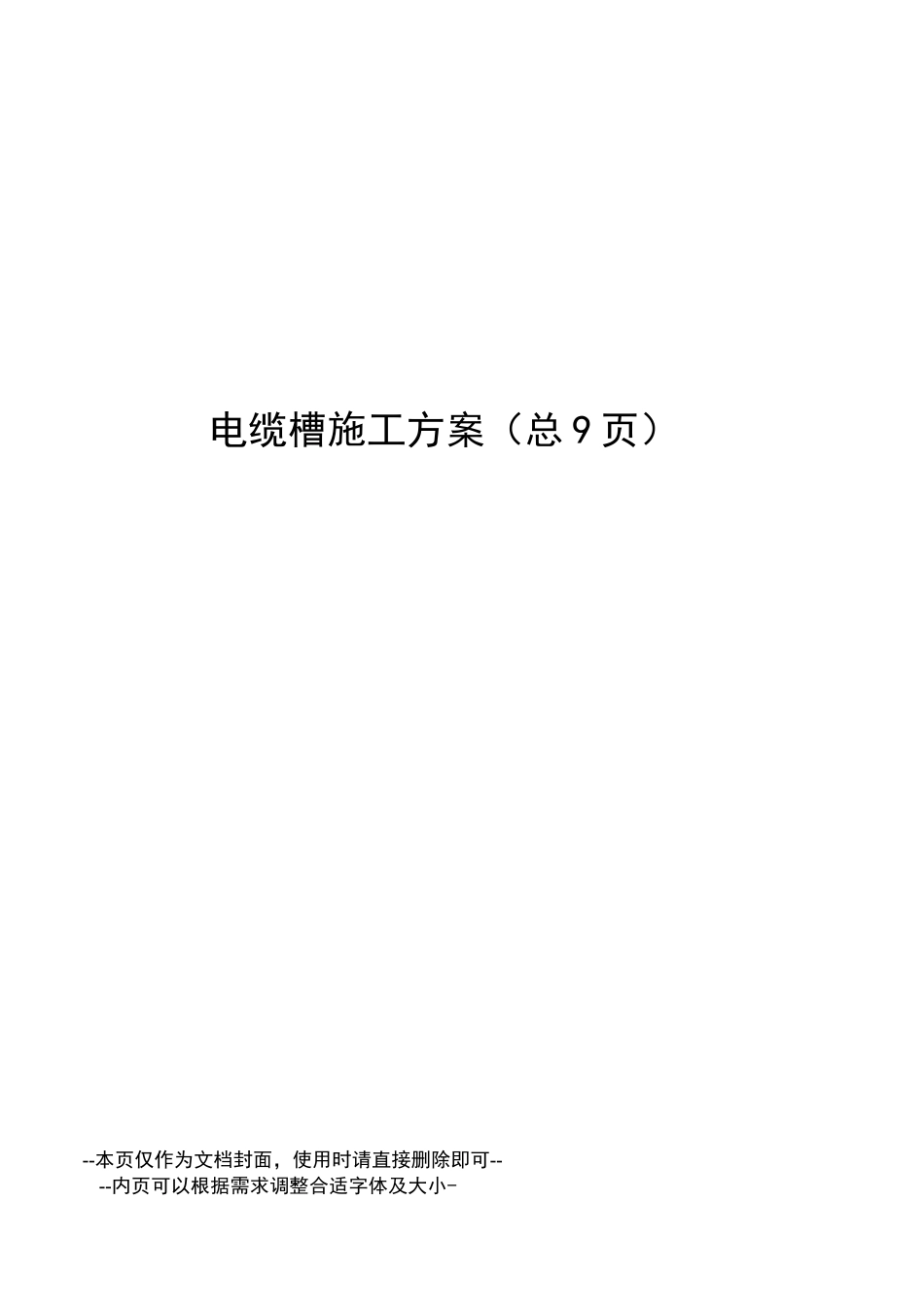

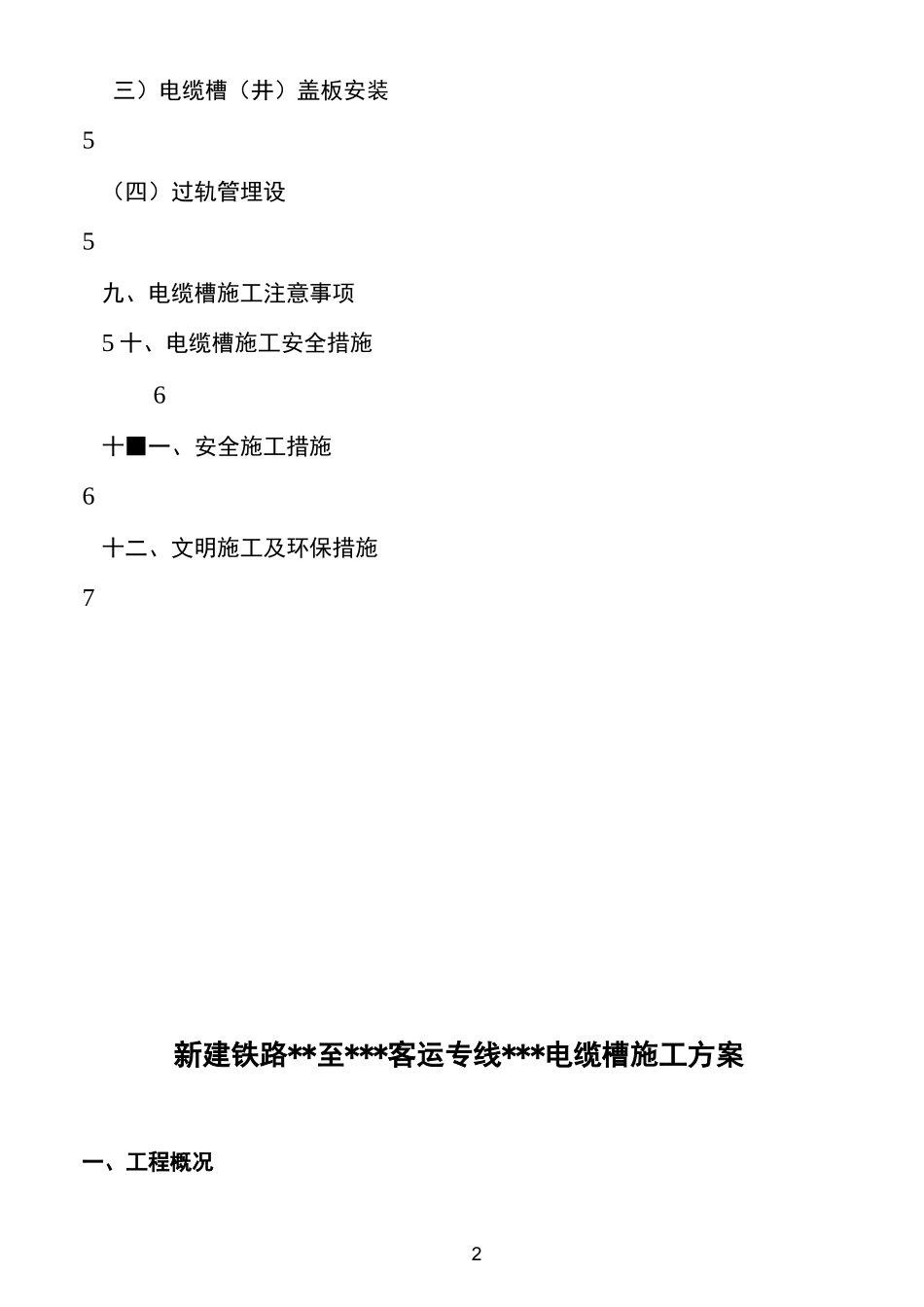

电缆槽施工方案（总9页）--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小-1工程概况2二、工程地质及水文条件2三、气象资料2四、施工用水用电3五、物资设备及劳力准备3六、现场平面布置原则3七、组织机构4八、施工工艺4(―)电缆槽施工4(二)电缆井施工52三）电缆槽（井）盖板安装5（四）过轨管埋设5九、电缆槽施工注意事项5十、电缆槽施工安全措施6十■一、安全施工措施6十二、文明施工及环保措施7新建铁路**至***客运专线***电缆槽施工方案一、工程概况3***站场工程位于********郊外，站场总长度共计，起讫里程为DK**+***DK**+***线路横向穿越*****，施工作业面被一分为二，以*****为界，小里程方向地势平缓，地表土质相对较好，大里程地势高低起伏、虾塘遍布，地表为软质土，含水量大。本站场工程通信信号电缆槽采用净宽350mmx净深300mm、电力电缆槽采用净宽200mmx净深300mm。通信信号分槽设置时，信号电缆槽采用净宽300mmx净深300mm，通信电缆槽采用净宽200mmx净深300mm。电缆槽上下路肩时，弯曲角度不小于120°。二、工程地质及水文地质条件该地区属于海相冲积平原，地势较低，地质作用以沉积为主，广泛分布着不同厚度的软土，其中以淤泥质粉土为主，局部为淤泥质粘土，具有含水量大，压缩性高、透水性、渗透性差和强度低的特点。站场周边遍布水渠、虾塘，纵横交错，地表水极为丰富。水量受季节影响明显，雨季河水往往暴涨，旱季河水流量锐减，甚至干枯。沿线附近多数沟渠满存地表水。在平原地区，地下水埋藏浅，一般为地表下〜。三、气象资料本区气候属于暖温带亚湿润大陆性季风气候区，四季分明，冬季寒冷干燥，春季大风频繁，夏季炎热多雨，雨量集中，秋季冷暖变化显着。降水量多集中在七、八月份，约占全年的70%，大风多集中在三、四月份，大雾天气则多发生在冬天且由南向北逐渐增多。历年平均初霜期在11〜12月，终霜期在历年3〜4月间，全年以东北风和西南风居多。四、施工用水、用电4施工用水自塘黄公路东侧生活区处接引。施工用电由沿线布设两台变压器提供。五、物资、设备及劳力准备1、大综材料来源确定后要及时编制材料采购计划，同时在材料进场前一定要做好各种原材料的试验、检验工作，材料经检验合格后大批量进场。各种材料采购前要询价做市场调查，进行招标采购。2、施工方案、施工方法明确后要及时组织设备进场，大型设备、特殊设备进场后要组织有关人员进行验收，以确保大型设备的安全运行。大型设备进场前要了解进场路线，明确设备卸车地点，做到卸车地点合理，避免发生不必要二次倒运。六、现场平面布置原则1）充分利用现场周围的既有道路，并对既有道路进行整修加固，少占池塘或农田，道路两侧设排水沟。2）生产、办公区应布置在交通、通信等方便地区，并靠近施工现场，电力供电充足的地方。3）做好生活及工作区的绿化工作，同时要树立企业形象，做好对外宣传工作。4）现场生产、生活、工作区域要充分考虑环境保护的要求，生产、生活垃圾要集中排放和处理，特别要处理好扬尘、防止污染池塘内的水产5七、组织机构八、施工工艺：（一）、电缆槽施工电缆槽安装时应采用专用机械在无水条件下切除基床表层级配碎石，切除范围至电缆槽内侧壁以外5cm。切除后于槽底铺设透水砾石或碎石，碎石顶部设2cm厚的水泥砂浆找平层后安装电缆槽，电缆槽安装完毕后采用C15混凝土回填内侧基坑并及时施工槽外混凝土护肩。电缆槽与接触网立柱、声屏障碍基础间缝隙采用水泥砂浆或C15混凝土灌实。电缆槽一般采用机械或人工吊装。盖板式电缆槽节间采用水泥浆勾缝，整体式电缆槽槽节对接时应在接口处涂抹沥青。6（二）、电缆井施工电缆井采用人工或机械挖坑，现场采用混凝土现浇，电缆井其周边超挖部分采用C15混凝土浇注，底部设10cm厚C15混凝土垫层，电缆井开口与电缆槽连接处内侧应采用水泥砂浆顺接抹平，以防棱角划伤线缆；连接错开处应采用水泥砂浆封堵，以防其他杂物进入。（三）、电缆槽（井）盖板安装为保证盖板安装平整牢固并防水，电缆槽（井）盖板安装前应在电缆槽（井）顶面涂抹沥青后再安装盖板，安装前应保证各类线缆敷设完毕。（四）、...
