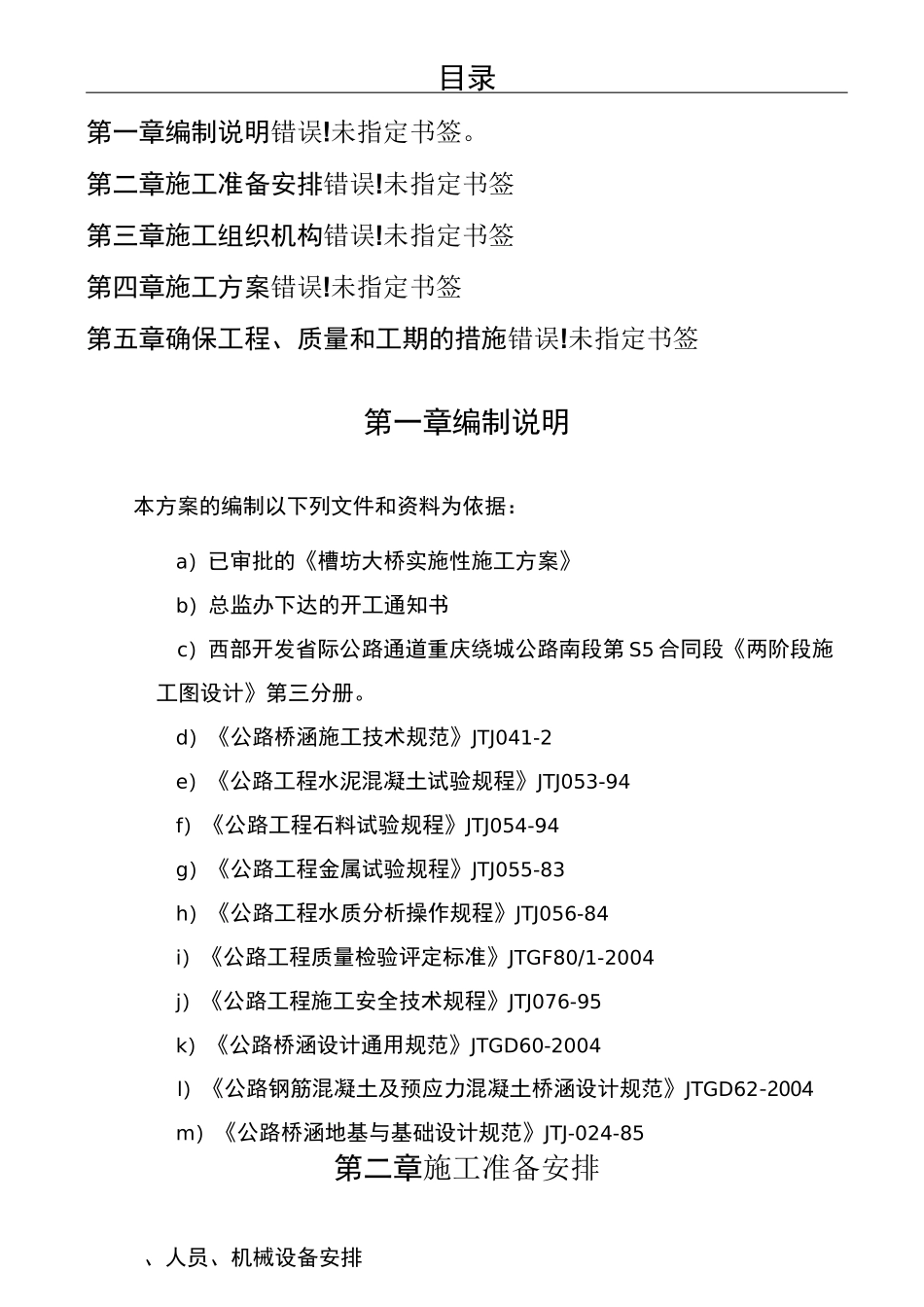

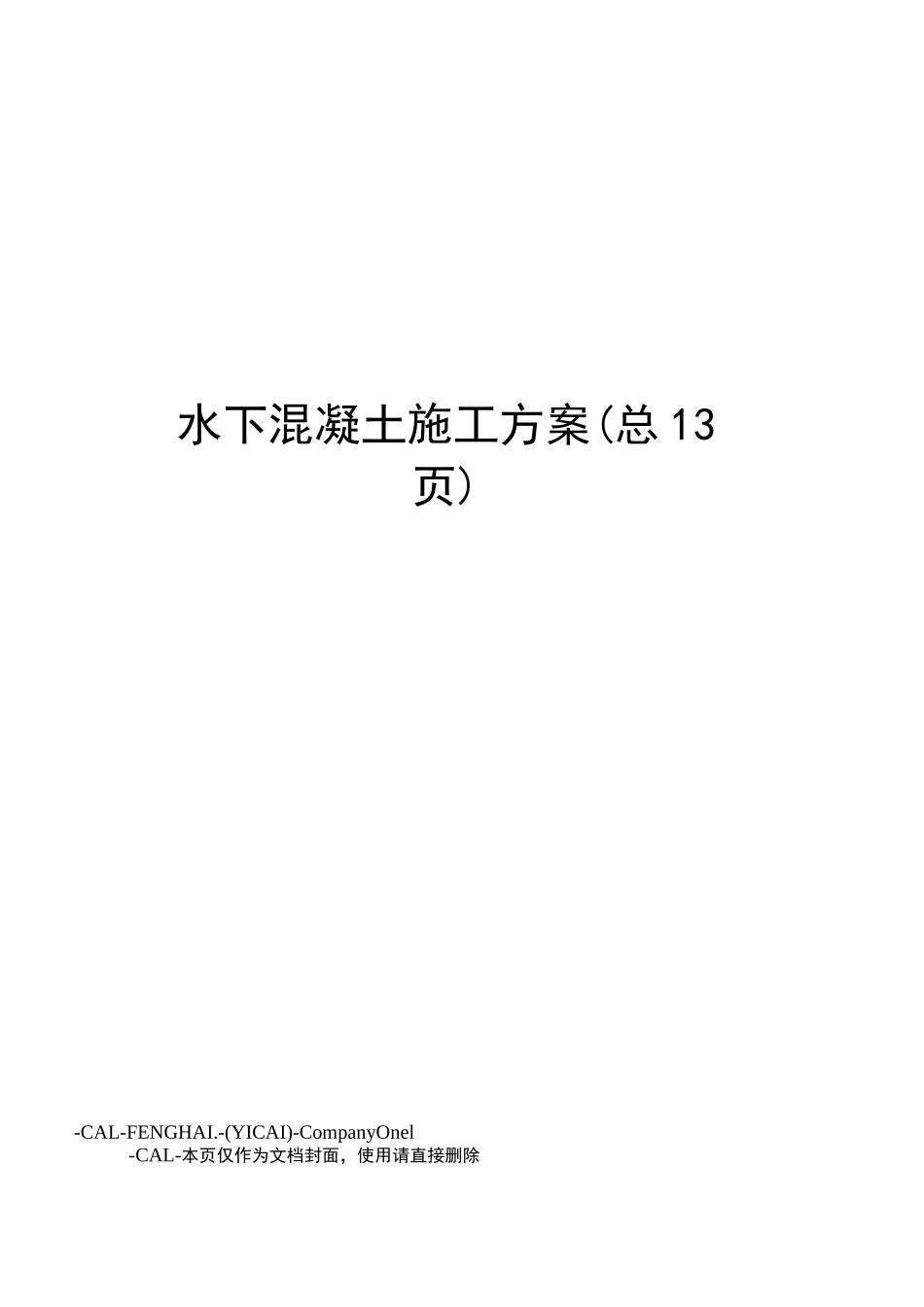

水下混凝土施工方案(总13页)-CAL-FENGHAI.-(YICAI)-CompanyOnel-CAL-本页仅作为文档封面，使用请直接删除目录第一章编制说明错误!未指定书签。第二章施工准备安排错误!未指定书签第三章施工组织机构错误!未指定书签第四章施工方案错误!未指定书签第五章确保工程、质量和工期的措施错误!未指定书签第一章编制说明本方案的编制以下列文件和资料为依据：a）已审批的《槽坊大桥实施性施工方案》b）总监办下达的开工通知书c）西部开发省际公路通道重庆绕城公路南段第S5合同段《两阶段施工图设计》第三分册。d）《公路桥涵施工技术规范》JTJ041-2e）《公路工程水泥混凝土试验规程》JTJ053-94f）《公路工程石料试验规程》JTJ054-94g）《公路工程金属试验规程》JTJ055-83h）《公路工程水质分析操作规程》JTJ056-84i）《公路工程质量检验评定标准》JTGF80/1-2004j）《公路工程施工安全技术规程》JTJ076-95k）《公路桥涵设计通用规范》JTGD60-2004l）《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTGD62-2004m）《公路桥涵地基与基础设计规范》JTJ-024-85第二章施工准备安排、人员、机械设备安排计划进场固定职工3人，民工15人。机械设备安排见下表：序号机械设备名称数量机械状况1拌和设备1良好2输送泵1良好3自卸汽车2良好4装载机1良好5吊车1良好6导管1良好二、材料准备备好足够的水泥、砂石等材料，避免在浇筑过程中出现因材料供应不上而暂停施工的情况。第三章施工组织机构1.组织机构项目负责人：陈—2.人员及职责1）项目负责人：对本桩基各项管理工作负全面责任，明确有关人员相应职责，定期对工程施工进度、质量、安康状况进行检查、评议、评定，及时采取纠正、预防措施。试验负责人；何桥质检负责人；丰1r1F1r现场施工负责人；张测量技术:负责人；易安全负责1人；邱2)项目总工：负责对本桩基工程质量进行控制、管理和监督，主持对工程质量的定期检查、评定、整改措施的落实以及督促管理人员作好质量记录。3)试验负责人：负责本桩基各种原材料及半成品的力学性能试验、化学性能试验，各种混合料的配合比组成设计及施工过程中的现场试验、检测。4)质检负责人：负责施工全过程工程质量的监督、检查及各工序交接的质量验收工作。以及配合业主、监理工程师进行有关工程质量检查及各种原始记录、工程检查验收工作，对监理工程师指出有关工程质量方面存在的问题提出具体处理意见，协助搞好工程成本控制。5)现场施工负责人：全面负责现场施工技术及安排，对外进行联络协调，对内进行工作的安排布置，对施工负全面责任，参加有关施工的协调会议，在总体施工负责人的领导下，协调各施工队之间的资源需求与共享，根据总体施工进度要求安排施工生产，同时负责现场的安全、质量工作。6)测量负责人：全面负责本桩基施工放样及复查工作。7)安全负责人：负责施工安全工作，对现场人员进行安全技术交底，制定施工安全管理制度并监督落实，负责处理安全事故，与有关部门联系有关安全事宜。第四章施工方案一、施工方法二、1、灌注水下混凝土采用内径为0.25m的钢性导管。钢筋笼安放完成后，及时拼装吊装导管，导管下口距孔底约0.5m左右。首批混凝土灌注导管埋深21m。计算桩基首批混凝土数量：V$nD2*（H1+H2）/4+nd2*h1/4=n*1.52*（1+0.4）/4+n*0.252*15*10/24/4=2.78m3式中：V—灌注首批混凝土所需数量（m3）D—桩孔直径（m）H1—桩孔底至导管底端间距，取0.4m。H2—导管初次埋置深度（m）。D—导管内径（m）h1—桩孔内混凝土达到埋置深度H2时，导管内混凝土柱平衡导管外（或泥浆）压力所需的高度（m），即h1=HwYW/Yc=15*10/24。HW以15米计算。故浇筑桩基首批水下混凝土数量22.78m3o2、灌注工作应连续进行，经常用测绳探测钻孔内混凝土高度，及时调整导管埋深，导管埋深控制在2〜6m范围内，采用吊车提升导管。3、灌注速度宜缓，减少混凝土对钢筋笼的冲击。当混凝土面进入钢筋骨架一定深度后，适当提升导管，使钢筋骨架在导管下口有一定埋深。间，宀完。量4、采用泵送砼，施工中严格控制混凝土配合比及和易性，一个孔桩做2组混凝土试件，并根据混凝土灌注情况，随机进行混凝土坍落度检查。5、施工中尽量减少...
