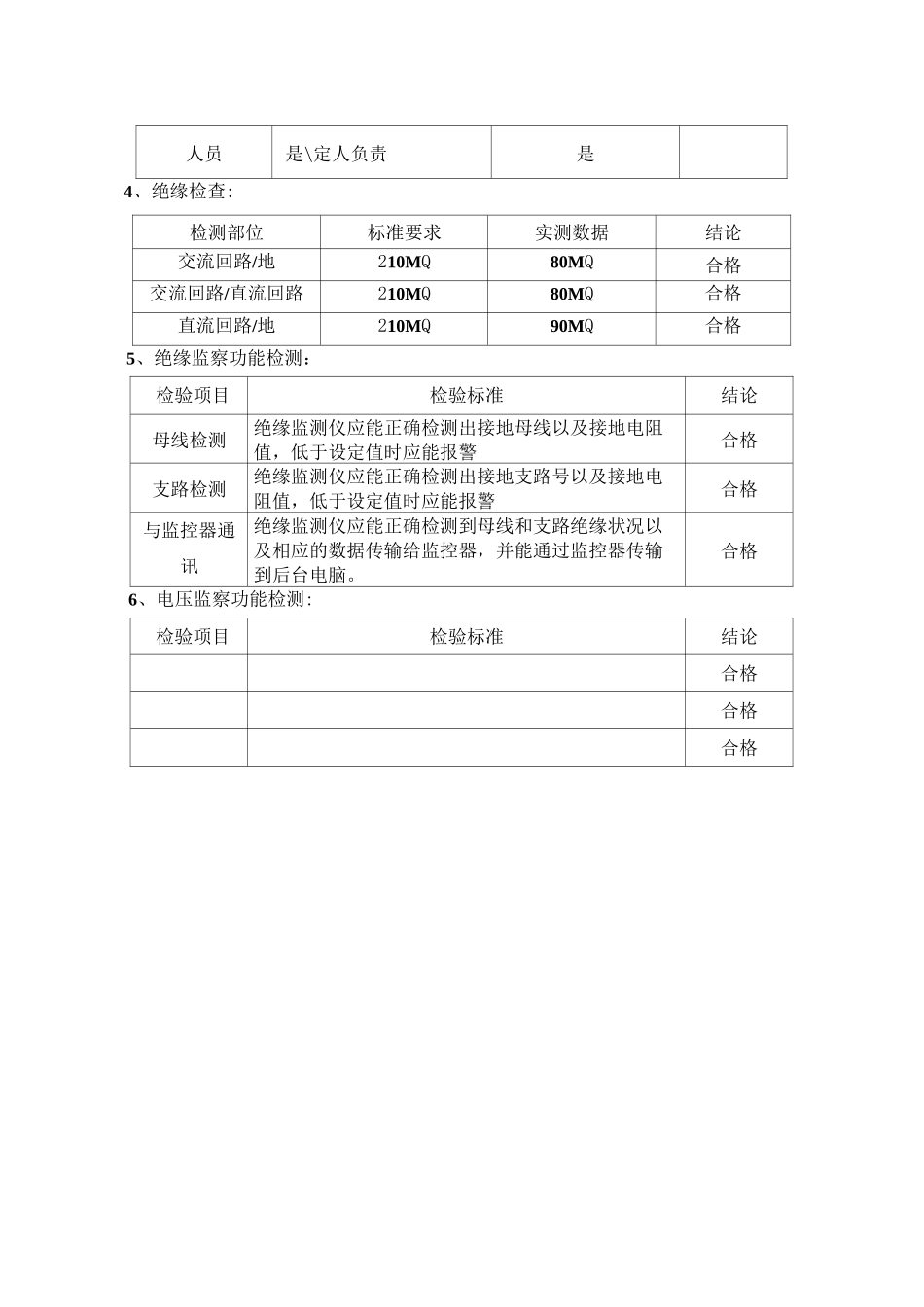

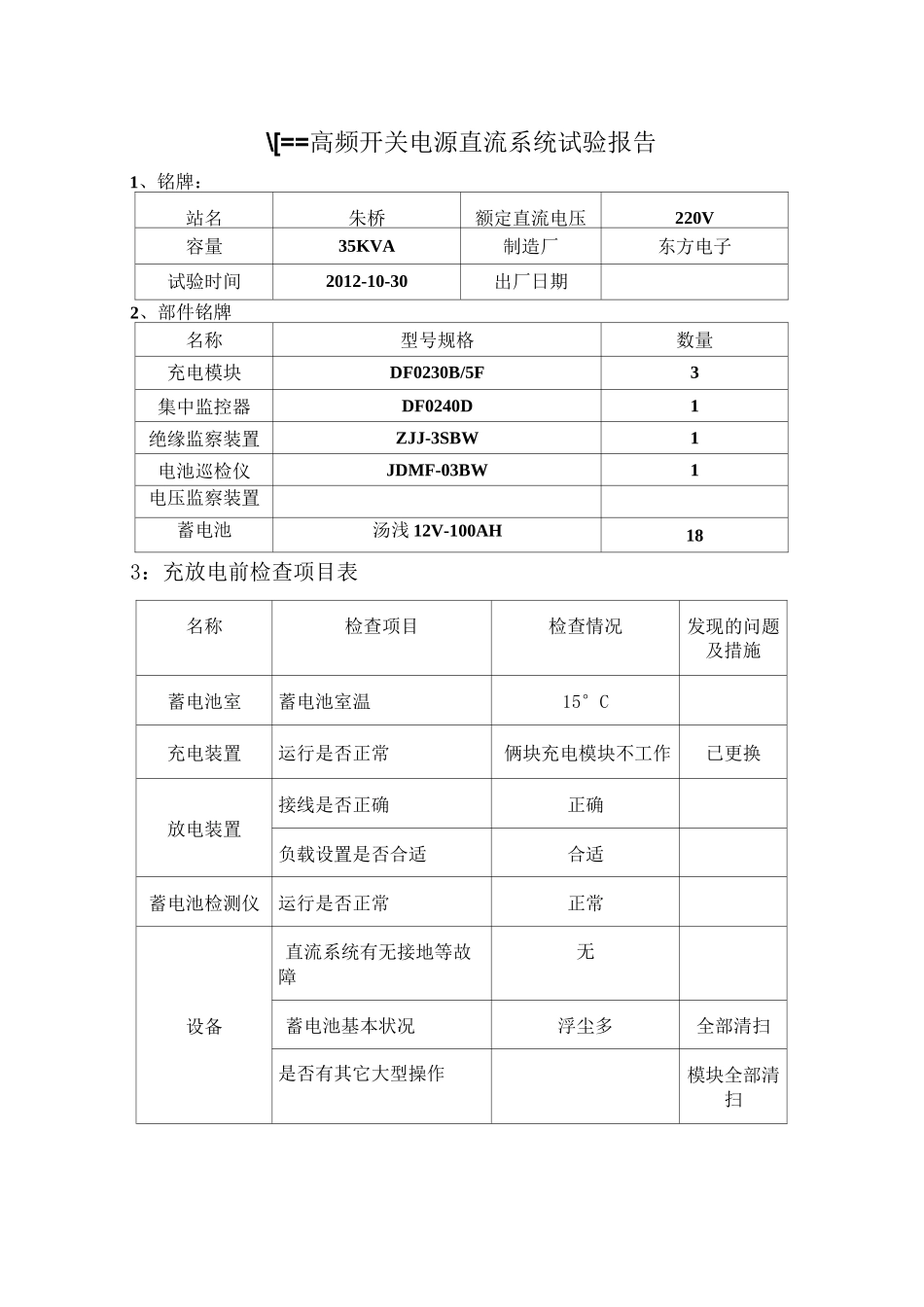

直流电源系统实验报告\[==高频开关电源直流系统试验报告1、铭牌：站名朱桥额定直流电压220V容量35KVA制造厂东方电子试验时间2012-10-30出厂日期2、部件铭牌名称型号规格数量充电模块DF0230B/5F3集中监控器DF0240D1绝缘监察装置ZJJ-3SBW1电池巡检仪JDMF-03BW1电压监察装置蓄电池汤浅12V-100AH183：充放电前检查项目表名称检查项目检查情况发现的问题及措施蓄电池室蓄电池室温15°C充电装置运行是否正常俩块充电模块不工作已更换放电装置接线是否正确正确负载设置是否合适合适蓄电池检测仪运行是否正常正常设备直流系统有无接地等故障无蓄电池基本状况浮尘多全部清扫是否有其它大型操作模块全部清扫人员是\定人负责是4、绝缘检查:检测部位标准要求实测数据结论交流回路/地210MQ80MQ合格交流回路/直流回路210MQ80MQ合格直流回路/地210MQ90MQ合格5、绝缘监察功能检测：检验项目检验标准结论母线检测绝缘监测仪应能正确检测出接地母线以及接地电阻值，低于设定值时应能报警合格支路检测绝缘监测仪应能正确检测出接地支路号以及接地电阻值，低于设定值时应能报警合格与监控器通讯绝缘监测仪应能正确检测到母线和支路绝缘状况以及相应的数据传输给监控器，并能通过监控器传输到后台电脑。合格6、电压监察功能检测:检验项目检验标准结论合格合格合格7、充电模块的性能序号测试项目参数实测参数结果1输入电压测试AB电压AC380V±15%385V合格BC电压AC380V±15%396V合格AC电压AC380V±15%387V合格|\\\\\?OPO,PO+输出参数稳压精度实验<±0.5%合格稳流精度实验<±0.5%合格纹波系数实验<±0.2%合格3出厂设置浮充电压220V:240V238V均充电，偶—8=8220V:250V243V充电限流0.1X100AH10A合母过压设置256V合母欠压设置198V控母过压设置242V控母欠压设置198V4耐压强度输入端、输出端、直流端对地应能承受50HZ\2000V的交流电压lmin,无击穿无闪络。合格5绝缘电阻直流电压为500V时，输入端、输出端对地绝缘电阻±500兆欧合格6显示状态测试显示状态正常合格8、浮充蓄电池组电压、电流的调节：―在本地工作方式，输入均充组号及定时时间，确认后（按确认键），系统以定时方式启动均充，当定时均充结束后，自动转为浮充运行。监控器能自动调节高频开关电源的输出电压及稳流电流；能实现对咼频开关电源统一控制和分组控制。9、蓄电池组的端电压测量及表记要求经查阅：蓄电池组的端电压测量记录均完整、无误。测量表计的标牌、标志、文字符号及功能显示完整、清晰。10、交流自投功能检测：交流进线在自投位置时，任一路因交流缺相或失压故障时，能切换到另一路交流电源供电，整个自投过程不影响系统的正常工作。11、电池巡检仪功能检测：经检测：电池巡检仪能将检测到的单节电池电压及温度按时传送给监控器，通过监控器可以看到温度和电压值；电压值误差＜±0・5%。12、阀控式蓄电池核对性充放电：放电情况放电起始时间2012-12-13-10:30放电发现问题及处理情况放电时发现2#\4#\13#\18#电池端电压严重低于截止电压10.8V。未处理放电结束时间2012-12-13-12:08合计放电时间1H38M蓄电池放出容量21.1AH放电电流15A重点落后电池2#\4#\13#\18#结论不合格充电情况充电起始时间2012-12-13-12：10充电发现的问题及处理情况充电结束时间2012-12-13-15：10合计充电时间3H充电完成的判断依据主监控上显示浮充电流0A结论附录：阀控式蓄电池核对性充放电检测记录表:放电235V电压充电216V充电10A电流放电15A室温15°C瓶号/电压11:3012:0811:3012:0811:3012:08111.78V11.76V211.98V10.83V312.04V12.03V410.17V7.37V512.17V11.78V611.98V11.96V712.01V11.85V812.10V11.94V911.78V12.08V1012.23V11.91V1112.01V12.00V1211.97V11.93V139.23V8.06V1411.90V11.76V1512.12V12.04V1612.07V11.96V1711.08V10.59V187.6V7.2V11、试验结果:结果：建议更换整体蓄电池组不合格项：蓄电池组质检部签章：测试：赵玉波确认：路京利审核：金海江日期：2012-12
