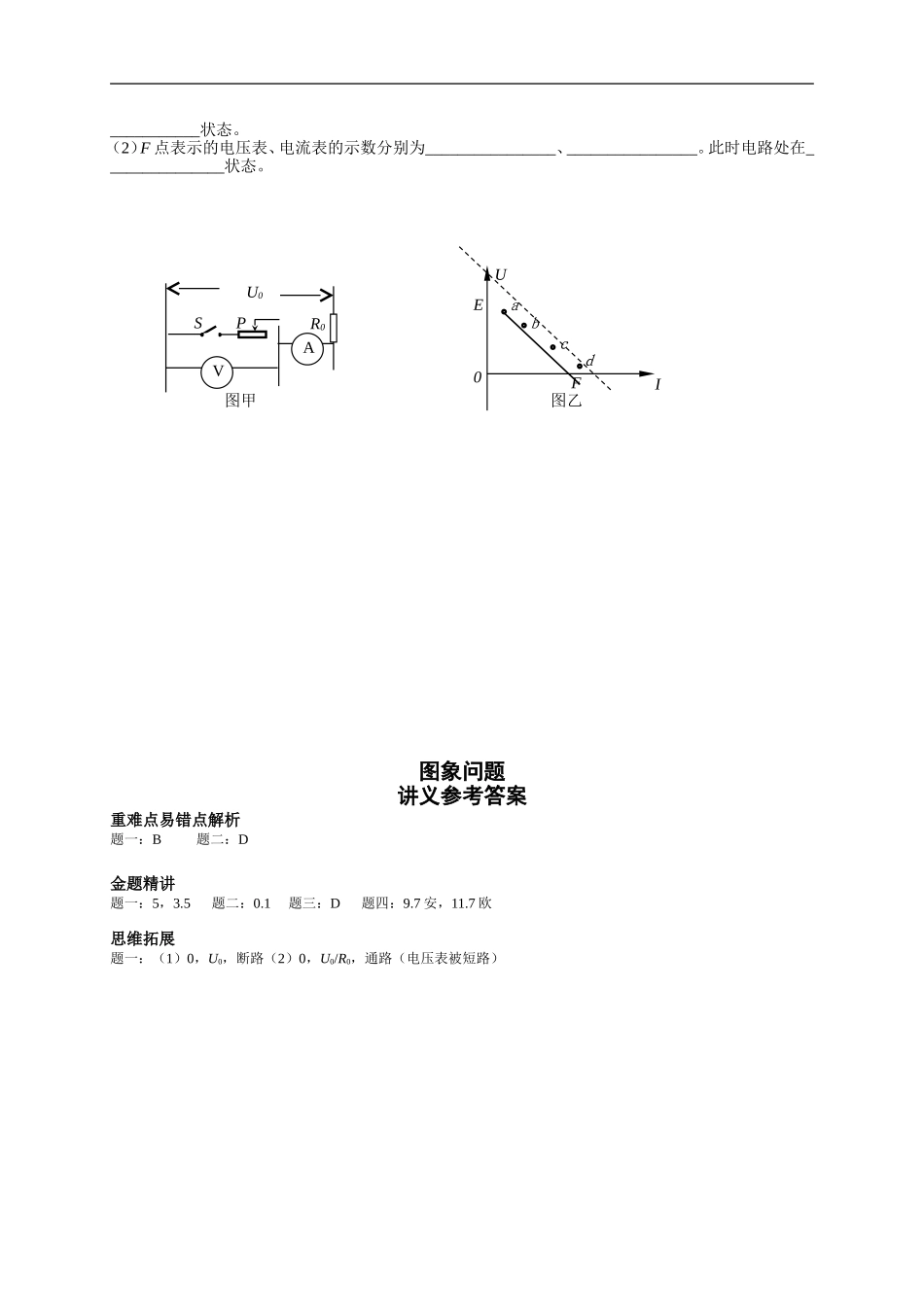

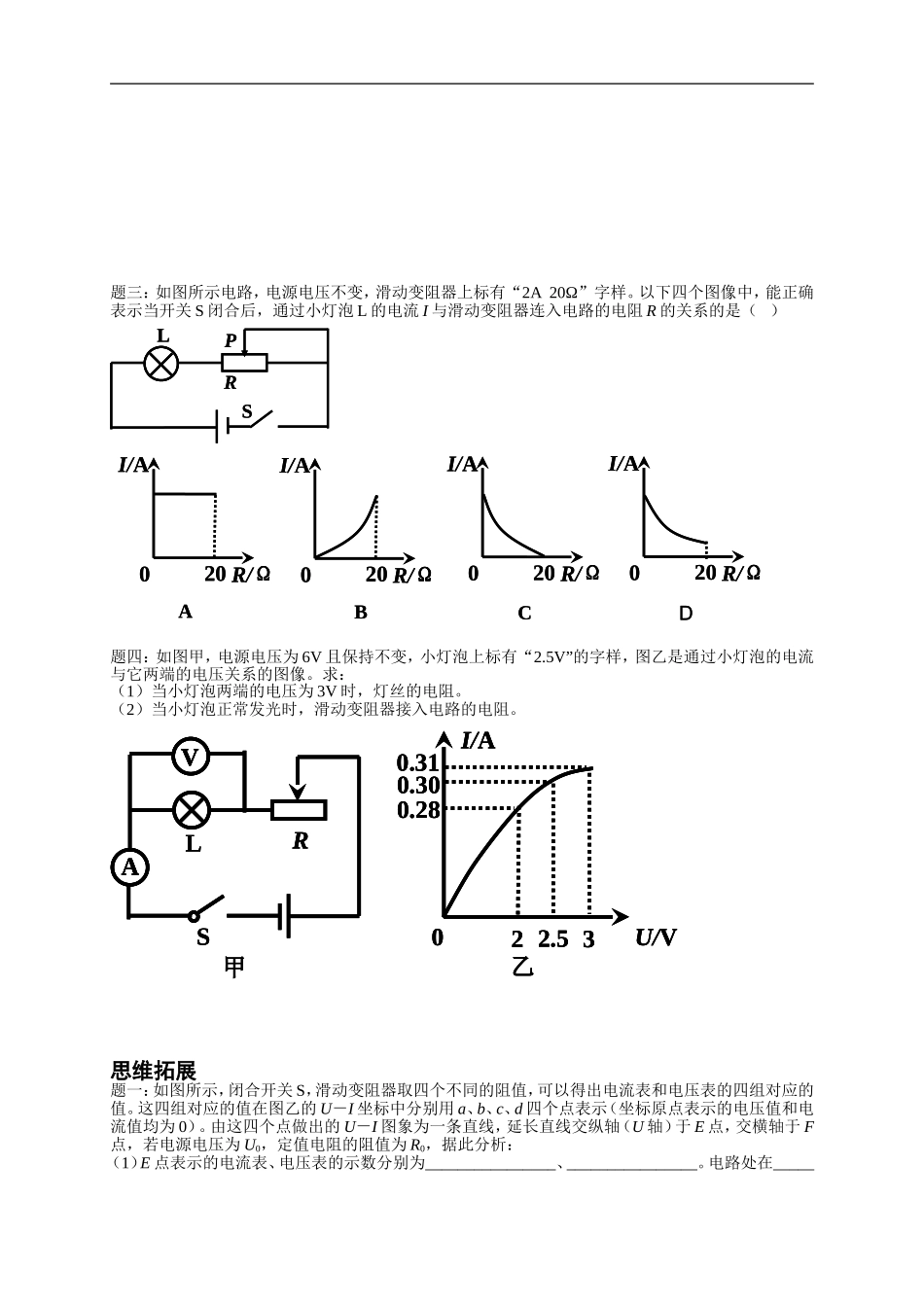

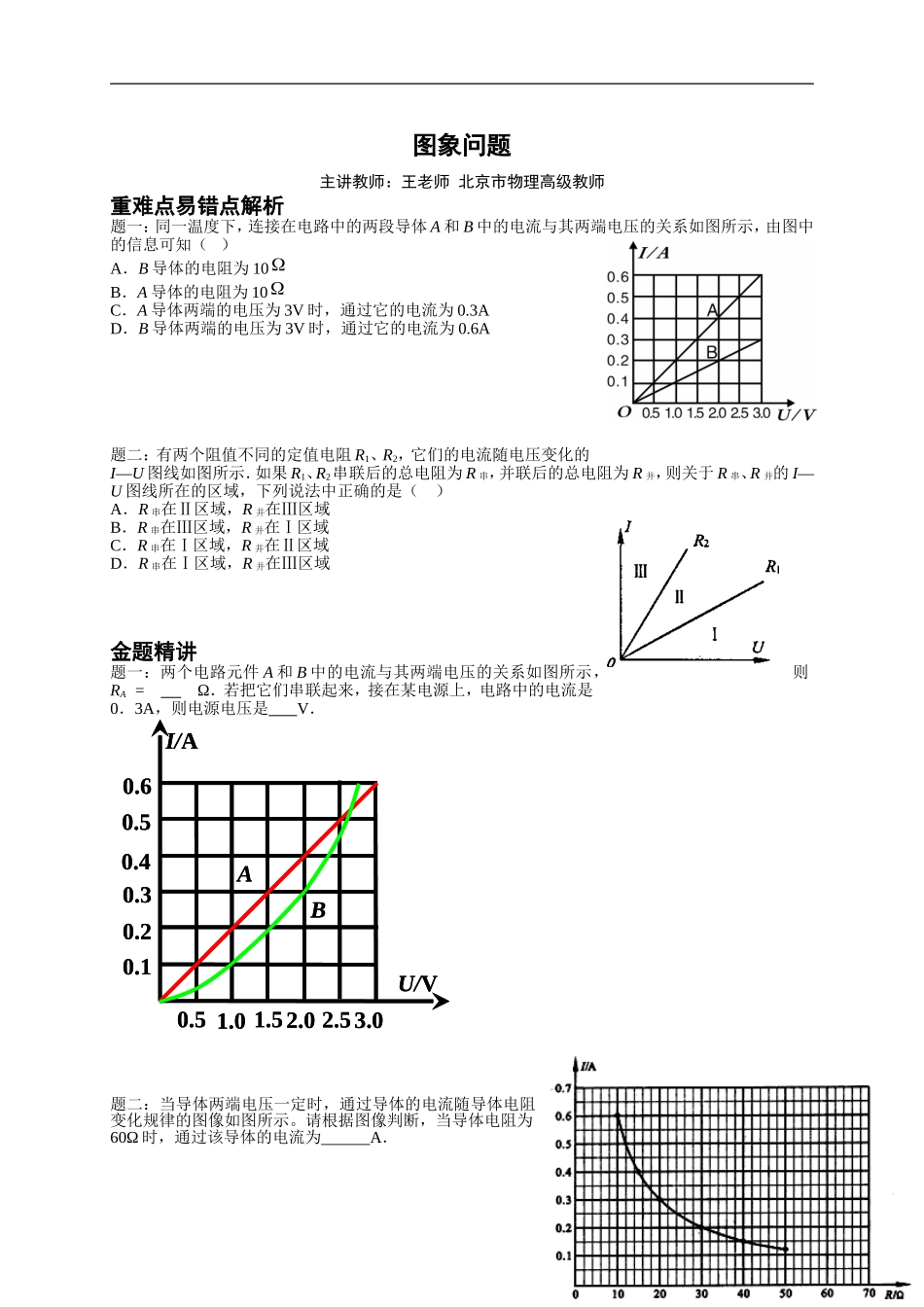

图象问题主讲教师：王老师北京市物理高级教师重难点易错点解析题一：同一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示，由图中的信息可知（）A．B导体的电阻为10B．A导体的电阻为10C．A导体两端的电压为3V时，通过它的电流为0.3AD．B导体两端的电压为3V时，通过它的电流为0.6A题二：有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的I—U图线如图所示．如果R1、R2串联后的总电阻为R串，并联后的总电阻为R并，则关于R串、R并的I—U图线所在的区域，下列说法中正确的是（）A．R串在Ⅱ区域，R并在Ⅲ区域B．R串在Ⅲ区域，R并在Ⅰ区域C．R串在Ⅰ区域，R并在Ⅱ区域D．R串在Ⅰ区域，R并在Ⅲ区域金题精讲题一：两个电路元件A和B中的电流与其两端电压的关系如图所示，则RA=Ω．若把它们串联起来，接在某电源上，电路中的电流是0．3A，则电源电压是V．I/AU/V0.51.00.51.52.02.53.00.40.30.20.10.6ABI/AU/V0.51.00.51.52.02.53.00.40.30.20.10.6AB题二：当导体两端电压一定时，通过导体的电流随导体电阻变化规律的图像如图所示。请根据图像判断，当导体电阻为60Ω时，通过该导体的电流为A．题三：如图所示电路，电源电压不变，滑动变阻器上标有“2A20Ω”字样。以下四个图像中，能正确表示当开关S闭合后，通过小灯泡L的电流I与滑动变阻器连入电路的电阻R的关系的是（）SRPLSRPLI/AR/Ω020I/AR/Ω020I/AR/Ω020I/AR/Ω020ABCDI/AR/Ω020I/AR/Ω020I/AR/Ω020I/AR/Ω020ABCD题四：如图甲，电源电压为6V且保持不变，小灯泡上标有“2.5V”的字样，图乙是通过小灯泡的电流与它两端的电压关系的图像。求：（1）当小灯泡两端的电压为3V时，灯丝的电阻。（2）当小灯泡正常发光时，滑动变阻器接入电路的电阻。VALRSU/VI/A322.500.280.300.31甲乙VALRSVALRSU/VI/A322.500.280.300.31U/VI/A322.500.280.300.31甲乙思维拓展题一：如图所示，闭合开关S，滑动变阻器取四个不同的阻值，可以得出电流表和电压表的四组对应的值。这四组对应的值在图乙的U－I坐标中分别用a、b、c、d四个点表示（坐标原点表示的电压值和电流值均为0）。由这四个点做出的U－I图象为一条直线，延长直线交纵轴（U轴）于E点，交横轴于F点，若电源电压为U0，定值电阻的阻值为R0，据此分析：（1）E点表示的电流表、电压表的示数分别为________________、________________。电路处在________________状态。（2）F点表示的电压表、电流表的示数分别为________________、________________。此时电路处在_______________状态。图甲图乙图象问题讲义参考答案重难点易错点解析题一：B题二：D金题精讲题一：5，3.5题二：0.1题三：D题四：9.7安，11.7欧思维拓展题一：（1）0，U0，断路（2）0，U0/R0，通路（电压表被短路）VAU0R0PSIU0EFａｂｃｄ
