三轴搅拌桩及旋喷桩施工方案VIP免费

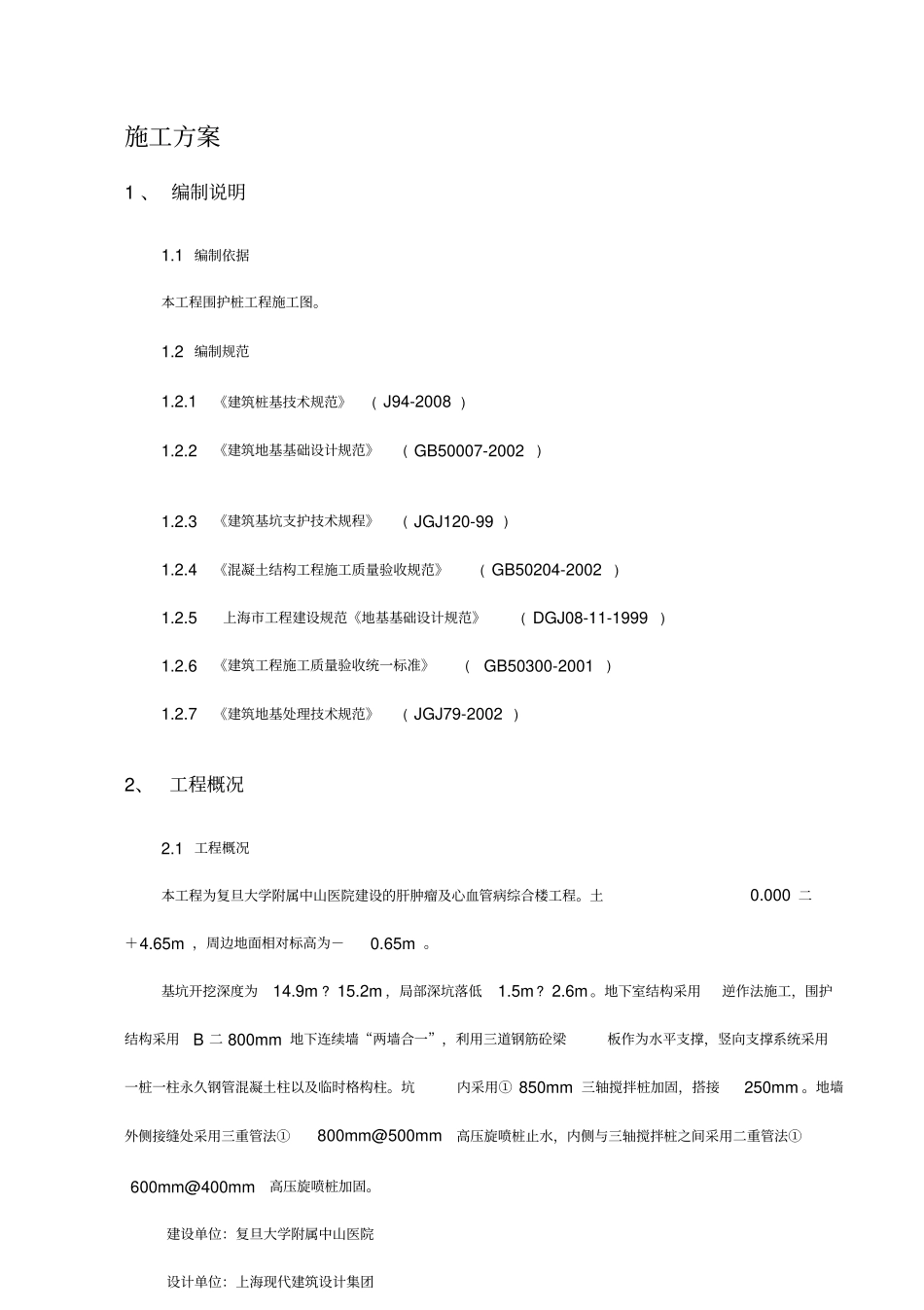

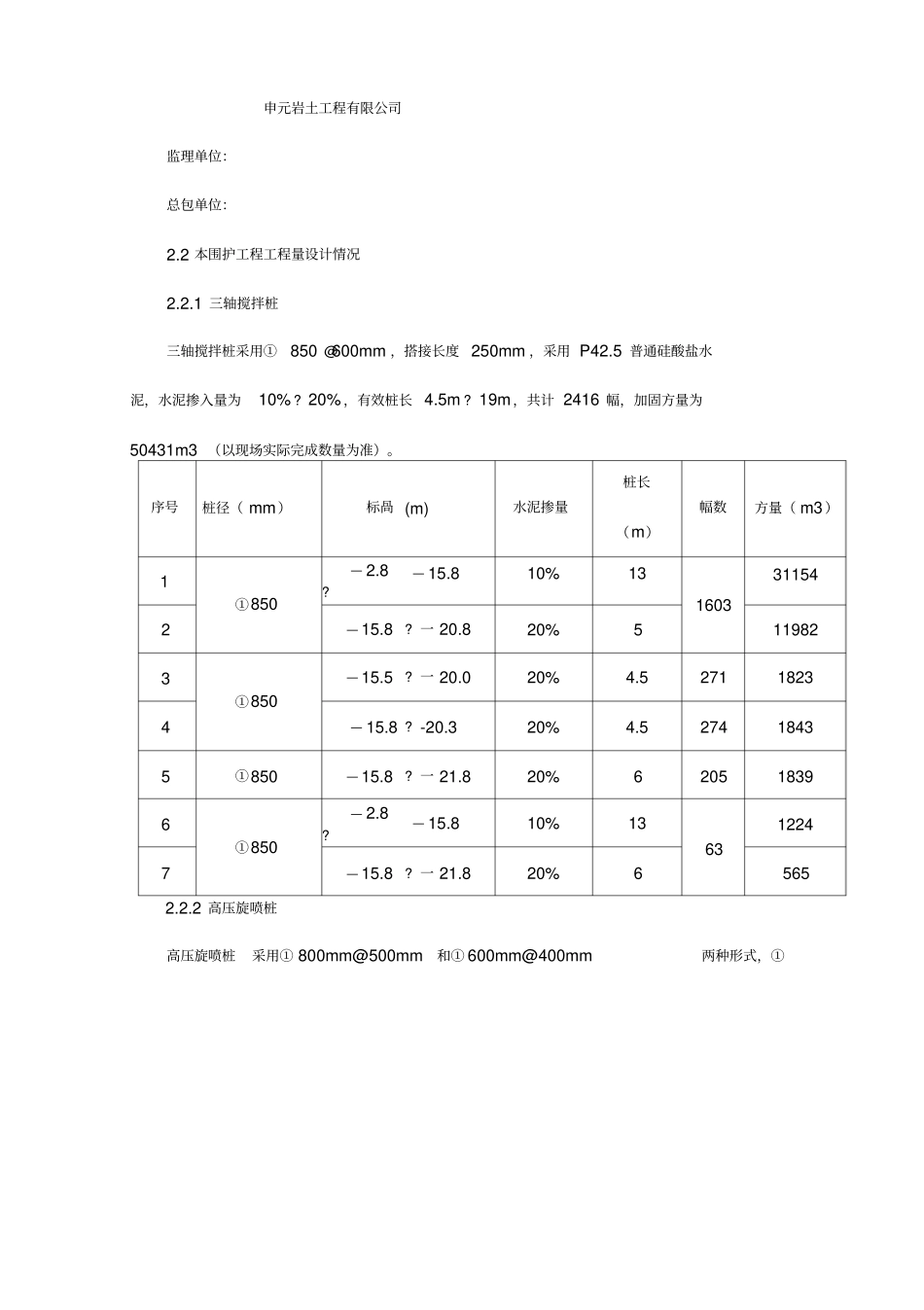

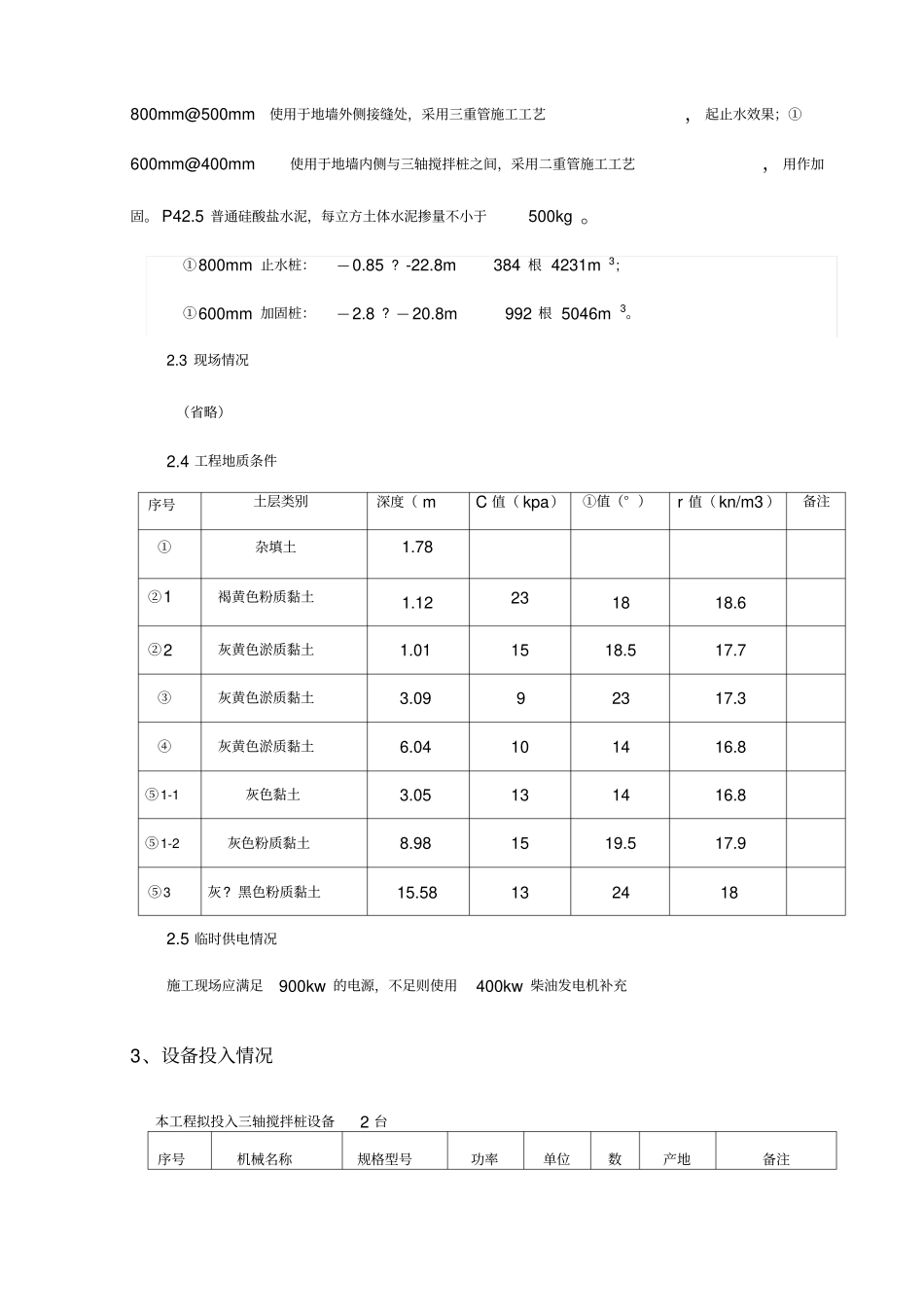

施工方案1、编制说明1.1编制依据本工程围护桩工程施工图。1.2编制规范1.2.1《建筑桩基技术规范》(J94-2008)1.2.2《建筑地基基础设计规范》(GB50007-2002)1.2.3《建筑基坑支护技术规程》(JGJ120-99)1.2.4《混凝土结构工程施工质量验收规范》(GB50204-2002)1.2.5上海市工程建设规范《地基基础设计规范》(DGJ08-11-1999)1.2.6《建筑工程施工质量验收统一标准》(GB50300-2001)1.2.7《建筑地基处理技术规范》(JGJ79-2002)2、工程概况2.1工程概况本工程为复旦大学附属中山医院建设的肝肿瘤及心血管病综合楼工程。土0.000二＋4.65m，周边地面相对标高为－0.65m。基坑开挖深度为14.9m?15.2m，局部深坑落低1.5m?2.6m。地下室结构采用逆作法施工，围护结构采用B二800mm地下连续墙“两墙合一”，利用三道钢筋砼梁板作为水平支撑，竖向支撑系统采用一桩一柱永久钢管混凝土柱以及临时格构柱。坑内采用①850mm三轴搅拌桩加固，搭接250mm。地墙外侧接缝处采用三重管法①800mm@500mm高压旋喷桩止水，内侧与三轴搅拌桩之间采用二重管法①600mm@400mm高压旋喷桩加固。建设单位：复旦大学附属中山医院设计单位：上海现代建筑设计集团申元岩土工程有限公司监理单位：总包单位：2.2本围护工程工程量设计情况2.2.1三轴搅拌桩三轴搅拌桩采用①850@600mm，搭接长度250mm，采用P42.5普通硅酸盐水泥，水泥掺入量为10%?20%，有效桩长4.5m?19m，共计2416幅，加固方量为50431m3（以现场实际完成数量为准）。序号桩径（mm）标咼(m)水泥掺量桩长（m）幅数方量（m3）1①850—2.8?—15.810%131603311542—15.8?一20.820%5119823①850—15.5?一20.020%4.527118234—15.8?-20.320%4.527418435①850—15.8?一21.820%620518396①850—2.8?—15.810%136312247—15.8?一21.820%65652.2.2高压旋喷桩高压旋喷桩采用①800mm@500mm和①600mm@400mm两种形式，①800mm@500mm使用于地墙外侧接缝处，采用三重管施工工艺，起止水效果；①600mm@400mm使用于地墙内侧与三轴搅拌桩之间，采用二重管施工工艺，用作加固。P42.5普通硅酸盐水泥，每立方土体水泥掺量不小于500kg。①800mm止水桩：—0.85?-22.8m384根4231m3;①600mm加固桩：—2.8?—20.8m992根5046m3。2.3现场情况（省略）2.4工程地质条件序号土层类别深度（mC值（kpa）①值（°）r值（kn/m3）备注①杂填土1.78②1褐黄色粉质黏土1.12231818.6②2灰黄色淤质黏土1.011518.517.7③灰黄色淤质黏土3.0992317.3④灰黄色淤质黏土6.04101416.8⑤1-1灰色黏土3.05131416.8⑤1-2灰色粉质黏土8.981519.517.9⑤3灰?黑色粉质黏土15.581324182.5临时供电情况施工现场应满足900kw的电源，不足则使用400kw柴油发电机补充3、设备投入情况本工程拟投入三轴搅拌桩设备2台序号机械名称规格型号功率单位数产地备注（KW）量1三轴搅拌桩机DH60890台1日本性能良好2三轴搅拌桩机JB16075台1日本良好3?850动力头ZKD85B-375台2日本性能良好4拌浆桶SM-700-122台2上海性能良好5贮浆桶SS-400-14台2上海性能良好6集水箱16m3台2上海性能良好7挖机EX-200台2日本性能良好8泥浆泵BW-1507.5台2上海性能良好9空压机9m3台2上海性能良好说明1、根据施工经验，每台套SMW设备投入施工用电可控制在350KVA。拟投入高压旋喷桩机2台序号设备名称规格型号单位数量备注1旋喷桩机YDM-1台2性能良好2压浆泵BW-320台2性能良好3灰浆搅拌机YJ-3台2性能良好4—存浆桶2M3台2性能良好—5—-------空压机--------—WY-6/7-D_____台2—性能良好——4、劳动力计划本工程最高峰施工人数36人，详见下表。工种岗位岗位人员合计人数SMW工法施工队机长2人2人SMW桩机司机2班X2台套X1人4人SMW桩机指挥2班X2台套X1人4人SMW放浆开泵2班X2台套X2人8人挖机司机2人/班X2台套4人小计22人高压旋喷施工劳动力计划序号类另S人数负责内容1作业班长2班组生产进度、质量、安全2机工4钻孔、成桩3杂工6水泥浆拌制4级配工2水泥浆级配、试块制作共计：7人（按照1台桩架配置）5、施工安排、进度计划及保证措施5.1施工安排本工程安全生产、文明施工与施工进度的兼顾是非常重要的，所以要求施工现场的科学管理和合理布局，优化劳动组织是全面完成本工程观念的基本前提，...
