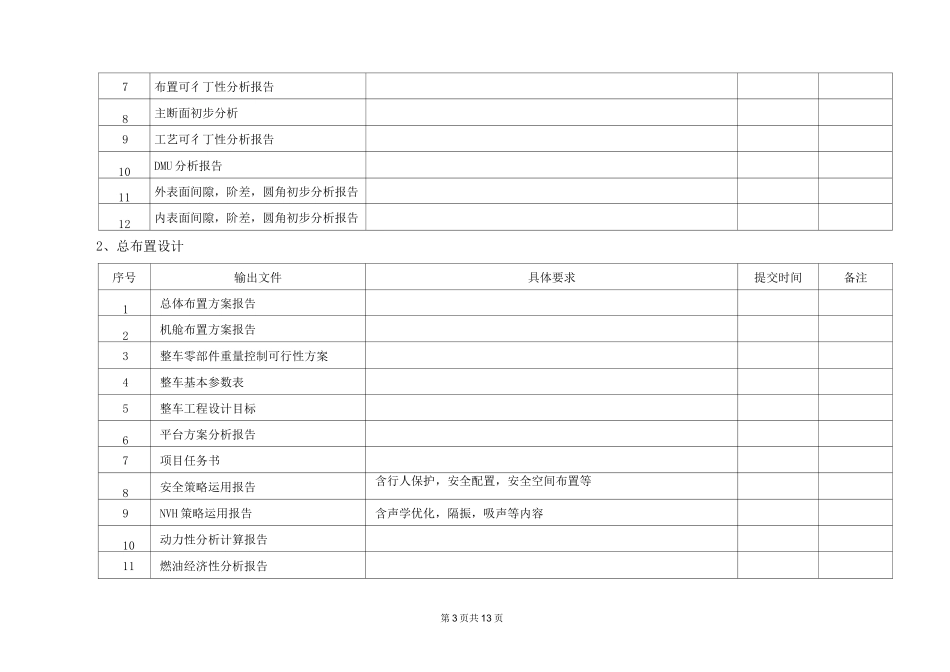

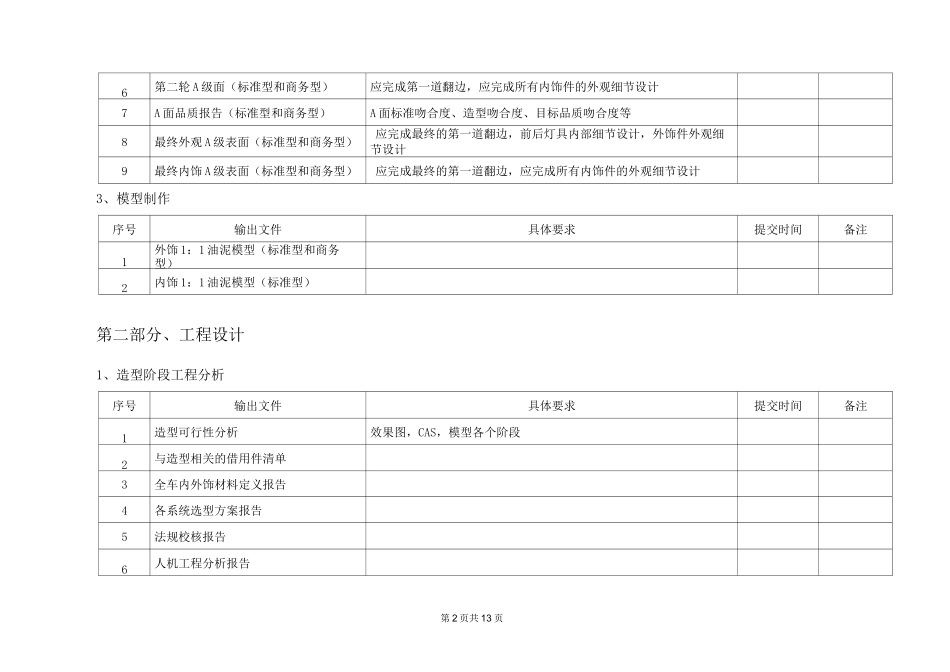

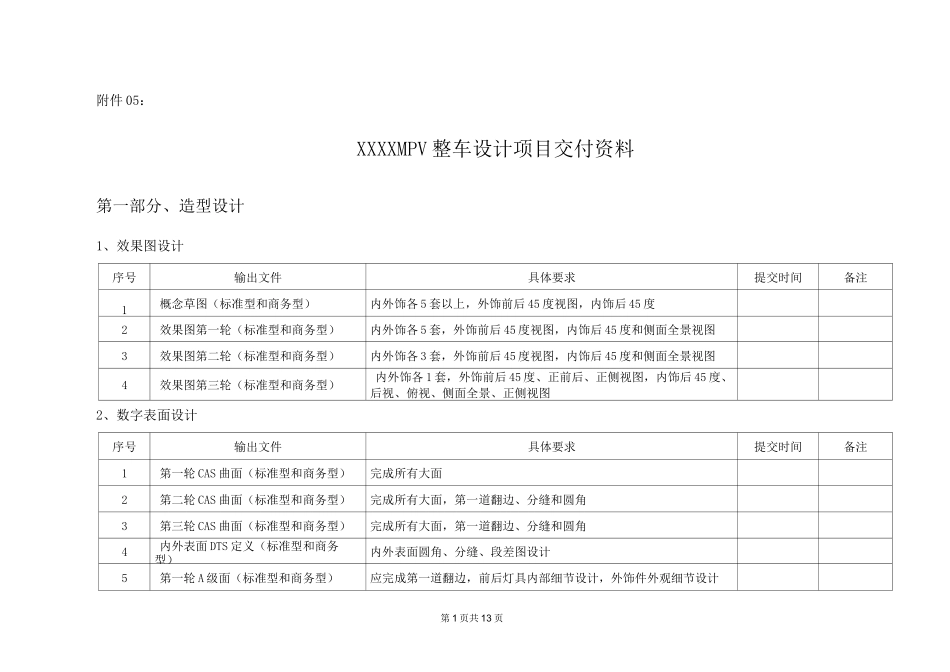

第1页共13页附件05：XXXXMPV整车设计项目交付资料第一部分、造型设计1、效果图设计序号输出文件具体要求提交时间备注1概念草图（标准型和商务型）内外饰各5套以上，外饰前后45度视图，内饰后45度2效果图第一轮（标准型和商务型）内外饰各5套，外饰前后45度视图，内饰后45度和侧面全景视图3效果图第二轮（标准型和商务型）内外饰各3套，外饰前后45度视图，内饰后45度和侧面全景视图4效果图第三轮（标准型和商务型）内外饰各1套，外饰前后45度、正前后、正侧视图，内饰后45度、后视、俯视、侧面全景、正侧视图2、数字表面设计序号输出文件具体要求提交时间备注1第一轮CAS曲面（标准型和商务型）完成所有大面2第二轮CAS曲面（标准型和商务型）完成所有大面，第一道翻边、分缝和圆角3第三轮CAS曲面（标准型和商务型）完成所有大面，第一道翻边、分缝和圆角4内外表面DTS定义（标准型和商务型）内外表面圆角、分缝、段差图设计5第一轮A级面（标准型和商务型）应完成第一道翻边，前后灯具内部细节设计，外饰件外观细节设计第2页共13页6第二轮A级面（标准型和商务型）应完成第一道翻边，应完成所有内饰件的外观细节设计7A面品质报告（标准型和商务型）A面标准吻合度、造型吻合度、目标品质吻合度等8最终外观A级表面（标准型和商务型）应完成最终的第一道翻边，前后灯具内部细节设计，外饰件外观细节设计9最终内饰A级表面（标准型和商务型）应完成最终的第一道翻边，应完成所有内饰件的外观细节设计3、模型制作序号输出文件具体要求提交时间备注1外饰1：1油泥模型（标准型和商务型）2内饰1：1油泥模型（标准型）第二部分、工程设计1、造型阶段工程分析序号输出文件具体要求提交时间备注1造型可行性分析效果图，CAS，模型各个阶段2与造型相关的借用件清单3全车内外饰材料定义报告4各系统选型方案报告5法规校核报告6人机工程分析报告第3页共13页7布置可彳丁性分析报告8主断面初步分析9工艺可彳丁性分析报告10DMU分析报告11外表面间隙，阶差，圆角初步分析报告12内表面间隙，阶差，圆角初步分析报告2、总布置设计序号输出文件具体要求提交时间备注1总体布置方案报告2机舱布置方案报告3整车零部件重量控制可行性方案4整车基本参数表5整车工程设计目标6平台方案分析报告7项目任务书8安全策略运用报告含行人保护，安全配置，安全空间布置等9NVH策略运用报告含声学优化，隔振，吸声等内容10动力性分析计算报告11燃油经济性分析报告第4页共13页12制动性能分析报告13整车BOM表14整车材料统计表15整车重量统计表及轴何分配表16整车扭矩统计表主要紧固件的拧紧、松开扭矩情况（含附件及安全力矩表）17整车标准件及非标件统计表18整车标签位置及用材统计表19各系统零部件描述报告含零件名称、基本尺寸、材料、工艺性、基本性能要等信息，车身零部件功能描述表20硬点统计报告含重要检测安装点、虚拟轴线、角度等信息21外表面间隙，阶差，圆角报告22内表面间隙，阶差，圆角报告23车身总布置图24底盘及动力集成总布置图25整车姿态报告26整车布置间隙表27外轮廓尺寸，轴荷及质量限值报告28外部凸出物法规校核报告29内部凸出物法规校核报告30安全约束系统法规校核报告第5页共13页31外部照明法规校核报告32轮护板法规校核报告33牌照安装法规校核报告34行人保护碰撞空间布置分析报告35前视野分析报告36A柱障碍角分析报告37内外后视镜视野分析报告38仪表视野分析报告39雨刮刮刷面积校核报告40座椅布置校核报告座椅不同位置不同姿态的合理性分析、操作件的布置合理性分析等41操控件布置合理性分析报告42手伸及界面分析报告43上下车方便性分析报告44安全气囊布置合理性分析报告45遮阳板位置校核报告46冷却迎风面积计算报告47拖钩布置位置合理性分析报告48炫目校核报告49膝部碰撞保护区域分析报告50除霜除雾口分析报告第6页共13页51空调出风口位置分析报告52运动件DMU分析报告整车所有运动件，含过载分析、天窗运动校核53主断面图册车身各安装件安装断面及安装硬点（工艺阶段）3、动力及底盘系统设计序号输出文件具体要求提交时间备注1各系统设计方案说明书总系统设计目标，结构型式、布置方案等2各系统零部件技术条...
