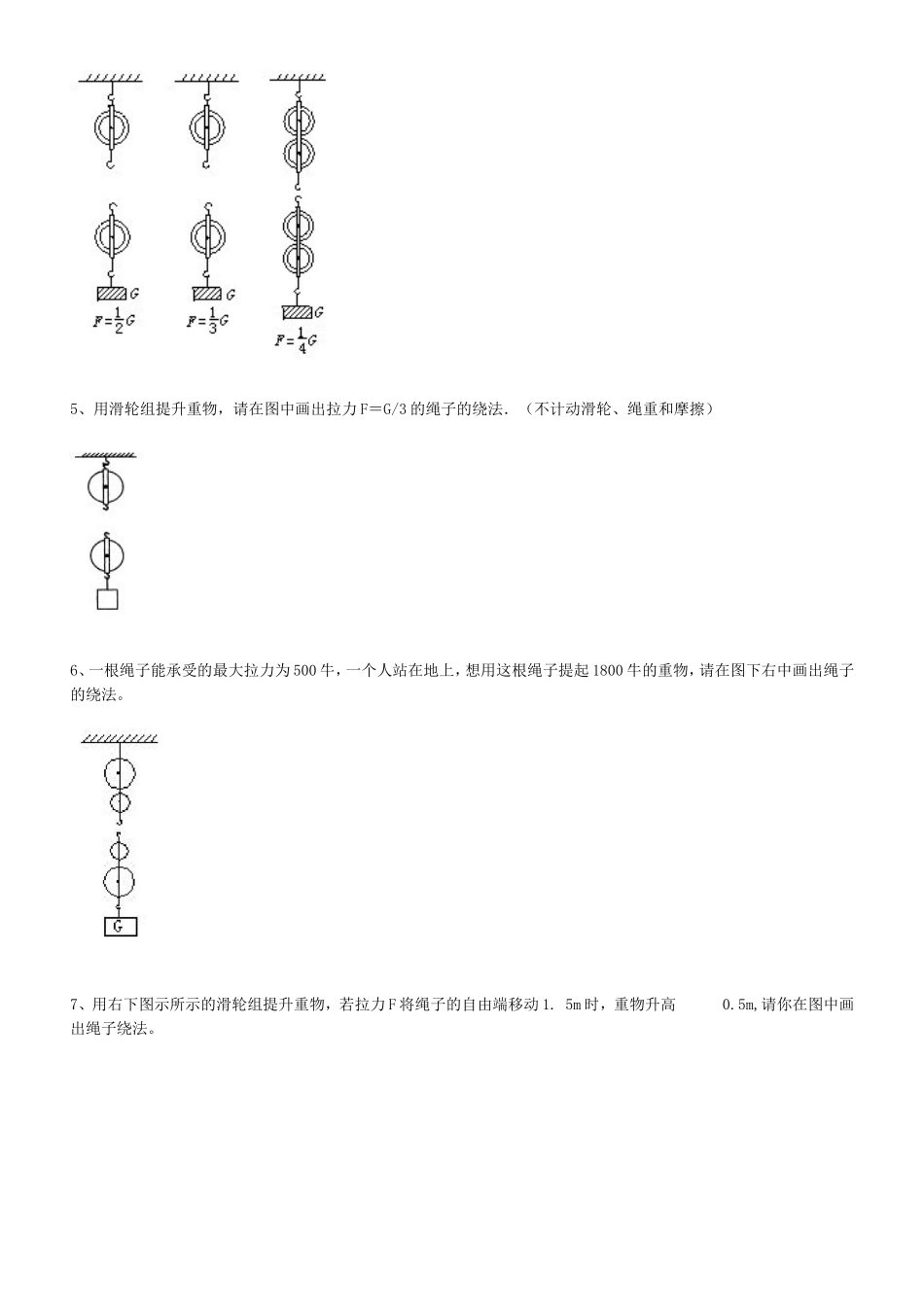

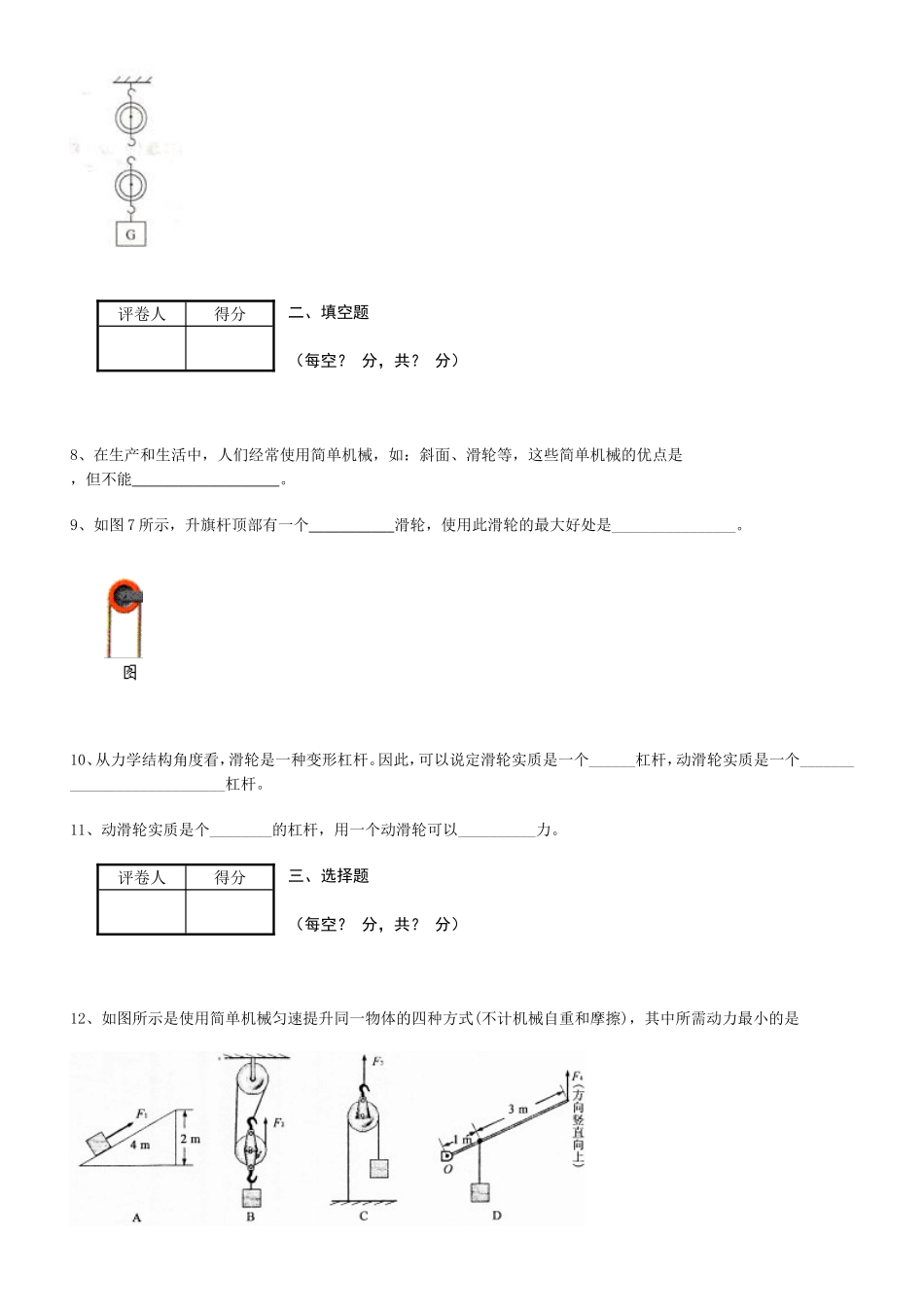

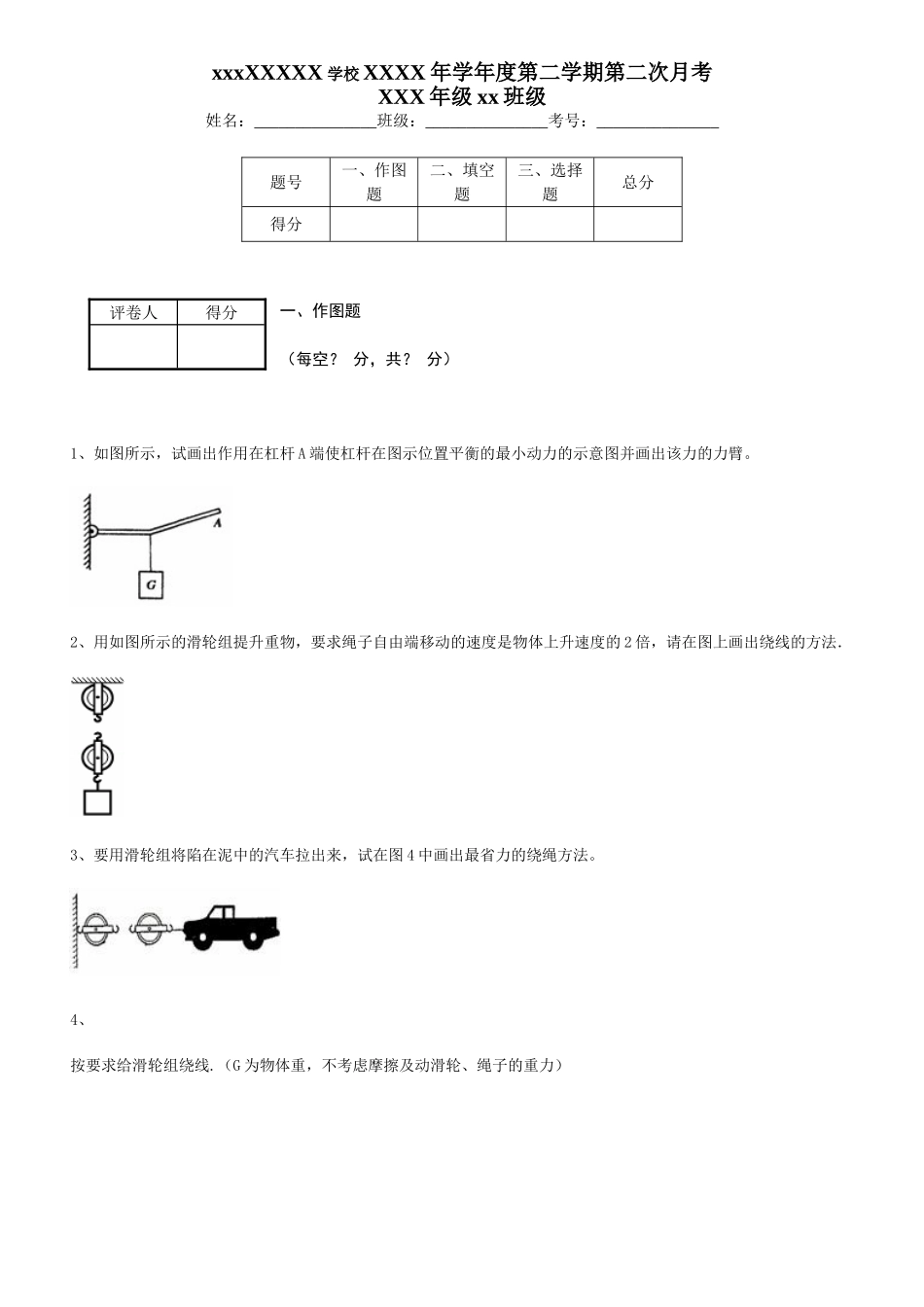

xxxXXXXX学校XXXX年学年度第二学期第二次月考XXX年级xx班级姓名：_______________班级：_______________考号：_______________题号一、作图题二、填空题三、选择题总分得分一、作图题（每空？分，共？分）1、如图所示，试画出作用在杠杆A端使杠杆在图示位置平衡的最小动力的示意图并画出该力的力臂。2、用如图所示的滑轮组提升重物，要求绳子自由端移动的速度是物体上升速度的2倍，请在图上画出绕线的方法．3、要用滑轮组将陷在泥中的汽车拉出来，试在图4中画出最省力的绕绳方法。4、按要求给滑轮组绕线.（G为物体重，不考虑摩擦及动滑轮、绳子的重力）评卷人得分5、用滑轮组提升重物，请在图中画出拉力F＝G/3的绳子的绕法．（不计动滑轮、绳重和摩擦）6、一根绳子能承受的最大拉力为500牛，一个人站在地上，想用这根绳子提起1800牛的重物，请在图下右中画出绳子的绕法。7、用右下图示所示的滑轮组提升重物，若拉力F将绳子的自由端移动1.5m时，重物升高0.5m,请你在图中画出绳子绕法。二、填空题（每空？分，共？分）8、在生产和生活中，人们经常使用简单机械，如：斜面、滑轮等，这些简单机械的优点是，但不能。9、如图7所示，升旗杆顶部有一个滑轮，使用此滑轮的最大好处是________________。10、从力学结构角度看，滑轮是一种变形杠杆。因此，可以说定滑轮实质是一个______杠杆，动滑轮实质是一个___________________________杠杆。11、动滑轮实质是个________的杠杆，用一个动滑轮可以__________力。三、选择题（每空？分，共？分）12、如图所示是使用简单机械匀速提升同一物体的四种方式(不计机械自重和摩擦)，其中所需动力最小的是评卷人得分评卷人得分13、使用动滑轮可以（）A.改变力的方向B.省一半力C.不省力D.以上说法都不对14、下列简单机械中，一定不省力的是：A．动滑轮;B．定滑轮;C．滑轮组;D．杠杆.15、骑自行车上坡走“S”形路线，这样做的好处是：A.省距离;B.省力;C.费力，但省时间;D.以上说法都不对.16、工厂为了搬运一个笨重的机器进人车间，某工人设计了下图所示的四种方案（机器下方的小圆表示并排放置的圆型钢管的横截面），其中最省力的方案是17、如图的三个滑轮分别拉同一物体沿同一水平地面做匀速直线运动,所用的拉力分别为F1,F2,F3,那么,下列关系式中正确的是:A．F1＞F2＞F3;B．F1＜F2＜F3;C．F2＞F1＞F3;D．F2＜F1＜F3.18、关于滑轮，下列说法错误的是：A．使用定滑轮不省力，但是能改变动力的方向;B．使用动滑轮能省一半力，还能改变动力的方向;C．定滑轮实质是个等臂杠杆;D．动滑轮实质是个动力臂为阻力臂两倍的杠杆.19、使用定滑轮提升重物，当分别在A方向、B方向和C方向拉重物时：A.A方向拉力最小;B.B方向拉力最小;C.C方向拉力最小;D.三个方向拉力都一样.参考答案一、作图题1、2、考点：滑轮组的设计与组装。专题：作图题。分析：首先要会组装滑轮组．知道承担物重的绳子段数越多越省力．在此题中，绳子自由端移动的速度是物体上升速度的2倍，可以知道，绳子的股数为2股，根据“奇动偶定”的原则，画出使用滑轮组提起物体时的绕绳方法，所以要从定滑轮绕起．解答：解：根据题目要求，绳子自由端移动的速度是物体上升速度的2倍，可以知道，绳子的股数为2股，然后根据“奇动偶定”的原则，此题中的绳子股数为偶数，因此绳子的自由端要从定滑轮开始绕起．如下图：点评：此题主要考查的是学生绕制滑轮组的能力，重点是绳子股数的判断，然后根据“奇动偶定”的原则来绕制滑轮组．3、4、5、6、7、二、填空题8、省力省功9、定；改变力的方向10、等臂动力臂是阻力臂2倍的11、动力臂为阻力臂2倍；省一半。三、选择题12、D13、B14、B15、B16、C17、D18、B19、D
