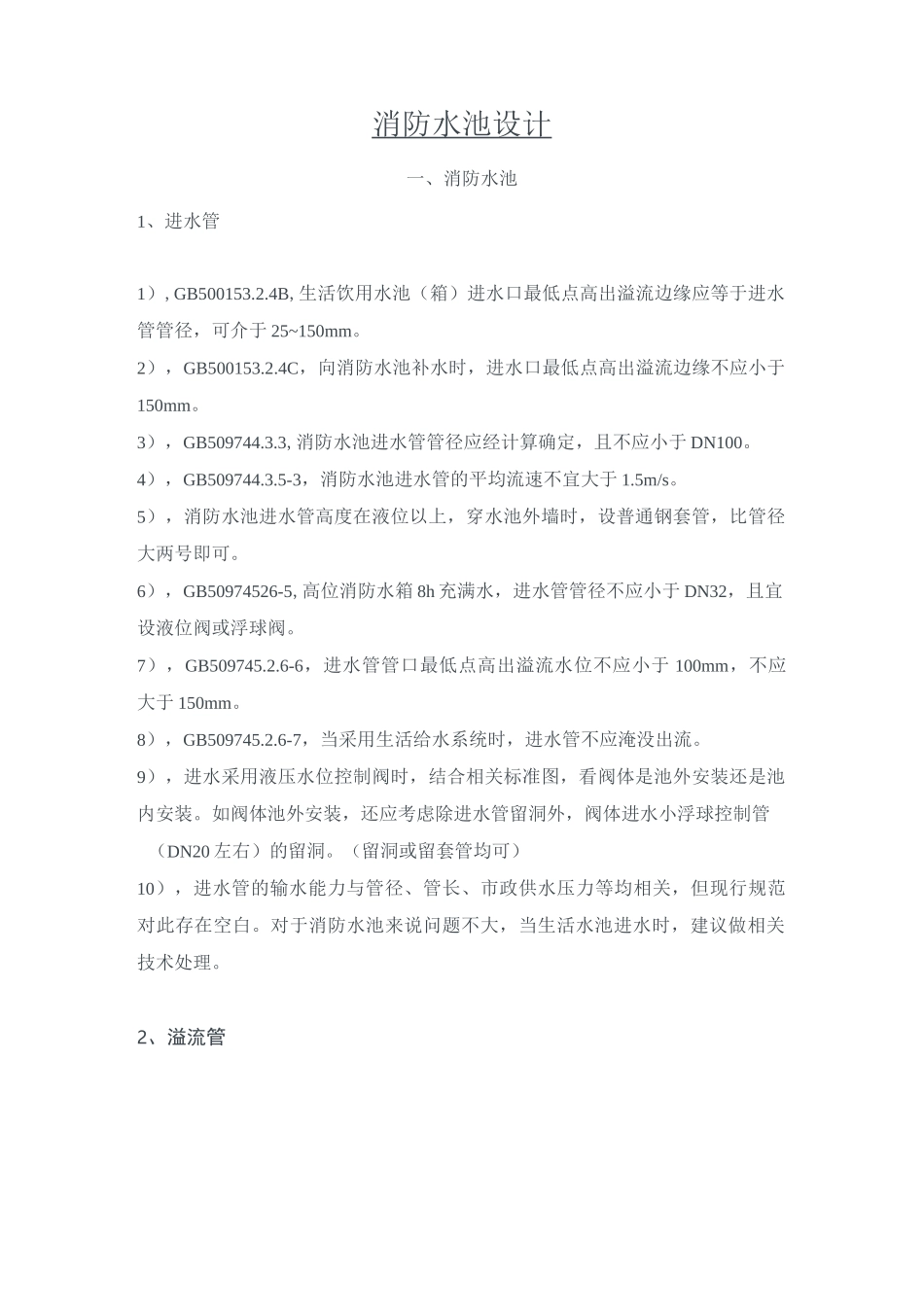

消防水池设计一、消防水池1、进水管1）,GB500153.2.4B,生活饮用水池（箱）进水口最低点高出溢流边缘应等于进水管管径，可介于25~150mm。2），GB500153.2.4C，向消防水池补水时，进水口最低点高出溢流边缘不应小于150mm。3），GB509744.3.3,消防水池进水管管径应经计算确定，且不应小于DN100。4），GB509744.3.5-3，消防水池进水管的平均流速不宜大于1.5m/s。5），消防水池进水管高度在液位以上，穿水池外墙时，设普通钢套管，比管径大两号即可。6），GB50974526-5,高位消防水箱8h充满水，进水管管径不应小于DN32，且宜设液位阀或浮球阀。7），GB509745.2.6-6，进水管管口最低点高出溢流水位不应小于100mm，不应大于150mm。8），GB509745.2.6-7，当采用生活给水系统时，进水管不应淹没出流。9），进水采用液压水位控制阀时，结合相关标准图，看阀体是池外安装还是池内安装。如阀体池外安装，还应考虑除进水管留洞外，阀体进水小浮球控制管（DN20左右）的留洞。（留洞或留套管均可）10），进水管的输水能力与管径、管长、市政供水压力等均相关，但现行规范对此存在空白。对于消防水池来说问题不大，当生活水池进水时，建议做相关技术处理。2、溢流管1），GB500153.7.7-5，溢流管宜采用水平喇叭口集水，喇叭口向下的垂直管段不宜小于4倍溢流管管径。溢流管的管径，应按能排泄水箱等最大入流量确定，并宜比进水管管径大一级。2），GB500153.7.7-7，水塔，水池应设水位监视和溢流报警装置，水箱宜设置水位监视和溢流报警装置。信息应传至监控中心。3）,溢流管高度在液位以下，穿水池外墙时，根据《防水套管》02S404标准图集，设A型柔性防水套管，提土建资料时，对应图集的D2，也即套管外径。4），GB509745.2.6-8，高位消防水箱溢流管直径不应小于进水管的2倍，且不应小于DN100，溢流管喇叭口直径不应小于溢流管直径的1.5〜2.5倍。（关于吸水喇叭口，《水泵与水泵站》（姜乃昌主编）教材给出数据，吸水喇叭口直径D取吸水管径的1.3〜1.5倍）5），参考05S804，《矩形钢筋混凝土蓄水池》，溢流管宜比进水管大一号。3、放空管1），GB500153.7.7-6，泄水管管径，根据泄空时间和泄水受体排泄能力确定。（09版规范未明确做法）2），参考《民用建筑给水排水设计技术措施》P84,无特殊要求时，泄水管管径可比进水管缩小1〜2级，但不小于DN50.3），和进水管同，进水管在供水压力作用下，末端自由出流；泄水管在水池静水压作用下，末端自由出流。对于民用建筑中的消防水池而言，由于泄水管长度不大，泄水时间长度要求不甚严格，所以无特别严格的规定。一般而言，泄水管管径可采用水池进水管管径。4），泄水管安装高度：当水池底和泵房同一标高时，泄水管管底建议高出泵房地面150mm左右，以便于安装与操作泄空阀门。再者，确定标高时，结合一下防水套管法兰压盖的尺寸。（主要考虑安装空间）5）,高度在液位以下，穿水池外墙时，根据《防水套管》02S404标准图集，设A型柔性防水套管，提土建资料时，对应图集的D2，也即套管外径。6）,参考05S804,《矩形钢筋混凝土蓄水池》,放空管按照1h泄空水池内500mm储水深度计算。4通气管1）,参考《民用建筑给水排水设计技术措施》P84，管径一般为DN100〜150,数量一般不少于2根。2）,当消防水池检修人孔设在水池侧壁（开向消防泵房）时,检修孔的门可采用钢质百叶窗（门）（平开、上开均可）,此时,可无需再设计通气管。3）,通气管的作用。关于通气管用途的解释,有认为利于空气流通,但令人费解。个人认为,通气管目的主要为了平衡池内空气压力,避免水泵抽水,液位下降,在水池内形成负压。以通气管内空气流速不超过5m/s考虑,是否可以认为通气管的管径乘以通气管内空气流速,与水池内所有出水管管径乘以各自管内水流速度的乘积相匹配。换句话说,水池出多少水,通气管进多少空气。4）,至于水池是否需要设两个通气管,一高一低,尚需一个科学的解释。5、检修人孔管1）,检修人孔通常可设置在水池顶面,或水池侧墙（开向消防泵房）。2）,当设置在水池顶面上时，参照05S804，《矩形钢筋混凝土蓄水池》，检修孔高出地面200mm左右即可,顶面设带锁盖板。3），人孔可做成方形或圆形。设在...
