电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

沥青混凝土面层试验段总结VIP免费

沥青混凝土面层试验段总结_第1页
1/11
沥青混凝土面层试验段总结_第2页
2/11
沥青混凝土面层试验段总结_第3页
3/11

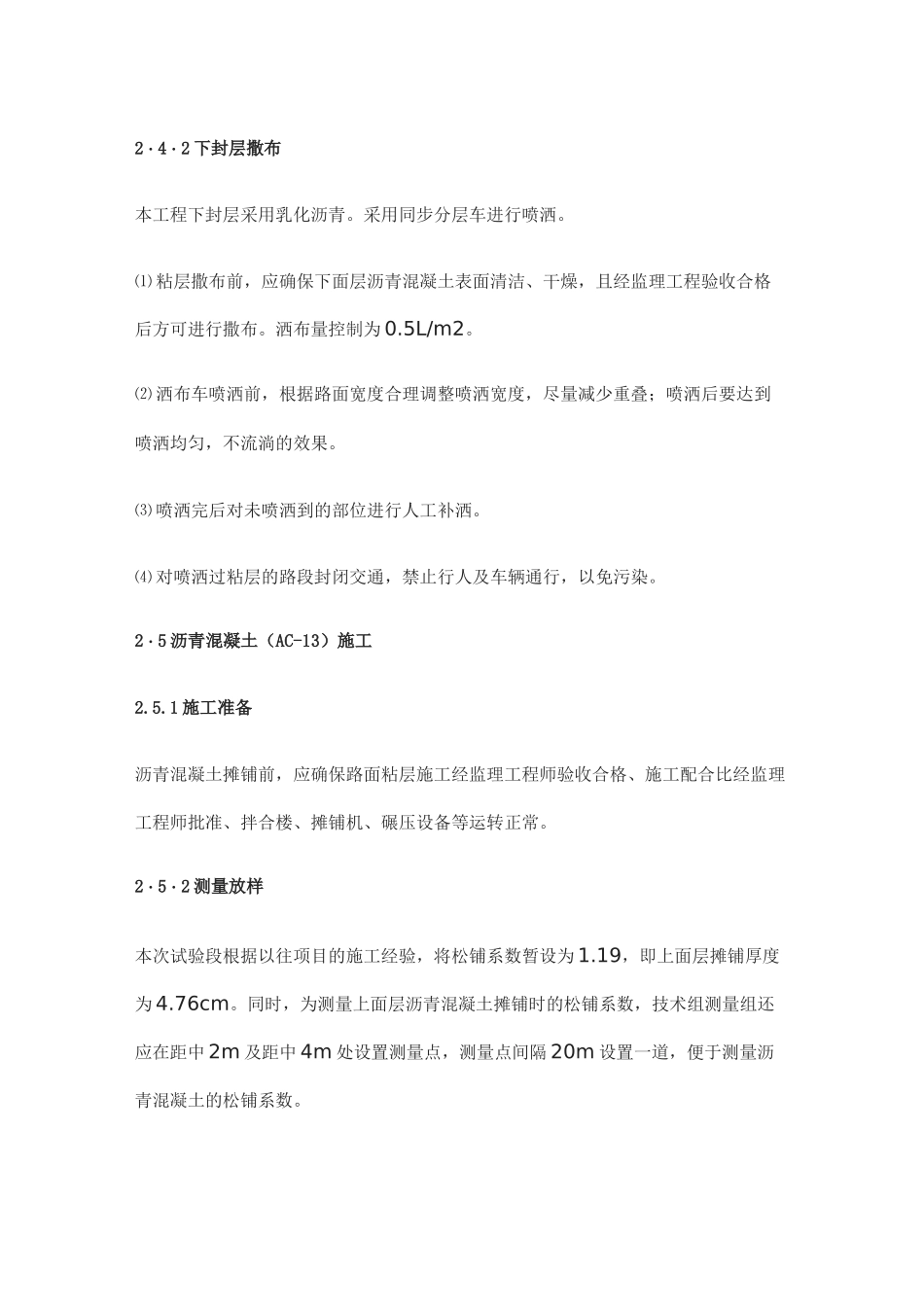

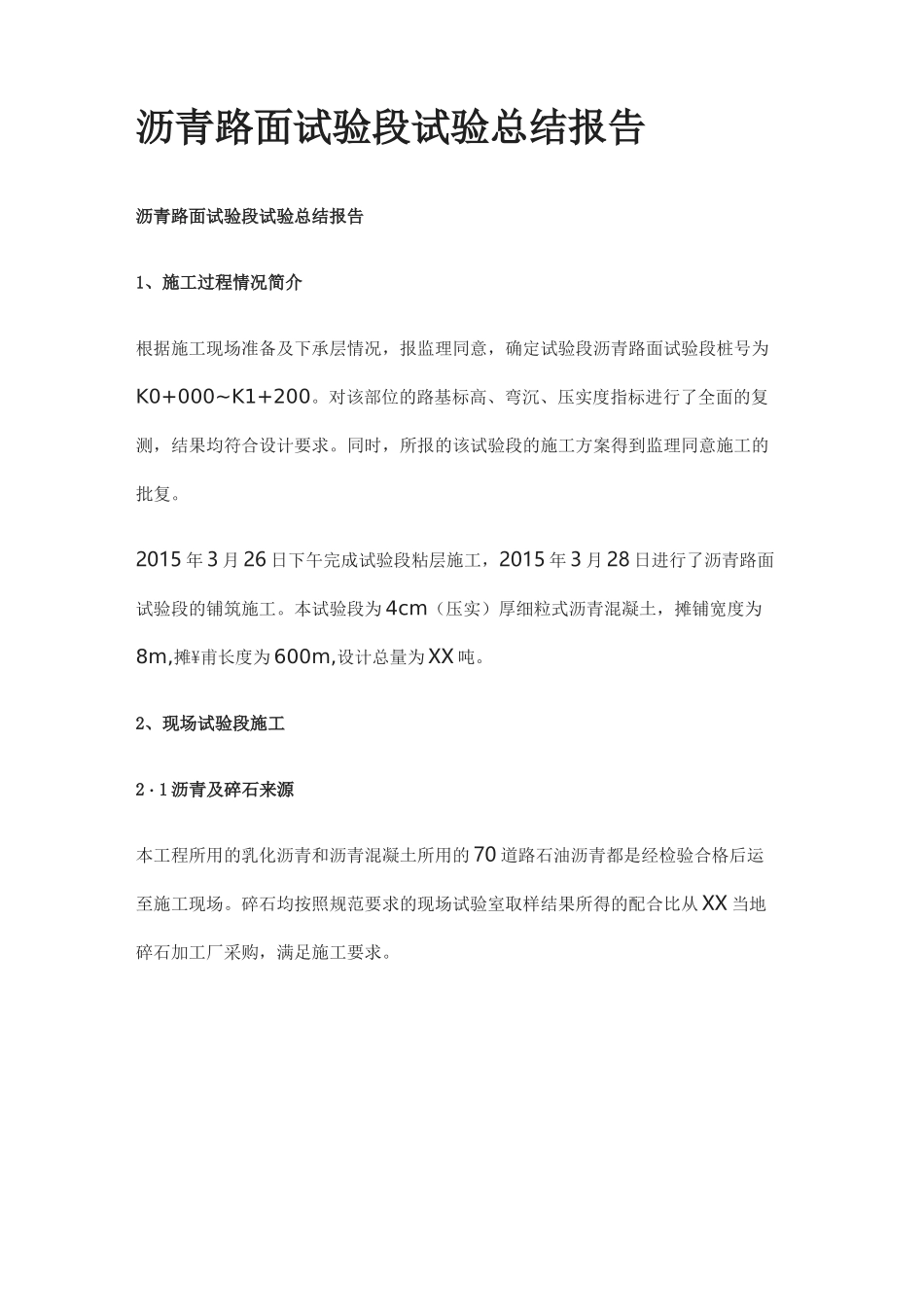

沥青路面试验段试验总结报告沥青路面试验段试验总结报告1、施工过程情况简介根据施工现场准备及下承层情况,报监理同意,确定试验段沥青路面试验段桩号为K0+000~K1+200。对该部位的路基标高、弯沉、压实度指标进行了全面的复测,结果均符合设计要求。同时,所报的该试验段的施工方案得到监理同意施工的批复。2015年3月26日下午完成试验段粘层施工,2015年3月28日进行了沥青路面试验段的铺筑施工。本试验段为4cm(压实)厚细粒式沥青混凝土,摊铺宽度为8m,摊¥甫长度为600m,设计总量为XX吨。2、现场试验段施工2・1沥青及碎石来源本工程所用的乳化沥青和沥青混凝土所用的70道路石油沥青都是经检验合格后运至施工现场。碎石均按照规范要求的现场试验室取样结果所得的配合比从XX当地碎石加工厂采购,满足施工要求。通过铺筑试验路段,验证生产配合比,检验施工方案、施工工艺及操作规程的适用性,确定本工程的施工方法,为沥青路面上面层4cm细粒式沥青混凝土(AC-13)的施工提供技术依据,总结中应包括下列内容:(1)确定各层沥青混合料的施工配合比。(2)掌握摊铺机作业中的施工技术。(3)确定沥青面层的调平方法,掌握使用性能。(4)确定与拌和机生产能力相适应的摊铺速度。(5)确定松铺系数。(6)确定压实机具的种类、组合方式,确定碾压方式、顺序、速度及遍数。(7)拌和、运输、摊铺、碾压等工序连续施工的合理衔接与配合方式。(8)接缝的正确处理方法。(9)确定每天合理的作业段长度,调整施工组织设计。2.3施工基本流程透层施工-下封层施工-摊铺机摊铺-13t双钢轮路机静压1遍-13t双钢轮压路机振动碾压1遍—16。屯轮胎压路机碾压6遍—压实度检测。2.4透层施工2.4.1透层撒布本工程采用自制乳化沥青,满足满足设计要求。采用同步分封车进行喷洒,行车速度控制在XXkm/h,经检测乳化沥青用量在1L/m2。2・4・2下封层撒布本工程下封层采用乳化沥青。采用同步分层车进行喷洒。⑴粘层撒布前,应确保下面层沥青混凝土表面清洁、干燥,且经监理工程验收合格后方可进行撒布。洒布量控制为0.5L/m2。⑵洒布车喷洒前,根据路面宽度合理调整喷洒宽度,尽量减少重叠;喷洒后要达到喷洒均匀,不流淌的效果。⑶喷洒完后对未喷洒到的部位进行人工补洒。⑷对喷洒过粘层的路段封闭交通,禁止行人及车辆通行,以免污染。2・5沥青混凝土(AC-13)施工2.5.1施工准备沥青混凝土摊铺前,应确保路面粘层施工经监理工程师验收合格、施工配合比经监理工程师批准、拌合楼、摊铺机、碾压设备等运转正常。2・5・2测量放样本次试验段根据以往项目的施工经验,将松铺系数暂设为1.19,即上面层摊铺厚度为4.76cm。同时,为测量上面层沥青混凝土摊铺时的松铺系数,技术组测量组还应在距中2m及距中4m处设置测量点,测量点间隔20m设置一道,便于测量沥青混凝土的松铺系数。2.5.3混和料的拌和本工程采用西安筑路集团的JX1500型沥青拌合站一套,理论生产能力为90-120t/h。根据试验提供的理论配合比进行生产配比试拌,由试验室现场取样,进行筛分试验,确保级配符合要求。沥青拌和站在安装调试后对拌和设备及配套设备进行检查,使各动态仪表处于正常的工作状态。拌合站导热油及干燥筒均采用柴油加热,拌合系统为当地电网供电,并配备一台400KW柴油发电机作为备用电源。碎石与机制砂由装载机进料,铲料时,铲斗离地面20cm左右,以免带入杂物污染料源。不同类型的集料分类存放。沥青砼料在生产前先对生产配合比进行调试,首先对热料仓振动筛进行设置,然后进行热料仓筛分调试生产初级级配,根据抽提筛分结果确定生产配比。沥青采用导热油加热,加热温度、集料加热温度、拌和站混合料的出场温度,废弃温度见下表。拌和必须使所有颗粒全部覆裹沥青结合料,拌和的混合料均匀一致、无花白料、无结团成块或严重粗细集料分离现象。70号石油沥青混合料的施工温度(°C)轮胎压賂机振动压路机71^5140^7施工工施工温度沥舟加热温矿料加热温度间隙式拌和机集料加热温度比沥青温度高LO-3U浙胃混合料出料溟度混合料芒與仓吃咨禺度贮料过程中温度隆低不超过10混合耗废弃温度高于运输到现」场温度不低F放交通的路表湼度不简于2・5・4沥...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

沥青混凝土面层试验段总结

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
