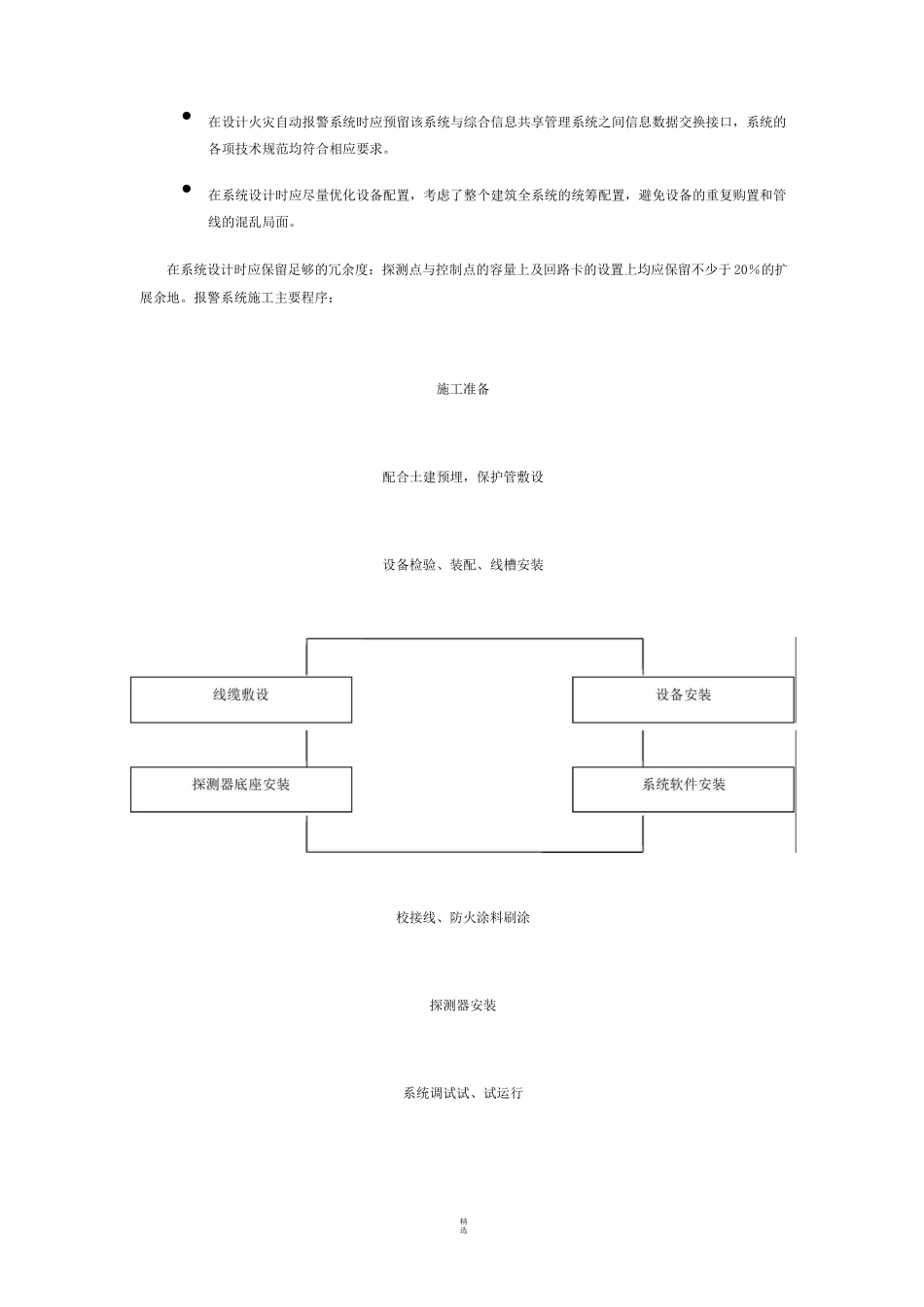

精选火灾自动报警系统方案•本系统采用控制中心型智能消防报警系统，具有火灾报警、联动控制等功能。系统包括以下内容：手动报警按钮、感烟探测器、感温探测器、警铃和水流指示器等报警装置，系统同时监视消火栓按钮、报警阀、压力开关、水流指示器及信号阀等的动作信号。•为了便于控制和管理，所有消防信号将显示于总控制屏上，以便一旦发生火灾时，可迅速报告消防局。•消防总控制室内有以下设备：消防系统主机（工作站）、火灾视屏显示屏（LED）、火灾自动报警系统总控制屏、消防联动控制盘、消防专用电话主机、应急电源配电盘和UPS电源、消防系统运行记录打印机等。消防控制室可监听所有消防电源设备的状态。另外，消防总控制室内设置一部直拨消防单位的外线电话，并同时提供与消防电话插孔匹配的手提电话。（1）火灾报警系统保护目标•快速火灾探测•准确定位火灾地点•及时发出火灾报警信号•警示相关人员以实现：•快速疏散建筑物内人群•通知相关部门采取救援措施•指示相关消防设备动作以实现：•自动启动消防泵、喷淋泵等水系统灭火设备•联动火灾隔断手段如关闭防火卷帘门和防火阀等•开启排烟风机、正压风机等防排烟设备•开启应急广播、应急照明和疏散指示系统（2）系统设计原则•系统应符合中国有关法律法规，符合消防管理条例和标准。•遵照安全第一、预防为主的原则，火灾自动报警系统应严格保证设备可靠性和系统可靠性，避免误报。•系统应具有先进性和适用性:系统的技术性能和质量指标均达到国际先进水平，且在安装调试、软件编程和操作使用各方面均简便易行，并适合建筑特点，达到最佳的性能价格比。•在系统设计时应明确与建筑设备监控系统、安防系统之间的接口界面，且系统的各项技术规范均符合相应要求。精选•在设计火灾自动报警系统时应预留该系统与综合信息共享管理系统之间信息数据交换接口，系统的各项技术规范均符合相应要求。•在系统设计时应尽量优化设备配置，考虑了整个建筑全系统的统筹配置，避免设备的重复购置和管线的混乱局面。在系统设计时应保留足够的冗余度：探测点与控制点的容量上及回路卡的设置上均应保留不少于20％的扩展余地。报警系统施工主要程序：施工准备配合土建预埋，保护管敷设设备检验、装配、线槽安装校接线、防火涂料刷涂探测器安装系统调试试、试运行精选>1.5送凤探测器周囤有遮档物时示意图（探测器周围0.血内不应有遮裆探测器至送风口最小距离示意图1．探测器的安装接线1.1探测器的定位1）应综合考虑质量、效能、美观等因素，并符合规范要求，注意纵、横成排对称，内部接线紧密、牢固美观。2）与照明灯具的水平净距不小于0.2m,四周0.5m内不应有遮挡物，至空调送风口水平距离不小于1.5m,至多孔送风顶棚孔的水平距离不小于0.5m。如下图所示：1.2探测器的固定1）探测器属于精密电子仪器部件，一定要保护好，为了不使探测器在施工中受到损伤，先装探测器底座，待整精选个安装工程全部安装完毕之后再安装探头。2）底座安装再预埋接线盒上，线盒上的两个固定孔距离应为70mm。3）底座应固定牢靠，其导线连接必须可靠压接。4）严格按色标区分“+”“-”两极和其他I/O、控制回路、通讯回路的连接。5）外接导线应留有不小于15cm余量。安装完毕后应采取诸如穿线孔封堵，防尘、防水防碰等防护措施。1.3感烟探测器的安装与接线1）安装先将通用底座用2只M4螺钉紧固再预埋件接线盒上（安装孔距70mm），然后将本探测器直接拧合再通用底座上（顺时针方向）。2）接线探测器与通用底座拧合后，通过拧合卡簧片相连接，经由底座进入报警控制器二总线输入回路1.4编码底座和并联子座的安装与接线S+編码底座的接线、5十精选1）安装将编码底座用M4螺钉安装紧固在预埋件接线盒上（安装孔距70mm）。与总线的临界线由接线盒内进出。2）接线2．手动报警器的安装精选2.1手动报警按钮1）手动报警按钮应设置在明显和便于操作的部位，距地面高为1.5m，安装牢固，不得倾斜。外接导线留有不小于10cm余量，并再端部有明显标志。2）安装时，将外壳固定于墙上。三个端子A、B、C，每个端子插入接线0.2-1.5mm2，A、B端子间接临时接线，用于布线检查，布线正常后...
