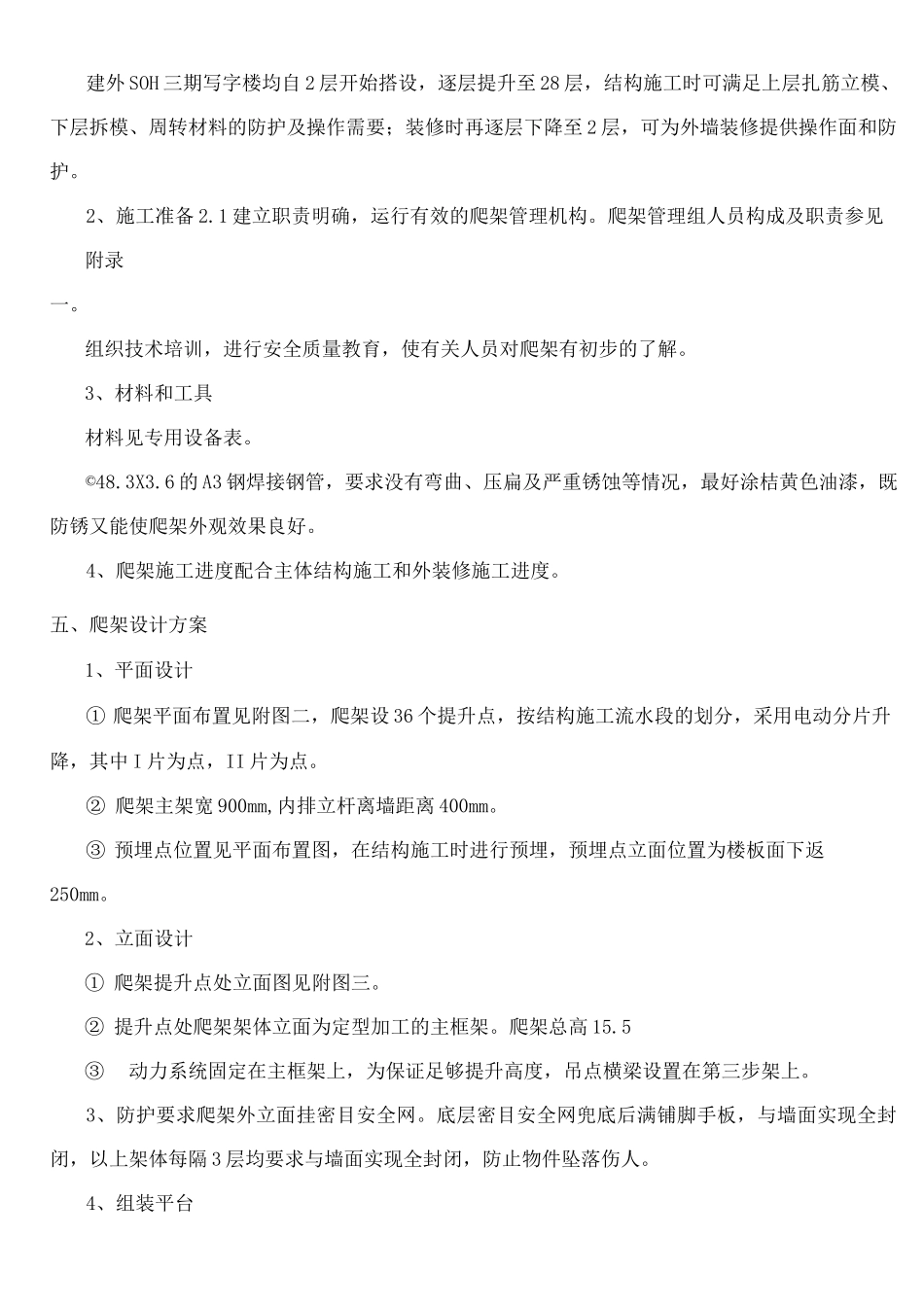

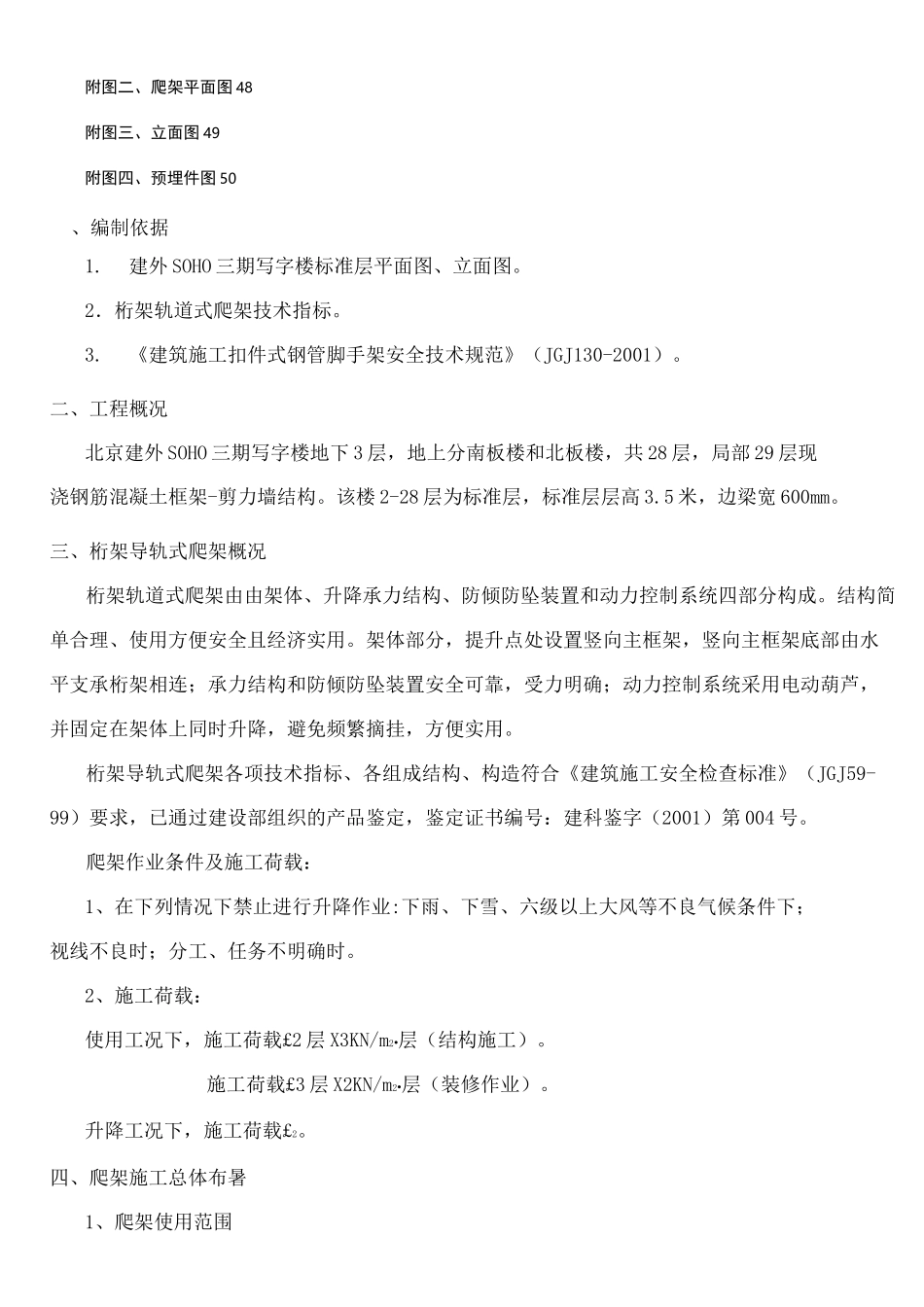

47北京培基建筑技术开发有3/141642444546建外SOHO三期写字楼爬架施工组织设计目录一、编制依据3二、工程概况3三、桁架导轨式爬架概况3四、爬架施工总体布暑4五、爬架设计方案4六、爬架组装流程图5七、爬架的安装6八、爬架的升降8九、爬架的使用10十、桁架导轨式爬架高空拆除10十一、质量保证措施12十二、爬架安全使用事项12十三、专用设备表十四、桁架导轨式爬架计算附录一、桁架轨道式爬架管理组人员构成及职责附录二、桁架导轨式爬架验收表附录三、桁架轨道式爬架升降前检查记录表附录四、桁架轨道式爬架升降后加固检查记录表附图一、桁架轨道式爬架使用程序图附图二、爬架平面图48附图三、立面图49附图四、预埋件图50、编制依据1.建外SOHO三期写字楼标准层平面图、立面图。2．桁架轨道式爬架技术指标。3.《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）。二、工程概况北京建外SOHO三期写字楼地下3层，地上分南板楼和北板楼，共28层，局部29层现浇钢筋混凝土框架-剪力墙结构。该楼2-28层为标准层，标准层层高3.5米，边梁宽600mm。三、桁架导轨式爬架概况桁架轨道式爬架由由架体、升降承力结构、防倾防坠装置和动力控制系统四部分构成。结构简单合理、使用方便安全且经济实用。架体部分，提升点处设置竖向主框架，竖向主框架底部由水平支承桁架相连；承力结构和防倾防坠装置安全可靠，受力明确；动力控制系统采用电动葫芦，并固定在架体上同时升降，避免频繁摘挂，方便实用。桁架导轨式爬架各项技术指标、各组成结构、构造符合《建筑施工安全检查标准》（JGJ59-99）要求，已通过建设部组织的产品鉴定，鉴定证书编号：建科鉴字（2001）第004号。爬架作业条件及施工荷载：1、在下列情况下禁止进行升降作业:下雨、下雪、六级以上大风等不良气候条件下；视线不良时；分工、任务不明确时。2、施工荷载：使用工况下，施工荷载£2层X3KN/m2•层（结构施工）。施工荷载£3层X2KN/m2•层（装修作业）。升降工况下，施工荷载£2。四、爬架施工总体布暑1、爬架使用范围建外SOH三期写字楼均自2层开始搭设，逐层提升至28层，结构施工时可满足上层扎筋立模、下层拆模、周转材料的防护及操作需要；装修时再逐层下降至2层，可为外墙装修提供操作面和防护。2、施工准备2.1建立职责明确，运行有效的爬架管理机构。爬架管理组人员构成及职责参见附录一。组织技术培训，进行安全质量教育，使有关人员对爬架有初步的了解。3、材料和工具材料见专用设备表。©48.3X3.6的A3钢焊接钢管，要求没有弯曲、压扁及严重锈蚀等情况，最好涂桔黄色油漆，既防锈又能使爬架外观效果良好。4、爬架施工进度配合主体结构施工和外装修施工进度。五、爬架设计方案1、平面设计①爬架平面布置见附图二，爬架设36个提升点，按结构施工流水段的划分，采用电动分片升降，其中I片为点，II片为点。②爬架主架宽900mm,内排立杆离墙距离400mm。③预埋点位置见平面布置图，在结构施工时进行预埋，预埋点立面位置为楼板面下返250mm。2、立面设计①爬架提升点处立面图见附图三。②提升点处爬架架体立面为定型加工的主框架。爬架总高15.5③动力系统固定在主框架上，为保证足够提升高度，吊点横梁设置在第三步架上。3、防护要求爬架外立面挂密目安全网。底层密目安全网兜底后满铺脚手板，与墙面实现全封闭，以上架体每隔3层均要求与墙面实现全封闭，防止物件坠落伤人。4、组装平台爬架组装平台高度为二层楼面以下1.3m。5、穿墙螺栓及预留孔①穿墙螺栓尺寸为©30XL700，双螺母。②穿墙螺栓预留孔从五层开始设置。预留孔通过预埋件实现，预埋件与临近主筋焊连,以确保预留孔位置准确,预埋件加工图见附图。6、爬架与塔吊关系①塔吊附墙杆应避让提升底座所在位置。②爬架在升降过程中若遇塔吊附墙杆阻挡，只需将相应位置处爬架杆件暂时拆除，通过后立即恢复即可。7、爬架与施工电梯关系在主体结构施工时，施工电梯追随在爬架下面；主体结构封顶后，施工电梯处的爬架拆除。六、爬架组装流程图七、爬架的安装1、首先搭设平台，平台在4层楼面下返1300mm。在组装平台上组装脚手架。要求组装平台：①外沿距爬架外排立杆300mm。②外沿设③...
