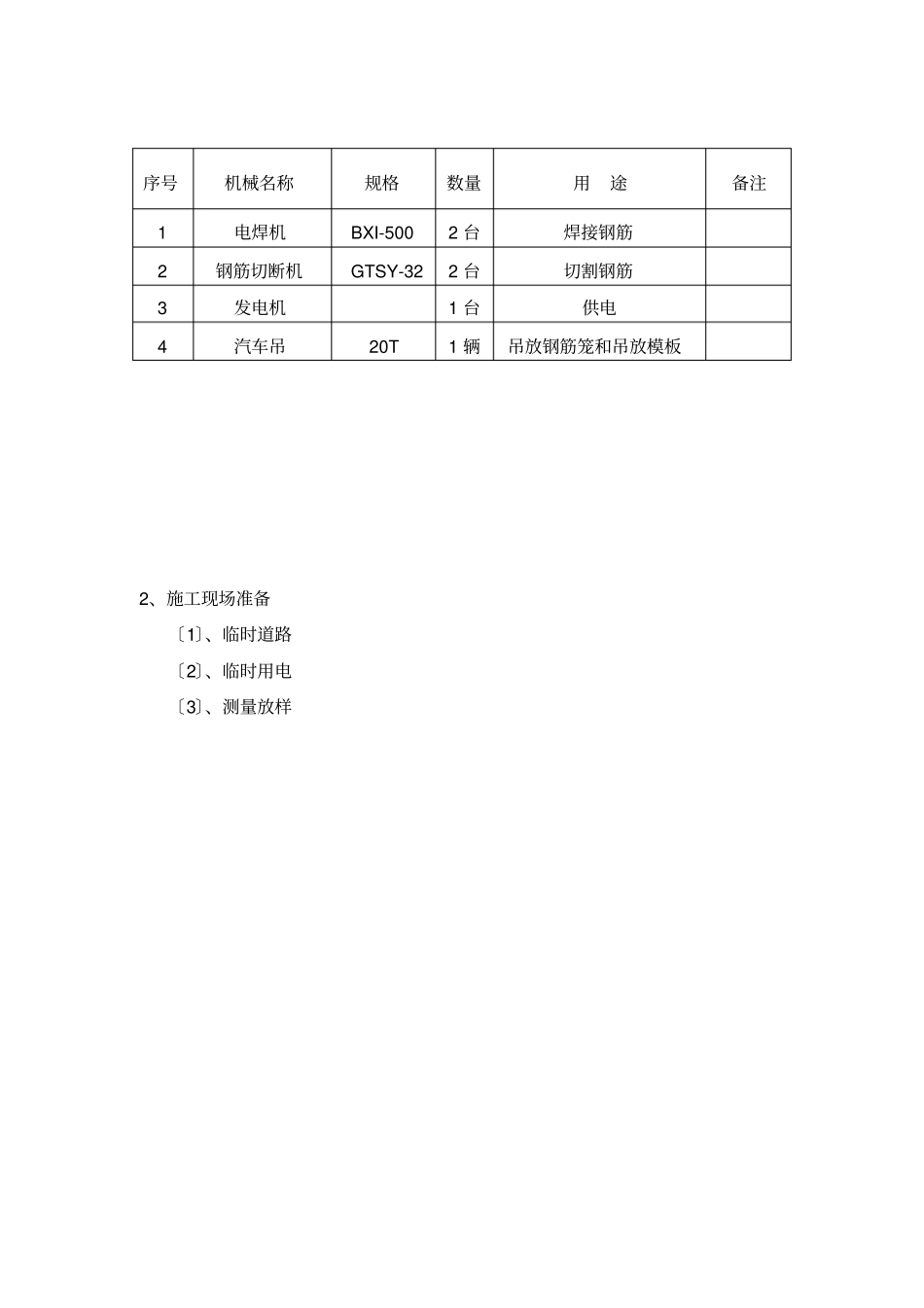

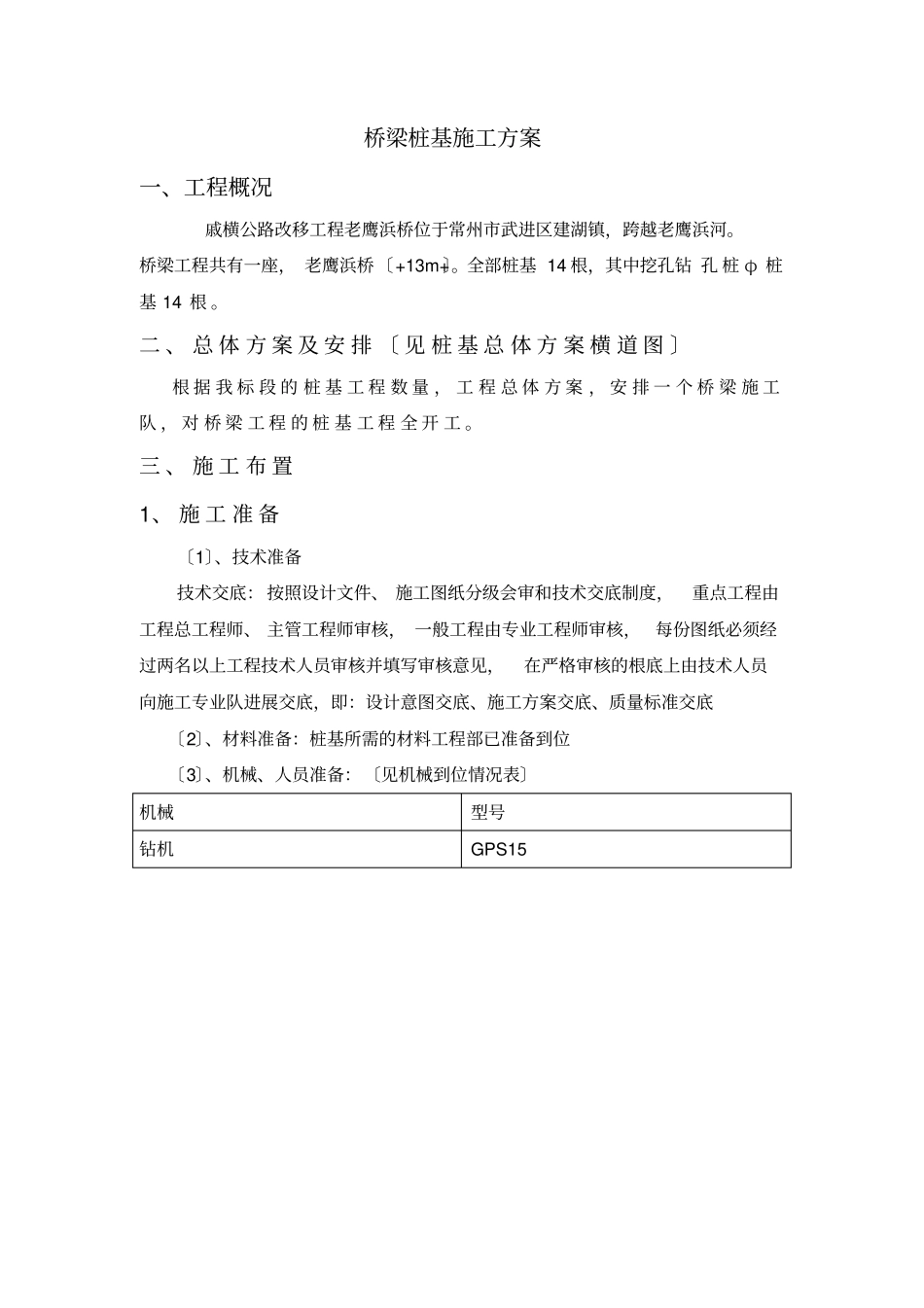

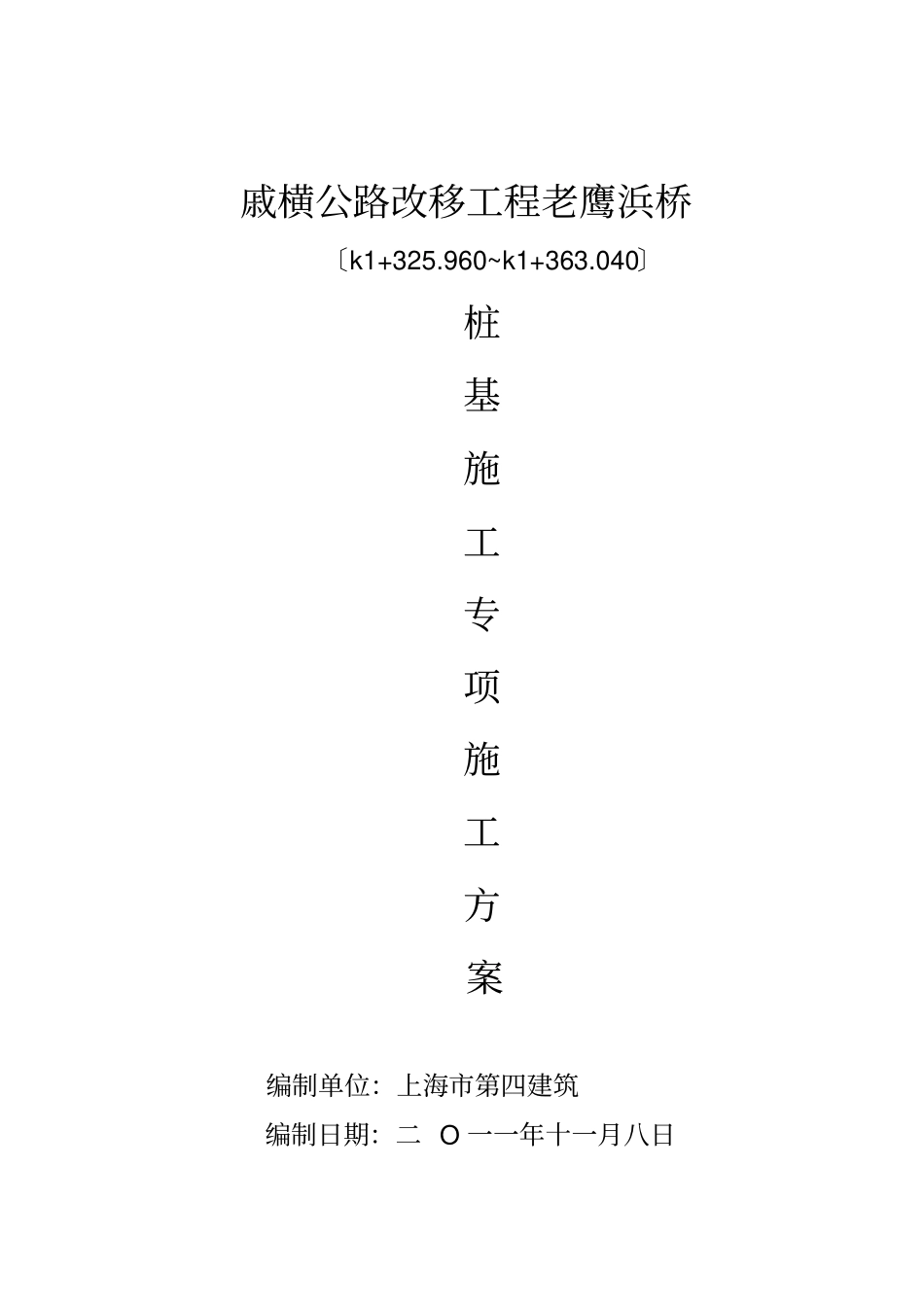

戚横公路改移工程老鹰浜桥〔k1+325.960~k1+363.040〕桩基施工专项施工方案编制单位：上海市第四建筑编制日期：二O一一年十一月八日桥梁桩基施工方案一、工程概况戚横公路改移工程老鹰浜桥位于常州市武进区建湖镇，跨越老鹰浜河。桥梁工程共有一座，老鹰浜桥〔+13m+〕。全部桩基14根，其中挖孔钻孔桩φ桩基14根。二、总体方案及安排〔见桩基总体方案横道图〕根据我标段的桩基工程数量，工程总体方案，安排一个桥梁施工队，对桥梁工程的桩基工程全开工。三、施工布置1、施工准备〔1〕、技术准备技术交底：按照设计文件、施工图纸分级会审和技术交底制度，重点工程由工程总工程师、主管工程师审核，一般工程由专业工程师审核，每份图纸必须经过两名以上工程技术人员审核并填写审核意见，在严格审核的根底上由技术人员向施工专业队进展交底，即：设计意图交底、施工方案交底、质量标准交底〔2〕、材料准备：桩基所需的材料工程部已准备到位〔3〕、机械、人员准备：〔见机械到位情况表〕机械型号钻机GPS152、施工现场准备〔1〕、临时道路〔2〕、临时用电〔3〕、测量放样序号机械名称规格数量用途备注1电焊机BXI-5002台焊接钢筋2钢筋切断机GTSY-322台切割钢筋3发电机1台供电4汽车吊20T1辆吊放钢筋笼和吊放模板四、施工组织为顺利完成该工程的制作工作，由工程部安排专项施工工程班子，负责日常的施工管理工作，建立良好的施工秩序，保证工程能按质、按量、按时完成。桩基施工管理机构〔见机构图〕工程经理技术负责人质量平安主管施工主管后勤主管材料主管文件资料员计量工程师质量检查员平安检查员施工队现场办公室食堂仓库管理员材料员五、主要施工方法〔一〕钻孔桩施工〔1〕、钻孔桩成型钻孔灌注桩的施工方法主要采用冲击钻成孔、泥浆护壁、水下导管灌注法成桩。见〔施工工艺流程表〕测量放样安装钻机埋设护筒填筑钻孔平台测量定位泥浆制备及循环系统钢筋笼制作搭设施工平台钻进成孔清孔、验孔吊装钢筋笼下导管二次清孔灌注砼、成桩去除浮浆、凿桩头检测泥浆检测商品砼砼输送泵或吊车、浆斗导管试拼作试压块①、场地准备：将施工现场进展清理现场，平整场地，接好电源、水源，并辅以发电机组。②、根据场地条件布置泥浆循环槽、沉淀池。③、安装钻机就位，就位前对各项准备工作进展检查。钻机就位后，用枕木作机座，使钻机保持平稳，保证在钻进运行中不产生位移和沉陷，否那么及时找出原因，及时处理。钻机就位后，开钻前，由测量人员再次检查校对孔位及钻机机杆垂直度。并在护筒对称方向打四根高出护筒的直立钢筋，对桩位中心进展保护，以免在钻孔过程中，对桩基中心进展校正。④、开钻前，向桩孔内放入一定数量的粘土及水，并使钻机上下冲击，产生较好泥浆，待泥浆量能满足需要时，钻机慢速钻进，钻进4～5m时，观察钻孔垂直度情况，方可全速钻进。⑤、在钻进过程中，进尺的快慢根据土质情况来控制，并经常对钻孔泥浆的相对密度和浆面等检查观察。对于粘性土，宜用中等速度钻进，稀泥浆钻进，对于砂性土及含砂率高的地层，应提高泥浆的浓度，并慢速钻进。⑥、钻进过程必须连续作业，严禁无故中断，在钻进过程中随时捞取钻渣，观察土层变化情况，特别是见基岩后，应每小时捞取一次渣样，便于判断入岩深度及桩端岩性是否满足设计要求，钻进时必须定时记录进尺情况，做好施工记录及交接班情况介绍。⑦、钻孔到达设计深度时，首先由施工技术人员检查验收，再报监理工程师现场验收。经历收确认可以终孔后，进展钻孔的第一次清孔，将钻头提出孔外，然后以相对密度较低的泥浆逐步把钻孔内悬浮的钻渣和相对密度较大的泥浆换出，直到孔内泥浆的性能符合标准要求，沉渣厚度满足设计要求为止。在清孔排渣时，保持孔内水头，防止坍孔。〔2〕、钢筋笼制作1)、按施工时的实际桩长决定开料，依桩的长短及吊装能力来确定分段制作的长度，分段驳口同一截面不超过50%。依设计图纸的规定，先制定相应的加劲筋，然后按规定的根数布置主筋，设立每隔2m一道的加劲筋，排列好后将主筋按规定间距焊接在加劲筋上，再依设计的规定间距绑扎箍筋。2)、吊放钢筋笼用吊车进展。注意不撞孔壁，防止坍孔，并防止将泥土...
