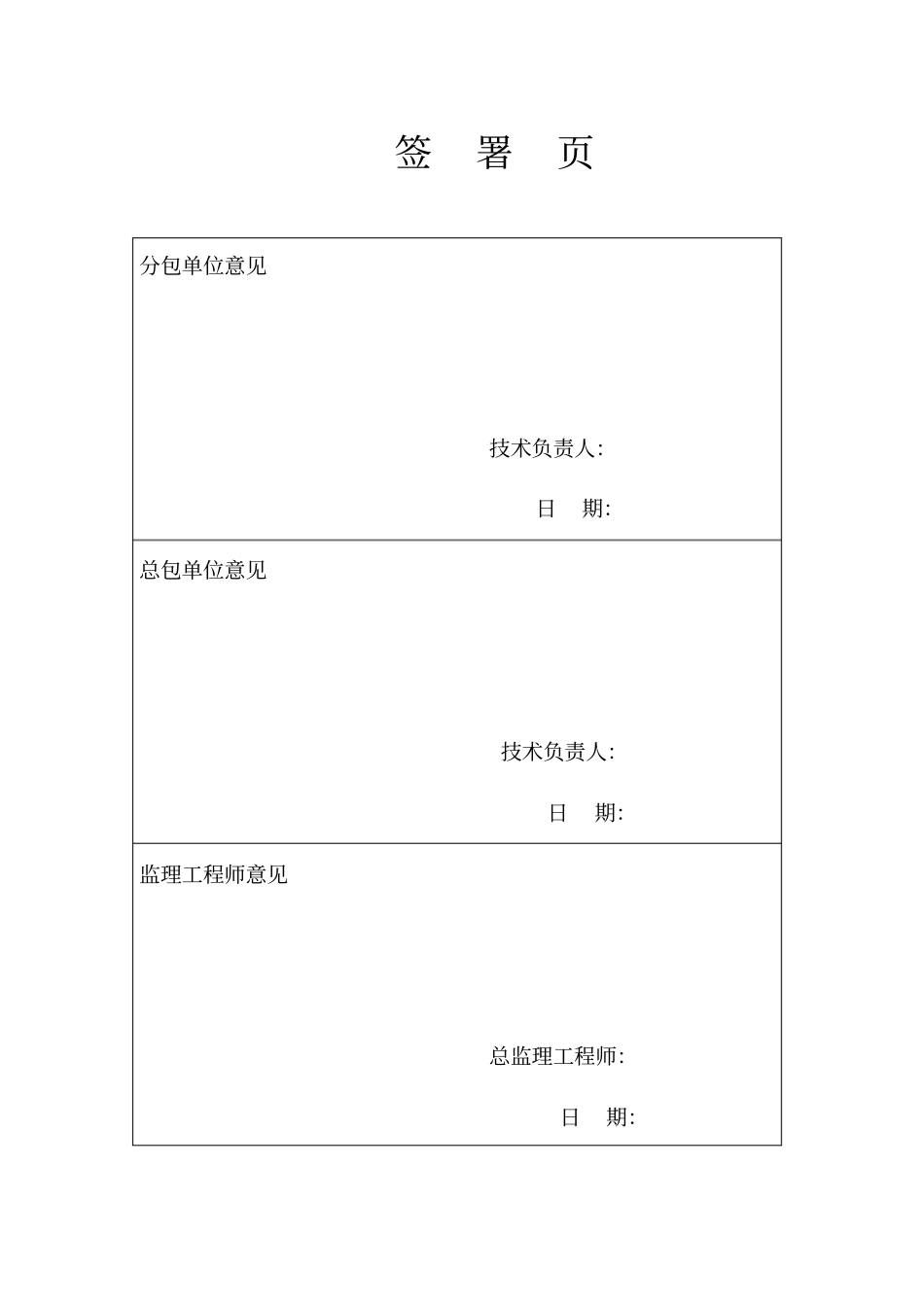

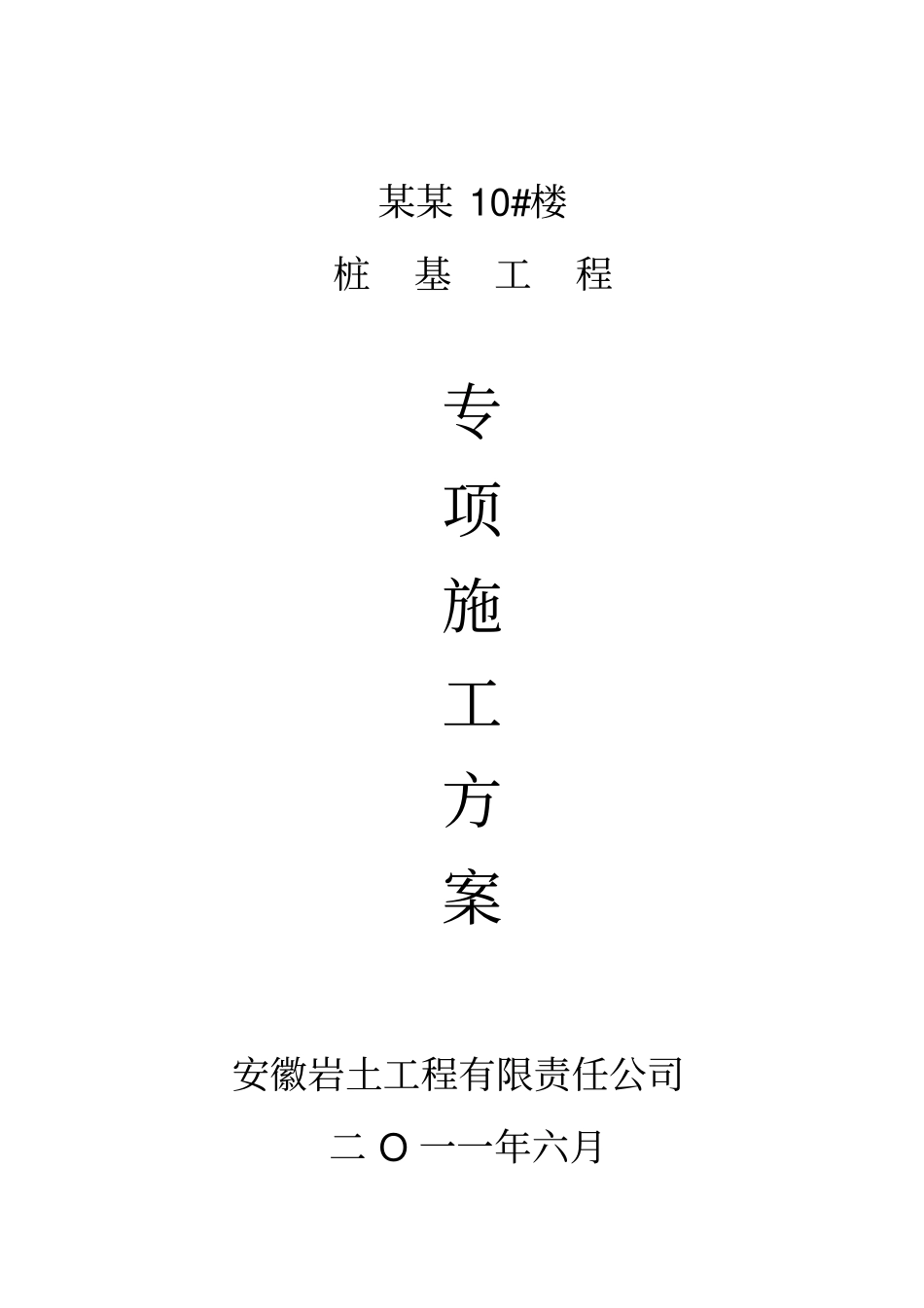

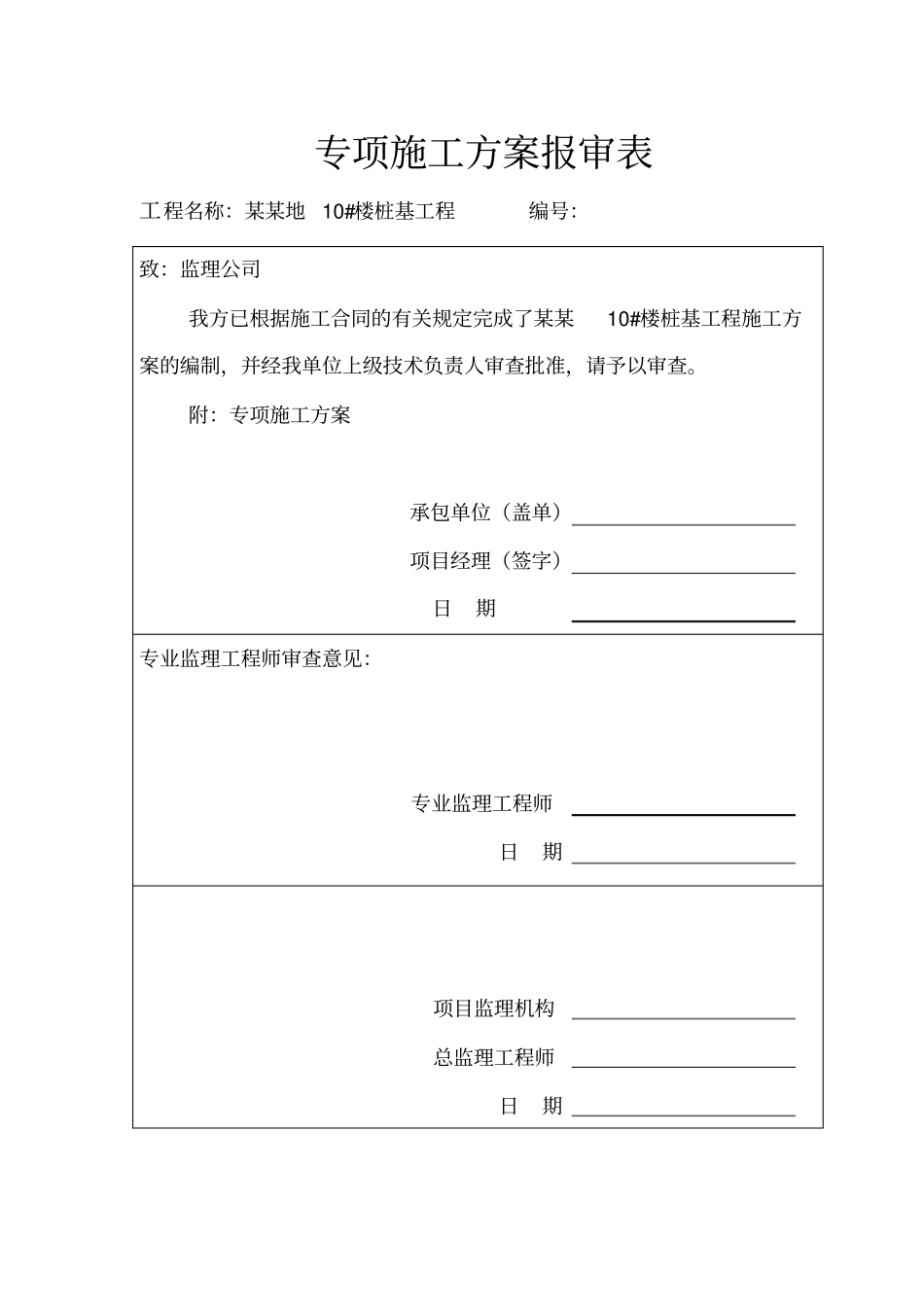

专项施工方案报审表工程名称：某某地10#楼桩基工程编号：致：监理公司我方已根据施工合同的有关规定完成了某某10#楼桩基工程施工方案的编制，并经我单位上级技术负责人审查批准，请予以审查。附：专项施工方案承包单位（盖单）项目经理（签字）日期专业监理工程师审查意见：专业监理工程师日期项目监理机构总监理工程师日期某某10#楼桩基工程专项施工方案安徽岩土工程有限责任公司二O一一年六月签署页分包单位意见技术负责人：日期：总包单位意见技术负责人：日期：监理工程师意见总监理工程师：日期：1.工程概况某某柱基工程（人工挖孔桩）位于地块，由宿松县规划建筑设计院勘察，建筑工程设计有限公司设计。10#楼桩基84根，桩径为800mm，桩长9000mm，桩基护壁150mm、护壁钢筋Φ8＠200双向单层，护壁混凝土C30，桩芯混凝土C30。1.2编制依据及内容1.2.1编制依据a.《建筑桩基技术规范》（JGJ94-2008）b.《建筑地基处理技术规范》（GBJ79-2002）c.《地基与基础工程施工及验收规范》（GB50203-2002）d.《工程测量规范》（GB50026-2007）e.《建筑基桩检测技术规范》（JGJ106-2003）f.某某《岩土工程勘察报告》j.福州芳园建筑工程设计有限公司设计桩基工程施工有关图纸1.2.1编制内容本施工方案编制内容为某某桩基（人工挖孔桩）工程施工方案。1.3编制原则a.统筹组织，超前安排，网络控制，确保重点，确保工期提前；b.采用先进的施工技术，努力提高机械化，确保工程质量；c.科学合理安排各施工工序，组织连续均衡，紧凑有序，确保安全生产。2．施工前期准备2.1施工总平面布置为了确保工程工期、质量和施工安全，我们在充分考虑施工现场条件的前提下，结合施工工艺的要求，对施工现场进行合理的规划布置。2.2施工临时设施施工人员住宿和生活设施均采用临设工棚，规划用户共计800m2。现场搭设临时办公室和材料库及门卫室各一间。3．主要分部分项施工工艺、方法、技术措施3.1施工工艺3.1.1人工挖孔桩施工工艺3.1.1.1工艺流程：人工挖孔灌注桩施工工艺流程图现场三通一平绑扎钢筋、支模、校正桩位、浇灌护壁砼地质鉴定、验孔钢筋笼制作复核轴线、标高、几何尺寸测量放线、定桩位、机具、材料进场照明、排水、通风、出土桩孔开挖中间验收放钢筋笼排水清底灌注桩身砼检查验收质量检验制作试块搅拌、振捣工程验收成品养护3.1.1.2放线定桩位及高程：在场地三通一平的基础上，依据人工挖孔桩设计图纸平面布置图，测定桩位轴线方格控制网和高程基准点。确定好桩位中心，以中点为圆心，以桩身半径加护壁厚度为半径画出上部（即第一步）的圆周。撒石灰线作为桩孔开挖尺寸线。桩位线定好之后，必须经有关部门进行复查，办好预检手续后开挖。根据提供的水准点，用DSG-200水平观测，以闭合线路的方式进行引测，闭合误差在20mm以内。在确定原点时，应会同监理、总包共同确定，然后将中心桩标高移位至不受影响的固定设施上，或另订基准桩，以便施工时进行测定及检查。3.1.1.3开挖第一节桩孔土方：开挖桩孔应从上到下逐层进行，先挖中间部分的土方，然后扩及周边，有效地控制开挖桩孔的截面尺寸。每节的高度应根据土质好坏、操作条件而定，一般以0.9～1.0m为宜。3.1.1.4支护壁模板：为防止桩孔壁坍方，确保安全施工，成孔应设置井圈，并现浇混凝土。护壁模板采用拆上节、支下节重复周转使用。模板之间用卡具、扣件连接固定，也可以在每节模板的上下端各设一道圆弧形的、用槽钢或角钢做成的内钢圈作为内侧支撑，防止内模受胀力而变形。不设水平支撑，以方便操作。第一节护壁以高出地坪150～200mm为宜，便于挡土、挡水。桩位轴线和高程均应标定在第一节护壁上口，护壁厚度150mm。3.1.1.5浇筑第一节护壁混凝土：桩孔护壁混凝土每挖完一节以后应立即浇筑混凝土。人工浇筑，人工捣实，混凝土强度为C30，坍落度控制在100mm，确保孔壁的稳定性。3.1.1.6检查桩位（中心）线及标高：每节桩孔护壁做好以后，必须将桩位十字轴线和标高测设在护壁的上口，然后用十字线对中，吊线坠向井底投射，以半径尺杆检查孔壁的垂直平整度。随之进行修整，井深必须以基准点为依据，逐节进行引测。保证桩孔轴线位置、标高、截面尺寸满...
