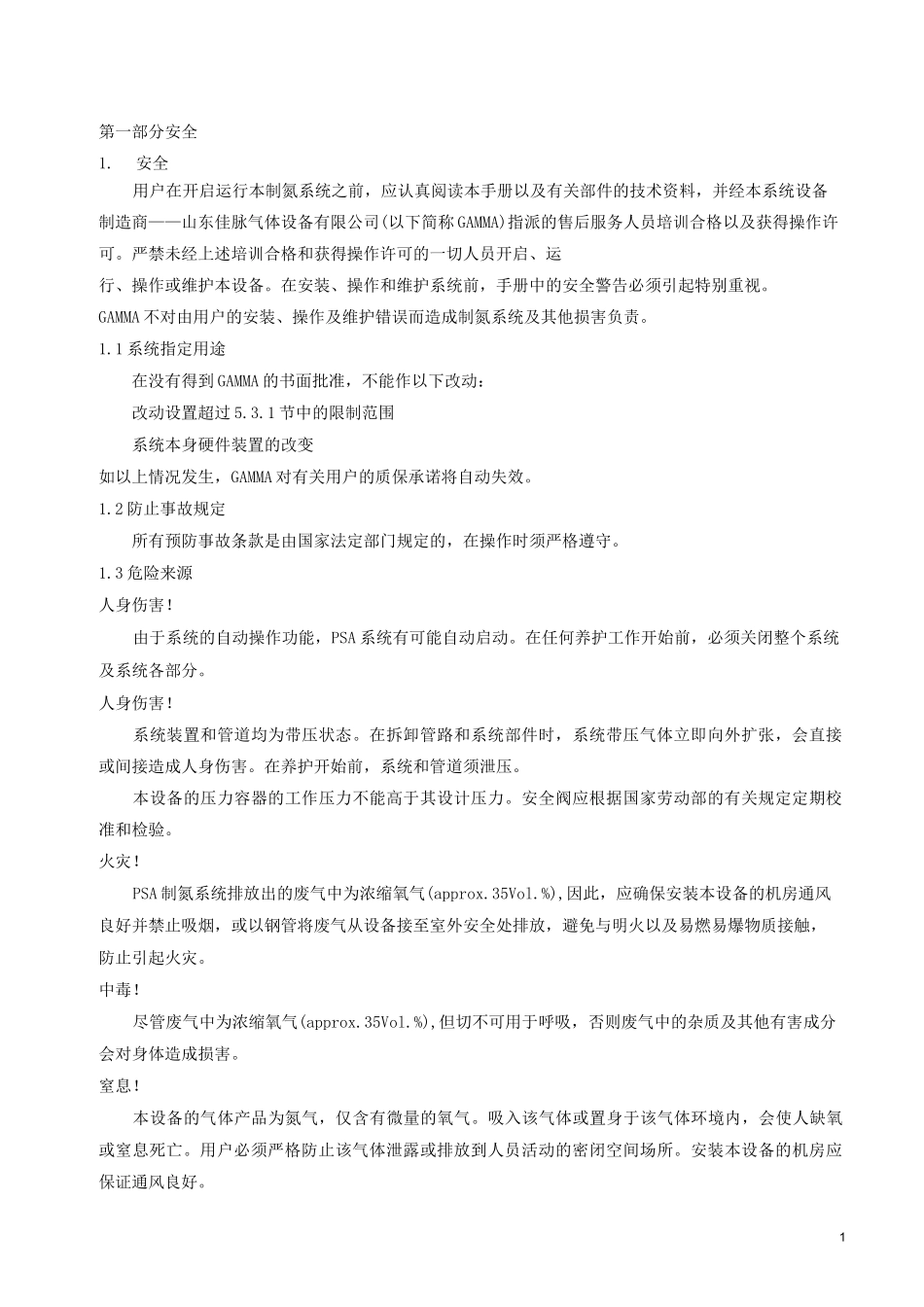

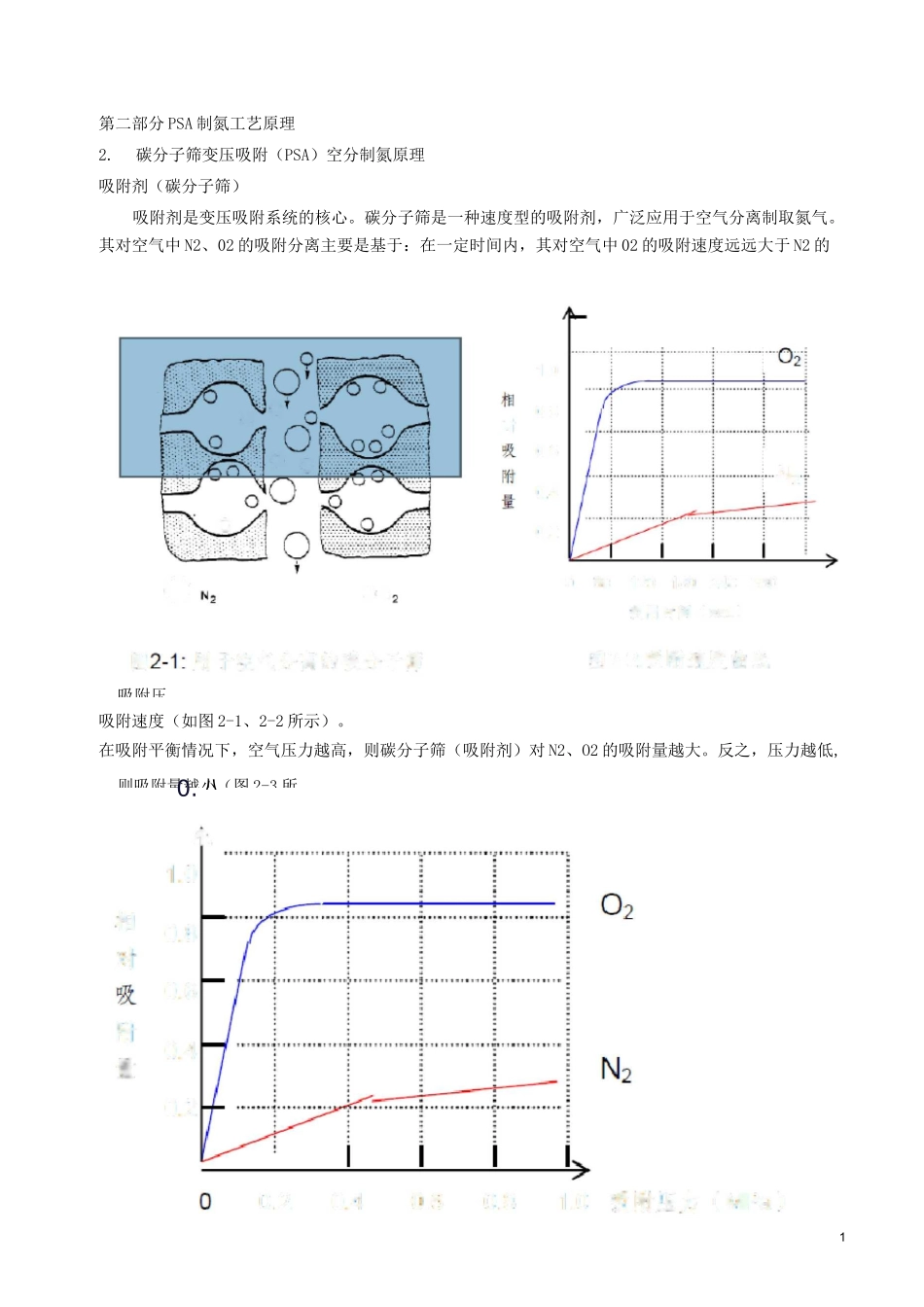

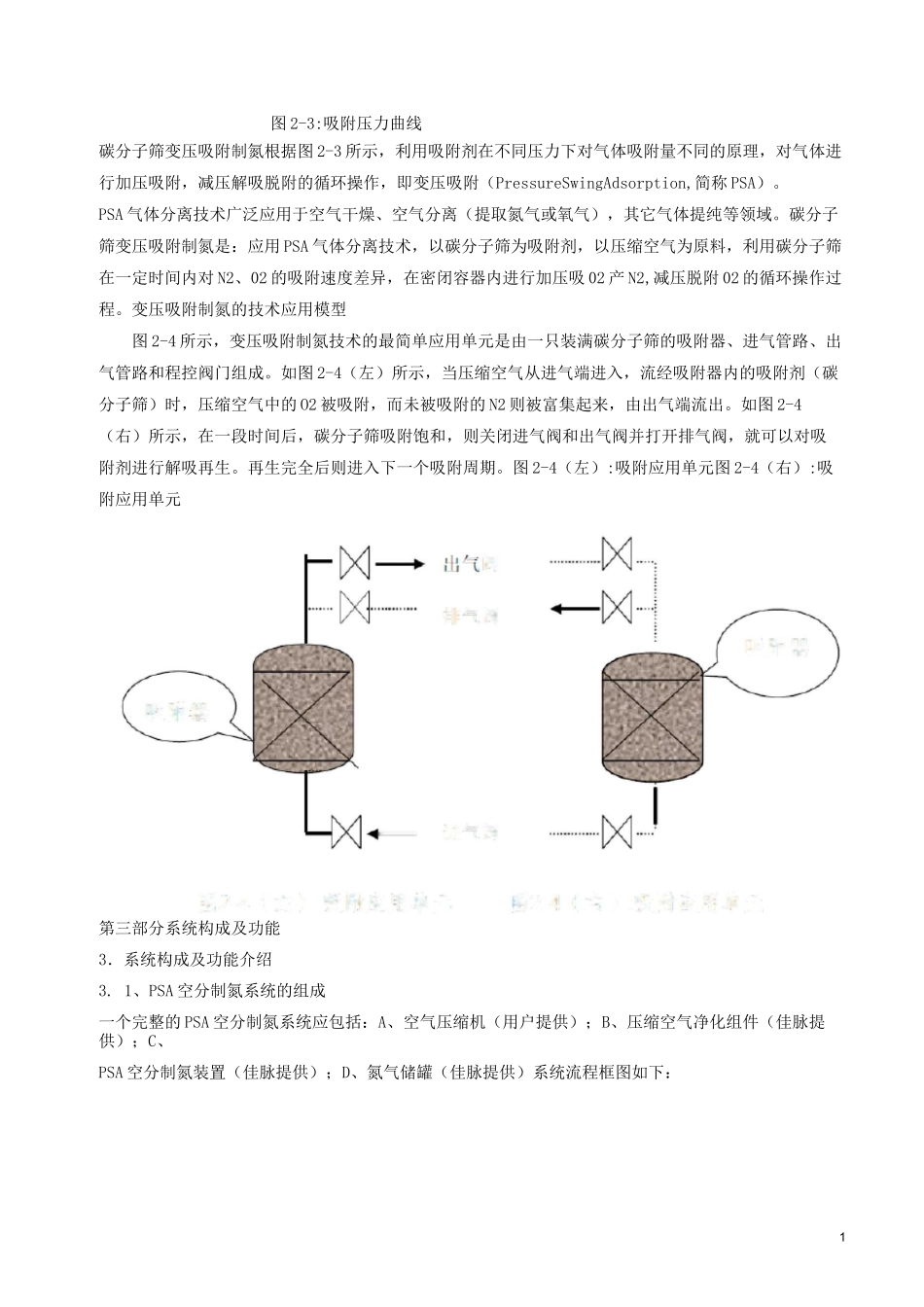

1第一部分安全1.安全用户在开启运行本制氮系统之前，应认真阅读本手册以及有关部件的技术资料，并经本系统设备制造商——山东佳脉气体设备有限公司(以下简称GAMMA)指派的售后服务人员培训合格以及获得操作许可。严禁未经上述培训合格和获得操作许可的一切人员开启、运行、操作或维护本设备。在安装、操作和维护系统前，手册中的安全警告必须引起特别重视。GAMMA不对由用户的安装、操作及维护错误而造成制氮系统及其他损害负责。1.1系统指定用途在没有得到GAMMA的书面批准，不能作以下改动：改动设置超过5.3.1节中的限制范围系统本身硬件装置的改变如以上情况发生，GAMMA对有关用户的质保承诺将自动失效。1.2防止事故规定所有预防事故条款是由国家法定部门规定的，在操作时须严格遵守。1.3危险来源人身伤害！由于系统的自动操作功能，PSA系统有可能自动启动。在任何养护工作开始前，必须关闭整个系统及系统各部分。人身伤害！系统装置和管道均为带压状态。在拆卸管路和系统部件时，系统带压气体立即向外扩张，会直接或间接造成人身伤害。在养护开始前，系统和管道须泄压。本设备的压力容器的工作压力不能高于其设计压力。安全阀应根据国家劳动部的有关规定定期校准和检验。火灾！PSA制氮系统排放出的废气中为浓缩氧气(approx.35Vol.%),因此，应确保安装本设备的机房通风良好并禁止吸烟，或以钢管将废气从设备接至室外安全处排放，避免与明火以及易燃易爆物质接触，防止引起火灾。中毒！尽管废气中为浓缩氧气(approx.35Vol.%),但切不可用于呼吸，否则废气中的杂质及其他有害成分会对身体造成损害。窒息！本设备的气体产品为氮气，仅含有微量的氧气。吸入该气体或置身于该气体环境内，会使人缺氧或窒息死亡。用户必须严格防止该气体泄露或排放到人员活动的密闭空间场所。安装本设备的机房应保证通风良好。则吸附量越小（图2-3所八1.相0.对0.附0.量0.0.0.0.0.1.吸附压力（MI*）11.O0.O对0.OC-0.O0.O图用于空气分离的碳分子筛06012018024036D吸附时间图N2:吸附速度曲线O吸附压第二部分PSA制氮工艺原理2.碳分子筛变压吸附（PSA）空分制氮原理吸附剂（碳分子筛）吸附剂是变压吸附系统的核心。碳分子筛是一种速度型的吸附剂，广泛应用于空气分离制取氮气。其对空气中N2、02的吸附分离主要是基于：在一定时间内，其对空气中02的吸附速度远远大于N2的吸附速度（如图2-1、2-2所示）。在吸附平衡情况下，空气压力越高，则碳分子筛（吸附剂）对N2、O2的吸附量越大。反之，压力越低,阀吸附器吸附器图Z4（左）：吸附应用单元图Z4（右）：吸附应用单元—进气阀排气1图2-3:吸附压力曲线碳分子筛变压吸附制氮根据图2-3所示，利用吸附剂在不同压力下对气体吸附量不同的原理，对气体进行加压吸附，减压解吸脱附的循环操作，即变压吸附（PressureSwingAdsorption,简称PSA）。PSA气体分离技术广泛应用于空气干燥、空气分离（提取氮气或氧气），其它气体提纯等领域。碳分子筛变压吸附制氮是：应用PSA气体分离技术，以碳分子筛为吸附剂，以压缩空气为原料，利用碳分子筛在一定时间内对N2、02的吸附速度差异，在密闭容器内进行加压吸02产N2,减压脱附02的循环操作过程。变压吸附制氮的技术应用模型图2-4所示，变压吸附制氮技术的最简单应用单元是由一只装满碳分子筛的吸附器、进气管路、出气管路和程控阀门组成。如图2-4（左）所示，当压缩空气从进气端进入，流经吸附器内的吸附剂（碳分子筛）时，压缩空气中的O2被吸附，而未被吸附的N2则被富集起来，由出气端流出。如图2-4（右）所示，在一段时间后，碳分子筛吸附饱和，则关闭进气阀和出气阀并打开排气阀，就可以对吸附剂进行解吸再生。再生完全后则进入下一个吸附周期。图2-4（左）:吸附应用单元图2-4（右）:吸附应用单元第三部分系统构成及功能3．系统构成及功能介绍3.1、PSA空分制氮系统的组成一个完整的PSA空分制氮系统应包括：A、空气压缩机（用户提供）；B、压缩空气净化组件（佳脉提供）；C、PSA空分制氮装置（佳脉提供）；D、氮气储罐（佳脉提供）系统流程框图如下：三级过滤器活性碳除汕器-级过滤器冷冻干燥机鼻过41嚅组咸及流程3.2、系统部件介绍3...
