中兴LTE网管操作指导手册VIP免费

中兴LTE网管操作指导手册_第1页
1/38
中兴LTE网管操作指导手册_第2页
2/38
中兴LTE网管操作指导手册_第3页
3/38

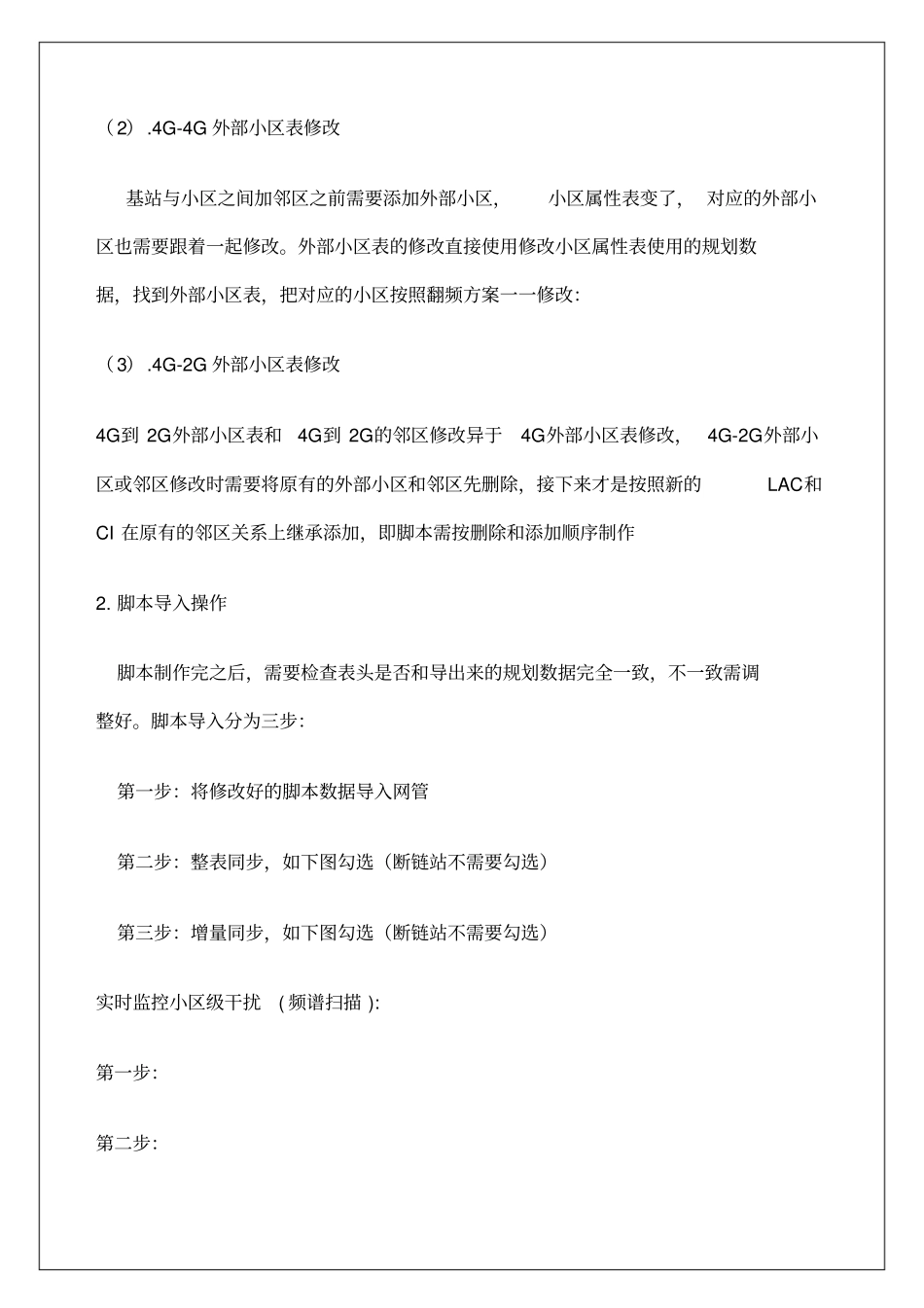

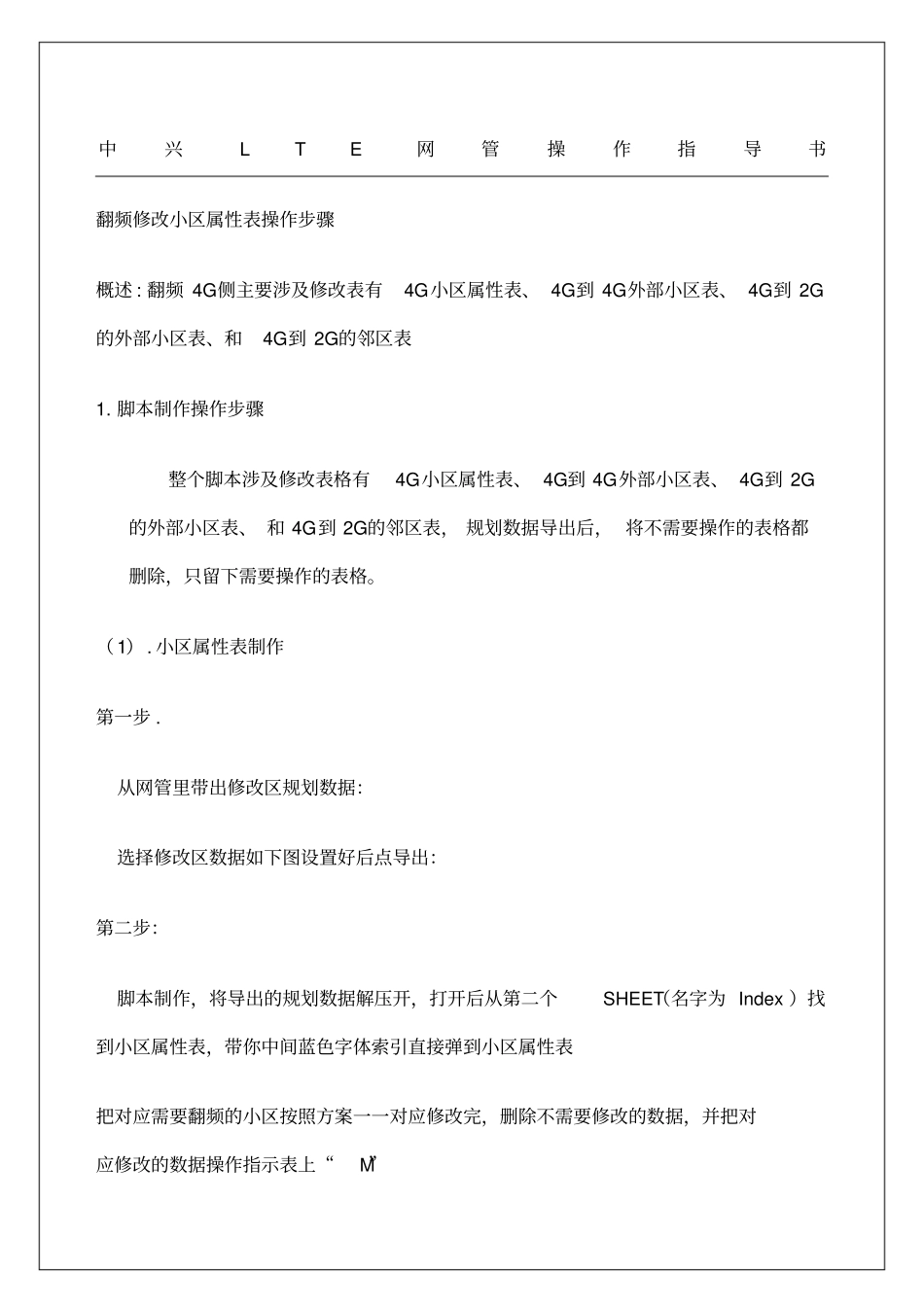

中兴LTE网管操作指导书翻频修改小区属性表操作步骤概述:翻频4G侧主要涉及修改表有4G小区属性表、4G到4G外部小区表、4G到2G的外部小区表、和4G到2G的邻区表1.脚本制作操作步骤整个脚本涉及修改表格有4G小区属性表、4G到4G外部小区表、4G到2G的外部小区表、和4G到2G的邻区表,规划数据导出后,将不需要操作的表格都删除,只留下需要操作的表格。(1).小区属性表制作第一步.从网管里带出修改区规划数据:选择修改区数据如下图设置好后点导出:第二步:脚本制作,将导出的规划数据解压开,打开后从第二个SHEET(名字为Index)找到小区属性表,带你中间蓝色字体索引直接弹到小区属性表把对应需要翻频的小区按照方案一一对应修改完,删除不需要修改的数据,并把对应修改的数据操作指示表上“M”(2).4G-4G外部小区表修改基站与小区之间加邻区之前需要添加外部小区,小区属性表变了,对应的外部小区也需要跟着一起修改。外部小区表的修改直接使用修改小区属性表使用的规划数据,找到外部小区表,把对应的小区按照翻频方案一一修改:(3).4G-2G外部小区表修改4G到2G外部小区表和4G到2G的邻区修改异于4G外部小区表修改,4G-2G外部小区或邻区修改时需要将原有的外部小区和邻区先删除,接下来才是按照新的LAC和CI在原有的邻区关系上继承添加,即脚本需按删除和添加顺序制作2.脚本导入操作脚本制作完之后,需要检查表头是否和导出来的规划数据完全一致,不一致需调整好。脚本导入分为三步:第一步:将修改好的脚本数据导入网管第二步:整表同步,如下图勾选(断链站不需要勾选)第三步:增量同步,如下图勾选(断链站不需要勾选)实时监控小区级干扰(频谱扫描):第一步:第二步:第三步:第四步:第五步:点下一步第六步第七步:第八步:同步任务第九步:第十步:第十一步:第十二步:第十三步:频谱扫描图实时CPU利用率监控第一步:第二步:小区信令跟踪:第一步:第二步:第三步:第三步:第四步:灌包2、登陆远程桌面,运行中输入:3、FTP登陆基站;telnet基站IP地址PS数据速率创建小区级测量事件:以创建小区级A4事件为例:第一步:第二步:对应A4参数修改好第三步:添加一条索引集第四步:X2功能开通步骤第一步:第二步:第三步:第四步:第五步:第六步:第七步:LTE打桩1、登陆远程桌面,点击菜单内的命令提示符3、输入账号:zte4、输入密码:zte(输入不显示)5、#ushell6、password:zte(输入不显示)7、$$ps8、$$pad908(最后面几行最长的一行,前面的数字)9、输入:g_dwNoProcPhyReloc1回车后如果未出现value=0x00000001则表示未成功,关掉当前命令窗口,重新打开,重复以上步骤telnet到前台,pad到产品进程,输入g_dwNoProcPhyReloc1执行结果示例:IP通道测试E-NodeB与MME对应SCTP的IP地址,存在几个IP地址,Ping几个IP地址模拟加载查看双载波站点第一步:先看E-UTRANTDD小区里面的基带资源配置,先确认每个小区使用的基带资源ID第二步:批量打调测查询基站版本第一步:第二步:第二步:性能指标创建与提取如何创建查询任务分组如何创建查询任务分组(二)RET相关操作目的打开动态数据管理系统进行RET相关操作,对RET进行发送配置数据、校准、查询天线倾角和设置天线倾角等操作。其他如复位、定标、查询版本信息等均可在该系统中完成。过程.在[网元管理→动态管理],进入[动态管理]系统。选择需要操作的网元,如和所示。图-选择[网元管理→动态管理]图-进入[动态管理]系统.在[动态管理]系统检索框中输入AISG可快速到达AISG设备操作项目,进行发送配置数据、RET校准、查询和设置RET倾角、批量查询和设置功能、AISG设备复位级自检等操作。批量查询AISG设备1.勾选需要操作的网元,在[AISG设备]命令组中,双击「AISG2.0批量查询天线设备数据」命令,AISG协议2.0和1.1版本是分开的,如所示。图-双击『AISG2.0批量查询天线设备数据』命令.选择AISG设备,点击「运行」按钮,弹出[选择AISG设备数据域]对话框,选择需要查询的信息。根据需要将公共参数和电调天线参数中的相应项勾选上,但是一般情况下只需要选择电调天线参数的前4项,如和所示。图-[选择AISG设备数据域]对话框图-选择电调天线参数的前4项.点击[...
