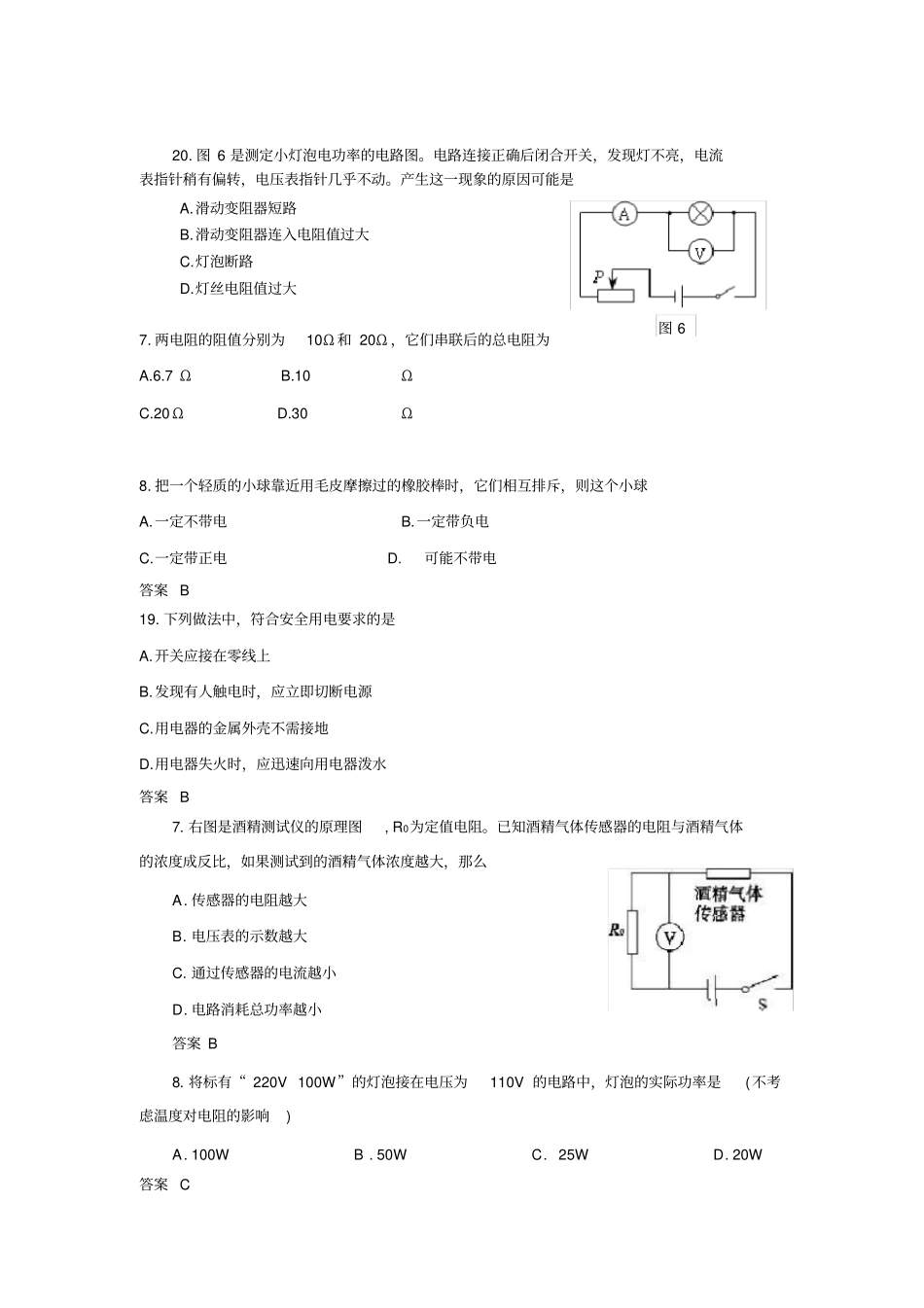

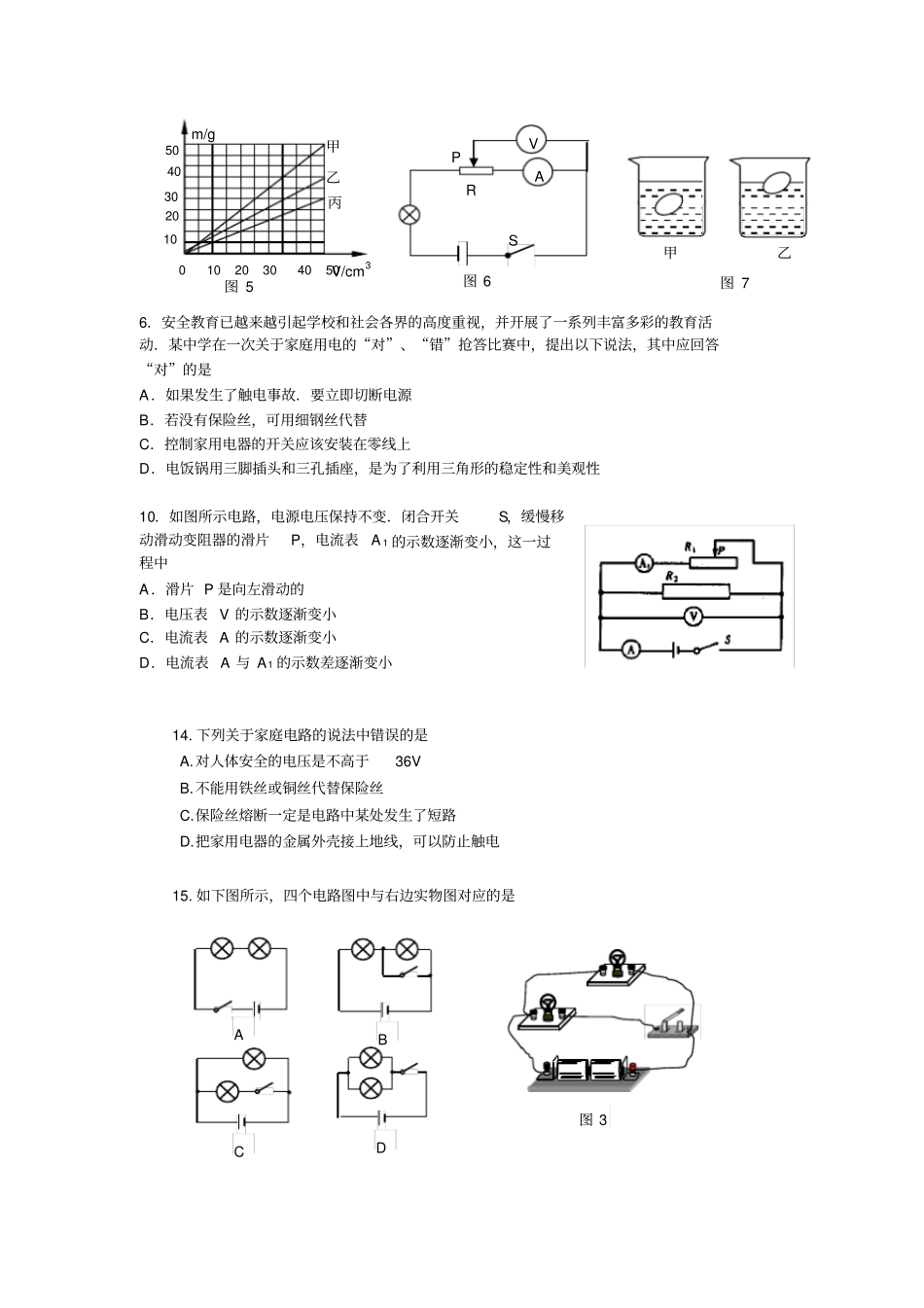

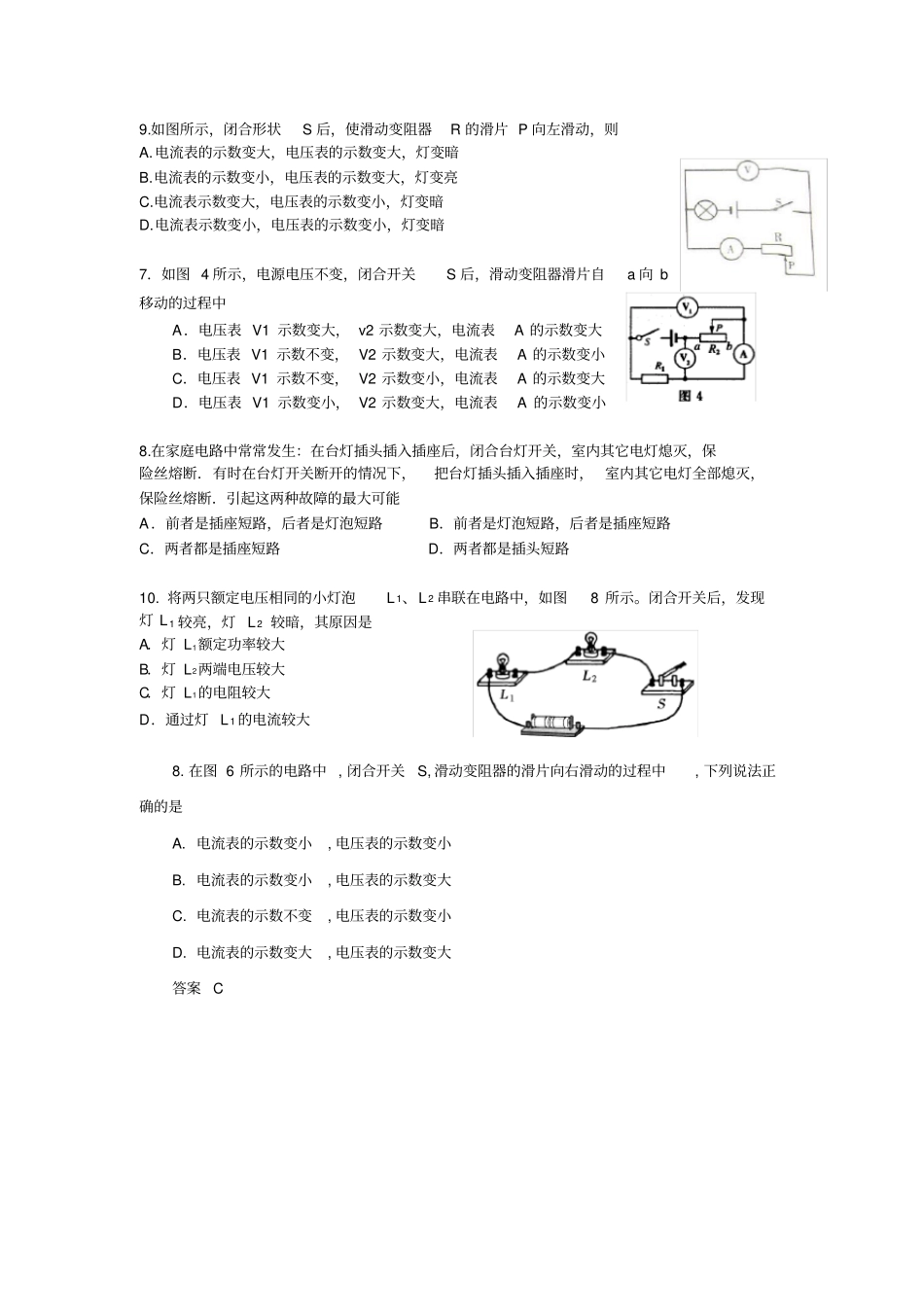

9.如图所示，闭合形状S后，使滑动变阻器R的滑片P向左滑动，则A.电流表的示数变大，电压表的示数变大，灯变暗B.电流表的示数变小，电压表的示数变大，灯变亮C.电流表示数变大，电压表的示数变小，灯变暗D.电流表示数变小，电压表的示数变小，灯变暗7．如图4所示，电源电压不变，闭合开关S后，滑动变阻器滑片自a向b移动的过程中A．电压表V1示数变大，v2示数变大，电流表A的示数变大B．电压表V1示数不变，V2示数变大，电流表A的示数变小C．电压表V1示数不变，V2示数变小，电流表A的示数变大D．电压表V1示数变小，V2示数变大，电流表A的示数变小8.在家庭电路中常常发生：在台灯插头插入插座后，闭合台灯开关，室内其它电灯熄灭，保险丝熔断．有时在台灯开关断开的情况下，把台灯插头插入插座时，室内其它电灯全部熄灭，保险丝熔断．引起这两种故障的最大可能A．前者是插座短路，后者是灯泡短路B．前者是灯泡短路，后者是插座短路C．两者都是插座短路D．两者都是插头短路10.将两只额定电压相同的小灯泡L1、L2串联在电路中，如图8所示。闭合开关后，发现灯L1较亮，灯L2较暗，其原因是A．灯L1额定功率较大B．灯L2两端电压较大C．灯L1的电阻较大D．通过灯L1的电流较大8.在图6所示的电路中,闭合开关S,滑动变阻器的滑片向右滑动的过程中,下列说法正确的是A.电流表的示数变小,电压表的示数变小B.电流表的示数变小,电压表的示数变大C.电流表的示数不变,电压表的示数变小D.电流表的示数变大,电压表的示数变大答案C6．安全教育已越来越引起学校和社会各界的高度重视，并开展了一系列丰富多彩的教育活动．某中学在一次关于家庭用电的“对”、“错”抢答比赛中，提出以下说法，其中应回答“对”的是A．如果发生了触电事故．要立即切断电源B．若没有保险丝，可用细钢丝代替C．控制家用电器的开关应该安装在零线上D．电饭锅用三脚插头和三孔插座，是为了利用三角形的稳定性和美观性10．如图所示电路，电源电压保持不变．闭合开关S，缓慢移动滑动变阻器的滑片P，电流表A1的示数逐渐变小，这一过程中A．滑片P是向左滑动的B．电压表V的示数逐渐变小C．电流表A的示数逐渐变小D．电流表A与A1的示数差逐渐变小14.下列关于家庭电路的说法中错误的是A.对人体安全的电压是不高于36VB.不能用铁丝或铜丝代替保险丝C.保险丝熔断一定是电路中某处发生了短路D.把家用电器的金属外壳接上地线，可以防止触电15.如下图所示，四个电路图中与右边实物图对应的是V/cm3m/g甲乙丙010203040505040302010图5AVPRS图6甲乙图7ABCD图320.图6是测定小灯泡电功率的电路图。电路连接正确后闭合开关，发现灯不亮，电流表指针稍有偏转，电压表指针几乎不动。产生这一现象的原因可能是A.滑动变阻器短路B.滑动变阻器连入电阻值过大C.灯泡断路D.灯丝电阻值过大7.两电阻的阻值分别为10Ω和20Ω，它们串联后的总电阻为A.6.7ΩB.10ΩC.20ΩD.30Ω8.把一个轻质的小球靠近用毛皮摩擦过的橡胶棒时，它们相互排斥，则这个小球A.一定不带电B.一定带负电C.一定带正电D.可能不带电答案B19.下列做法中，符合安全用电要求的是A.开关应接在零线上B.发现有人触电时，应立即切断电源C.用电器的金属外壳不需接地D.用电器失火时，应迅速向用电器泼水答案B7.右图是酒精测试仪的原理图,R0为定值电阻。已知酒精气体传感器的电阻与酒精气体的浓度成反比，如果测试到的酒精气体浓度越大，那么A.传感器的电阻越大B.电压表的示数越大C.通过传感器的电流越小D.电路消耗总功率越小答案B8.将标有“220V100W”的灯泡接在电压为110V的电路中，灯泡的实际功率是(不考虑温度对电阻的影响)A.100WB.50WC.25WD.20W答案C图68、（11聊城）如图所示，闭合开关S，使滑动变阻器的滑片向左移动，则：（）A、电流表示数变小B、电压表示数变大C、电压表示数不变D、灯泡变亮答案：D12、（11聊城）两定值电阻甲、乙的I—U关系图像如图所示，现将甲和乙并联后接在电压为6V的电源两端，下列分析正确的是（）A、甲中的电流小于乙中的电流B、甲两端的电压等于乙两端的电压C、甲的电阻小于乙的电阻D、甲消耗的电功率大于乙消耗的电功率答案：BCD[来源:21世纪教育网]3．家庭电路中的电视机、...
