中面层试验段施工方案VIP免费

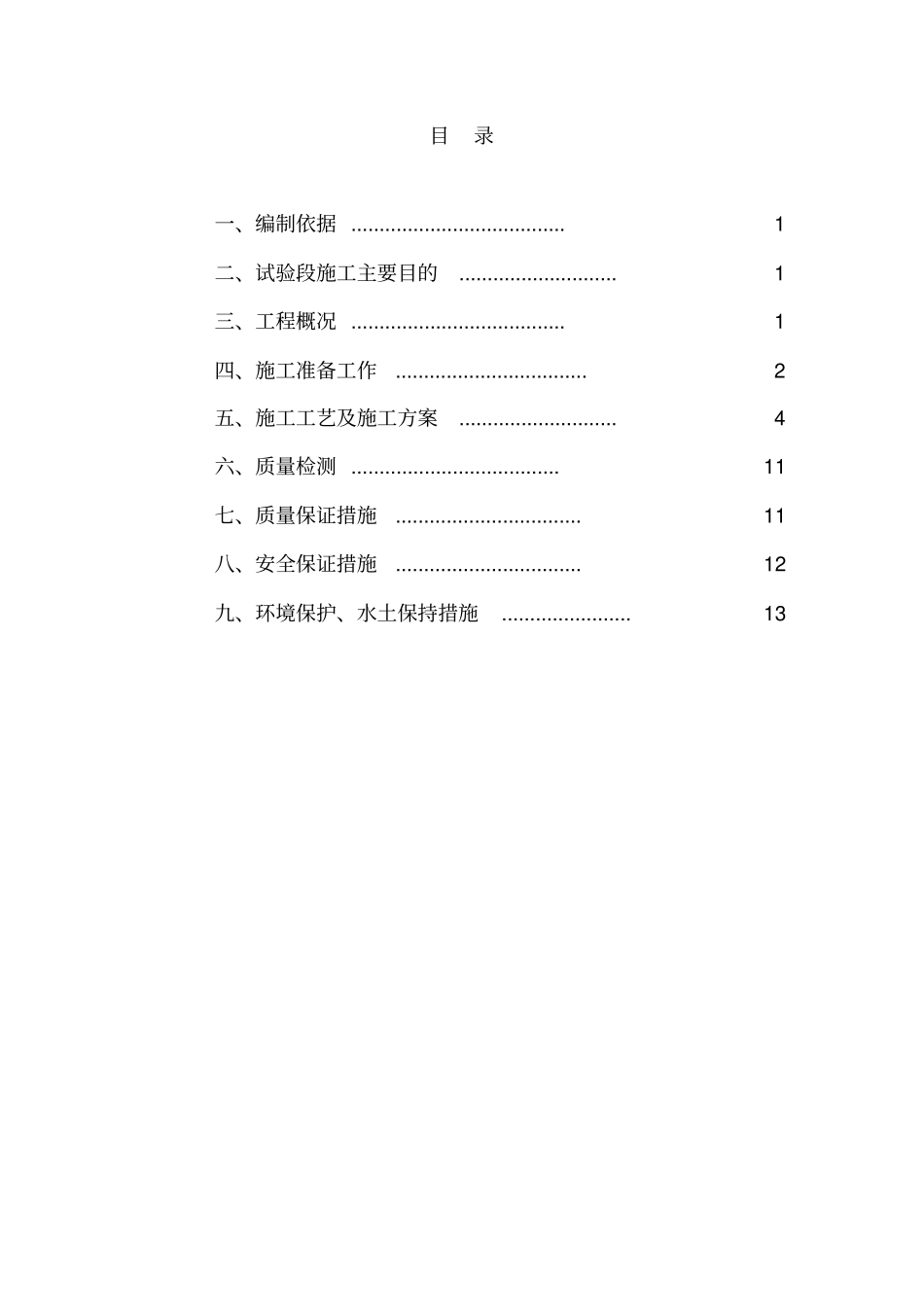

目录一、编制依据......................................1二、试验段施工主要目的............................1三、工程概况......................................1四、施工准备工作..................................2五、施工工艺及施工方案............................4六、质量检测.....................................11七、质量保证措施.................................11八、安全保证措施.................................12九、环境保护、水土保持措施.......................131济南至乐陵高速公路LMSG05标段AC-20中面层试验段施工方案一、编制依据1、济乐高速LMSG05标段《两阶段施工图设计》（中铁第四勘察设计院）；2、《公路沥青路面施工技术规范》（JTGF40-2004）；3、《公路工程沥青及沥青混合料试验规程》（JTGE20-2001）；4、《公路工程质量检验评定标准》（JTGF80-2004）；5、《公路路基路面现场测试规程》（JTGE60-2008）；6、济南至乐陵高速公路路面工程施工招标技术规范；7、山东大学《AC-20中面层施工指导意见》；8、山东省地方标准《多级沥青结合料应用技术规范》DB37/T1724-2010。二、试验段施工主要目的通过铺设AC-20中面层试验段，达到以下目的：1、确定合理的施工机械、机械数量及组合方式；2、确定拌合机的上料速度、拌合数量与时间、拌合温度等操作工艺；3、确定摊铺机的摊铺温度、摊铺速度、自找平方式以及松铺系数、接缝方法等；4、确定碾压组合方式、碾压顺序，碾压温度、碾压速度及遍数；5、验证AC-20中面层沥青混合料生产配合比和沥青用量；6、确定施工产量及作业段的长度；7、确定施工组织及管理体系、质保体系、人员、机械设备、检测设备、通讯及组织方式；8、通过试验段施工，收集相关数据，对各项施工参数进行总结，提高施工水平，为指导中面层大面积施工提供依据。三、工程概况济乐高速LMSG05标段位于济南市济阳县境内，起讫里程K82+850~K103+000，段落全长20.15Km,包含互通式立交2处、停车区1处。主要施工内容有路面结构层、路面附属、通信预埋管线工程。我标段内设计主线及匝道6cm厚AC-202中面层总工程量为688667㎡。我标段拟于2014年8月15日在K89+904-K90+239.24左幅进行AC-20中面层试验段施工，试验段设计宽度15m，厚度6cm，长度335.24m。四、施工准备工作1、原材料准备⑴沥青：采用MAC改性沥青，产自山东华瑞道路材料有限公司；⑵粗集料：分别为2.36-4.75mm，4.75-9.5mm，9.5-19mm碎石，产自济南三合石料有限公司；⑶细集料：采用0-2.36mm机制砂，产自济南三合石料有限公司；⑷填料：采用矿粉、生石灰粉，产自济南三合石料有限公司。从已进场的原材料中抽取样品，进行相关试验，试验结果均符合相关技术规范要求（详见附件《AC-20中面层原材料检验报告》）。2、AC-20中面层目标配合比（见表1）目标配合比（试验配合比报告附后）表1材料名称碎石（mm）机制砂填料沥青材料规格9.5-194.75-9.52.36-4.750-2.36矿粉生石灰粉油石比配合比用量%34251424214.53、人员配备情况（见表2）试验段人员配备表表2序号职务职责分工人数备注1项目经理统筹中面层施工各项工作12总工程师指导施工、测量、试验等技术工作13生产副经理负责生产、运输等调度工作14拌合站站长负责沥青混合料生产拌合15施工队长带队施工16技术员现场技术技术指标控制与管理27安全员施工安全、文明28测量员现场放样、测量与校核49试验员拌合站、摊铺现场试验检测410机械操作手操作施工机械、机具1411运输车司机驾驶运输车辆1612民工相关人工作业15合计6234、机械设备配备情况（见表3）机械设备配备表表35、测量、试验仪器设备配备情况（见表4）测量、试验仪器设备配备表表4序号设备、仪器名称规格型号功率数量备注1沥青拌合站斯贝柯/安迈4000型320t/h2已标定2装载机ZL50B3m36已进场3摊铺机福格勒2100-2/2已进场4双钢轮压路机HD13013t4已进场5双钢轮压路机XMR-30E3t1已进场6轮胎压路机XP26026t2已进场7运输车/15m321已进场8洒水车东风10t3已进场9便携式吹风机6FM-304已进场序号仪器名称规格型号数量产地备注1全站仪莱卡8021台北京已标定2水准仪苏光2台北京已标定3电子称...
