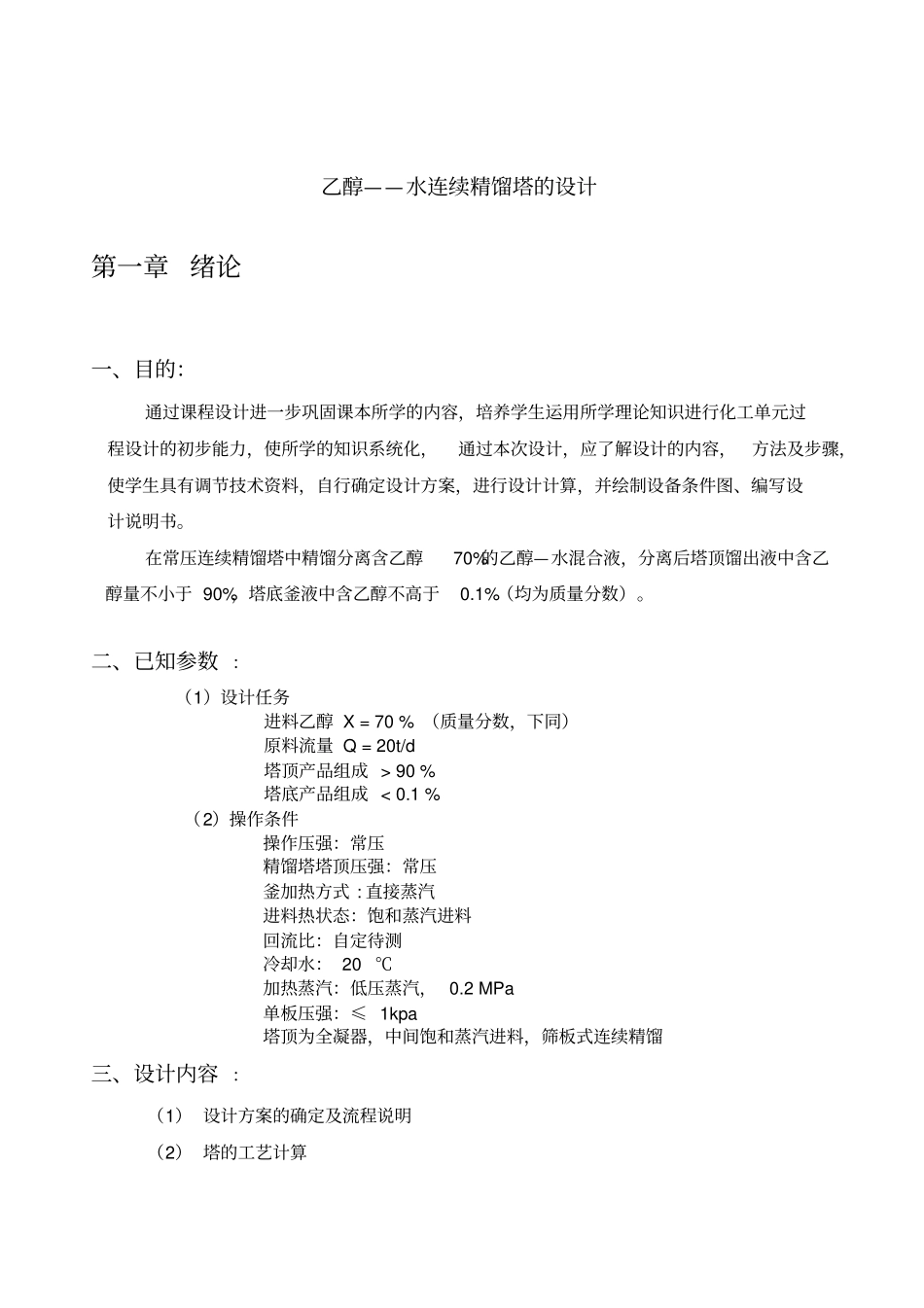

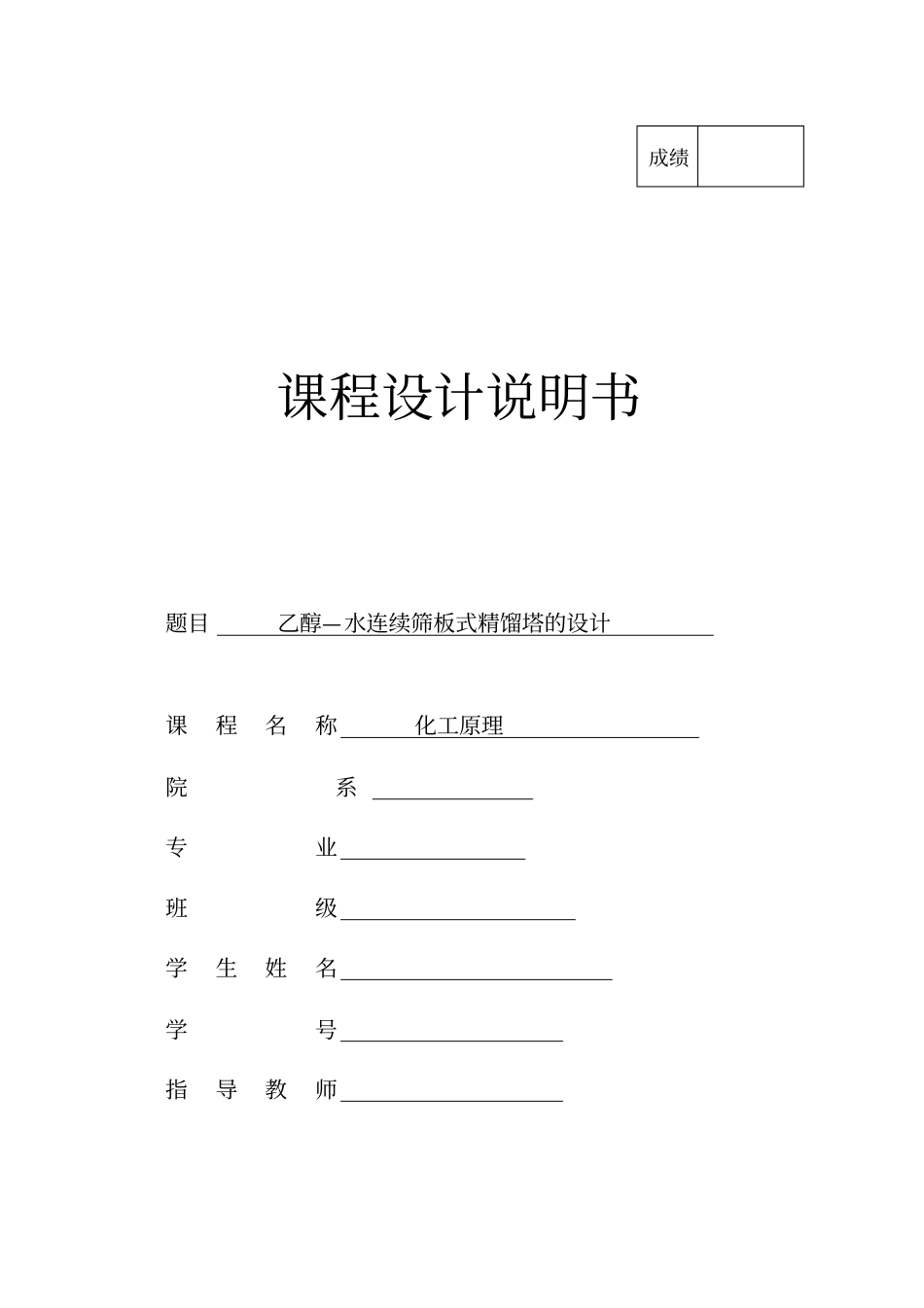

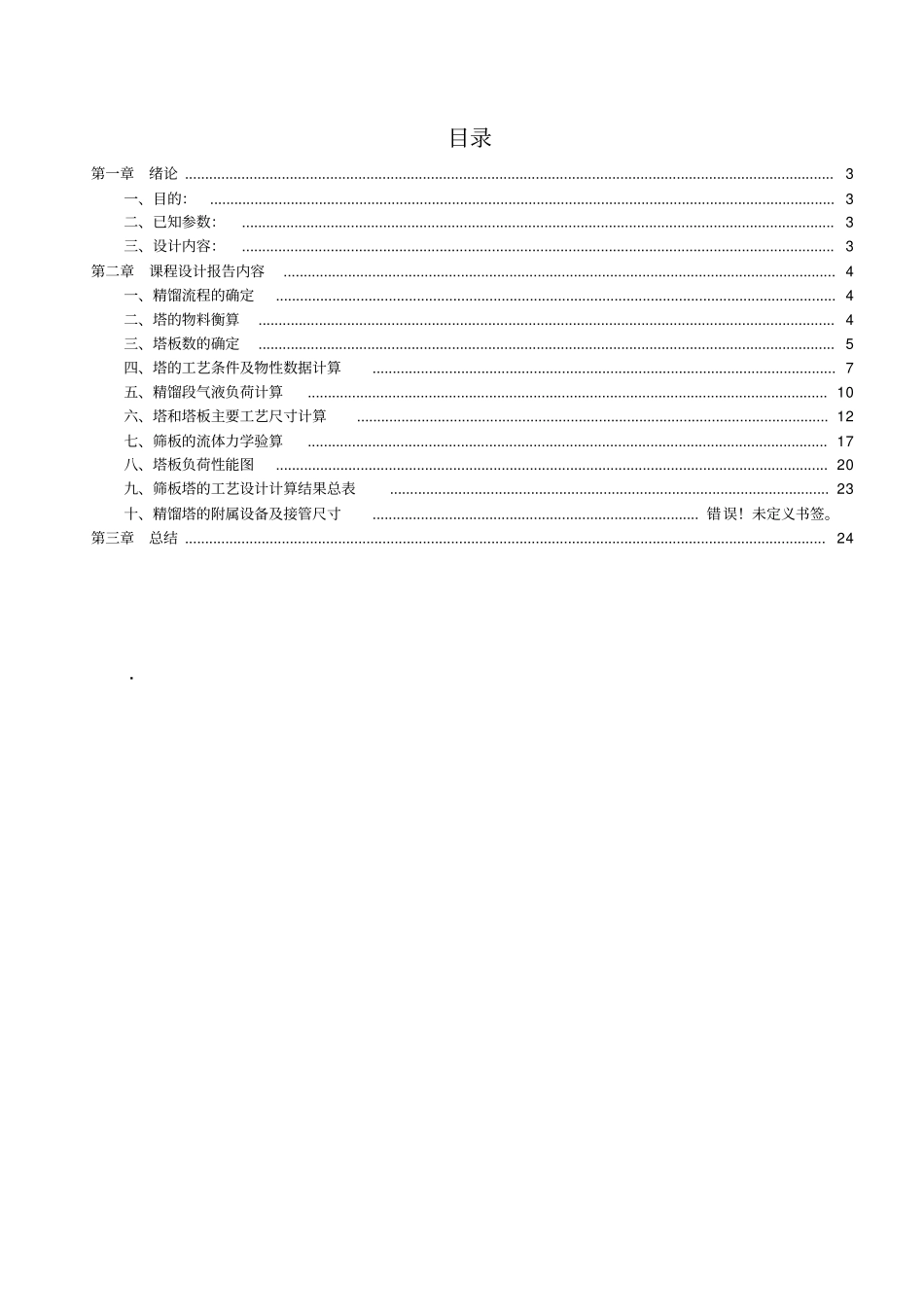

课程设计说明书题目乙醇—水连续筛板式精馏塔的设计课程名称化工原理院系专业班级学生姓名学号指导教师成绩目录第一章绪论.................................................................................................................................................................3一、目的:...........................................................................................................................................................3二、已知参数:...................................................................................................................................................3三、设计内容:...................................................................................................................................................3第二章课程设计报告内容.........................................................................................................................................4一、精馏流程的确定...........................................................................................................................................4二、塔的物料衡算...............................................................................................................................................4三、塔板数的确定...............................................................................................................................................5四、塔的工艺条件及物性数据计算...................................................................................................................7五、精馏段气液负荷计算.................................................................................................................................10六、塔和塔板主要工艺尺寸计算.....................................................................................................................12七、筛板的流体力学验算.................................................................................................................................17八、塔板负荷性能图.........................................................................................................................................20九、筛板塔的工艺设计计算结果总表.............................................................................................................23十、精馏塔的附属设备及接管尺寸.................................................................................错误!未定义书签。第三章总结...............................................................................................................................................................24.乙醇——水连续精馏塔的设计第一章绪论一、目的:通过课程设计进一步巩固课本所学的内容,培养学生运用所学理论知识进行化工单元过程设计的初步能力,使所学的知识系统化,通过本次设计,应了解设计的内容,方法及步骤,使学生具有调节技术资料,自行确定设计方案,进行设计计算,并绘制设备条件图、编写设计说明书。在常压连续精馏塔中精馏分离含乙醇70%的乙醇—水混合液,分离后塔顶馏出液中含乙醇量不小于90%,塔底釜液中含乙醇不高于0.1%(均为质量分数)。二、已知参数:(1)设计任务进料乙醇X=70%(质量分数,下同)原料流量Q=20t/d塔顶产品组成>90%塔底产品组成<0.1%(2)操作条件操作压强:常压精馏塔塔顶压强:常压釜加热方式:直接蒸汽进料热状态:饱和蒸汽进料回流比:自定待测冷却水:20℃加热蒸汽:低压蒸汽,0.2MPa单板压强:≤1kpa塔顶为全凝器,中间饱和蒸汽进料,...
