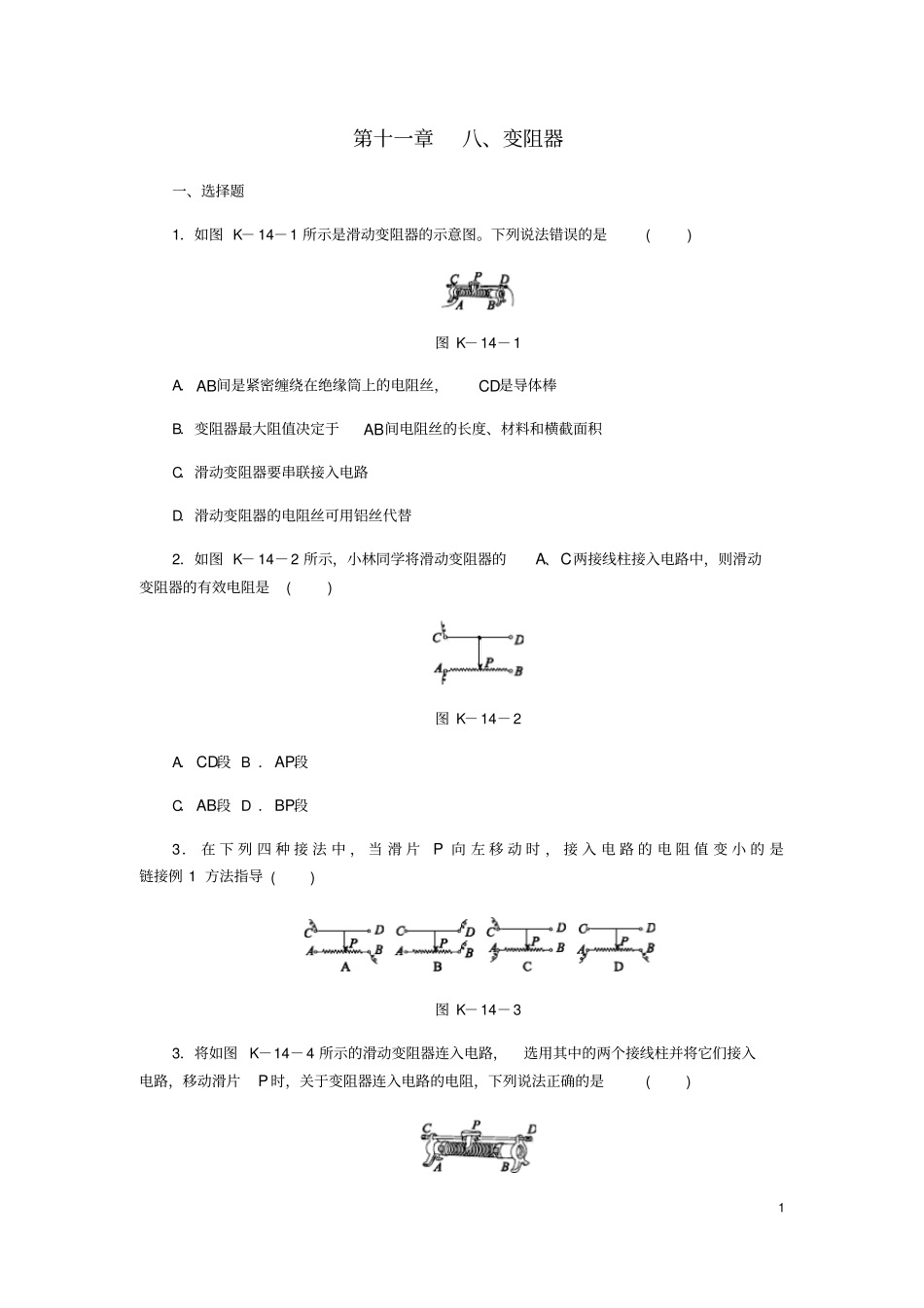

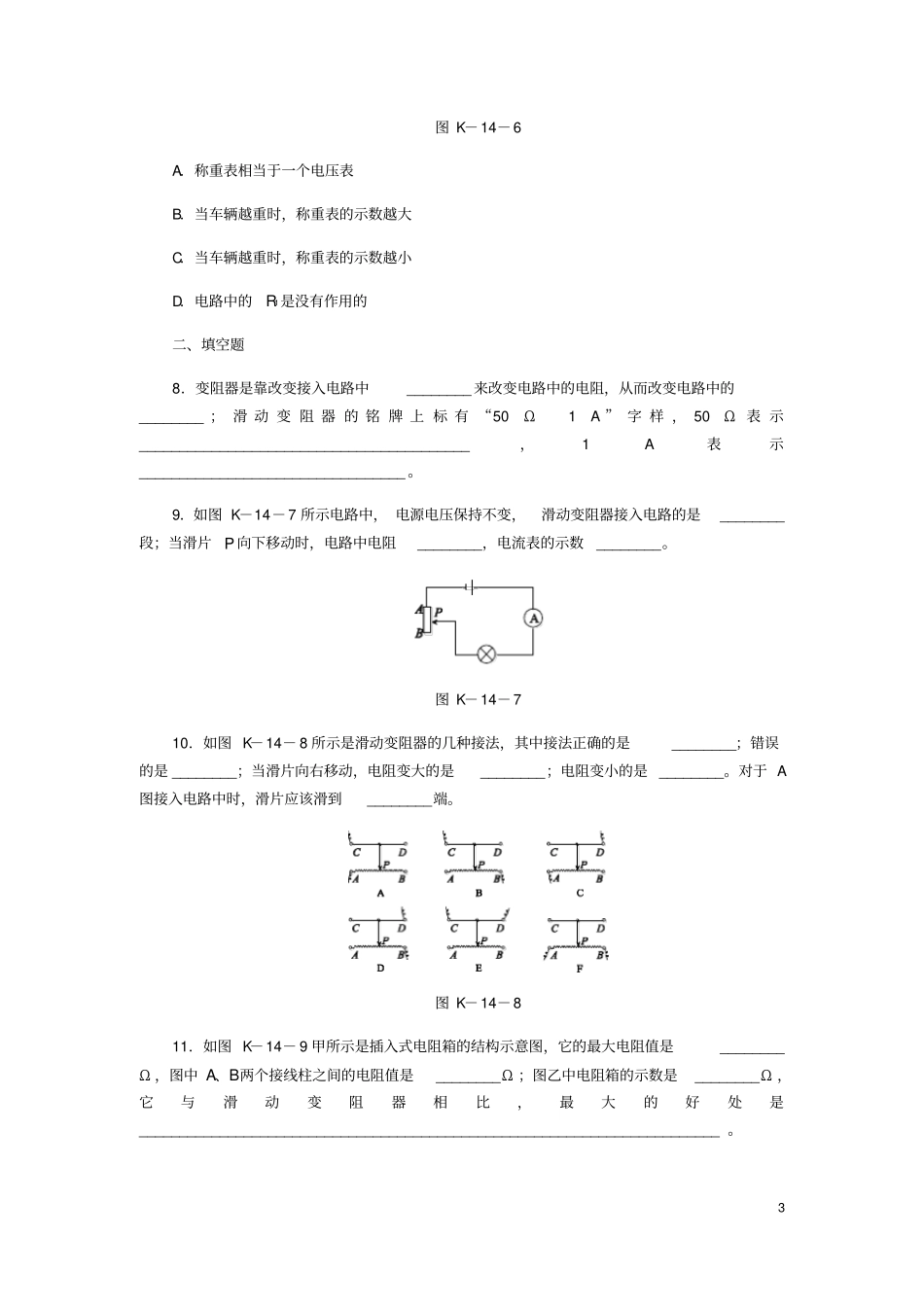

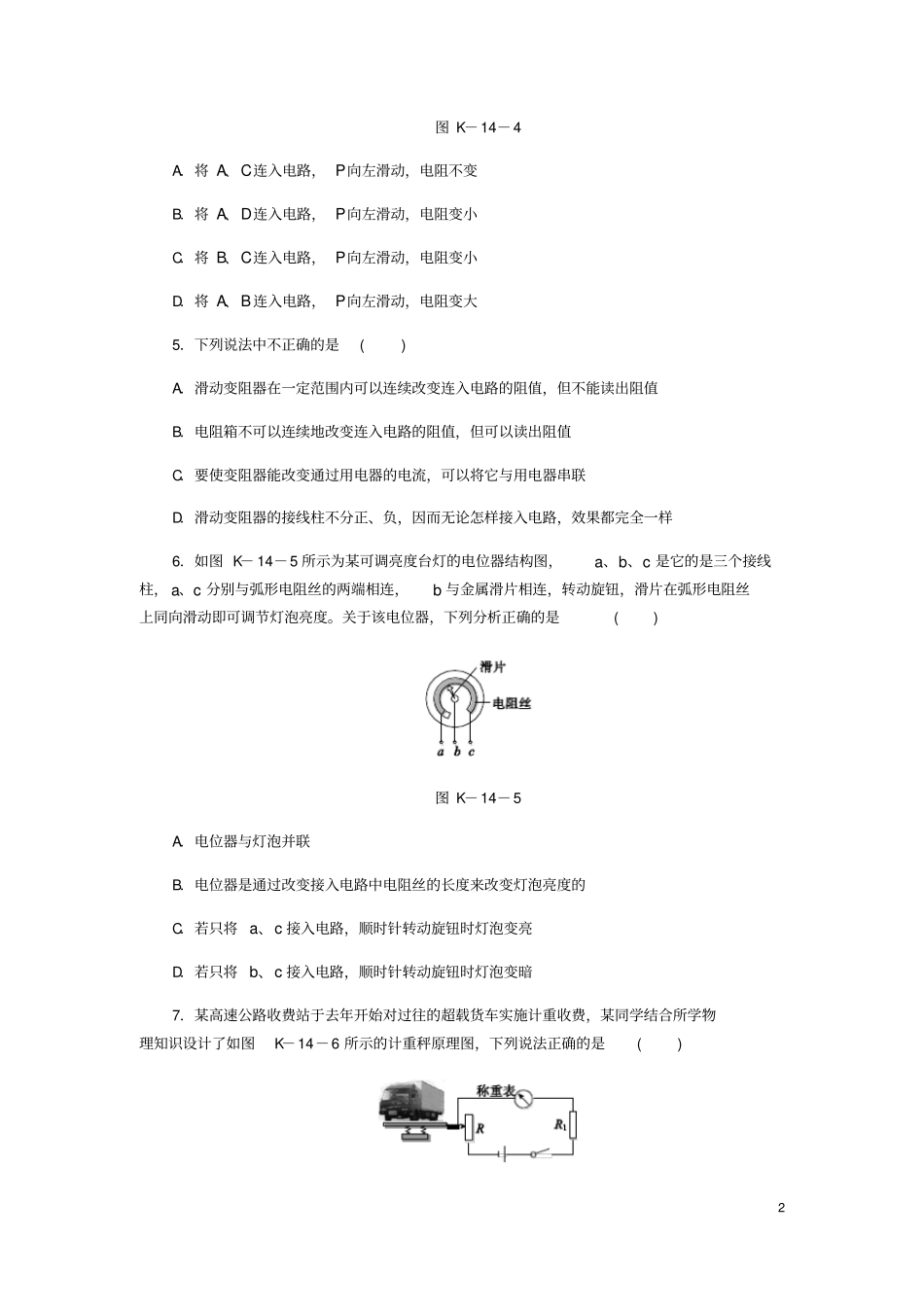

1第十一章八、变阻器一、选择题1．如图K－14－1所示是滑动变阻器的示意图。下列说法错误的是()图K－14－1A．AB间是紧密缠绕在绝缘筒上的电阻丝，CD是导体棒B．变阻器最大阻值决定于AB间电阻丝的长度、材料和横截面积C．滑动变阻器要串联接入电路D．滑动变阻器的电阻丝可用铝丝代替2．如图K－14－2所示，小林同学将滑动变阻器的A、C两接线柱接入电路中，则滑动变阻器的有效电阻是()图K－14－2A．CD段B．AP段C．AB段D．BP段3．在下列四种接法中，当滑片P向左移动时，接入电路的电阻值变小的是链接例1方法指导()图K－14－33．将如图K－14－4所示的滑动变阻器连入电路，选用其中的两个接线柱并将它们接入电路，移动滑片P时，关于变阻器连入电路的电阻，下列说法正确的是()2图K－14－4A．将A、C连入电路，P向左滑动，电阻不变B．将A、D连入电路，P向左滑动，电阻变小C．将B、C连入电路，P向左滑动，电阻变小D．将A、B连入电路，P向左滑动，电阻变大5．下列说法中不正确的是()A．滑动变阻器在一定范围内可以连续改变连入电路的阻值，但不能读出阻值B．电阻箱不可以连续地改变连入电路的阻值，但可以读出阻值C．要使变阻器能改变通过用电器的电流，可以将它与用电器串联D．滑动变阻器的接线柱不分正、负，因而无论怎样接入电路，效果都完全一样6．如图K－14－5所示为某可调亮度台灯的电位器结构图，a、b、c是它的是三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度。关于该电位器，下列分析正确的是()图K－14－5A．电位器与灯泡并联B．电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的C．若只将a、c接入电路，顺时针转动旋钮时灯泡变亮D．若只将b、c接入电路，顺时针转动旋钮时灯泡变暗7．某高速公路收费站于去年开始对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图K－14－6所示的计重秤原理图，下列说法正确的是()3图K－14－6A．称重表相当于一个电压表B．当车辆越重时，称重表的示数越大C．当车辆越重时，称重表的示数越小D．电路中的R1是没有作用的二、填空题8．变阻器是靠改变接入电路中________来改变电路中的电阻，从而改变电路中的________；滑动变阻器的铭牌上标有“50Ω1A”字样，50Ω表示_________________________________________，1A表示_________________________________。9．如图K－14－7所示电路中，电源电压保持不变，滑动变阻器接入电路的是________段；当滑片P向下移动时，电路中电阻________，电流表的示数________。图K－14－710．如图K－14－8所示是滑动变阻器的几种接法，其中接法正确的是________；错误的是________；当滑片向右移动，电阻变大的是________；电阻变小的是________。对于A图接入电路中时，滑片应该滑到________端。图K－14－811．如图K－14－9甲所示是插入式电阻箱的结构示意图，它的最大电阻值是________Ω，图中A、B两个接线柱之间的电阻值是________Ω；图乙中电阻箱的示数是________Ω，它与滑动变阻器相比，最大的好处是________________________________________________________________________。4图K－14－912．如图K－14－10所示是汽车、摩托车的油量表(由电流表改装而成)的原理示意图，R0是定值电阻，R是滑动变阻器。图K－14－10(1)打开阀门A，油面下降，滑片向________移动，油量表(电流表)读数变________。(2)打开阀门B，油面上升，滑片向________移动，油量表(电流表)读数变________。三、作图题13．用笔画线代替导线，将图K－14－11中的元件连接成电路。要求：向右移动滑片，灯泡变亮。图K－14－1114．根据如图K－14－12甲所示的电路图连接图乙中的实物图，使滑动变阻器的滑片向右移动时灯泡变暗；电流表、电压表都用小量程。5图K－14－12四、实验探究题15．某班同学在做“用滑动变阻器改变电路中电流”的实验时，电路图如图K－14－13甲所示。图K－14－13(1)闭合开关前应移动滑片P，使变阻器连入电路中的电阻________，闭合开关后，要想让灯泡更亮些，则应将滑片P向________移动。(2)若实验中电流不超过0.6A，请用笔画线将图乙中实...
