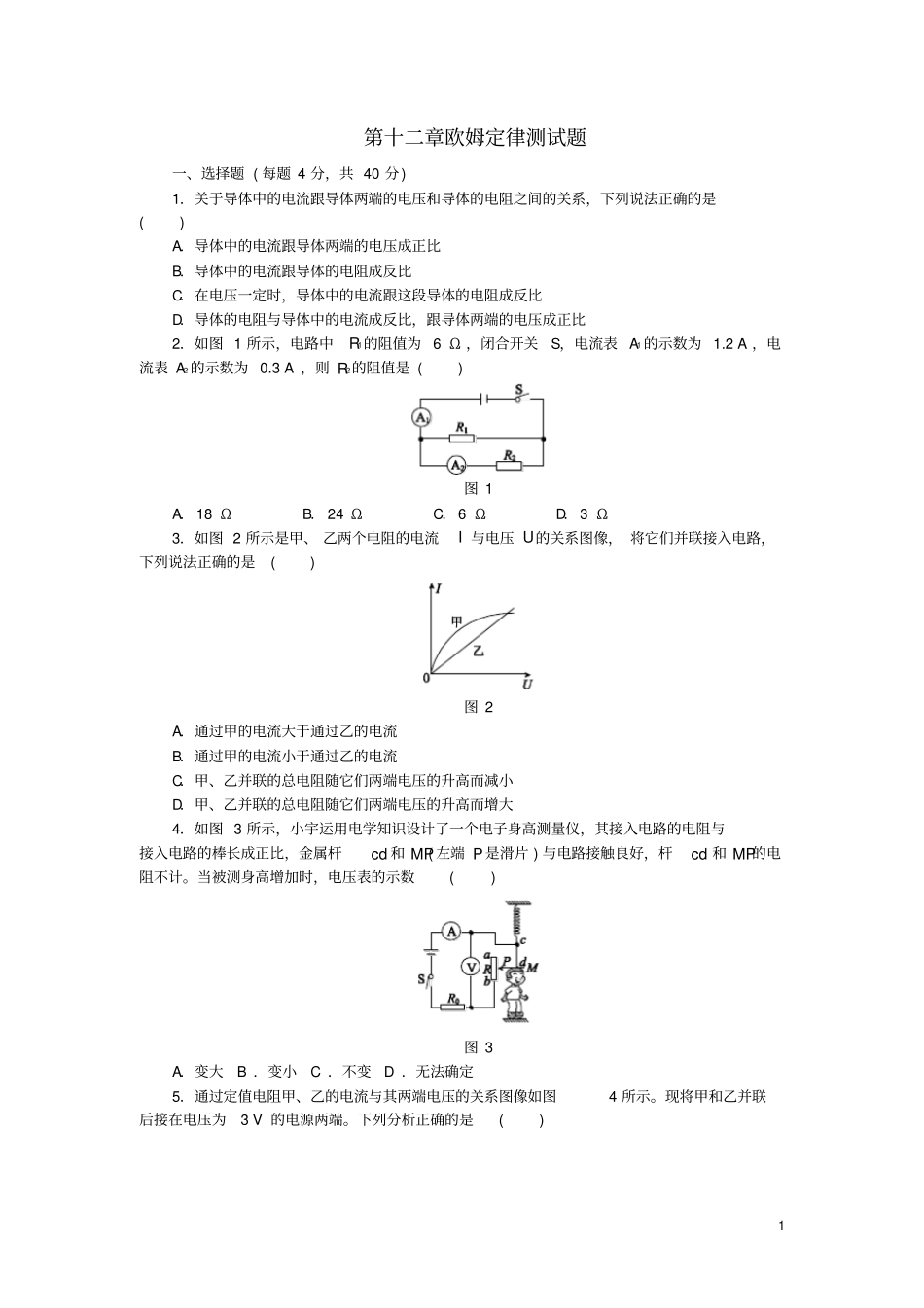

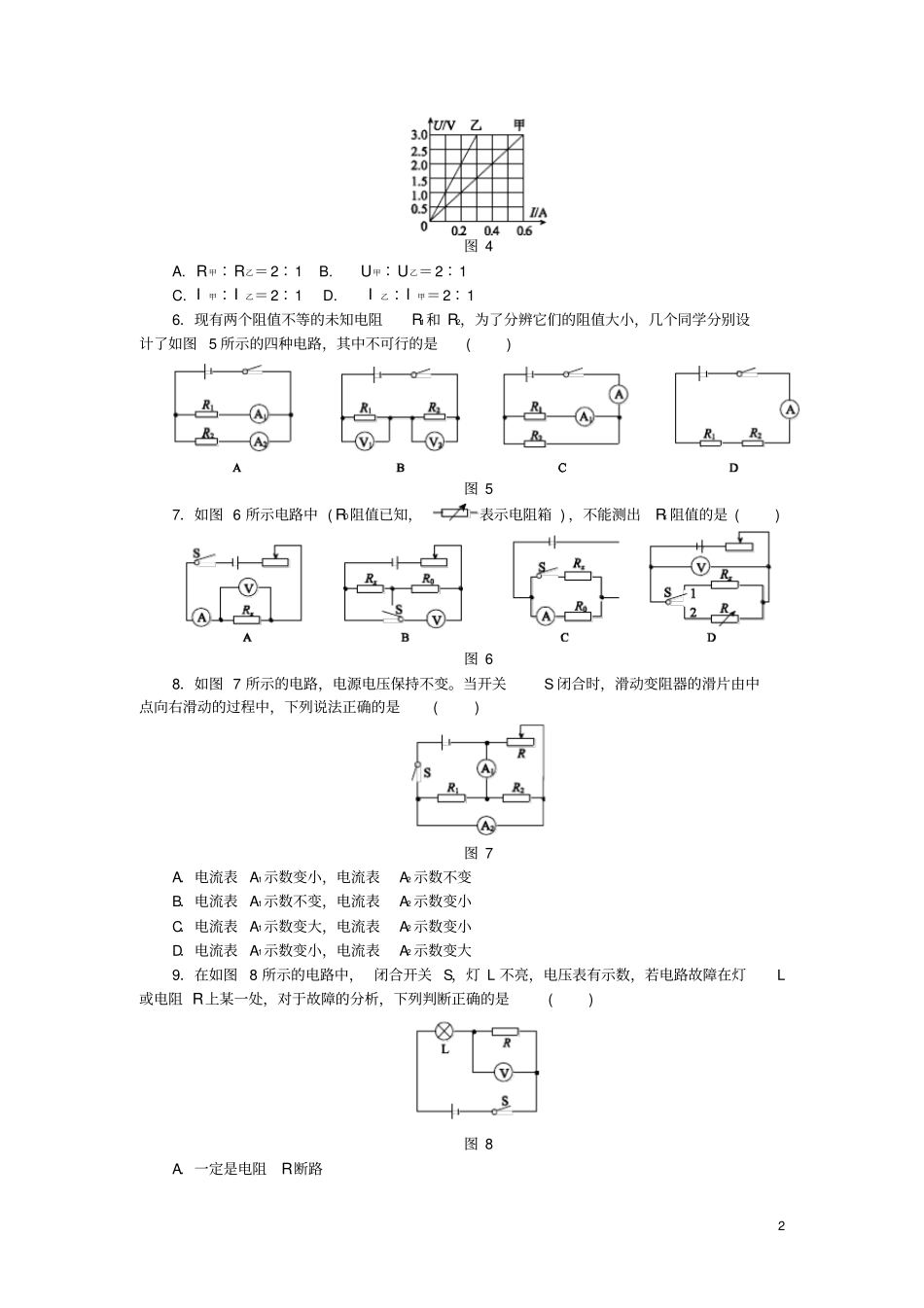

1第十二章欧姆定律测试题一、选择题(每题4分，共40分)1．关于导体中的电流跟导体两端的电压和导体的电阻之间的关系，下列说法正确的是()A．导体中的电流跟导体两端的电压成正比B．导体中的电流跟导体的电阻成反比C．在电压一定时，导体中的电流跟这段导体的电阻成反比D．导体的电阻与导体中的电流成反比，跟导体两端的电压成正比2．如图1所示，电路中R1的阻值为6Ω，闭合开关S，电流表A1的示数为1.2A，电流表A2的示数为0.3A，则R2的阻值是()图1A．18ΩB．24ΩC．6ΩD．3Ω3．如图2所示是甲、乙两个电阻的电流I与电压U的关系图像，将它们并联接入电路，下列说法正确的是()图2A．通过甲的电流大于通过乙的电流B．通过甲的电流小于通过乙的电流C．甲、乙并联的总电阻随它们两端电压的升高而减小D．甲、乙并联的总电阻随它们两端电压的升高而增大4．如图3所示，小宇运用电学知识设计了一个电子身高测量仪，其接入电路的电阻与接入电路的棒长成正比，金属杆cd和MP(左端P是滑片)与电路接触良好，杆cd和MP的电阻不计。当被测身高增加时，电压表的示数()图3A．变大B．变小C．不变D．无法确定5．通过定值电阻甲、乙的电流与其两端电压的关系图像如图4所示。现将甲和乙并联后接在电压为3V的电源两端。下列分析正确的是()2图4A.R甲∶R乙＝2∶1B.U甲∶U乙＝2∶1C.I甲∶I乙＝2∶1D.I乙∶I甲＝2∶16．现有两个阻值不等的未知电阻R1和R2，为了分辨它们的阻值大小，几个同学分别设计了如图5所示的四种电路，其中不可行的是()图57．如图6所示电路中(R0阻值已知，表示电阻箱)，不能测出Rx阻值的是()图68．如图7所示的电路，电源电压保持不变。当开关S闭合时，滑动变阻器的滑片由中点向右滑动的过程中，下列说法正确的是()图7A．电流表A1示数变小，电流表A2示数不变B．电流表A1示数不变，电流表A2示数变小C．电流表A1示数变大，电流表A2示数变小D．电流表A1示数变小，电流表A2示数变大9．在如图8所示的电路中，闭合开关S，灯L不亮，电压表有示数，若电路故障在灯L或电阻R上某一处，对于故障的分析，下列判断正确的是()图8A．一定是电阻R断路3B．用导线连接R两端，根据灯的亮暗可以检测出故障原因C．在电路中再串联一个电流表，根据电流表有无示数可以检测出故障原因D．在L两端再并联一个电压表，根据电压表有无示数可以检测出故障原因10．如图9甲所示是一个用电压表的示数反映温度变化的电路原理图，其中电源电压U＝4.5V且保持不变，电压表量程为0～3V，R0是300Ω的定值电阻，Rt是热敏电阻，其电阻随环境温度变化的关系如图乙所示。若闭合开关S，则()图9A．环境温度为40℃时，热敏电阻阻值是150ΩB．电压表V示数越小，环境温度越高C．电压表的最小示数是1.5VD．此电路允许的最高环境温度为60℃二、填空题(每空2分，共20分)11．一导体两端电压为3V，通过的电流为0.3A，则此导体的电阻为______Ω；当该导体两端电压为0时，导体的电阻为______Ω。12．有两个定值电阻，R1＝30Ω，R2＝60Ω，每个电阻两端允许加的最大电压值为6V。(1)R1、R2串联后和并联后的总电阻分别是________Ω、________Ω。(2)R1、R2并联后，干路中允许通过的最大电流是______A。(3)R1、R2串联后，串联电路两端允许加的最大电压是______V。13．如图10所示的电路，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P自右向左移动的过程中，电压表示数将_______，电流表示数将______。(均选填“变大”“不变”或“变小”)图1014．如图11所示的电路中，电源电压恒定不变，已知R1＝3R2，当S1闭合、S2断开时，电压表和电流表示数分别为U1和I1；当S1断开、S2闭合时，电压表和电流表示数分别为U2和I2，则U1∶U2＝________，I1∶I2＝__________。图11三、实验探究题(共28分)415．(12分)如图12甲所示是小明“探究电流与电压关系”的实验中所连接的实物图，各元件及连接均完好但不完整。图12(1)请在图甲中用笔画线代替导线将实验电路连接完整。(2)闭合开关前，应将滑动变阻器的滑片P置于________(选填“A”或“B”)端。(3)闭合开关，移动滑动变阻器的滑片，记录电流表和电压表的示数，进行多次实验，绘制出I－U图像如图乙中a所示，根据图像得出...
