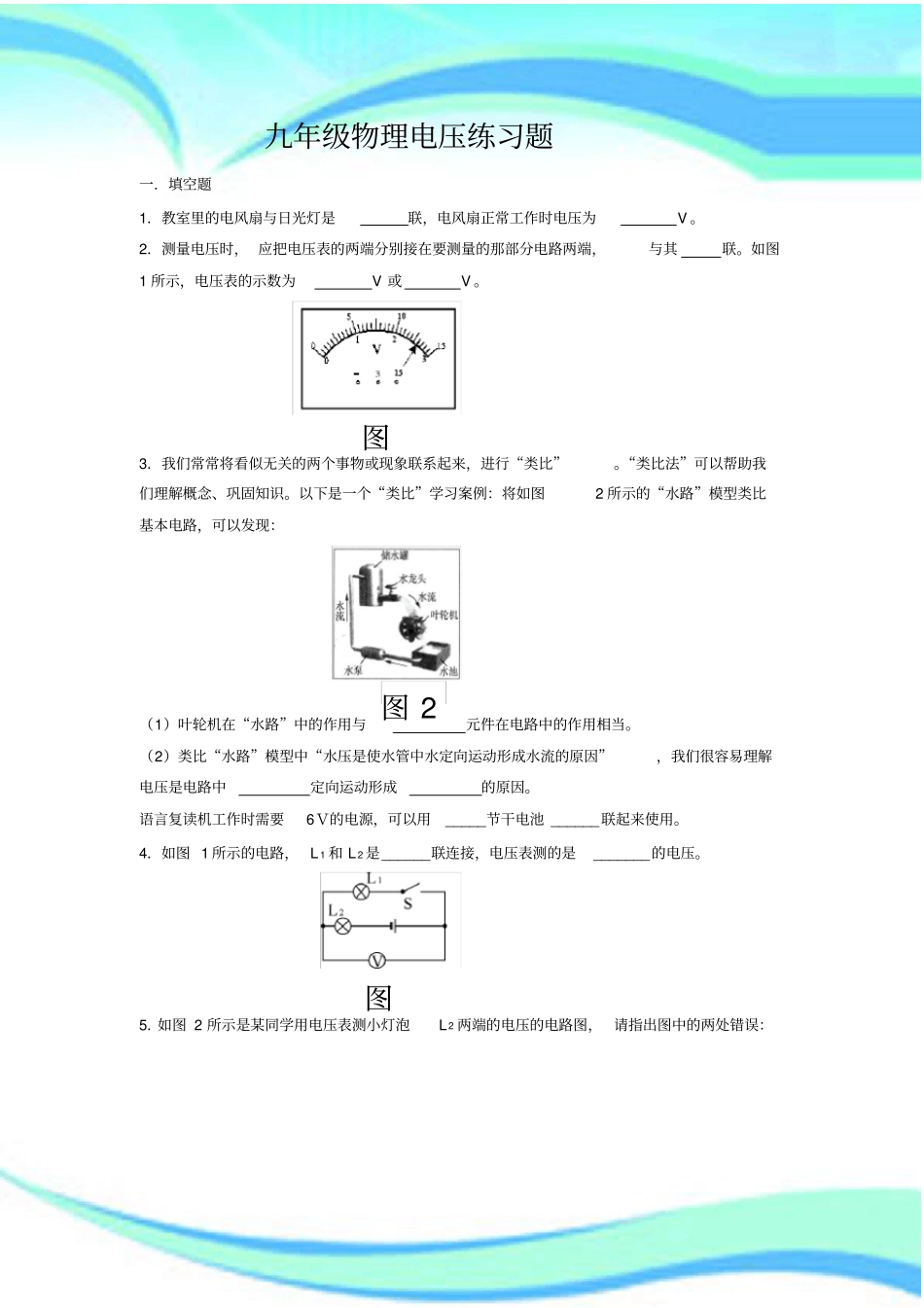

九年级物理电压练习题————————————————————————————————作者：————————————————————————————————日期：九年级物理电压练习题一．填空题1．教室里的电风扇与日光灯是联，电风扇正常工作时电压为V。2．测量电压时，应把电压表的两端分别接在要测量的那部分电路两端，与其联。如图1所示，电压表的示数为V或V。3．我们常常将看似无关的两个事物或现象联系起来，进行“类比”。“类比法”可以帮助我们理解概念、巩固知识。以下是一个“类比”学习案例：将如图2所示的“水路”模型类比基本电路，可以发现：（1）叶轮机在“水路”中的作用与元件在电路中的作用相当。（2）类比“水路”模型中“水压是使水管中水定向运动形成水流的原因”，我们很容易理解电压是电路中定向运动形成的原因。语言复读机工作时需要6Ｖ的电源，可以用_____节干电池______联起来使用。4．如图1所示的电路，L1和L2是______联连接，电压表测的是_______的电压。5．如图2所示是某同学用电压表测小灯泡L2两端的电压的电路图，请指出图中的两处错误：图图2图（1）；（2）。6．闪电时云层之间的电压可达109V=__________kV=________MV。7．串联电路中，如果其中有一只灯泡坏了，其他灯泡_________正常工作；并联电路中，如果其中有一只灯泡坏了，其他灯泡___________正常工作；家庭用电中的电灯的连接方式是___________。8．要想得到持续的电流，电路中必须有____________，而且电路中还必须是_____________的。9．图中电压表分别测哪部分电压？图A图B图C图D图A电压表测的是_______两端的电压。图B电压表测的是_______两端的电压。图C电压表测的是_______两端的电压。图D电压表测的是_______两端的电压。10．张峰有一个标准的电压表，它有0～3V和0～15V两个量程。用它测量由两节干电池串联组成的电池组的电压时，接线正确，但他读出的读数是10V，这显然是错误的。（1）请你说出他出现错误的原因。答：。（2）实际电压应是多少伏？答：______。11.某同学用电压表测电压时，电压表的指针偏转超出刻度范围，如下图甲所示，他应该选择的_________量程，如果电压表的指针反向偏转，如下图乙所示，这是因为电压表的正负接线柱___________。VL1L2图+-二．选择题12.小明同学在做实验时，不小心将电压表和电流表直接用导线连接在电源的两端，当闭合开关后，将出现的情况是（）A．电流表被烧坏B．电压表被烧坏C．电流表有示数D．电压表有示数13．干电池是一种常见的电源。以下关于干电池的说法中不正确的是（）A．干电池是直流电源B．常用的1号、5号、7号新干电池的电压都是1.5VC．干电池是把电能转化为化学能的装置D．多数干电池中含有重金属元素，随便丢弃会污染环境。所以，废弃的干电池应该集中分类处理14．如图3所示，L1和L2是两只相同的小灯泡，a、b是电流表或电压表。闭合开关S后，若两灯都能发光，则（）A．a、b均为电流表B．a、b均为电压表C．a为电流表，b为电压表D．a为电压表，b为电流表15．（多选）如图4所示，在下列电路中，电压表的使用正确的是（）16．下列电流或电压值符合实际的是（）A．微波炉正常工作时通过的电流大约是0.3AB．教室内日光灯正常工作时通过的电流大约是150mA图图ABCDC．三只蓄电池串联后的电压是9VD．三只新干电池并联后的电压是4.5V17.下列说法中正确是（）A．电路两端有电压，电路中就一定有持续的电流B．导体中有大量的自由电荷，只要构成通路，导体中就会有电流C．电压是电路中形成电流的原因D．电路中有电流不一定有电压18．关于电压表的使用，正确的是（）A．电压表不能直接测量电源电压，否则会烧坏B．尽可能选大的量程，以免损坏电压表C．经试触后，被测电压不超过小量程时，应选用较小量程D．电压表接入电路时，不用考虑“+”“—”接线柱的接法19．如图所示电路中，开关S闭合后，小灯泡L1、L2都能正常发光的是（）20.下列说法中正确的是（）A．正、负电荷定向移动都会形成电流B．电路中的电流是形成电压的原因C．自由电荷定向移动的方向为电流方向D．电路两端有电压，电路中就一定会有电流21．李明同学在一次用有3V...
