九年级物理电流电压电阻欧姆定律综合测试题VIP免费

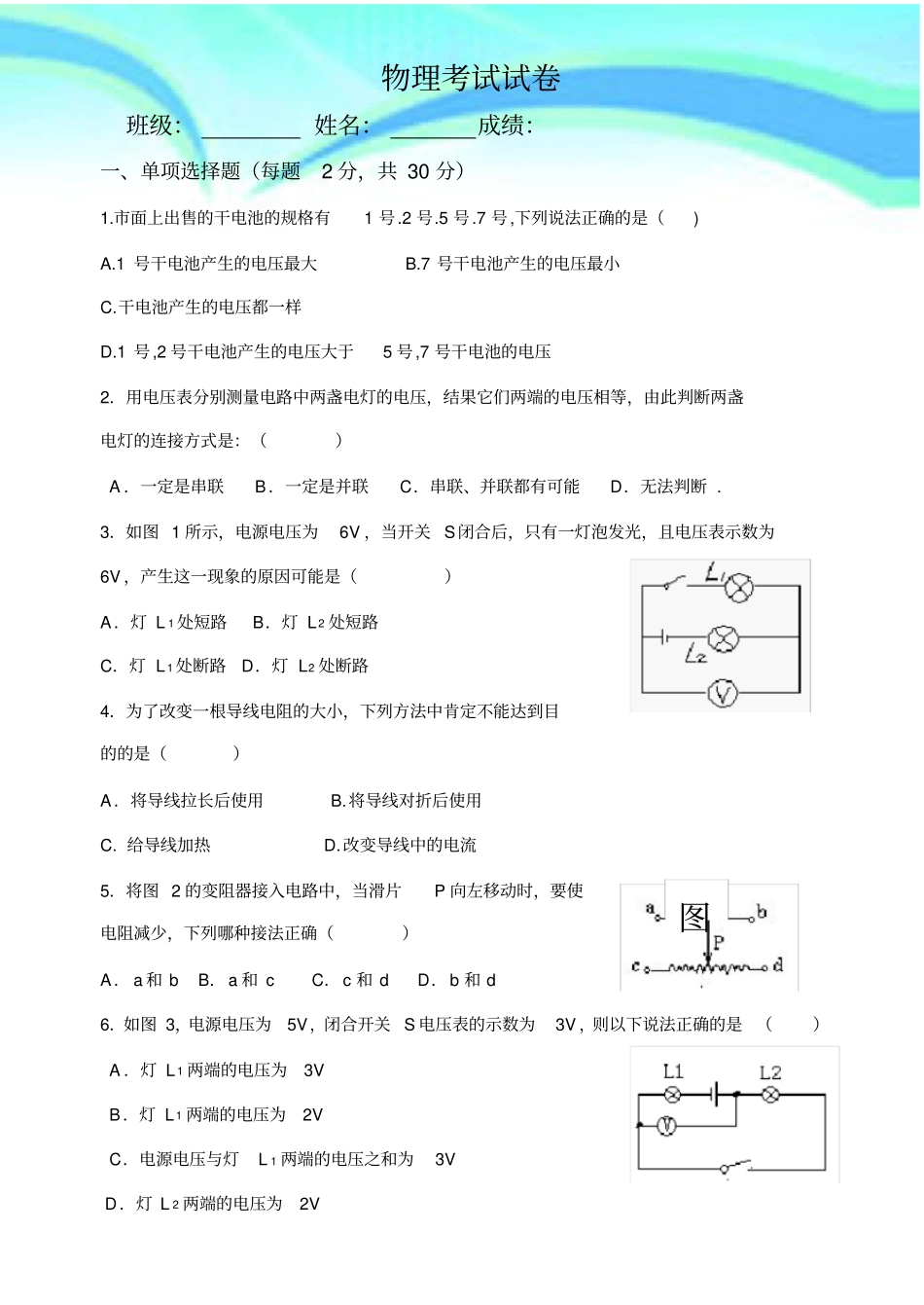

九年级物理电流电压电阻欧姆定律综合测试题————————————————————————————————作者：————————————————————————————————日期：物理考试试卷班级：姓名：成绩：一、单项选择题（每题2分，共30分）1.市面上出售的干电池的规格有1号.2号.5号.7号,下列说法正确的是（)A.1号干电池产生的电压最大B.7号干电池产生的电压最小C.干电池产生的电压都一样D.1号,2号干电池产生的电压大于5号,7号干电池的电压2．用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压相等，由此判断两盏电灯的连接方式是：（）A．一定是串联B．一定是并联C．串联、并联都有可能D．无法判断.3．如图1所示，电源电压为6V，当开关S闭合后，只有一灯泡发光，且电压表示数为6V，产生这一现象的原因可能是（）A．灯L1处短路B．灯L2处短路C．灯L1处断路D．灯L2处断路4．为了改变一根导线电阻的大小，下列方法中肯定不能达到目的的是（）A．将导线拉长后使用B.将导线对折后使用C.给导线加热D.改变导线中的电流5．将图2的变阻器接入电路中，当滑片P向左移动时，要使电阻减少，下列哪种接法正确（）A．a和bB．a和cC．c和dD．b和d6．如图3，电源电压为5V，闭合开关S电压表的示数为3V，则以下说法正确的是（）A．灯L1两端的电压为3VB．灯L1两端的电压为2VC．电源电压与灯L1两端的电压之和为3VD．灯L2两端的电压为2V图7．如图4所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中．比较通过它们的电流的大小，有（）A．AB段电阻大，电流小B．C段电阻大电流大C．AB段电阻大，电流与BC段相等D．BC段电阻大电流与AB段相等8．如图5所示当滑片P向右移动时，则电流表示数和灯泡亮度的变化分别是（）A．变大、变暗B．变大、变亮C．变小、变亮D．变小、变暗9．在下图所示的电路图中，能用电压表正确测出灯Ll两端电压的是（）ABCD10.在图7所示的电路中，①②③④处的电表分别是（）A.表①是电压表，表②③④是电流表B.表①③是电压表，表②④是电流表C.表①②是电压表，表③④是电流表D.表①③④是电压表，表②是电流表11.如图8（a）所示，当开关S闭合时，Ａ1Ａ2两只电流表的示数分别由（b）(c)两图读得则电灯L1中的电流是A、0.8AB、0.16A图图图C、0.52AD、1.28A12、根据欧姆定律公式I=RU，可变形得到R=IU。对此，下列说法中正确的是()A．导体电阻的大小跟导体两端的电压成正比B．导体电阻的大小跟导体中的电流强度成反比C．当导体两端的电压为零时，导体的电阻也为零D．导体电阻的大小跟导体两端的电压和通过导体的电流强度无关13、有R1和R2两个电阻，且R1＞R2，将它们分别接到同一电源两端，要使电路中的总电流最大，连接方法应该是（）A．只接入R1B．只接入R2C．R1和R2串联后接入D．R1和R2并联后接入14、如图9所示的电路，当在AB两点间接一只10Ω的电阻时，电流表的示数为0.5A．在AB两点间换接一只20Ω的电阻，此时电流表的示数为（）A．等于0.5AB．小于0.5AC．大于0.5A15、如图10所示电路，闭合开关后，将滑动变阻器滑片P由a端向端滑动过程中，图中电压表和电流表的示数变化正确的是：（）A．电压表示数不变，电流表示数变大B．电压表示数变小，电流表示数变大C．电压表示数不变，电流表示数变小D．电压表示数变大，电流表示数变小二：填空题：（每空1分，共7分）1.我国的家庭电路的电压是V，对人体安全的电压是V。一节普通干电池的电压是V。2.语言复读机工作时需要6Ｖ的电源，这可以由节干电池联而成。3.在某一段电路上串联一个4Ω的电阻后，电路中的电流变为原来的一半，那么原来电路中的电阻是_____Ω．图4.某滑动变阻器铭牌上标有“10Ω、1．5A”，10Ω表示__________________，1.5A表示____________________。三：实验探究：（13分）1.请依照如图１3所示的电路图把右侧的实物图连接成相应的电路。四、计算：（每题10分）1、如图15所示的电路中，电阻R1=20Ω开关K闭合时电流表的示数是0.8A，开关K断开时,电流表的示数是0.2A，则电阻R2是多少？电源电压是多少？LLLLV图图
