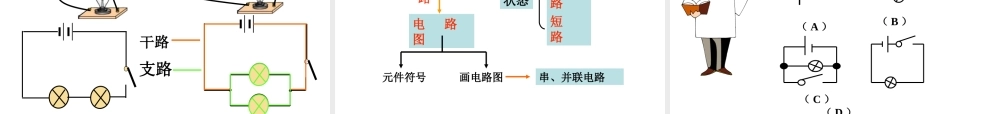

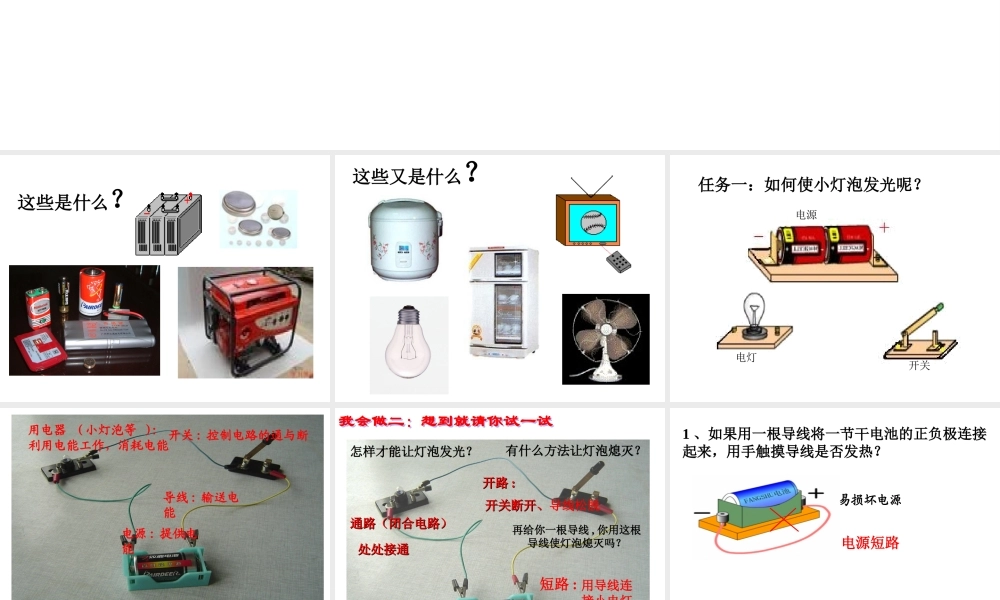

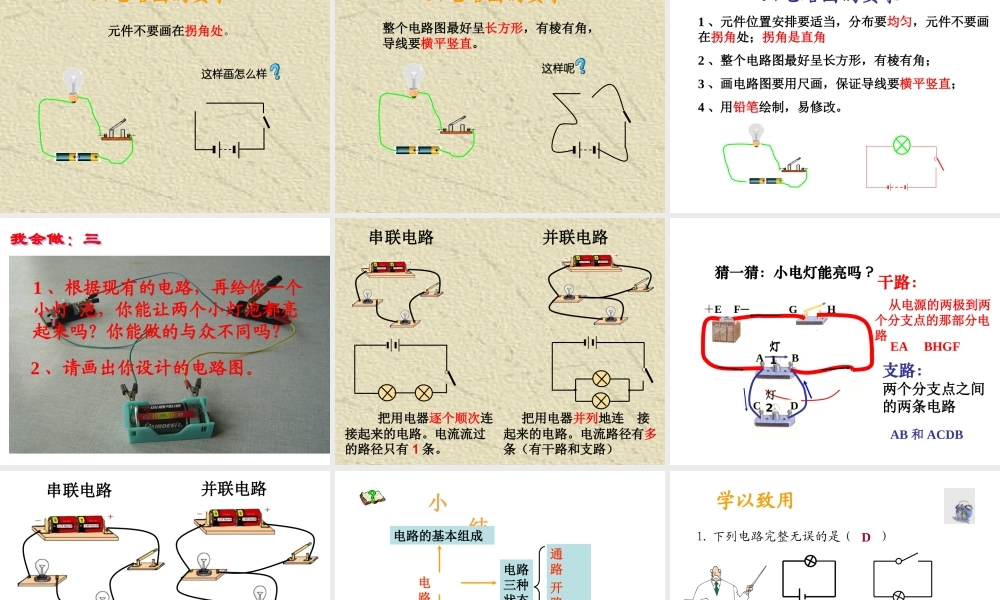

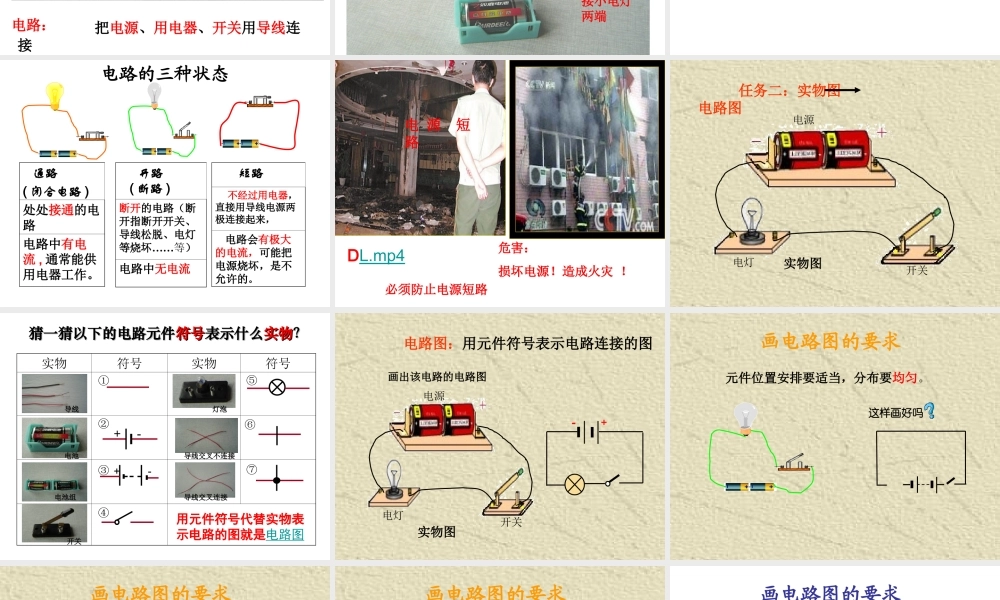

第一节 电荷与电流第一节 电荷与电流这些是什么？这些又是什么？电源电灯开关任务一：如何使小灯泡发光呢？电源 : 提供电能开关 : 控制电路的通与断用电器 ( 小灯泡等 ):利用电能工作，消耗电能导线 : 输送电能电路： 把电源、用电器、开关用导线连接 起来组成的电流路径。怎样才能让灯泡发光？有什么方法让灯泡熄灭？通路（闭合电路）通路（闭合电路）开路开路 ::再给你一根导线 , 你用这根导线使灯泡熄灭吗？短路 :我会做二：想到就请你试一试我会做二：想到就请你试一试开关断开、开关断开、导线松脱用导线连接小电灯两端处处接通处处接通1 、如果用一根导线将一节干电池的正负极连接起来，用手触摸导线是否发热？电源短路易损坏电源 通路( 闭合电路 )处处接通的电路电路中有电流 , 通常能供用电器工作。 开路 ( 断路 )断开的电路（断开指断开开关、导线松脱、电灯等烧坏……等）电路中无电流 短路 不经过用电器，直接用导线电源两极连接起来， 电路会有极大的电流，可能把电源烧坏，是不允许的。电路的三种状态DL.mp4必须防止电源短路 危害：损坏电源！造成火灾 ！电 源 短 路实物图电源电灯开关 任务二：实物图 电路图猜一猜以下的电路元件猜一猜以下的电路元件符号符号表示什么表示什么实物实物？？实物符号实物符号 ① ② ③ ⑤ ⑥ ④ ⑦电池电池组开关灯泡导线交叉连接导线交叉不连接导线+ -用元件符号代替实物表示电路的图就是电路图+ -画出该电路的电路图 电路图：用元件符号表示电路连接的图实物图电源电灯开关元件位置安排要适当，分布要均匀。这样画好吗画电路图的要求元件不要画在拐角处。这样画怎么样画电路图的要求整个电路图最好呈长方形，有棱有角，导线要横平竖直。这样呢画电路图的要求1 、元件位置安排要适当，分布要均匀，元件不要画在拐角处；拐角是直角2 、整个电路图最好呈长方形，有棱有角；3 、画电路图要用尺画，保证导线要横平竖直；4 、用铅笔绘制，易修改。画电路图的要求1 、根据现有的电路，再给你一个小灯 泡，你能让两个小灯泡都亮起来吗？你能做的与众不同吗？2 、请画出你设计的电路图。我会做：三我会做：三 串联电路并联电路 把用电器逐个顺次连接起来的电路。电流流过的路径只有 1 条。 把用电器并列地连 接起来的电路。电流路径有多条（有干路和支路） 灯1灯2ABCD猜一猜：小电灯能亮吗 ?灯1灯2CDAB灯2CDEFGH干路：支路：EA BHGFAB 和 ...
