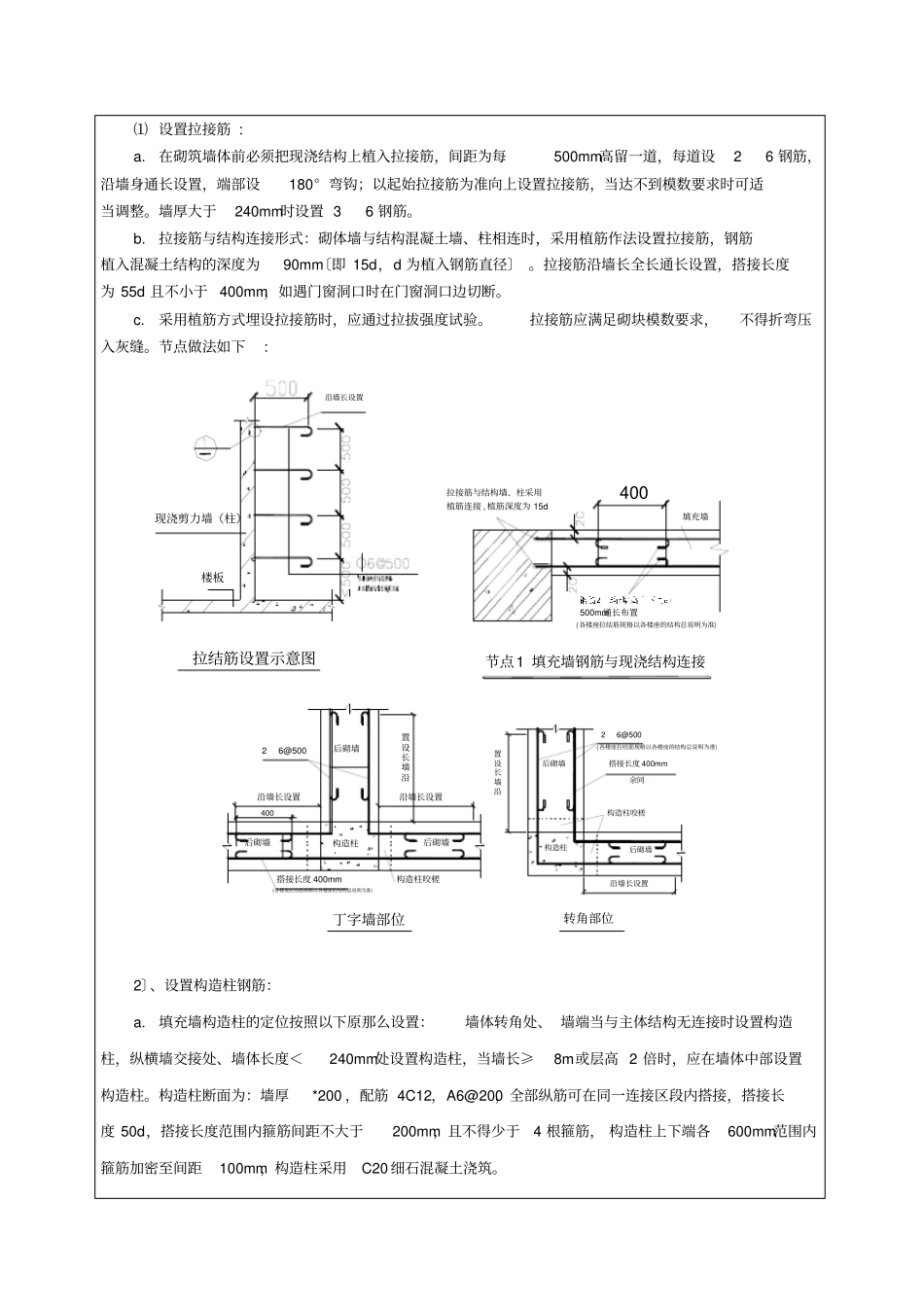

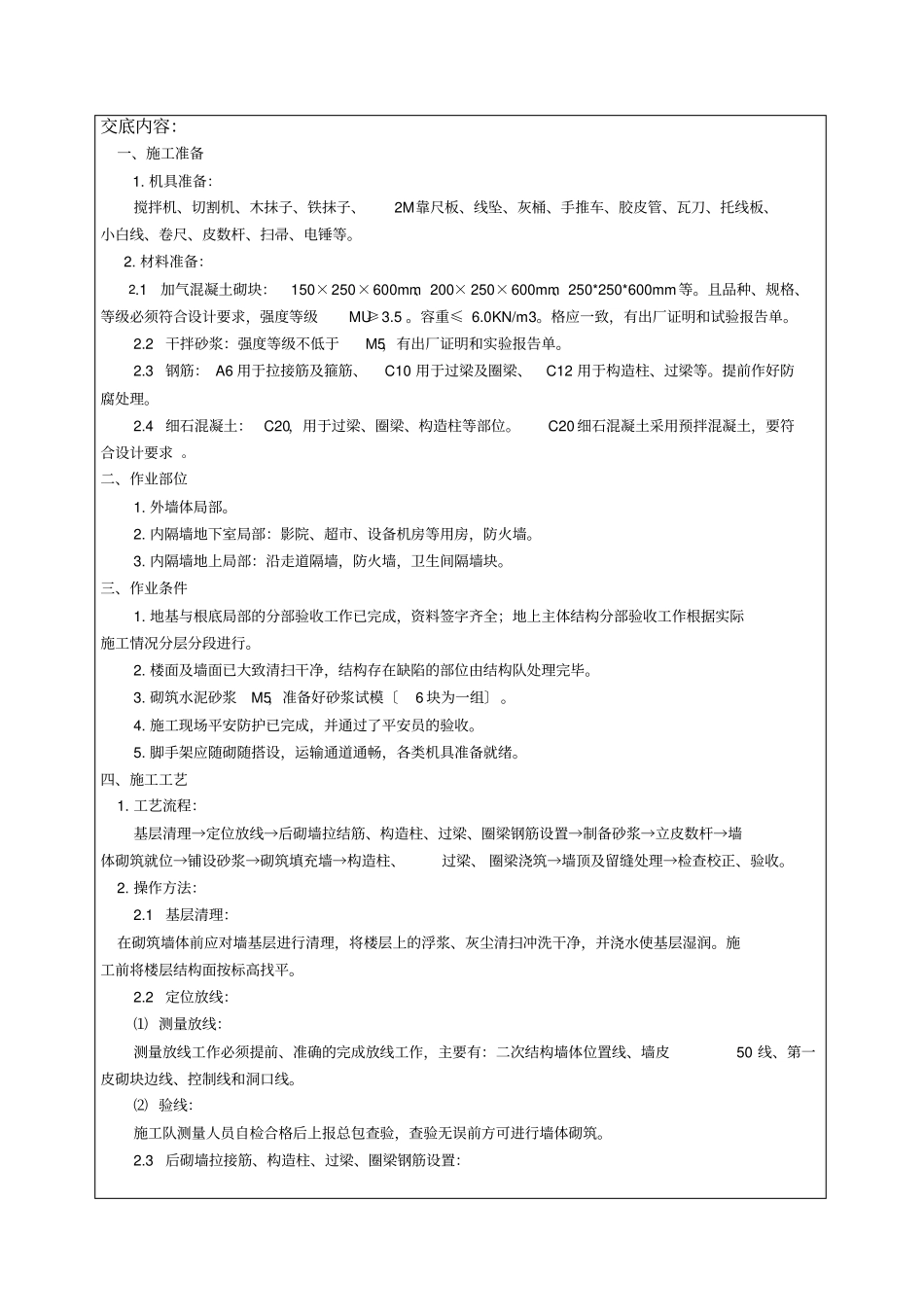

二次结构砌筑施工技术交底【完整版】(文档可以直接使用，也可根据实际需要修订后使用,可编辑放心下载）交底内容：一、施工准备1.机具准备：搅拌机、切割机、木抹子、铁抹子、2M靠尺板、线坠、灰桶、手推车、胶皮管、瓦刀、托线板、小白线、卷尺、皮数杆、扫帚、电锤等。2.材料准备：2.1加气混凝土砌块：150×250×600mm、200×250×600mm、250*250*600mm等。且品种、规格、等级必须符合设计要求，强度等级MU≥3.5。容重≤6.0KN/m3。格应一致，有出厂证明和试验报告单。2.2干拌砂浆：强度等级不低于M5，有出厂证明和实验报告单。2.3钢筋：A6用于拉接筋及箍筋、C10用于过梁及圈梁、C12用于构造柱、过梁等。提前作好防腐处理。2.4细石混凝土：C20，用于过梁、圈梁、构造柱等部位。C20细石混凝土采用预拌混凝土，要符合设计要求。二、作业部位1.外墙体局部。2.内隔墙地下室局部：影院、超市、设备机房等用房，防火墙。3.内隔墙地上局部：沿走道隔墙，防火墙，卫生间隔墙块。三、作业条件1.地基与根底局部的分部验收工作已完成，资料签字齐全；地上主体结构分部验收工作根据实际施工情况分层分段进行。2.楼面及墙面已大致清扫干净，结构存在缺陷的部位由结构队处理完毕。3.砌筑水泥砂浆M5，准备好砂浆试模〔6块为一组〕。4.施工现场平安防护已完成，并通过了平安员的验收。5.脚手架应随砌随搭设，运输通道通畅，各类机具准备就绪。四、施工工艺1.工艺流程：基层清理→定位放线→后砌墙拉结筋、构造柱、过梁、圈梁钢筋设置→制备砂浆→立皮数杆→墙体砌筑就位→铺设砂浆→砌筑填充墙→构造柱、过梁、圈梁浇筑→墙顶及留缝处理→检查校正、验收。2.操作方法：2.1基层清理：在砌筑墙体前应对墙基层进行清理，将楼层上的浮浆、灰尘清扫冲洗干净，并浇水使基层湿润。施工前将楼层结构面按标高找平。2.2定位放线：⑴测量放线：测量放线工作必须提前、准确的完成放线工作，主要有：二次结构墙体位置线、墙皮50线、第一皮砌块边线、控制线和洞口线。⑵验线：施工队测量人员自检合格后上报总包查验，查验无误前方可进行墙体砌筑。2.3后砌墙拉接筋、构造柱、过梁、圈梁钢筋设置：⑴设置拉接筋:a.在砌筑墙体前必须把现浇结构上植入拉接筋，间距为每500mm高留一道，每道设26钢筋，沿墙身通长设置，端部设180°弯钩；以起始拉接筋为准向上设置拉接筋，当达不到模数要求时可适当调整。墙厚大于240mm时设置36钢筋。b.拉接筋与结构连接形式：砌体墙与结构混凝土墙、柱相连时，采用植筋作法设置拉接筋，钢筋植入混凝土结构的深度为90mm〔即15d，d为植入钢筋直径〕。拉接筋沿墙长全长通长设置，搭接长度为55d且不小于400mm，如遇门窗洞口时在门窗洞口边切断。c.采用植筋方式埋设拉接筋时，应通过拉拔强度试验。拉接筋应满足砌块模数要求，不得折弯压入灰缝。节点做法如下:现浇剪力墙（柱）楼板拉结筋设置示意图沿墙长设置拉接筋与结构墙、柱采用植筋连接,植筋深度为15d500mm通长布置填充墙节点1填充墙钢筋与现浇结构连接400(各楼座拉结筋规格以各楼座的结构总说明为准)构造柱后砌墙搭接长度400mm后砌墙后砌墙构造柱咬槎26@500丁字墙部位沿墙长设置沿墙长设置沿墙长设置(各楼座拉结筋规格以各楼座的结构总说明为准)400构造柱26@500构造柱咬槎搭接长度400mm余同转角部位沿墙长设置沿墙长设置后砌墙后砌墙(各楼座拉结筋规格以各楼座的结构总说明为准)2〕、设置构造柱钢筋：a.填充墙构造柱的定位按照以下原那么设置：墙体转角处、墙端当与主体结构无连接时设置构造柱，纵横墙交接处、墙体长度＜240mm处设置构造柱，当墙长≥8m或层高2倍时，应在墙体中部设置构造柱。构造柱断面为：墙厚*200，配筋4C12，A6@200，全部纵筋可在同一连接区段内搭接，搭接长度50d，搭接长度范围内箍筋间距不大于200mm，且不得少于4根箍筋，构造柱上下端各600mm范围内箍筋加密至间距100mm，构造柱采用C20细石混凝土浇筑。墙厚4126@200200构造柱配筋图构造柱与上下楼板、梁连接采取植筋，梁上生根时植筋深度为180mm，板上生根时(板厚≤120mm)植筋深度为100mm，板上生根时(板厚＞120mm)植筋深度为120mm。构造柱钢筋绑扎完后，应先砌墙后...
