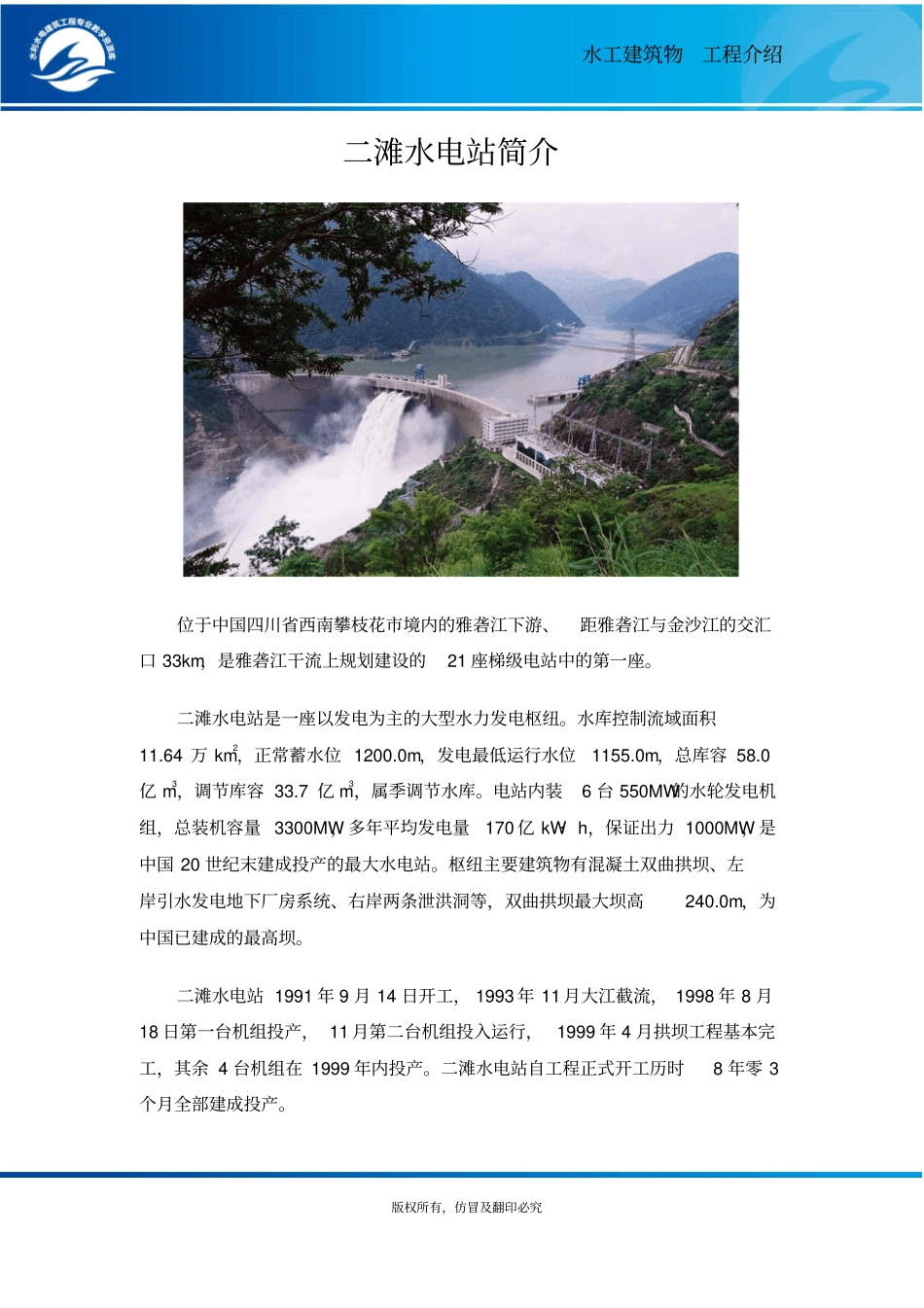

版权所有,仿冒及翻印必究水工建筑物工程介绍二滩水电站简介位于中国四川省西南攀枝花市境内的雅砻江下游、距雅砻江与金沙江的交汇口33km,是雅砻江干流上规划建设的21座梯级电站中的第一座。二滩水电站是一座以发电为主的大型水力发电枢纽。水库控制流域面积11.64万km2,正常蓄水位1200.0m,发电最低运行水位1155.0m,总库容58.0亿m3,调节库容33.7亿m3,属季调节水库。电站内装6台550MW的水轮发电机组,总装机容量3300MW,多年平均发电量170亿kW·h,保证出力1000MW,是中国20世纪末建成投产的最大水电站。枢纽主要建筑物有混凝土双曲拱坝、左岸引水发电地下厂房系统、右岸两条泄洪洞等,双曲拱坝最大坝高240.0m,为中国已建成的最高坝。二滩水电站1991年9月14日开工,1993年11月大江截流,1998年8月18日第一台机组投产,11月第二台机组投入运行,1999年4月拱坝工程基本完工,其余4台机组在1999年内投产。二滩水电站自工程正式开工历时8年零3个月全部建成投产。版权所有,仿冒及翻印必究水工建筑物工程介绍坝址地形地质条件二滩水电站坝址两岸谷坡陡峻、临江坡高300m~400m,左岸谷坡坡度25°~45°、右岸谷坡30°~45°,呈大致对称的“V”型河谷。河床枯期水位1011m~1012m,水面宽80m~100m,河床覆盖层厚20m~28m.枢纽区基岩由二迭系玄武岩和后期侵入的正长岩以及因侵入活动形成的变质玄武岩组成,均为高强度的岩浆岩、湿抗压强度在170~210MPa之间。坝区岩体完整性较好,构造破坏微弱,断层不发育,无大的构造断裂及顺河断裂,小断层仅4条,延伸不长、以中高倾角与河床正交或斜交,破碎带宽0.1m~0.6m,结构紧密。此外,右坝肩中部存在一条因热液蚀变和构造综合作用形成的绿泥石——阳起石化玄武岩软弱岩带,带宽10m左右。坝址属较高地应力区,河床下部左岸高程954m至976m部位,实测最大应力50.0~65.9MPa,高程1040m附近18.8~38.4MPa.坝区岩石抗风化能力较强,风化作用主要沿结构面进行和扩展,总体风化微弱。拱坝建基面主要为弱偏微风化或微风化至新鲜的正长岩、变质玄武岩、微粒隐晶玄武岩和细粒杏仁状玄武岩,岩体多为块状至整体结构、局部为镶嵌至碎裂结构,结构面闭合。坝基水文地质条件简单、无集中涌水和渗水,基础岩体渗透性微弱、具有随深度增加而减弱的垂直分布特征,但不均一,相对不透水层的埋深变化较大。枢纽处在川滇南北向构造带的中段西部相结稳定的共和断块上,断块内不存在发震构造,历史上无强震记载、坝址区地震基本裂度为Ⅶ度。拱坝及枢纽主要版权所有,仿冒及翻印必究水工建筑物工程介绍建筑物按Ⅷ度设防。拱坝体形二滩双拱坝最大坝高240m、拱冠顶部厚度11m,拱冠梁底部厚度55.74m,拱端最大厚度58。51m,拱圈最大中心角91.5°,拱顶弧长774.69m.二滩拱坝体形为抛物线形双曲拱坝。平面上拱端曲率较小而趋扁平化,加大拱推力与岸坡的夹角、有利坝肩稳定,同时通过调整拱圈的曲率和拱厚使应力更趋均匀合理。由于坝址河床两岸地形并不完全对称,左半拱和右半拱采用不同的曲率半径,顶拱中心线曲线半径在349.19m~981.15m范围。纵向曲率是考虑施工期独立悬臂坝块高度按允许产生的自重拉应力1.5MPa来控制,适当加大纵向曲率并保持坝面的连续性而使坝体获得较好的应力分布。相应的上游坝面最大倒悬度为0.18.坝体设置三层孔口:7个表孔、6个中孔和4个放水底孔。为满足大坝监测、灌浆、排水、交通等要求,在坝内沿高程设置了基础廊道,上、下检查廊道和交通廊道共4层廊道。拱坝共分39个坝段,不设纵缝,坝体混凝土通仓浇筑。
