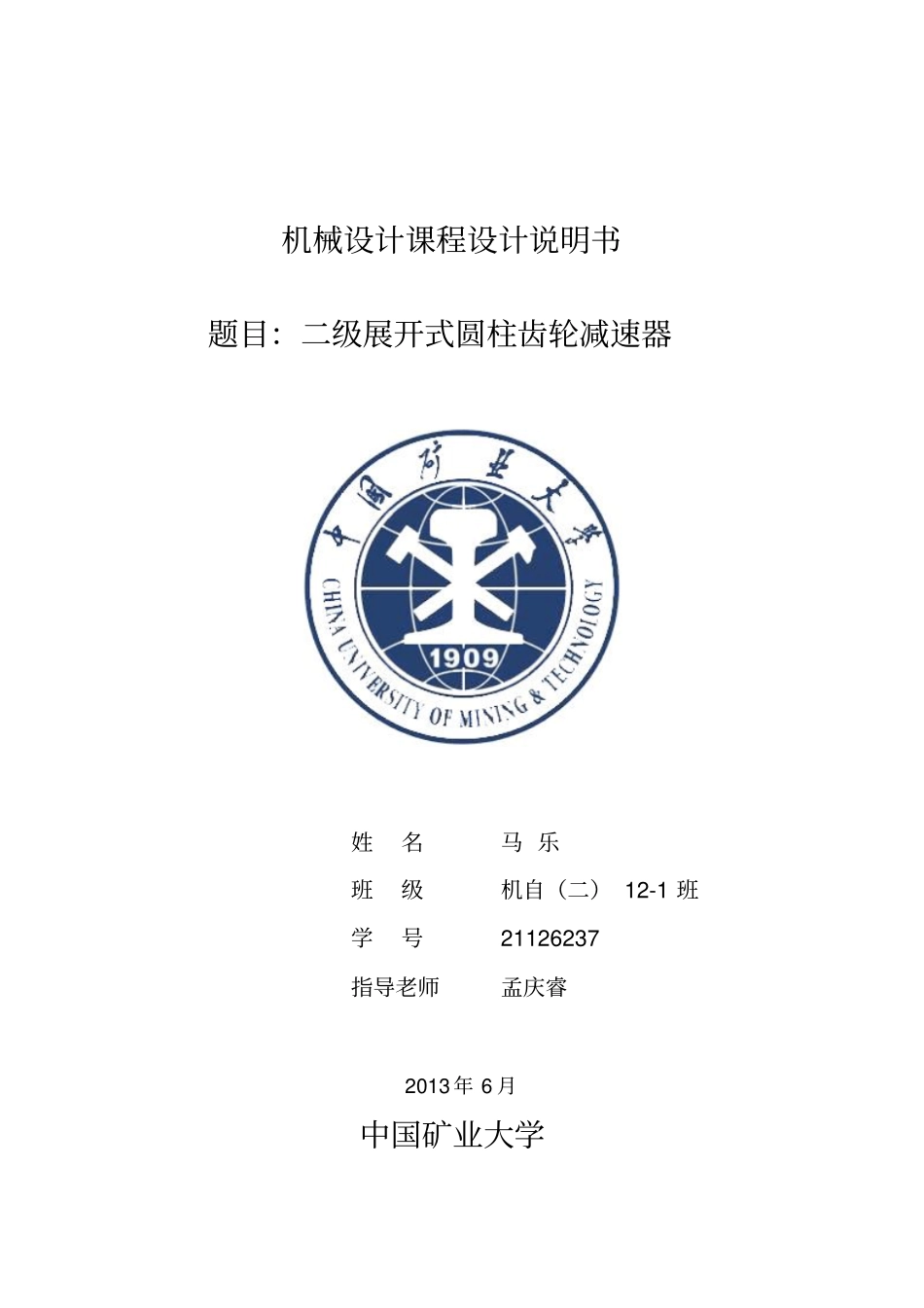

机械设计课程设计说明书题目：二级展开式圆柱齿轮减速器姓名马乐班级机自（二）12-1班学号21126237指导老师孟庆睿2013年6月中国矿业大学目录1.设计目的⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12.设计方案及要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13.电机选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯24.装置运动动力参数计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯45.带传动设计与校核⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯56.齿轮设计与校核⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯77.轴类零件、轴承及键的设计与校核⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯168.减速器的结构及附件设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯349.设计心得⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3810.参考文献⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯39机械设计课程设计说明书-1-1.设计目的机械设计课程是培养学生具有机械设计能力的技术基础课。课程设计则是机械设计课程的实践性教学环节，同时也是高等工科院校大多数专业学生第一次全面的设计能力训练，其目的是：（1）初步学会综合运用《机械设计》及其它先修课程的理论和生产实践知识来解决工程实际中的具体设计问题；（2）掌握一般机械设计的方法和步骤，培养理论联系实际的正确设计思想和分析问题、解决问题的能力；（3）培养机械设计的基本技能；（4）学习进行机械设计基础技能的训练，例如：计算，绘图，查阅设计资料和手册，运用标准和规范等。2.设计方案及要求2.1设计方案据所给题目：设计一带式输送机的传动装置（两级展开式圆柱直齿轮减速器）方案图如下：1—电动机2—V带传动3—减速器4—联轴器5—滚筒6—输送带机械设计课程设计说明书-2-2.2设计要求1）机械系统总体方案图1张（可绘在说明书中）；2）传动装置装配图1张（1号图纸）；3）零件图2张（3号图纸）；4）设计计算说明书1份。2.3原始数据1）滚筒圆周力F=6KN2）滚筒速度v=1.1m/s3）滚筒直径D=380mm4）传动装置的使用寿命预定为10年，每年按300天计算，每天8小时计算；3.电机选择3.1电动机类型的选择按工作要求选用Y系列封闭式三相异步电动机。其结构为全封闭自扇冷式结构，额定电压为380V，额定频率为50Hz。3.2选择电动机的容量工作机有效功率Pw=1000vF,根据任务书所给数据F=6KN，v=1.1m/s。则有：Pw=1000vF=10001.16000=6.6KW从电动机到工作机输送带之间的总效率为=1542342式中1，2，3，4，5分别为V带传动效率,滚动轴承效率，机械设计课程设计说明书-3-齿轮传动效率，联轴器效率，滚筒效率。据《机械设计手册》知1=0.96，2=0.99，3=0.97，4=0.99，5=0.96。则有：=0.96499.0297.099.096.0=0.82所以电动机所需的工作功率为：Pd=wKP式中K为功率储备系数，取K=1.2Pd=wKP=82.06.62.1=9.65KW取Pd=9.8KW3.3确定电动机的转速按推荐的两级展开式圆柱直齿轮减速器传动比I齿=8~60和带的传动比I带=2~4，则系统的传动比范围应为：I=I齿带i=（8~60）（2~4）=16~240工作机滚筒的转速为nw=Dv100060=min/3.5238014.31.1100060r所以电动机转速的可选范围为nd=Iwn=（16~240）52.3min/r=（885~13268）min/r符合这一范围的同步转速有1000r/min、1500r/min和3000r/min三种，准备选择1500r/min。查询机械设计手册确定电机的型号为Y160M-4。其满载转速为1460r/min,额定功率为11KW。机械设计课程设计说明书-4-4.装置运动动力参数计算4.1传动装置总传动比和分配各级传动比1）传动装置总传动比I=9.273.521460wdnn2）分配到各级传动比因为I=齿带ii已知带传动比的合理范围为2~4。故取V带的传动比i02.2则I齿6.130iia。参考机械设计指导书，对展开式二级齿轮减速器，为保证其高低速级大齿轮浸油深度大致相近，其传动比i1=(1.3~1.4)i2。式中i1为高速级传动比；i2为低速级传动比。所以，分配齿轮传动比得高速级传动比i1=4.1，低速级传动比为i2=3.1。4.2传动装置的运动参数计算电动机轴：转速：n0=1460min/r输入功率：P0=Pd=9.8KW输出转矩：T0=95500nPd=955014608.9=64.1NmⅠ轴（高速轴）:转速：n1=min/664min/r2.2146000rin输入功率：P1=P031.999.096.08.921KW输入转矩：T1=119550nP95509.1336...
