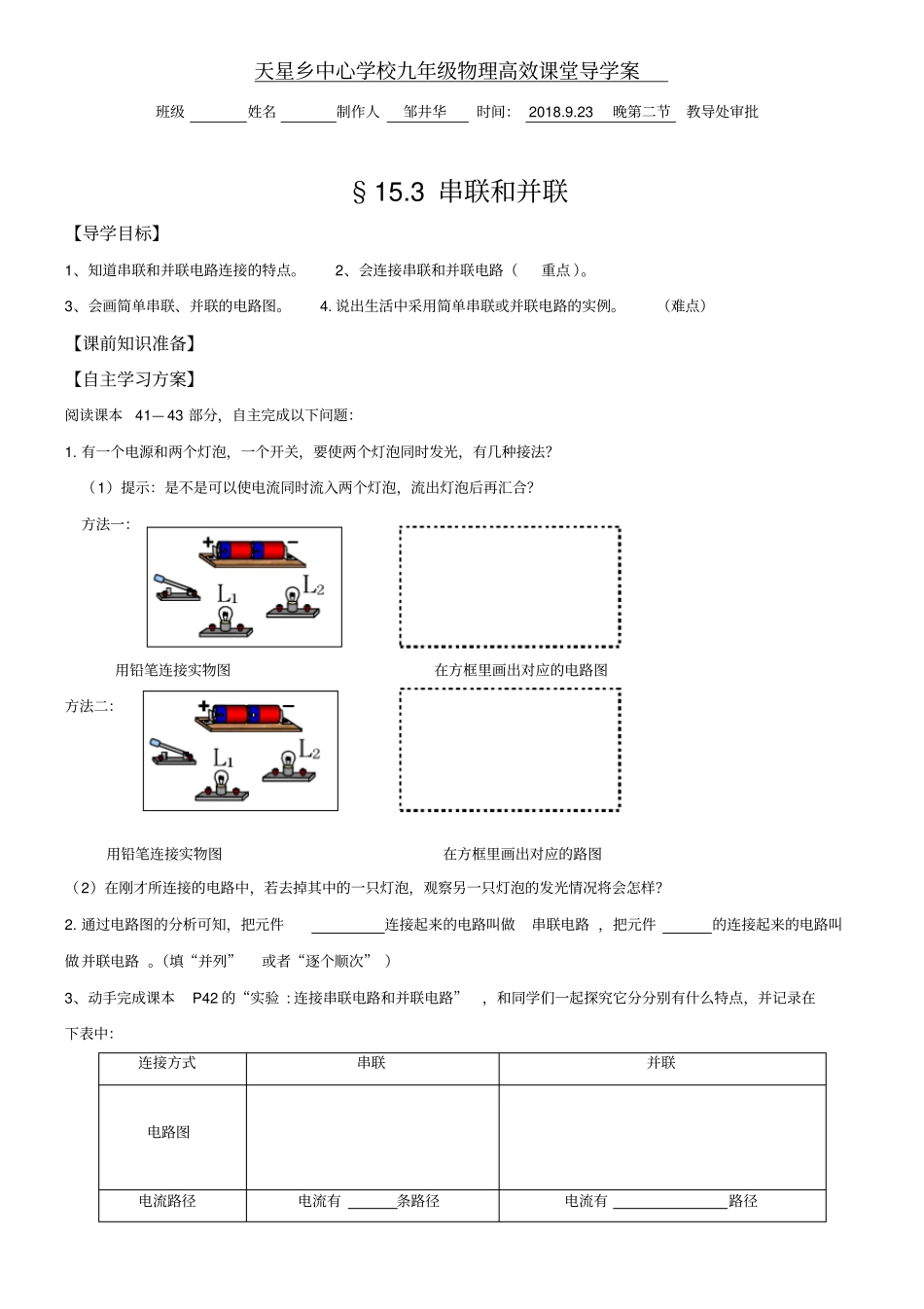

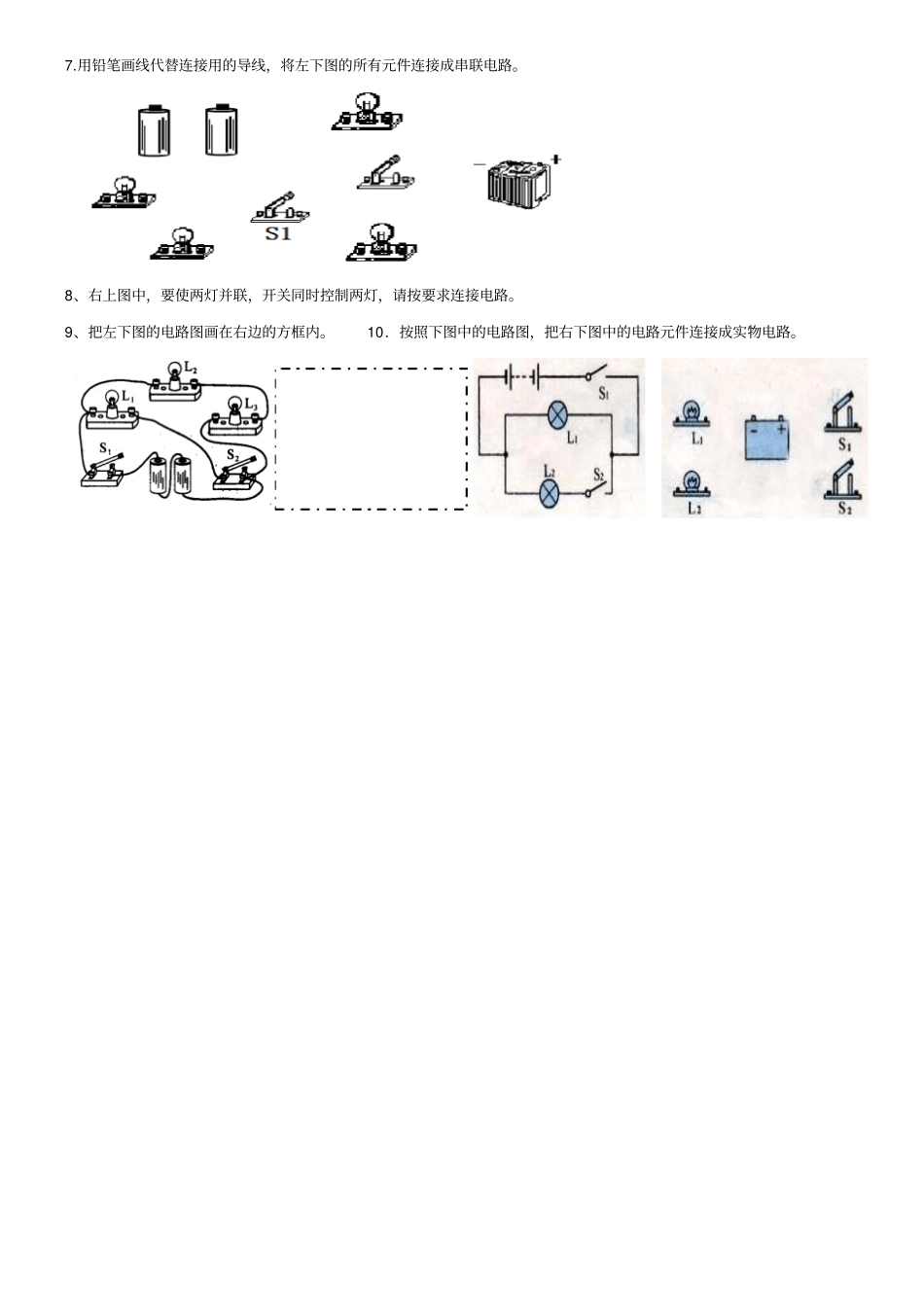

天星乡中心学校九年级物理高效课堂导学案班级姓名制作人邹井华时间：2018.9.23晚第二节教导处审批§15.3串联和并联【导学目标】1、知道串联和并联电路连接的特点。2、会连接串联和并联电路（重点）。3、会画简单串联、并联的电路图。4.说出生活中采用简单串联或并联电路的实例。（难点）【课前知识准备】【自主学习方案】阅读课本41—43部分，自主完成以下问题：1.有一个电源和两个灯泡，一个开关，要使两个灯泡同时发光，有几种接法？（1）提示：是不是可以使电流同时流入两个灯泡，流出灯泡后再汇合？方法一：用铅笔连接实物图在方框里画出对应的电路图方法二：用铅笔连接实物图在方框里画出对应的路图（2）在刚才所连接的电路中，若去掉其中的一只灯泡，观察另一只灯泡的发光情况将会怎样？2.通过电路图的分析可知，把元件连接起来的电路叫做串联电路，把元件的连接起来的电路叫做并联电路。（填“并列”或者“逐个顺次”）3、动手完成课本P42的“实验:连接串联电路和并联电路”，和同学们一起探究它分分别有什么特点，并记录在下表中：连接方式串联并联电路图电流路径电流有条路径电流有路径开关的作用开关可以控制，开关位置的改变它对用电器的控制作用干路开关可以控制，支路开关只能控制的用电器。用电器之间的联系（是否相互影响）注意：（1）在连接电路的过程中，开关要。（2）连接电路后，要先检查电路连接无误，然后方可开关。（三）串并联电路的应用1、自学课本43页的【生活中的电路】，完成课本P43的想想议议。【当堂达标】1、下列图中是串联电路的是，是并联电路的是。（填序号）2、节日小彩灯是的，家庭电路中的电灯、电视机、电风扇等电器都是联的。3、如果一个开关能同时控制两盏灯，那么这两盏灯（）A.一定是串联的;B.一定是并联的;C.可能是串联，也可能是并联;D.以上说法都正确.4、某同学连接了图7所示的错误电路，请改正：①要使电路中两灯串联，只要拆除导线（选填“a”、“b”、“c”或“d”）；②要使电路中两灯并联，只要将导线（选填“a”、“b”、“c”或“d”）的端改接到端。5、街上的路灯同时亮同时灭，它们是串联的吗？试说明理由。6.请在方框里画出图1的实物图对应的电路图。根据图2给出的电路图，连接图3的实物图。ABDCabcd7.用铅笔画线代替连接用的导线，将左下图的所有元件连接成串联电路。8、右上图中，要使两灯并联，开关同时控制两灯，请按要求连接电路。9、把左下图的电路图画在右边的方框内。10．按照下图中的电路图，把右下图中的电路元件连接成实物电路。
