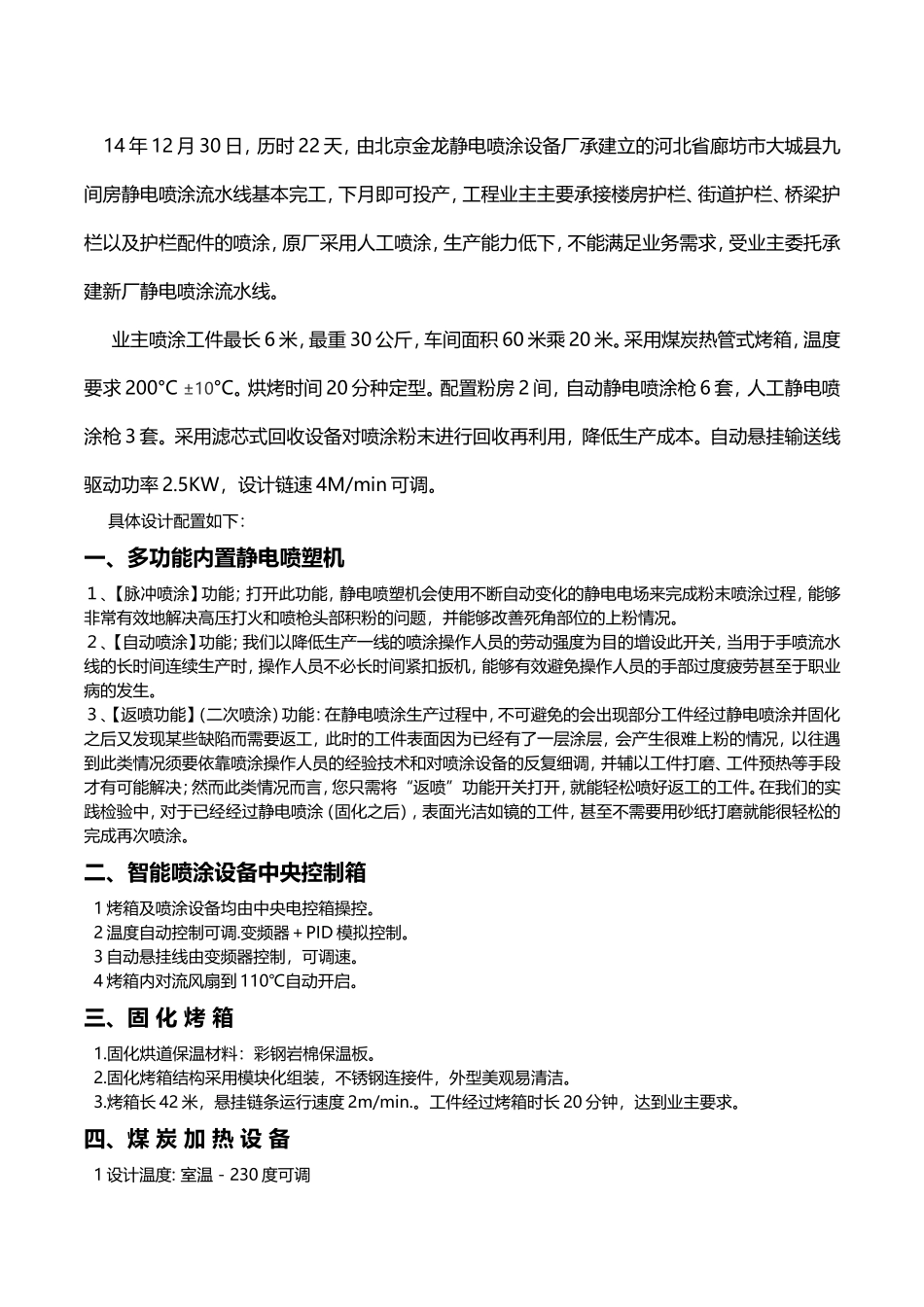

14年12月30日，历时22天，由北京金龙静电喷涂设备厂承建立的河北省廊坊市大城县九间房静电喷涂流水线基本完工，下月即可投产，工程业主主要承接楼房护栏、街道护栏、桥梁护栏以及护栏配件的喷涂，原厂采用人工喷涂，生产能力低下，不能满足业务需求，受业主委托承建新厂静电喷涂流水线。业主喷涂工件最长6米，最重30公斤，车间面积60米乘20米。采用煤炭热管式烤箱，温度要求200°C±10°C。烘烤时间20分种定型。配置粉房2间，自动静电喷涂枪6套，人工静电喷涂枪3套。采用滤芯式回收设备对喷涂粉末进行回收再利用，降低生产成本。自动悬挂输送线驱动功率2.5KW，设计链速4M/min可调。具体设计配置如下：一、多功能内置静电喷塑机１、【脉冲喷涂】功能；打开此功能，静电喷塑机会使用不断自动变化的静电电场来完成粉末喷涂过程，能够非常有效地解决高压打火和喷枪头部积粉的问题，并能够改善死角部位的上粉情况。２、【自动喷涂】功能；我们以降低生产一线的喷涂操作人员的劳动强度为目的增设此开关，当用于手喷流水线的长时间连续生产时，操作人员不必长时间紧扣扳机，能够有效避免操作人员的手部过度疲劳甚至于职业病的发生。３、【返喷功能】（二次喷涂）功能：在静电喷涂生产过程中，不可避免的会出现部分工件经过静电喷涂并固化之后又发现某些缺陷而需要返工，此时的工件表面因为已经有了一层涂层，会产生很难上粉的情况，以往遇到此类情况须要依靠喷涂操作人员的经验技术和对喷涂设备的反复细调，并辅以工件打磨、工件预热等手段才有可能解决；然而此类情况而言，您只需将“返喷”功能开关打开，就能轻松喷好返工的工件。在我们的实践检验中，对于已经经过静电喷涂（固化之后），表面光洁如镜的工件，甚至不需要用砂纸打磨就能很轻松的完成再次喷涂。二、智能喷涂设备中央控制箱1烤箱及喷涂设备均由中央电控箱操控。2温度自动控制可调.变频器＋PID模拟控制。3自动悬挂线由变频器控制，可调速。4烤箱内对流风扇到110℃自动开启。三、固化烤箱1.固化烘道保温材料：彩钢岩棉保温板。2.固化烤箱结构采用模块化组装，不锈钢连接件，外型美观易清洁。3.烤箱长42米，悬挂链条运行速度2m/min.。工件经过烤箱时长20分钟，达到业主要求。四、煤炭加热设备1设计温度:室温-230度可调2热管式煤炭加热设备:30万大卡3耗煤量:m3/h/0.7kg。4温度控制方式:程控变频＋PID全自动智能控温.无需人为控制。运行故障自动显示:过电压、过电流、缺相、过载、过热、信号外部干扰。5能源类型:煤炭.木柴及非化学固体可燃物五、滤芯式粉末回收设备1功能:粉末回收设备是在喷粉房排出的粉末气流中将粉末颗粒收集，最大限度保证车间生产环境及工业卫生要求。粉末回收率98%2滤芯式回收设备由以下部分组成:A.滤芯过滤箱B.中段设备箱C.风机降燥箱D.高压脉冲反吹设备E.电气控制箱3滤芯式回收技术参数:·风机功率:5.5kw·滤芯过滤6个·滤芯过风量600m3/h/个4滤芯外表面除尘采用高压脉冲反吹系统六、自动悬挂输送线1可自动行走通过喷粉，点承载重量:50kg2设计链速:4m/min可调驱动功率:2.5kw3控制部分:程控变频无级调速，运行故障自动显示:过电压、过电流、缺相、过载、过热、信号外部干扰。现场图片更多问题请百度搜索北京金龙静电喷涂设备厂
